南航电工与电子技术课件

电工电子技术课件11.1-11.2

集电极电阻RC ：将电流的变化变换为电压的变化，以实现电压放大。
RB C1+ +
ui
RC iB iC
+C2 +VCC ++
+ uCE uBE
uo
基极电阻RB：使发射结处于正向偏置、提供大小适当的基极电流。
耦合电容C1和C2 ：用来隔断直流、耦合交流。电容值应足够大，以保证在一定的频率范围内，电容上的交

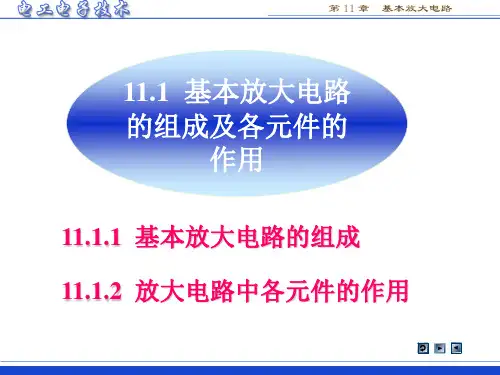

11.1 基本放大电路的组成及各元件的
作用
11.1.1 基本放大电路的组成 11.1.2 放大电路中各元件的作用
在生产和科研中，经常需要将微弱的电信号进行放大，以便有效地进行观察、测量、控制和调节。
晶体管的主要用途之一是利用其放大作用组成放
大电路。
11.1.1 基本放大电路的组成
晶体管电路的三种连接方式：
EC
基本放大电路（共发射极）
RB C1+ +
ui
RC iB iC
+C2 +VCC ++
+ uCE uBE
uo
RB
RC +C2 +VCC
C1+ iB iC +
+
RS +
+ us
ui
+ uCE uo
uBE RL
11.1.2 放大电路中各元件的作用
晶体管: 放大元件。
电源EC：保证发射结处于正向偏置、集电结处于反向偏置，为输出信号提供能量。
E
C
B
ui
B uo ui
C
B
uo
E
ui
E
uo

《电工电子技术》课件

电力系统模拟
2
分析。
通过电力系统模拟软件模拟和优化电力
系统的运行。
3
电子器件实验
通过实验室实验，学生可以亲自操作和测试各种电子器件。
课程总结
通过本课程的学习，您将对电工电子技术有全面的了解，并掌握关键的原理和技能。
理论与实践
强调理论和实践的结合，培养学生的动手能力。
项目和实验
通过项目和实验，帮助学生应用所学知识解决实际问题。
电力系统
学习电力系统的组成和运行原理，包括发电、输电和配电。
电子器件
介绍常见的电子器件和其工作原理，如二极管、晶体管和集成电路。
课程知识点
1.
电气基础知识2.ຫໍສະໝຸດ 电路分析与设计3.
信号与系统
4.
电机与驱动
5.
数字电子技术
以及更多相关知识，将为您打开电工电子技术的世界。
实例演示
1
电路仿真
使用电路仿真软件进行电路设计和性能
课程目标
1 理论与实践结合
2 问题解决能力
通过理论讲解和实例演示，帮助学生将所学知识应用到实际工程中。
培养学生解决电工电子技术问题的能力，并掌握相关的工具和技巧。
3 团队合作
通过小组项目和实验，培养学生的团队合作和沟通能力。
课程内容
电路设计
探索电路设计的基本原理和技巧，包括元件选择和布局设计。
《电工电子技术》PPT课件
这个PPT课件将帮助您深入了解电工电子技术，并提供丰富的知识和实例演示。
课程介绍
本课程旨在介绍电工电子技术的基本原理和应用，包括电路设计、电力系统、电子器件等方面的知识。
1 专业背景
适用于电子工程、电气工程或相关领域的学生和从业人员。

电工电子技术课件PPT课件

利用傅里叶级数将非正弦周期性函数展开成正弦函数之和的方法，然后分别对各个正弦分量进行分析。
非线性交流电路的分析
利用图解法和相量法等分析非线性交流电路的方法。
03
电机与变压器
电机的基本原理
电机的工作原理
电机是利用电磁感应原理工作的，主要包括发电机和电动机两种类型。发电机是将机械能转换为电能，而电动机则是将电能转换为
风力发电控制系统
电工电子技术在风力发电控制系统中发挥着关键作用，确保风能的高效利用。
电动汽车驱动系统
电工电子技术为电动汽车驱动系统的研发提供了支持，推动了电动汽车的普及和发展。
THANKS
感谢观看
电工电子技术课件
• 电工电子技术概述 • 电路分析基础 • 电机与变压器 • 半导体器件与集成电路 • 信号处理与电子测量 • 电工电子技术的未来发展
01
电工电子技术概述
电工电子技术的发展历程
19世纪末至20世纪初
01
电工电子技术的萌芽阶段，主要涉及简单电学原理的应用和早
期电子管的发明。
20世纪中期
戴维南定理
表示一个线性有源二端网络可以用一个电压源和一个电阻串联来表示，其中电压源的电压等于网络的开路电压，电阻等于网络中所有独立源置零后的等效电阻。
电路的分析方法
支路电流法
以支路电流为未知量，根据基尔霍夫定律列出方程组求解的方法。
节点电位法
以节点电位为未知量，根据基尔霍夫定律列出方程组求解的方法。
在交通领域，变压器用于供电和控制系统，如地铁、高铁、动车等轨道交通系统和电动汽车充电桩等。
04
半导体器件与集成电路
半导体器件的基本原理
01

电工电子技术及应用全套课件

7、欧姆定律
U、I 参考方向相同时， U、I 参考方向相反时，
+
U = RI
+
U = – RI
U IR
U
–
–
表达式中有两套正负号：
IR
① 式前的正负号由U、I 参考方向的关系确定；
② U、I 值本身的正负则说明实际方向与参考
方向之间的关系。
通常取 U、I 参考方向相同。
例：应用欧姆定律对下图电路列出式子，并求电阻R。
3）电流的实际方向
正电荷运动的方向。(客观存在）
电流的方向可用箭头表示,
也可用字母顺序表示( iab )
iab R
a
b
4、电压
1）电位
定义：电场力把单位正电荷从一点移到参考点所做
的功。
（电路中电位参考点：接地点，Vo= 0）单位： V（伏特）、kV（千伏）、mV(毫伏）
二、电压
定义：电场力把单位正电荷从一点移到另一点所做的功。
+
UI 6V 2A
R
– (a)
+
U 6V
I R
– –2A
(b)
解：对图(a)有, U = RI 所以: R U 6 3Ω I2
对图(b)有, U = – RI 所以: R U 6 3Ω I 2
线性电阻的概念：
遵循欧姆定律的电阻称为线性电阻，它表示该段电路电压与电流的比值为常数。
即：R U 常数 I
U、I 参考方向相同，P =UI 0，负载；
P = UI 0，电源。
U、I 参考方向不同，P = UI 0，电源； P = UI 0，负载。
电气设备的额定值
额定值: 电气设备在正常运行时的规定使用值 1. 额定值反映电气设备的使用安全性；

电工电子技术第五讲10用于航空动力学院教学课件

瞬时值
有效值相量图相量式
设 i = 2I sin wt U = IX L
则 u = 2IwL
X L = wL
UU.
II.
UU.
=
.
jX LII
sin( wt + 90)
u超前 i 90°
返回
电容
基本关系式 i = C du dt
复阻抗 Z = –jXC
i
+
电有功功率 P = 0
ቤተ መጻሕፍቲ ባይዱ
u
C
路
无功功率 Q = UI=I2XC －
90
大小关系：U = IwL
X L = wL-感抗
u、i相
XL =ωL=2πf L
位不同
U I
= XL
问： u = iwL？
.
U
.
I
XL
O
L为定值
f
返回
相量关系式
设
.
I
=I
0 ，则
.
U = U 90
i
+
u
L
－
.
U. I
= U 90 I 0
=
U I
90 = jXL
Z = jXL
.
.
U = j XL I

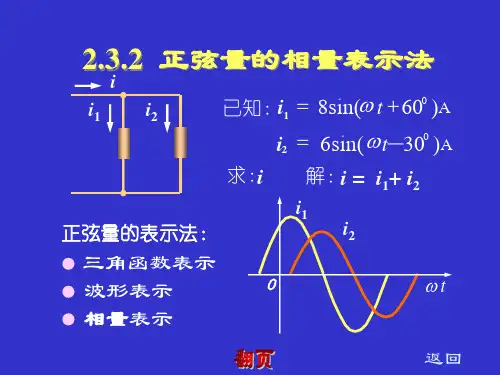

UU. = 50 ej15 = 50 2 sin(w t +15)
复数
.
已知II = 10050 Im = 2I =100 2
？则i = 100 sin (w t + 50)
已知 i =10 sin(w t + 45)
则 I = 10 45 2
？ I.
Imm

2024版电工电子技术全套课件[1]

提高自然功率因数
采用无功补偿装置
合理选择异步电机、变压器等设备的容量，减少设备空载和轻载运行时间。
在感性负载两端并联电容器等无功补偿装置，减少无功功率在电网中的流动。
采用同步电动机
合理选择变压器容量和安装位置
用同步电动机代替异步电动机，提高电网的功率因数。
根据负载情况合理选择变压器容量和安装位置，降低电网的无功损耗。
THANKS
感谢观看
三相交流电路分析
三相交流电的产生
01
通过三相交流发电机产生，其三个电动势在时间上互差120度相
位角。
三相负载的连接方式
02
星形连接和三角形连接，它们对电路中的电压、电流和功率等
参数有不同的影响。
三相电路的功率计算
03
根据三相负载的连接方式和电压、电流等参数计算电路的总功
率。
交流电路功率因数提高方法
了解电阻器的种类、性能参数及选用方法，掌握电阻器的串并联计算方法。
电容器
电感器
了解电感器的种类、性能参数及选用方法，掌握电感器在电路中的工作原理。
学习电容器的种类、性能参数及选用方法，了解电容器在电路中的作用。
电路基本分析方法
01
02
03
04
欧姆定律
掌握欧姆定律的内容及应用，了解线性电阻电路的分析方法。
常用低压电器介绍及选用原则
接触器
用于频繁接通或分断大电流电路，常用型号有CJ10、CJ20等。
继电器
用于信号转换或放大，常用型号有 JZC、JZX等。
常用低压电器介绍及选பைடு நூலகம்原则
选用原则
根据使用环境选择电器防护等级。
01

电工电子技术课件第9-10章

2. 排斥型电磁式仪表的工作原理被测参数的电流流过固定线圈时，产生的磁场使
固定铁片和可动铁片磁化，磁场相互作用使可动部分转动。带动指针旋转。
优点：结构简单、价格低、能进行交、直流测量。缺点：刻度不均匀、准确度较差。
三、电动式仪表
1.电动式仪表结构
1-定线圈
2-动线圈 3-指针
3
5
4-阻尼器
1
转换开关
如：测量直流电压。
转换开关转到DCV区相应的量程上，红表笔插入“+”插孔，黑表笔插入“-” 插孔，将表笔跨接在被测电路两端即可。
9.4.2 数字式万用表
LCD
优点：读数简单显示准确，功能多，电源测量速度快，输开关入阻抗高，功耗低等。
电容插孔
DT-890数字万用表面板示意图
电动式功率表电路 *
I
*U
75V 150V
300V
*I
2.5A 5A
+* W
负
U
载
_
功率表单相功率表接线
9.3.2 三相功率的测量
1. 一表法
2. 二表法
*
U
* W1
V
W
Z ZZ N
一表法测三相功率
*
U *
W1
*
V
* W2
W
Y接或 Δ接
两表法测三相功率
P 3P1（三相对称负载） P P1 P2
整流式：电磁式：
测量交流电压、电流。
电动式：测量电压、电流、电功率、功率因数、电能等。
3. 根据测量仪表的电流种类分类
直流仪表：测直流量。（用或DC表示）
交流仪表：测交流量。（用~ 或AC表示）交直流仪表：测交、直流量均可。（用 ~ 表示）

2024版电工电子技术PPT课件

•电工电子技术概述•电路基础知识•电磁感应与变压器原理•电机与拖动系统•电子技术基础•数字电路基础•电力电子技术基础•安全用电与接地保护目录01电工电子技术概述电工电子技术定义与发展电工电子技术定义电工电子技术发展电工技术在能源与电力系统中的应用包括发电、输电、配电和用电等各个环节。

例如，水力发电、火力发电、风力发电等不同类型的发电技术，以及高压输电、智能电网等输电和配电技术。

能源与电力系统电子技术在信息与通信系统中的应用涉及信号的获取、处理、传输和显示等方面。

例如，模拟电路、数字电路、通信原理、计算机网络等技术和应用。

信息与通信系统电工电子技术在制造业与自动化领域的应用包括电机与拖动、自动控制原理、计算机控制技术等方面。

例如，工业自动化生产线、机器人技术、数控技术等。

制造业与自动化除了上述领域外，电工电子技术还广泛应用于交通运输、医疗卫生、环境保护等领域。

例如，电动汽车技术、医疗电子设备、环境监测与治理等。

其他领域电工电子技术应用领域课程目标与要求课程目标课程要求02电路基础知识电容器电阻器电感器导线与连接器件开关电路基本元件与符号欧姆定律与基尔霍夫定律欧姆定律描述电阻中电压、电流和电阻之间的关系，即V=IR。

其中V为电压，I为电流，R为电阻。

基尔霍夫定律包括基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。

KCL指出在电路中任一节点上，流入节点的电流之和等于流出节点的电流之和；KVL指出在任一闭合回路中，各段电压的代数和等于零。

直流电路与交流电路分析直流电路分析采用欧姆定律和基尔霍夫定律对直流电路进行分析，包括电阻的串并联、电源的串并联以及复杂直流电路的分析等。

交流电路分析采用相量法、复数表示法等方法对交流电路进行分析，包括正弦交流电的表示、电阻、电感和电容在交流电路中的特性以及复杂交流电路的分析等。

同时，还需了解功率因数、有功功率、无功功率和视在功率等概念。

03电磁感应与变压器原理电磁感应现象及法拉第电磁感应定律电磁感应现象法拉第电磁感应定律感应电动势的大小与穿过回路的磁通量的变化率成正比。
