交通灯plc实验报告交通灯 PLC 实验报告一、实验目的本次交通灯 PLC 实验的目的在于通过实际操作,深入理解可编程逻辑控制器(PLC)在交通信号灯控制中的应用,掌握 PLC 的编程方法和逻辑控制原理,提高对工业自动化控制系统的认识和实践能力。
二、实验设备1、 PLC 实验箱2、交通灯模型3、编程软件4、计算机三、实验原理交通灯控制系统通常采用定时控制的方式,根据不同时间段的交通流量,设置不同的信号灯亮灭时间。
在本次实验中,使用 PLC 作为控制器,通过编写程序来实现交通灯的定时控制逻辑。
PLC 是一种专门为工业环境应用而设计的数字运算操作的电子装置。
它采用可编程序的存储器,用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令,并通过数字式、模拟式的输入和输出,控制各种类型的机械或生产过程。
在交通灯控制中,PLC 根据预先设定的时间参数,控制信号灯的状态切换。
例如,红灯亮一段时间后切换为绿灯,绿灯亮一段时间后切换为黄灯,黄灯亮一段时间后再切换为红灯,如此循环往复。
四、实验步骤1、系统设计根据交通灯的控制要求,确定输入输出点数。
在本次实验中,输入信号包括启动按钮和停止按钮,输出信号为红、黄、绿三个信号灯。
绘制交通灯控制系统的 I/O 接线图,明确 PLC 与外部设备的连接方式。
2、程序编写打开编程软件,选择对应的 PLC 型号。
根据控制逻辑,使用梯形图或指令表等编程语言编写交通灯控制程序。
设定信号灯的亮灭时间参数,如红灯亮 30 秒、绿灯亮 25 秒、黄灯亮 5 秒。
3、程序下载将编写好的程序下载到 PLC 中。
4、系统调试按下启动按钮,观察交通灯的运行状态是否符合预期。
调整时间参数,优化交通灯的控制效果。
检查系统在各种情况下的稳定性和可靠性,如突然断电、信号干扰等。
五、实验程序分析以下是本次交通灯 PLC 控制程序的部分梯形图代码及分析:```LD X0 ;启动按钮ANI X1 ;停止按钮OUT T0 K300 ;红灯定时 30 秒LD T0OUT Y0 ;红灯亮OUT T1 K250 ;绿灯定时 25 秒LD T1OUT Y1 ;绿灯亮OUT T2 K50 ;黄灯定时 5 秒LD T2OUT Y2 ;黄灯亮LD X1 ;停止按钮RST T0RST T1RST T2```在上述程序中,当按下启动按钮 X0 且未按下停止按钮 X1 时,定时器 T0 开始计时 30 秒,此时红灯 Y0 亮。
交通信号灯的PLC控制
项目要求
当工作人员合上开关SA1后,南北方向红灯亮Rsn30s期间,东西方向Gew绿灯亮25s后,闪烁3s灭,Yew黄灯亮2s;然后切换成东西方向红灯亮Rew30s,南北方向绿灯亮Gsn25s后,闪烁3s灭,最后是Ysn黄灯亮2s,如此循环。
当工作人员合上夜间开关SA2后,东西南北两方向的黄灯同时闪烁,提醒夜间过往人员和车辆在通过十字路口时减速慢行。
表1PLC的I/O配置
输入端口输出端口
输入存储器输入器件作用输出存储器输出器件控制对象
SA1I0.5正常工作Q0.2Gew东西绿灯
SA2I0.6夜间运行Q0.1Yew东西黄灯
Q0.0Rew东西红灯
Q0.3Gsn南北绿灯
Q0.4Ysn南北黄灯
Q0.5Rsn南北红灯。

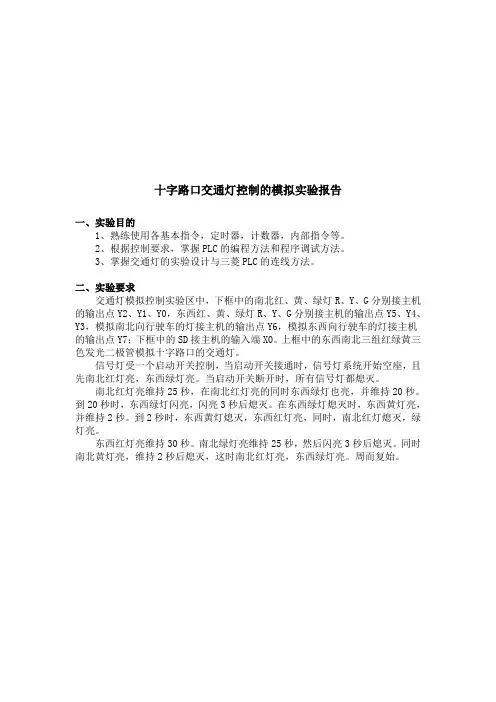

十字路口交通灯控制的模拟实验报告一、实验目的1、熟练使用各基本指令,定时器,计数器,内部指令等。
2、根据控制要求,掌握PLC的编程方法和程序调试方法。
3、掌握交通灯的实验设计与三菱PLC的连线方法。
二、实验要求交通灯模拟控制实验区中,下框中的南北红、黄、绿灯R、Y、G分别接主机的输出点Y2、Y1、Y0,东西红、黄、绿灯R、Y、G分别接主机的输出点Y5、Y4、Y3,模拟南北向行驶车的灯接主机的输出点Y6,模拟东西向行驶车的灯接主机的输出点Y7;下框中的SD接主机的输入端X0。
上框中的东西南北三组红绿黄三色发光二极管模拟十字路口的交通灯。
信号灯受一个启动开关控制,当启动开关接通时,信号灯系统开始空座,且先南北红灯亮,东西绿灯亮。
当启动开关断开时,所有信号灯都熄灭。
南北红灯亮维持25秒,在南北红灯亮的同时东西绿灯也亮,并维持20秒。
到20秒时,东西绿灯闪亮,闪亮3秒后熄灭。
在东西绿灯熄灭时,东西黄灯亮,并维持2秒。
到2秒时,东西黄灯熄灭,东西红灯亮,同时,南北红灯熄灭,绿灯亮。
东西红灯亮维持30秒。
南北绿灯亮维持25秒,然后闪亮3秒后熄灭。
同时南北黄灯亮,维持2秒后熄灭,这时南北红灯亮,东西绿灯亮。
周而复始。
三、程序设计步骤1、过程分析:过程一:东西向车行驶 2、设置定时器 当司机看到红灯变为绿灯的时候需要有时间反应,启动车辆等。
因此在车子行驶和交通灯变化之间设置1s 的间隔。
②设置T22、T222、T221、T223的原因是:T2和T7只能控制交通灯的闪亮时间,并不能使其控制。
T22一个定时器并不能同时控制东西绿灯与南北绿灯的闪烁,要分别设置控制器,所以通过T22、T222的分别作用,使东西绿灯与南北绿灯分别在高、低电平交替的时候闪亮。
南北红灯亮25s东西向车行驶东西绿灯亮20s →东西绿灯闪2s →东西黄灯亮2s 南北绿灯亮25s →南北绿灯闪3s →南北黄灯亮2s南北向车行驶 东西红灯亮30sT0: 南北红灯亮25sT6: 东西绿灯亮20s T22:东西绿灯闪烁 T1: 南北绿灯亮25sT7: 东西绿灯闪亮2s T222:南北绿灯闪烁 T2: 南北绿灯闪亮3sT10: 东西向车行驶22s T221:东西绿灯闪烁的断点 T3: 南北黄灯亮2s T11: 南北向车行驶27s T223:南北绿灯闪烁的断点T4: 东西红灯亮30s T12: 延迟1sT5: 东西黄灯亮2s T13: 延迟1s输入X0:启动开关输出Y40: 南北绿灯Y43: 东西绿灯Y41: 南北黄灯Y44: 东西黄灯Y42: 南北红灯Y45: 东西红灯Y46: 南北向车行驶Y47: 东西向车行驶4、按照设置的I/O分配进行接线。
