下载文档原格式

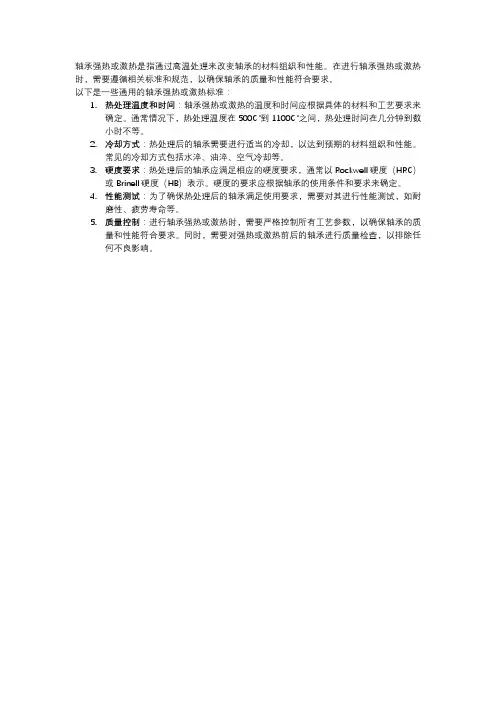

轴承强热或激热是指通过高温处理来改变轴承的材料组织和性能。
在进行轴承强热或激热时，需要遵循相关标准和规范，以确保轴承的质量和性能符合要求。
以下是一些通用的轴承强热或激热标准：
1.热处理温度和时间：轴承强热或激热的温度和时间应根据具体的材料和工艺要求来
确定。
通常情况下，热处理温度在500℃到1100℃之间，热处理时间在几分钟到数小时不等。
2.冷却方式：热处理后的轴承需要进行适当的冷却，以达到预期的材料组织和性能。
常见的冷却方式包括水淬、油淬、空气冷却等。
3.硬度要求：热处理后的轴承应满足相应的硬度要求，通常以Rockwell硬度（HRC）
或Brinell硬度（HB）表示。
硬度的要求应根据轴承的使用条件和要求来确定。
4.性能测试：为了确保热处理后的轴承满足使用要求，需要对其进行性能测试，如耐
磨性、疲劳寿命等。
5.质量控制：进行轴承强热或激热时，需要严格控制所有工艺参数，以确保轴承的质
量和性能符合要求。
同时，需要对强热或激热前后的轴承进行质量检查，以排除任何不良影响。

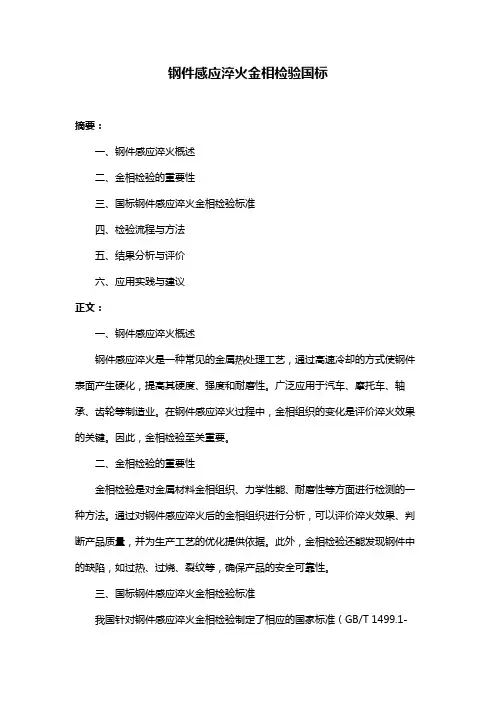

钢件感应淬火金相检验国标摘要：一、钢件感应淬火金相检验国标概述1.钢件感应淬火金相检验的定义和作用2.国标在钢件感应淬火金相检验中的重要性二、国标钢件感应淬火金相检验的要求1.检验方法的分类及适用范围2.检验人员的资质要求3.检验设备和环境的要求4.检验结果的评定与处理三、国标钢件感应淬火金相检验的具体步骤1.样品的制备2.淬火处理3.金相显微镜观察4.图像分析和评级四、国标钢件感应淬火金相检验的应用案例1.某钢铁企业生产的高强度螺栓检测2.某汽车制造公司关键零部件的检测五、国标钢件感应淬火金相检验的发展趋势1.自动化和数字化技术的应用2.检验方法的创新和改进3.行业标准的不断完善和更新正文：钢件感应淬火金相检验国标是对钢件感应淬火金相检验方法、要求和流程的规范和规定。
在钢铁行业、汽车制造、航空航天等领域，钢件感应淬火金相检验是保证产品质量、提高使用寿命和安全性能的重要手段。
国标对于指导企业进行钢件感应淬火金相检验具有重要的参考价值。
根据国标，钢件感应淬火金相检验应遵循以下要求：1.检验方法的分类及适用范围：根据钢件的材质、用途、工艺特点等，选择适用的检验方法。
常用的方法有光学显微镜法、扫描电子显微镜法、X 射线衍射法等。
2.检验人员的资质要求：检验人员应具备相应的专业知识和技能，并经过严格的培训和考核，取得检验资格证书。
3.检验设备和环境的要求：检验设备应满足精度、分辨率等要求，并定期进行校准和维护。
检验环境应具备一定的温度、湿度、洁净度等条件，以保证检验结果的准确性。
4.检验结果的评定与处理：根据检验结果，对钢件的质量进行评定，对不合格品进行及时处理，确保产品的质量和安全。
在具体操作中，钢件感应淬火金相检验分为样品制备、淬火处理、金相显微镜观察和图像分析评级等步骤。
通过对样品的观察和分析，可以判断钢件感应淬火的质量，从而为产品质量提供有力保障。
国标钢件感应淬火金相检验在实际应用中发挥了重要作用。

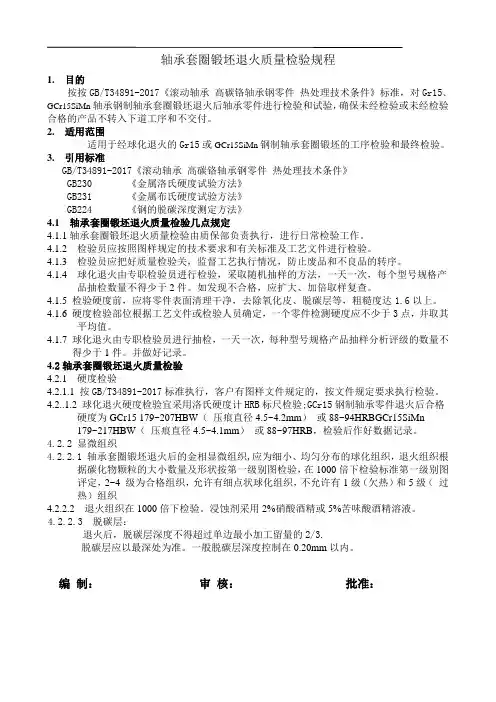

轴承套圈锻坯退火质量检验规程1.目的按按GB/T34891-2017《滚动轴承高碳铬轴承钢零件热处理技术条件》标准，对Gr15、GCr15SiMn轴承钢制轴承套圈锻坯退火后轴承零件进行检验和试验，确保未经检验或未经检验合格的产品不转入下道工序和不交付。
2.适用范围适用于经球化退火的Gr15或GCr15SiMn钢制轴承套圈锻坯的工序检验和最终检验。
3.引用标准GB/T34891-2017《滚动轴承高碳铬轴承钢零件热处理技术条件》GB230 《金属洛氏硬度试验方法》GB231 《金属布氏硬度试验方法》GB224 《钢的脱碳深度测定方法》4.1轴承套圈锻坯退火质量检验几点规定4.1.1轴承套圈锻坯退火质量检验由质保部负责执行，进行日常检验工作。
4.1.2检验员应按照图样规定的技术要求和有关标准及工艺文件进行检验。
4.1.3 检验员应把好质量检验关，监督工艺执行情况，防止废品和不良品的转序。
4.1.4 球化退火由专职检验员进行检验，采取随机抽样的方法，一天一次，每个型号规格产品抽检数量不得少于2件。
如发现不合格，应扩大、加倍取样复查。
4.1.5检验硬度前，应将零件表面清理干净，去除氧化皮、脱碳层等，粗糙度达1.6以上。
4.1.6 硬度检验部位根据工艺文件或检验人员确定，一个零件检测硬度应不少于3点，并取其平均值。
4.1.7 球化退火由专职检验员进行抽检，一天一次，每种型号规格产品抽样分析评级的数量不得少于1件。
并做好记录。
4.2轴承套圈锻坯退火质量检验4.2.1 硬度检验4.2.1.1按GB/T34891-2017标准执行，客户有图样文件规定的，按文件规定要求执行检验。
4.2..1.2 球化退火硬度检验宜采用洛氏硬度计HRB标尺检验;GCr15钢制轴承零件退火后合格硬度为GCr15 179~207HBW（压痕直径4.5~4.2mm）或88~94HRBGCr15SiMn179~217HBW（压痕直径4.5~4.1mm）或88~97HRB，检验后作好数据记录。
滚动轴承的热处理目的：提高滚动轴承强度、韧性、耐磨性、抗疲劳强度以及良好的尺寸稳定性。
同时通过特殊的热处理是其具有耐腐蚀、耐高温，防磁等特性。
常用的热处理方式有：退火（Th），它是将金属加热到所需的温度并经过一定时间的保温，然后再缓慢冷却（一般是随炉冷却），退火可降低金属的硬度和脆性，增加塑性，消除内应力等。
正火（Z），它是将金属加热到临界温度以上，并经过一定时间的保温，然后在静止的空气中冷却。
正火可以细化晶粒，改善机械性能鱼切削性能。
淬火（C）,它是将金属加热到所需温度，保温后放入淬火剂中冷却，是温度骤然降低。
淬火可增加金属的硬度，但会降低其塑性。
回火，它是将淬火后的金属重新加热到一定的温度然后再用一定的方式进行冷却。
根据回火温度的不同回火可分为，高温回火，中温回火以及低温回火。
回火的目的是为了消除因淬火产生的内应力，降低硬度和脆性，以获得所需的机械性能。
调质，即是所说的淬火加高温回火，这样可以得到所需的强度和韧性。
经过调质处理的钢一般叫调质钢，多指中碳钢和中碳合金结构钢。
钢中的主要金相组织：奥氏体（A）它是碳溶于γ-Fe中形成的固溶体，具有面心立方结构，溶碳能力较铁素体强，机械性能随含碳量的变化而变化，由于它是固溶体，所以不论含碳多少，塑性都很好，而且无磁性。
碳素钢在727°C以上平衡组织中才能看见奥氏体，在有些合金钢中，由于合金元素的作用，在室温下也能得到奥氏体。
铁素体（F）它是碳溶于α-Fe中形成的固溶体，具有体心立方结构，溶碳能力极小，所以也叫纯铁体。
其性能也与纯铁极为相似，即强度、硬度很低，塑性韧性很高，在768°C一下又磁性。
渗碳体（Fe3C）,铁与碳形成的化合物，含碳高达6.69%，晶格结构很复杂，其硬度大脆性大，强度低塑性几乎为零。
湖南华菱涟源钢铁有限公司—北京科技大学“高性能N80Q、P110、Q125石油套管用热轧卷板的产品开发及工艺研究”实验分析—Q125北京科技大学冶金工程研究院高效轧制国家工程研究中心2010年05月目录1 Q125成分、工艺、组织分析 (2)1.1试验材料 (2)1.2 力学性能 (2)1.3显微组织观察 (2)2 Q125在低温冲击断裂时的裂纹萌生与扩展 (4)2.1 示波冲击实验结果 (4)2.2 开裂与组织的关系 (6)2.2.1 0℃ (6)2.2.2 -20℃ (7)2.2.3 -40℃ (8)2.3 分析和讨论 (9)1Q125成分、工艺、组织分析1.1试验材料本次试验的材料为北京科技大学冶金工程研究院试验中心冶炼的Q125级石油套管钢，其成分如表1所示。
铸坯锻造成80mm板坯，加热温度：1220℃，加热时间为2小时。
对于8mm厚度钢板粗轧终轧控制为1000±30℃，中间坯厚度建议为成品厚度的35mm。
精轧终轧温度840～890℃。
采用控制冷却工艺，卷取温度控制在610-650℃。
淬火工艺加热温度930℃，回火温度控制在500-650℃，回火时间按60min控制。
表1 试验样品的成分1.2力学性能表2 给出了Q125的拉伸和冲击性能。
1.3显微组织观察经过研磨、抛光和5%的硝酸酒精溶液的侵蚀后，从宏观角度来看，由图可见，经过500-650℃回火后，Q125组织基本为回火贝氏体，各项性能指标达到要求，630-650℃回火后，组织开始发生再结晶，出现了少量多边形铁素体，导致强度有一定幅度下降但仍能够满足Q125的性能要求。
500℃回火530℃回火淬火态500℃回火550℃回火600℃回火20μm630℃回火650℃回火图1 Q125不同状态下的组织形貌2Q125在低温冲击断裂时的裂纹萌生与扩展2.1示波冲击实验结果图2-4分别为实验温度为0℃、-20℃、-40℃时的示波冲击图。
