铝氧化着色问题一、铝氧化着色分为化学氧化和阳极氧化两种。
化学着色法工艺简单、控制容易、效率高、成本低、但是它的防腐力较差，多数是为了做其他表面前结合力的增加才进行化学氧化处理。
铝阳极氧化膜的化学着色是基于多孔膜层有吸附染料能力而得以进行的。
通常以硫酸法阳极氧化最为广泛。
硫酸阳极氧化就是铝及铝合金在一定浓度的硫酸溶液中，在给定的工作条件下受到外加直流电的作用，表面形成一层抗腐蚀的氧化膜的过程，其所获得的氧化膜具有无色透明，孔隙多，吸附性好易于染色等优点。
着色时染料被吸附在孔隙表面上并向孔内扩散、堆积，经封孔处理，染料被固定在孔隙内。
很多朋友反映说颜色不一，不好做。
其实我觉得只要做到上挂力底一至，产品的亮度一至，氧化时间，温度，浓度一至，不会有多大的差别了。
二、有机染料的选择世面有机染料品种繁多如酸性染料、活性染料、碱性染料等等，我就不一一说了。
对于很多刚入行的朋友来说，染料都是不好选择的，进口的价钱太高，国产的又怕质量不好。
其实进口和国产的最明显的区别：1、国产染料与进口染料，最明显的区别，并不是盐的含量高低，是化学合成的制造技术高低。
2、染料并不是颜料，单一型的染料并不是只有黄、红、蓝。
单一型的染料还有橙、青铜、黄棕、红棕、绿、紫、红紫、蓝紫、黑。
3、溶解染料，严禁用100℃的纯水，因为大部分的染料都不耐高温溶解，虽然这样溶解很快、很完全，但是染料的使用率会降低，建议60℃以下溶解。
三、染料的添加计算出所需要做染色槽的体积，按照标准浓度用去离子水添加（如黑色为10~15g/L其它彩色在4~~8g/L)首先取少去离子水烧至沸腾，在缓缓的倒入染料，不停止的搅拌，促使染料完全溶解后，保证无疙瘩。
待溶液冷却后用过滤机滤去不溶物颗粒和容液上漂浮的油状物质才可加入槽里，最后测量PH值，有冰醋酸或氨水调整PH值到工艺要求。
就可使用了（PH为4.8~~5.4）。
四、染色过程的注意事项1.加强染色前的清洗，产品由氧化槽中取出后要充分清洗，特别是工件的夹缝，盲孔处,否则残留的酸在染色时会缓慢流出来，让染色容液的PH偏离正常范围，并使其部位的颜色和其它地方有明显的差别，甚至腐蚀氧化膜。
阳极氧化电解着色阳极氧化电解着色是一种常见的表面处理技术，主要应用于铝及其合金材料。
它通过在阳极氧化的过程中，在铝表面形成一层致密均匀的氧化膜，并通过控制电解液的成分和操作条件，使氧化膜呈现出不同的颜色。
这种着色技术不仅可以增加铝材料的装饰性，还可以增加其表面硬度、耐磨性和耐腐蚀性。
阳极氧化电解着色的过程分为两个主要步骤：阳极氧化和电解着色。
首先是阳极氧化，铝材料作为阳极，经过预处理后被置于电解槽中。
电解槽中的电解液通常由硫酸、氧化剂和其他添加剂组成。
在施加直流电源的作用下，阳极氧化过程开始。
铝材料表面的氧化层在阳极电解液中逐渐生成，形成一层均匀致密的氧化膜。
氧化膜的厚度和质量可以通过调节电解液的成分和电解条件来控制。
在阳极氧化形成的氧化膜上，可以通过电解着色的方式赋予铝材料不同的颜色。
电解着色是在阳极氧化的基础上，将阳极氧化膜中的微孔部分充满染料，使其呈现出不同的颜色。
电解着色的过程中，通常使用有机染料或无机染料。
有机染料具有丰富的颜色选择和较好的耐光性，但耐温性较差；而无机染料则具有较高的耐温性和耐光性，但颜色选择较少。
通过调节电解液的成分和电解条件，可以控制染料进入氧化膜的深度和浓度，从而实现不同颜色的着色效果。
阳极氧化电解着色的颜色种类繁多，常见的有黑色、金色、银色、蓝色等。
不同的颜色由于染料的不同选择和浓度不同，呈现出独特的视觉效果。
例如，金色着色常使用硫酸铜和硫酸镁的电解液，并在阳极氧化膜中充满金色染料；而黑色着色则常使用硫酸镍和硫酸铜的电解液，并在氧化膜中充满黑色染料。
不同颜色的着色效果可以根据客户的需求来选择，以满足不同的装饰要求。
阳极氧化电解着色技术具有许多优点。
首先，它能够增加铝材料表面的硬度和耐磨性，提高其使用寿命。
其次，通过选择不同染料和调节电解条件，可以实现多种颜色的着色效果，增加了铝材料的装饰性。
此外，阳极氧化膜具有良好的耐腐蚀性，能够保护铝材料不受外界环境的侵蚀。
因此，阳极氧化电解着色技术被广泛应用于建筑、航空航天、汽车和电子等领域。

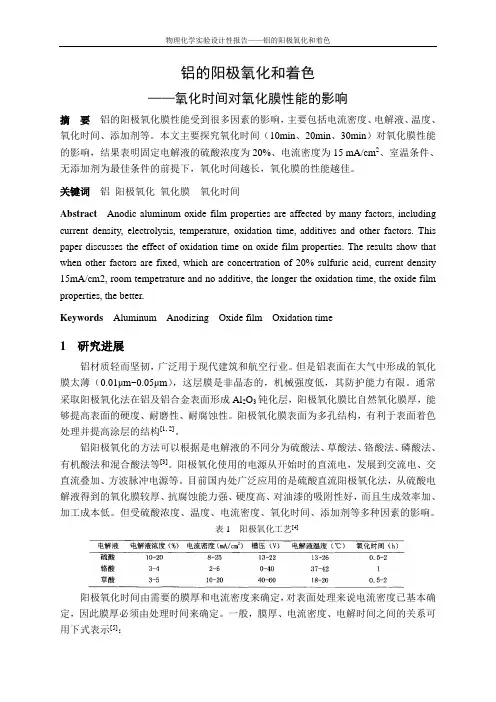

铝的阳极氧化和着色——氧化时间对氧化膜性能的影响摘要铝的阳极氧化膜性能受到很多因素的影响，主要包括电流密度、电解液、温度、氧化时间、添加剂等。
本文主要探究氧化时间（10min、20min、30min）对氧化膜性能的影响，结果表明固定电解液的硫酸浓度为20%、电流密度为15 mA/cm2、室温条件、无添加剂为最佳条件的前提下，氧化时间越长，氧化膜的性能越佳。
关键词铝阳极氧化氧化膜氧化时间Abstract Anodic aluminum oxide film properties are affected by many factors, including current density, electrolysis,temperature, oxidation time,additives and other factors. This paper discusses the effect of oxidation time on oxide film properties. The results show that when other factors are fixed, which are concertration of 20% sulfuric acid, current density 15mA/cm2, room tempetrature and no additive, the longer the oxidation time, the oxide film properties, the better.Keywords Aluminum Anodizing Oxide film Oxidation time1 研究进展铝材质轻而坚韧，广泛用于现代建筑和航空行业。
但是铝表面在大气中形成的氧化膜太薄（0.01μm~0.05μm），这层膜是非晶态的，机械强度低，其防护能力有限。
通常采取阳极氧化法在铝及铝合金表面形成Al2O3钝化层，阳极氧化膜比自然氧化膜厚，能够提高表面的硬度、耐磨性、耐腐蚀性。
用BES活性染料进行铝阳极氧化膜染色金属铝的着色有化学染色法、电解染色法、粉末静电喷涂法等多种。
本文中的金属铝染色和印花属于化学着色法中的一种，主要工序有金属铝预处理、阳极氧化处理、染色、封孔处理。
本研究采用经过预处理和阳极氧化处理后的金属铝进行染色，然后进行封孔处理，探讨各种BES活性染料在不同工艺条件下对铝阳极氧化膜的染色工艺。
1、阳极氧化膜染色和封孔处理1.1 阳极氧化膜结构和性质阳极氧化膜由两层组成，的多孔外层是在具有介电性质的致密内层上成长起来的，后者称为阻挡层。
用电子显微镜观察，膜层的纵截面几乎全部呈与金属表面垂直的管孔，它们贯穿膜外层直至氧化膜与金属界面的阻挡层。
以各孔隙为主轴周围是致密的Al2O3构成一个六棱体，称为晶胞，整个膜层由无数个这种晶胞组成。
阻挡层是由无水Al2O3所组成，薄而致密，具有高硬度和阻止电流通过的作用，阻挡层厚约30-50nm，为总膜厚的0.5%-2%。
氧化膜多孔的外层主要是由非晶型的Al2O3及少量的r·Al2O3·H2O所组成，此外还含有电解液的阴离子，当电解液为硫酸时，膜层中硫酸根含量在正常情况下为13%-17%。
氧化膜的绝大部分优良特性都是由多孔外层的厚度及孔隙率所决定的，它们都与阳极氧化条件密切相关。
1.2 阳极氧化膜染色处理将无色氧化膜的铝浸渍在染色液中，其表面不易吸附染料，即使能够吸附，其吸附量也是极微的，因此不易染色。
具有一定化学活性的铝阳极氧化膜，因其表面为多孔质膜，有如纺织纤维一样吸附染料的能力，因而能吸附大量的染料，结果形成人们可以看见的各种颜色。
一般阳极氧化膜孔隙直径为15-30nm，而染料在水中分离单分子的长度或宽度均<6nm（见表1），远比阳极氧化膜孔膜隙小，但仅存在膜孔是不够的，如果表面上的膜孔壁不是活性的，也不能吸附染料，即不能染色。
染料对阳极氧化膜的吸附有物理吸附、化学吸附及单分子层或多分子层吸附。
