串口R232
串口是计算机上一种非常通用设备通信的协议（不要与通用串行总线Universal Serial Bus或者USB 混淆）。

大多数计算机包含两个基于RS232的串口。

串口同时也是仪器仪表设备通用的通信协议；很多GPIB兼容的设备也带有RS-232口。

同时，串口通信协议也可以用于获取远程采集设备的数据。

串口通信的概念非常简单，串口按位（bit）发送和接收字节。

尽管比按字节（byte）的并行通信慢，但是串口可以在使用一根线发送数据的同时用另一根线接收数据。

它很简单并且能够实现远距离通信。

比如IEEE488定义并行通行状态时，规定设备线总常不得超过20米，并且任意两个设备间的长度不得超过2米；而对于串口而言，长度可达1200米。

典型地，串口用于ASCII码字符的传输。

通信使用3根线完成：（1）地线，（2）发送，（3）接收。

由于串口通信是异步的，端口能够在一根线上发送数据同时在另一根线上接收数据。

其他线用于握手，但是不是必须的。

串口通信最重要的参数是波特率、数据位、停止位和奇偶校验。

对于两个进行通行的端口，这些参数必须匹配：
①波特率：这是一个衡量通信速度的参数。

它表示每秒钟传送的bit的个数。

例如300波特表示每秒钟发送300个bit。

当我们提到时钟周期时，我们就是指波特率例如如果协议需要4800波特率，那么时钟是4800Hz。

这意味着串口通信在数据线上的采样率为4800Hz。

通常电话线的波特率为14400，28800和36600。

波特率可以远远大于这些值，但是波特率和距离成反比。

高波特率常常用于放置的很近的仪器间的通信，典型的例子就是GPIB设备的通信。

②数据位：这是衡量通信中实际数据位的参数。

当计算机发送一个信息包，实际的数据不会是8位的，标准的值是5、7和8位。

如何设置取决于你想传送的信息。

比如，标准的ASCII码是0～127（7位）。

扩展的ASCII码是0～255（8位）。

如果数据使用简单的文本（标准ASCII码），那么每个数据包使用7位数据。

每个包是指一个字节，包括开始/停止位，数据位和奇偶校验位。

由于实际数据位取决于通信协议的选取，术语“包”指任何通信的情况。

③停止位：用于表示单个包的最后一位。

典型的值为1，1.5和2位。

由于数据是在传输线上定时的，并且每一个设备有其自己的时钟，很可能在通信中两台设备间出现了小小的不同步。

因此停止位不仅仅是表示传输的结束，并且提供计算机校正时钟同步的机会。

适用于停止位的位数越多，不同时钟同步的容忍程度越大，但是数据传输率同时也越慢。

④奇偶校验位：在串口通信中一种简单的检错方式。

有四种检错方式：偶、奇、高和低。

当然没有校验位也是可以的。

对于偶和奇校验的情况，串口会设置校验位（数据位后面的一位），用一个值确保传输的数据有偶个或者奇个逻辑高位。

例如，如果数据是011，那么对于偶校验，校验位为0，保证逻辑高的位数是偶数个。

如果是奇校验，校验位位1，这样就有3个逻辑高位。

高位和低位不真正的检查数据，简单置位逻辑高或者逻辑低校验。

这样使得接收设备能够知道一个位的状态，有机会判断是否有噪声干扰了通信或者是否传输和接收数据是否不同步。

名词解释：
比特率
在数字信道中，比特率是数字信号的传输速率，它用单位时间内传输的二进制代码的有效位(bit)数来表示，其单位为每秒比特数bit/s(bps)、每秒千比特数(Kbps)或每秒兆比特数(Mbps)来表示(此处K 和M分别为1000和1000000，而不是涉及计算机存储器容量时的1024和1048576)。

波特率
波特率指数据信号对载波的调制速率，它用单位时间内载波调制状态改变次数来表示，其单位为波特(Baud)。

波特率与比特率的关系为：比特率=波特率X单个调制状态对应的二进制位数。

显然，两相调制(单个调制状态对应1个二进制位)的比特率等于波特率；四相调制(单个调制状态对应2个二进制位)的比特率为波特率的两倍；八相调制(单个调制状态对应3个二进制位)的比特率为波特率的三倍；依次类推。

RS232是要用在近距离传输上最大距离为30M
RS485用在长距离传输最大距离1200M
USB1.1为12bps
USB2.0为480bps
所以在购买MP3等其他电子产品时，可别在选择那些1.1的接口了，传输太慢啊！。

RS232串口跟RS485串口有什么优缺点

RS232串⼝跟RS485串⼝有什么优缺点
RS232串⼝是计算机和通信⾏业应⽤最⼴泛的串⼝类型。

该系统采⽤全双⼯制，要求有三种线路：地线、发送线和接收线。

只有RS232才能实现点对点通讯。

RS232串⼝缺点：
1.接⼝信号的电平值较⾼，接⼝电路芯⽚易损坏。

2.低传输速率，19200bps的最⾼波特率。

3.抗⼲扰能⼒不强。

4.有限的传送距离，通常在15⽶以内。

5.仅能实现点对点通信。

RS485串⼝优点：
1.RS485采⽤平衡发射和差分接收，具有很好的抗⼲扰能⼒，信号可达千⽶以上。

2.RS485有两线制线路和四线制线路。

在四线制下，只能实现点对多通信(即只有⼀个主设备，其余都是从设备)。

⽬前四线制的应⽤较少，多采⽤⼆线制的接线⽅式。

3.两线制RS485只能采⽤半双模式，不能同时收发邮件。

在同⼀总线上，RS485可以连接多达32个节点，实现真正意义上的多点通信，但通常采⽤的是主从式通信，即⼀台主机同时带多个节点。

4.由于RS485接⼝具有抗⼲扰能⼒强、传输距离远、多站能⼒强等优点，成为⾸选的串⾏接⼝。

计算机的串⼝只有RS232⽽没有RS485，如果计算机要与的仪表通信，必须⽤⼀个串⼝转换器或安装⼀个RS485串⼝转换卡来进⾏通信。

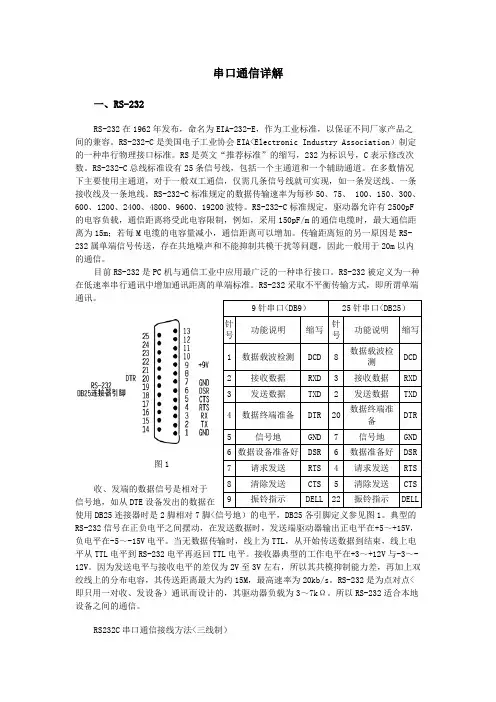

RS232485串口通信详解

串口通信详解一、RS-232RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。

RS-232-C是美国电子工业协会EIA<Electronic Industry Association）制定的一种串行物理接口标准。

RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数。

RS-232-C总线标准设有25条信号线，包括一个主通道和一个辅助通道。

在多数情况下主要使用主通道，对于一般双工通信，仅需几条信号线就可实现，如一条发送线、一条接收线及一条地线。

RS-232-C标准规定的数据传输速率为每秒50、75、 100、150、300、600、1200、2400、4800、9600、19200波特。

RS-232-C标准规定，驱动器允许有2500pF 的电容负载，通信距离将受此电容限制，例如，采用150pF/m的通信电缆时，最大通信距离为15m；若每M电缆的电容量减小，通信距离可以增加。

传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的通信。

目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。

RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。

RS-232采取不平衡传输方式，即所谓单端通讯。

收、发端的数据信号是相对于信号地，如从DTE设备发出的数据在使用DB25连接器时是2脚相对7脚<信号地）的电平，DB25各引脚定义参见图1。

典型的RS-232信号在正负电平之间摆动，在发送数据时，发送端驱动器输出正电平在+5～+15V，负电平在-5～-15V电平。

当无数据传输时，线上为TTL，从开始传送数据到结束，线上电平从TTL电平到RS-232电平再返回TTL电平。

接收器典型的工作电平在+3～+12V与-3～-12V。

因为发送电平与接收电平的差仅为2V至3V左右，所以其共模抑制能力差，再加上双绞线上的分布电容，其传送距离最大为约15M，最高速率为20kb/s。

RS232串口通信详解

串口就是计算机上一种非常通用的设备通信协议。

---------------------------------串口的引脚定义:9芯信号方向来自缩写描述1调制解调器CD载波检测2调制解调器RXD接收数据3PC TXD发送数据4PC DTR数据终端准备好5GND信号地6调制解调器DSR通讯设备准备好7PC RTS请求发送8调制解调器CTS允许发送9调制解调器RI响铃指示器两个串口连接时,接收数据针脚与发送数据针脚相连,彼此交叉,信号地对应相接即可。

---------------------------------串口的电气特性:1)RS-232串口通信最远距离就是50英尺2)RS232可做到双向传输,全双工通讯,最高传输速率20kbps3)RS-232C上传送的数字量采用负逻辑,且与地对称逻辑1:-3 ∼-15V逻辑0:+3∼+15V所以与单片机连接时常常需要加入电平转换芯片:---------------------------------串口通信参数:a)波特率:RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。

b)数据位:标准的值就是5、7与8位,如何设置取决于您想传送的信息。

比如,标准的ASCII码就是0∼127(7位);扩展的ASCII码就是0∼255(8位)。

c)停止位:用于表示单个包的最后一位,典型的值为1,1、5与2位。

由于数就是在传输线上定时的,并且每一个设备有其自己的时钟,很可能在通信中两台设备间出现了小小的不同步。

因此停止位不仅仅就是表示传输的结束,并且提供计算机校正时钟同步的机会。

d)奇偶校验位:在串口通信中一种简单的检错方式。

对于偶与奇校验的情况,串口会设置校验位(数据位后面的一位),用一个值确保传输的数据有偶个或者奇个逻辑高位。

例如,如果数据就是011,那么对于偶校验,校验位为0,保证逻辑高的位数就是偶数个。

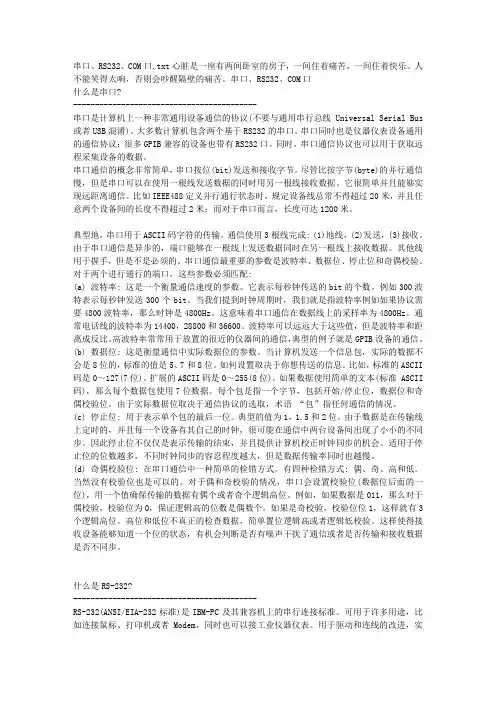

串口、RS232、COM口

串口、RS232、COM口.txt心脏是一座有两间卧室的房子，一间住着痛苦，一间住着快乐。

人不能笑得太响，否则会吵醒隔壁的痛苦。

串口、RS232、COM口什么是串口?------------------------------------------串口是计算机上一种非常通用设备通信的协议(不要与通用串行总线Universal Serial Bus 或者USB混淆)。
