【CN209432185U】一种大气组分网监测数据实时采集仪【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920556725.7(22)申请日 2019.04.19(73)专利权人 利维智能（深圳）有限公司地址 518000 广东省深圳市龙岗区翠宝路28号赛格导航科技园明道楼二楼(72)发明人 李惠军　(74)专利代理机构 深圳中细软知识产权代理有限公司 44528代理人 仉玉新(51)Int.Cl.G05B 19/042(2006.01)G01D 21/02(2006.01)(54)实用新型名称数据采集系统(57)摘要本实用新型涉及一种数据采集系统。

该系统包括：信号采集电路、同步采样控制电路、数据存储电路和主控电路；该信号采集电路分别与同步采样控制电路、主控电路连接，用于输出第一传感器信号至同步采样控制电路，以及用于输出第二传感器信号至主控电路；同步采样控制电路用于控制第一传感器信号同步，并输出同步信号至数据存储电路；数据存储电路用于存储同步信号，并连接主控电路；主控电路用于读取第二传感器信号和同步信号；信号采集电路、同步采样控制电路、数据存储电路和主控电路集成于同一电路板上，实现了结构简单紧凑的数据采集系统。

权利要求书2页 说明书8页 附图7页CN 209543097 U 2019.10.25C N 209543097U权　利　要　求　书1/2页CN 209543097 U1.一种数据采集系统，其特征在于，包括：信号采集电路、同步采样控制电路、数据存储电路和主控电路；所述信号采集电路、所述同步采样控制电路、所述数据存储电路和所述主控电路集成于同一电路板上；所述信号采集电路分别与所述同步采样控制电路、所述主控电路连接，用于输出第一传感器信号至所述同步采样控制电路，以及用于输出第二传感器信号至所述主控电路；所述同步采样控制电路用于控制所述第一传感器信号同步，并输出同步信号至所述数据存储电路；所述数据存储电路用于存储所述同步信号，并连接所述主控电路；所述主控电路用于读取所述第二传感器信号和所述同步信号。

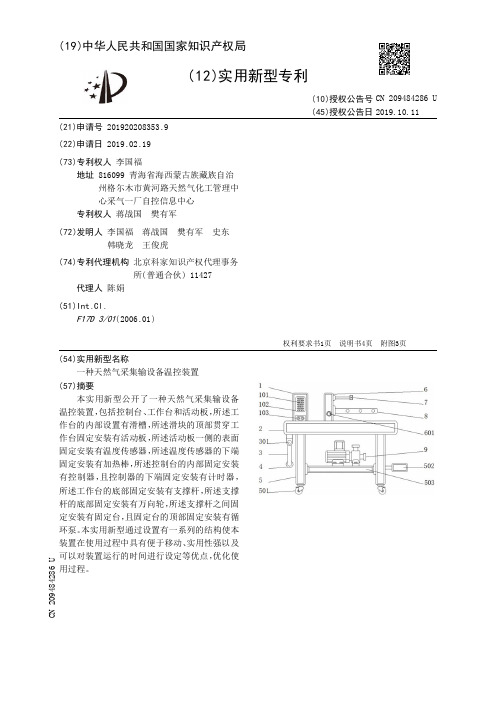

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920208353.9(22)申请日 2019.02.19(73)专利权人 李国福地址 816099 青海省海西蒙古族藏族自治州格尓木市黄河路天然气化工管理中心采气一厂自控信息中心专利权人 蒋战国　樊有军(72)发明人 李国福　蒋战国　樊有军　史东　韩晓龙　王俊虎　(74)专利代理机构 北京科家知识产权代理事务所(普通合伙) 11427代理人 陈娟(51)Int.Cl.F17D 3/01(2006.01)(54)实用新型名称一种天然气采集输设备温控装置(57)摘要本实用新型公开了一种天然气采集输设备温控装置，包括控制台、工作台和活动板，所述工作台的内部设置有滑槽，所述滑块的顶部贯穿工作台固定安装有活动板，所述活动板一侧的表面固定安装有温度传感器，所述温度传感器的下端固定安装有加热棒，所述控制台的内部固定安装有控制器，且控制器的下端固定安装有计时器，所述工作台的底部固定安装有支撑杆，所述支撑杆的底部固定安装有万向轮，所述支撑杆之间固定安装有固定台，且固定台的顶部固定安装有循环泵。

本实用新型通过设置有一系列的结构使本装置在使用过程中具有便于移动、实用性强以及可以对装置运行的时间进行设定等优点，优化使用过程。

权利要求书1页 说明书4页 附图3页CN 209484286 U 2019.10.11C N 209484286U权　利　要　求　书1/1页CN 209484286 U1.一种天然气采集输设备温控装置，包括控制台、工作台和活动板，其特征在于：所述工作台的内部设置有滑槽，所述滑槽的内部滑动安装有滑块，所述滑块的顶部贯穿工作台固定安装有活动板，所述活动板两端的表面固定安装有把手，所述活动板一侧的表面固定安装有温度传感器，所述温度传感器的下端固定安装有加热棒，所述活动板另一侧的工作台顶部固定安装有控制台，所述控制台一端的表面设置有电源插孔，所述控制台另一侧的表面固定安装有显示屏，且显示屏的下端设置有控制按键，所述控制台的内部固定安装有控制器，且控制器的下端固定安装有计时器，所述工作台的底部固定安装有支撑杆，所述工作台下端的支撑杆另一侧固定安装有连接台，且连接台之间旋转安装有推扶手，所述推扶手的表面设置有防滑套，所述支撑杆的底部固定安装有万向轮，所述支撑杆之间固定安装有固定台，且固定台的顶部固定安装有循环泵。

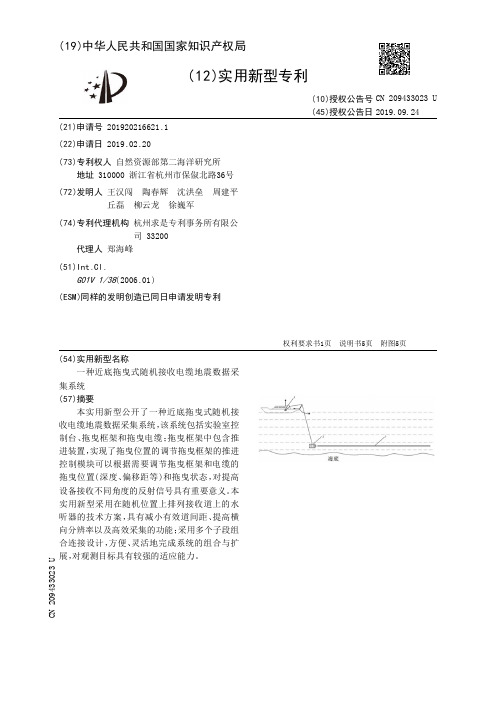

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920216621.1(22)申请日 2019.02.20(73)专利权人 自然资源部第二海洋研究所地址 310000 浙江省杭州市保俶北路36号(72)发明人 王汉闯　陶春辉　沈洪垒　周建平　丘磊　柳云龙　徐巍军　(74)专利代理机构 杭州求是专利事务所有限公司 33200代理人 郑海峰(51)Int.Cl.G01V 1/38(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种近底拖曳式随机接收电缆地震数据采集系统(57)摘要本实用新型公开了一种近底拖曳式随机接收电缆地震数据采集系统，该系统包括实验室控制台、拖曳框架和拖曳电缆；拖曳框架中包含推进装置，实现了拖曳位置的调节拖曳框架的推进控制模块可以根据需要调节拖曳框架和电缆的拖曳位置(深度、偏移距等)和拖曳状态，对提高设备接收不同角度的反射信号具有重要意义。

本实用新型采用在随机位置上排列接收道上的水听器的技术方案，具有减小有效道间距、提高横向分辨率以及高效采集的功能；采用多个子段组合连接设计，方便、灵活地完成系统的组合与扩展，对观测目标具有较强的适应能力。

权利要求书1页 说明书5页 附图5页CN 209433023 U 2019.09.24C N 209433023U权　利　要　求　书1/1页CN 209433023 U1.一种近底拖曳式随机接收电缆地震数据采集系统，其特征在于包括实验室控制台、拖曳框架和拖曳电缆；实验室控制台通过光电复合缆与拖曳框架连接；拖曳框架与拖曳电缆相连；所述拖曳框架包括电源模块、超短基线声学信标、姿态仪、水下控制仓、螺旋桨和深度计；电源模块提供拖曳电缆所需的电源，水下控制仓包括功放模块、采集控制模块和推进控制模块；采集控制模块连接拖曳电缆，功放模块分别与采集控制模块和推进控制模块相连，推进控制模块与深度计、姿态仪和螺旋桨连接；超短基线信标接收来自采集船的信号，提供水下拖曳框架的定位；所述拖曳电缆包括顺次连接的前导段、前减震段、工作段、后减震段、定深控制器和尾标；工作段含有水听器和压力传感器。

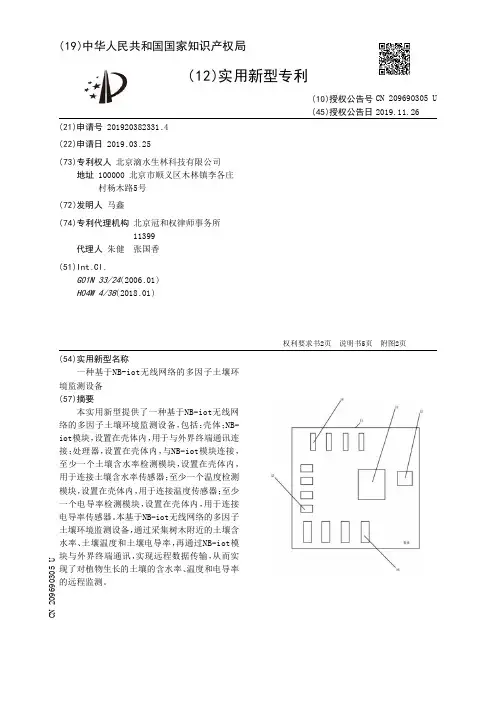

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920382331.4(22)申请日 2019.03.25(73)专利权人 北京滴水生林科技有限公司地址 100000 北京市顺义区木林镇李各庄村杨木路5号(72)发明人 马鑫　(74)专利代理机构 北京冠和权律师事务所11399代理人 朱健　张国香(51)Int.Cl.G01N 33/24(2006.01)H04W 4/38(2018.01)(54)实用新型名称一种基于NB-iot无线网络的多因子土壤环境监测设备(57)摘要本实用新型提供了一种基于NB -iot无线网络的多因子土壤环境监测设备，包括：壳体；NB -iot模块，设置在壳体内，用于与外界终端通讯连接；处理器，设置在壳体内，与NB -iot模块连接，至少一个土壤含水率检测模块，设置在壳体内，用于连接土壤含水率传感器；至少一个温度检测模块，设置在壳体内，用于连接温度传感器；至少一个电导率检测模块，设置在壳体内，用于连接电导率传感器。

本基于NB -iot无线网络的多因子土壤环境监测设备，通过采集树木附近的土壤含水率、土壤温度和土壤电导率，再通过NB -iot模块与外界终端通讯，实现远程数据传输，从而实现了对植物生长的土壤的含水率、温度和电导率的远程监测。

权利要求书2页 说明书5页 附图2页CN 209690305 U 2019.11.26C N 209690305U权　利　要　求　书1/2页CN 209690305 U1.一种基于NB-iot无线网络的多因子土壤环境监测设备，其特征在于，包括：壳体；NB-iot模块，设置在所述壳体内，用于与外界终端通讯连接；处理器，设置在所述壳体内，与所述NB-iot模块连接，至少一个土壤含水率检测模块，设置在所述壳体内，与所述处理器连接，用于连接土壤含水率传感器；至少一个温度检测模块，设置在所述壳体内，与所述处理器连接，用于连接温度传感器；至少一个电导率检测模块，设置在所述壳体内，与所述处理器连接，用于连接电导率传感器；所述处理器通过土壤含水检测模块采集土壤含水率、通过温度检测模块采集土壤温度和通过电导率检测模块采集土壤电导率；所述处理器通过NB-iot模块将采集到的土壤含水率、土壤温度和土壤电导率发送到外界终端上。
