变频节能控制系统,空调节能控制,节能空调控制器

中央空调运行节能控制系统中央空调系统是具有系统强惯性、大滞后等特点，其过程要素之间存在着严重的非线性、大滞后及强耦合关系。

对这样的系统，无论用经典的PID控制，还是现代控制理论的各种算法，都很难实现较好的控制效果。

中央空调运行节能控制系统（KT-CCS）,是针对各类中央空调系统而研发的综合节能治理系统。

该系统以计算机、P1C.变频器、传感器等硬件为核心，集成了闭环控制技术、PID运算、模糊技术和人机整合技术，以中央空调系统主机变负荷运行为基点，对冷冻水循环、冷却水循环、冷却塔及新风处理等系统进行全面的优化调节，使中央空调系统运行在***佳状态，从而节省大量电能。

一、中央空调运行节能控制系统（KT-CCS）的组成中央空调运行节能控制系统（KT-CCS）由中央空调主机调节、冷冻水调节、冷却水调节、新风调节、数据采集等子系统组成。

通过对中央空调系统运行参数的监测，结合室温和末端温度的变化，控制中央空调系统变负荷运行，达到保证制冷（热）质量、降低电能消耗的目的。

二、中央空调主机（冷水机组）调节子系统中央空调主机压缩机按照其额定制冷量和制冷效率，一般的额定输入功率从IOOkW到IOOOkW e冷水机组的目的是产生低温（7℃）的冷冻水，所以供（出）水温度的高低直接影响到机组的负荷。

而末端空气处理机启动的多少也会影响冷冻水的回水温度。

对于压缩机单机容量和台数已确定的中央空调机组，按照便于能量调节和适应制冷（热）对象的工况变化等因素进行制冷（热）功率输出调节，是中央空调主机节能的关键。

KT-CCS的空调主机调节，由下列方法实现:（1）在制冷（热）机组的冷量调节中，引入变频变容量调节技术。

（2）采用先进的制冷剂流量控制技术，精确控制蒸发温度。

（3）对于主机自身没有冷量调节功能的制冷（热）机组，采取多台压缩机分级制冷（热）和变频变容量调节技术。

（4）对于大型制冷（热）机组一般都具有冷量调节装置，制冷（热）机组的制冷（热）量可随冷负荷的要求而变化。

中央空调智能节能控制系统设计与实现摘要：空调能耗正成为广大暖通设计者关注和研究的重要课题，本文分析了影响空调系统能源消耗的关键因素，并从系统的选择、设备的选配及系统的运行管理等方面提出了切实可行的空调节能方案，对空调系统的设计及运行管理中的节能具有一定参考价值。

关键词：中央空调；系统；设计；节能1.中央空调系统的构成1.1冷冻机组这是中央空调的“制冷源”，通往各个房间的循环水由冷冻机组进行“内部热交换”，降温为“冷冻水”。

1.2冷冻水循环系统由冷冻泵及冷冻水管道组成。

从冷冻机组流出的冷冻水由冷冻泵加压送入冷冻水管道，在各房间内进行热交换，带走房间热量，使房间内的温度下降。

从冷冻机组流出、进入房间的冷冻水简称为“出水”，流经所有的房间后回到冷冻机组的冷冻水简称为“回水”。

1.3冷却水循环系统由冷冻泵、冷却水管道及冷却塔组成。

冷冻机组进行热交换，使水温冷却的同时，必将释放大量的热量。

该热量被冷却水吸收，使冷却水温度升高。

冷却泵将升了温的冷却水压人冷却塔，使之在冷却塔与大气进行热交换，然后在将降了温的冷却水，送回到冷却机组。

如此不断循环，带走了冷冻机组释放的热量。

流进冷冻机组的冷却水简称为“进水”，从冷冻机组流回冷却塔的冷却水简称为“回水”。

1.4冷却风机冷却塔风机用于降低冷却塔中的水温，加速将“回水”带回的热量散发到大气中去。

可以看出，中央空调系统是工作过程室一个不断地进行热交换的能量转换过程。

在这里，冷冻水和冷却水循环系统是能量的主要传递者。

冷却水温度过高、过低都会影响冷冻机组使用寿命，因为温度过低影响机组润滑，但温度过高将导致制冷剂高压过高。

因此，对冷却风机的控制便是中央空调控制系统的重要组成部份。

变频控制冷却风机的转速使冷却水出水温度保持在28～30℃之间，既节能又延长冷冻机组使用寿命。

!中央空调系统的组成和控制思想中央空调与家用独立空调的温度传递方式不同：家用独立空调直接吹风到散热器上获得冷风或者热风。

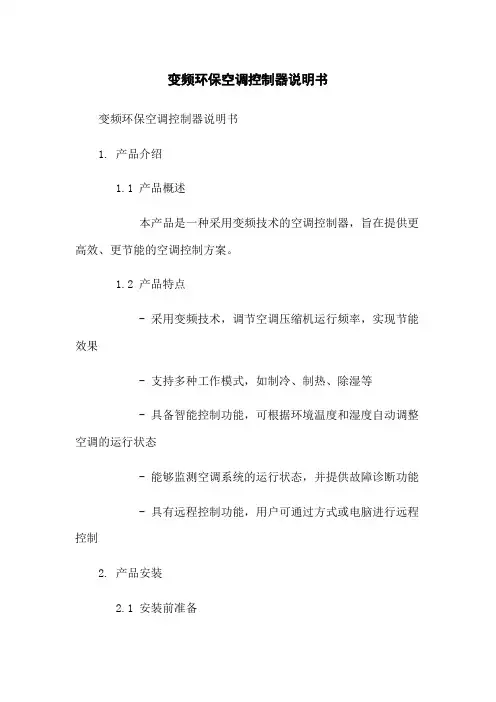

变频环保空调控制器说明书变频环保空调控制器说明书1. 产品介绍1.1 产品概述本产品是一种采用变频技术的空调控制器，旨在提供更高效、更节能的空调控制方案。

1.2 产品特点- 采用变频技术，调节空调压缩机运行频率，实现节能效果- 支持多种工作模式，如制冷、制热、除湿等- 具备智能控制功能，可根据环境温度和湿度自动调整空调的运行状态- 能够监测空调系统的运行状态，并提供故障诊断功能 - 具有远程控制功能，用户可通过方式或电脑进行远程控制2. 产品安装2.1 安装前准备在安装之前，请确保以下准备工作已完成：- 选择合适的安装位置，确保空调控制器与空调设备之间的连接线路畅通- 检查控制器及相关配件是否齐全，如遥控器、传感器等- 确保电源线接触良好，无松动和损坏2.2 安装步骤1. 将空调控制器固定在适当的位置上，如墙面或天花板上；2. 连接空调控制器与空调设备的电源线；3. 配置遥控器并将其与空调控制器进行配对；4. 安装传感器，并将其与控制器进行连接；5. 接通电源，并进行相关设置和测试。

3. 产品使用3.1 基本操作本产品支持多种操作方式，如遥控器操作、按键操作等。

具体操作方式请参考产品附带的用户手册。

3.2 功能设置可通过遥控器或其他操作方式对空调控制器的功能进行设置，如温度设定、开关机控制、风速调节等。

3.3 故障排除如果在使用过程中遇到故障或异常情况，请先查看产品附带的故障排除指南进行排查。

如问题无法解决，请联系售后服务人员。

4. 附件本文档附带以下附件：- 用户手册：详细介绍产品的使用方法和功能设置方式。

- 遥控器说明书：介绍遥控器的操作方式和注意事项。

5. 法律名词及注释- 变频技术：一种通过控制电机运行频率来调整其输出转速的技术。

- 节能效果：指通过采用先进技术和措施，实现能源的高效利用，从而减少能源消耗。

- 智能控制功能：指系统具备自动感知环境变化并作出相应控制的能力。

- 故障诊断功能：指系统能够自动检测和诊断故障，并提供相关的故障信息。

空调节能系统方案随着人们生活水平的提高，空调在现代家庭和办公环境中已经成为不可或缺的设备。

然而，空调的使用不仅会造成高额的能源消耗，还会对环境造成负面影响。

因此，开发空调节能系统已经成为一个重要的课题。

一、传统空调的能源浪费问题传统空调的工作原理是通过制冷剂循环来降低空气温度，从而达到降温的效果。

然而，这种方式存在很多能源浪费的问题。

首先，传统空调需要通过压缩机来产生制冷剂的高压，需要大量的电能驱动压缩机。

其次，传统空调在运行过程中会产生很多废热，需要通过冷凝器来散热，这也会导致能源的浪费。

此外，传统空调往往只有一个温度传感器，无法精确控制室内的温度，容易造成能源的浪费。

二、空调节能系统的设计原则为了解决传统空调的能源浪费问题，我们可以通过设计一个智能节能系统来降低能耗。

在设计空调节能系统时，需要遵循以下原则：1.增加能源利用效率：通过优化空调的工作方式，减少能源的浪费。

例如，使用变频技术来调节压缩机的运行速度，根据室内的实际需求进行调节，避免能量的浪费。

2.提高控制精度：增加多个温度传感器，实时监测室内温度的变化，并根据需求进行精确的控制。

通过智能算法分析温度数据，自动调节空调的运行状态，提高控制的精度，减少能源的浪费。

3.综合利用能源：将空调废热用于供热或热水的生产。

通过热交换器将空调废热回收，用于供暖系统的加热或热水的生产，充分综合利用能源，减少能源的浪费。

三、空调节能系统的具体方案1.变频调节技术：采用变频技术来调节压缩机的运行速度，根据室内的需求进行调节，避免能源的浪费。

同时，结合智能算法进行分析，根据室内温度的变化自动调节空调的运行状态，提高能源的利用效率。

2.多传感器控制系统：增加多个温度传感器，实时监测室内温度的变化。

通过将不同区域的温度数据传输给智能控制系统，实现对不同区域的精确控制，避免能源的浪费。

3.废热回收技术：通过热交换器将空调废热回收，用于供暖系统的加热或热水的生产。

中央空调节能控制系统控制原理空调节能控制系统控制的原理是通过采集和监测环境温度、湿度、气流量等信息，根据设定的温度和湿度要求，自动调节空调设备的运
行状态，以达到节能的目的。

具体控制原理如下：
1. 传感器采集环境信息：空调系统配备温度、湿度、气流量等传感器，用于实时采集环境信息。

2. 环境信息反馈到控制器：传感器采集的环境信息会被发送到
控制器，用于分析和处理。

3. 控制器分析环境信息：控制器会对采集到的环境信息进行分析，并与设定的温度和湿度要求进行比较。

4. 控制器决策调节空调设备：根据分析结果和比较值，控制器
会判断空调设备是否需要进行调节。

如果环境与设定值有差异，则通
过控制空调设备的供冷、供热、风量调节等参数，以达到设定的温度
和湿度要求。

5. 监测和反馈：控制器会不断监测环境信息以及空调设备的运
行状态，并根据反馈信息进行调整和优化。

家用空调节能控制算法综述黄志远; 徐象国; 邵俊强【期刊名称】《《家电科技》》【年(卷),期】2019(000)005【总页数】5页(P58-61,89)【关键词】家用空调; 节能; 舒适; 变频; 控制算法【作者】黄志远; 徐象国; 邵俊强【作者单位】浙江大学制冷与低温研究所浙江省制冷与低温技术重点实验室浙江杭州 310027【正文语种】中文相比于采用二次媒介的中央空调机组，直膨式空调系统结构简单，易于维护，广泛应用于中小型建筑中，因此人们也将其俗称为家用空调。

2011年，我国城镇居民每百户空调拥有量已经达到122台。

相应地，其电能消耗也迅速上涨，从2001年的82亿kW·h增加到2011年的520亿kW·h，十年间增加了5.4倍，且仍可能维持这种快速增长的态势[1]。

如何降低家用空调能耗引起了越来越多研究者的关注。

理论上讲，有两条技术路线可以实现空调能效的提升。

一是静态提升，即在标准工况下，用尽量少的能耗来产生额定的制冷量，其主要通过对空调硬件进行优化，如改善压缩机性能或提升换热器的换热效率等来实现；二是动态提升，即在复杂多变的真实工况下，让空调输出的制冷量更好地匹配制冷需求，减少不必要的动态损耗，其主要通过空调系统的控制目标优化以及变频运行来实现，相应的变频控制算法（包含目标优化算法）是实现动态节能的关键。

相比之下，后者无需对空调结构进行大幅度的改动，成本较低，并且能同时兼顾室内热舒适的改善，达到较好的效果。

本文首先介绍了变频空调的节能原理和相关的基本控制算法，然而变频空调的节能潜力不止于此，进一步，本文将结合中央空调节能控制算法，对基于空调模型的节能控制算法和基于舒适度的节能控制算法进行阐述。

最后本文介绍了基于人体真实体感数据而不仅仅是回风数据的家用空调控制算法。

1 变频空调节能原理在实际应用中，空调需要处理的冷负荷随天气、人员等因素发生变化，要将室内温度控制在设定点上，需要对空调的制冷量进行调节。

设计论文题目：利用PLC、变频器设计中央空调节能改造系统设计时间：~系别：电子电气工程系设计班级小组：电气083班（第一组）指导教师：设计学生：摘要作为现代使人生活舒适的家用电器，空调可以说与人们的生活紧密相关。

在现代社会中，它已像冰箱、电视一样，成为人类不可缺少的生活电器。

①经济节能：每个区间末端风机盘管可自行调节温度，区间无人时可关闭，系统根据实际负荷做自动化运行，开机计费，不开机不计费，有效节约能源和运行费用。

②环保：主机采用水源热泵型机组，电制冷，没有燃烧过程，避免了排污；整个系统为密闭式管路系统，可避免霉菌灰尘等杂质对系统的污染，使环境清新优美，特别适于高档别墅、高级公寓与写字楼的使用。

③节约空间：主机体积小巧，不设机房，无需占用设备层，减少公用设施和土建投资，室内末端暗藏在吊顶内，极易配合屋内装修。

④个性化：中央空调系统以区间为单元，满足用户不同区间需求，室内末端安装采用暗藏方式，不影响室内的审美观，不占据室内空间，适应用户的个性化需求。

⑤简化管理：于采用不同区间单独控制系统为用户所有，产权关系明确，可简化空调设施管理。

⑥提升档次：中央空调主机可以避免破坏楼体的整体外观，使用户充分享受高档综合环境的同时，提升产品质量及量贩档次。

⑦投资方便：可根据量贩发展情况，分期分批投资添置空调系统，同时量贩档次提升，因此资金周转快，有效地利用资金更进一步开发。

而可编程控制器PLC是根据顺序逻辑控制的需要发展起来的，是专门为工业环境应用而设计的数字运算操作的电子装置。

它具有可靠性高，操作灵活，拓展型号等优点，不仅能满足设计系统的精度，还可以降低能耗，节约能源，减小运行费用。

再加上变频器的使用，把380V的交流变成直流再变成频率可调的交流电，实现电机的无级调速，比较省电，比直流调速维护方便。

本论文就是在己有的通用变频器的基础上，采用PLC对电机进行控制，通过合理的选择和设计，对中央空调系统进行变频调速，通过调速来改变耗能大小，提高了资源的利用率，达到理想的控制效果。

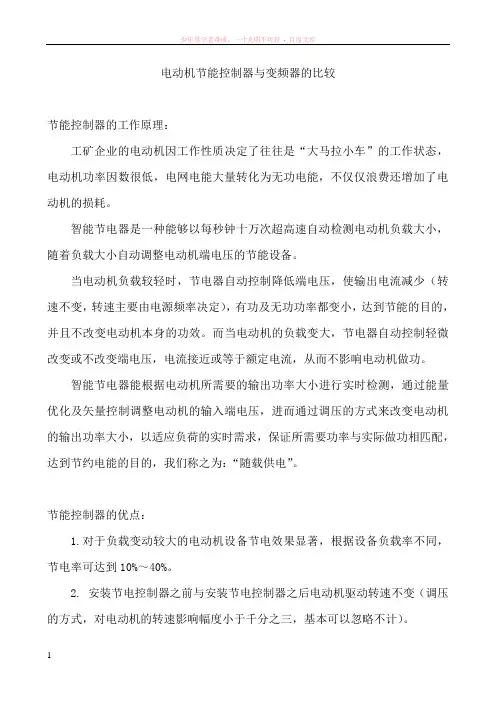

电动机节能控制器与变频器的比较节能控制器的工作原理：工矿企业的电动机因工作性质决定了往往是“大马拉小车”的工作状态，电动机功率因数很低，电网电能大量转化为无功电能，不仅仅浪费还增加了电动机的损耗。

智能节电器是一种能够以每秒钟十万次超高速自动检测电动机负载大小，随着负载大小自动调整电动机端电压的节能设备。

当电动机负载较轻时，节电器自动控制降低端电压，使输出电流减少（转速不变，转速主要由电源频率决定），有功及无功功率都变小，达到节能的目的，并且不改变电动机本身的功效。

而当电动机的负载变大，节电器自动控制轻微改变或不改变端电压，电流接近或等于额定电流，从而不影响电动机做功。

智能节电器能根据电动机所需要的输出功率大小进行实时检测，通过能量优化及矢量控制调整电动机的输入端电压，进而通过调压的方式来改变电动机的输出功率大小，以适应负荷的实时需求，保证所需要功率与实际做功相匹配，达到节约电能的目的，我们称之为：“随载供电”。

节能控制器的优点：1.对于负载变动较大的电动机设备节电效果显著，根据设备负载率不同，节电率可达到10%～40%。

2. 安装节电控制器之前与安装节电控制器之后电动机驱动转速不变（调压的方式，对电动机的转速影响幅度小于千分之三，基本可以忽略不计）。

3.综合保护：具有软启动、无触点电子开关、无功自动补偿、降低热损耗、软停机、断相、过流、短路、三相不平衡等综合保护功能，4. 节能控制器自带旁路系统，遇到故障时可自动或手动旁路（工频）运行，不影响设备正常工作。

5. 节能控制器技术先进，设计合理，适用于所有变动负载的电动机，运行稳定性好，使用寿命达10年以上，维修方便，在节电类产品中价格较低，性价比高。

节能控制器的缺点：1、相对变频器占用空间较大。

2、对于恒定负载的电动机（如风机、水泵）本产品节电效果不明显。

变频器的工作原理：变频器是通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

电动机使用变频器的作用就是为了调速，并降低启动电流。
