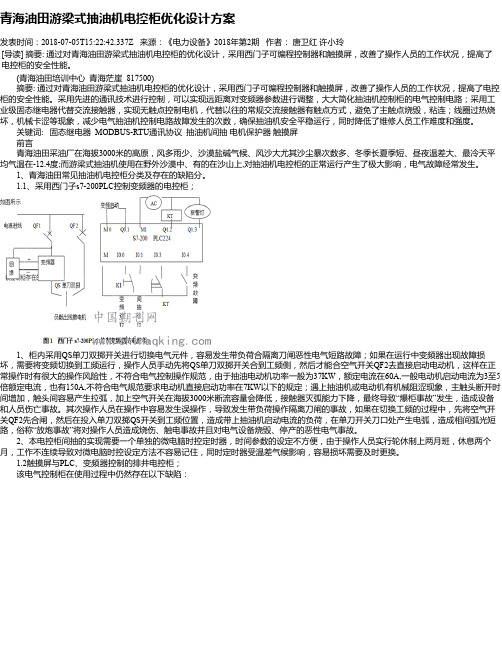

青海油田游梁式抽油机电控柜优化设计方案发表时间：2018-07-05T15:22:42.337Z 来源：《电力设备》2018年第2期作者：唐卫红许小玲[导读] 摘要: 通过对青海油田游梁式抽油机电控柜的优化设计，采用西门子可编程控制器和触摸屏，改善了操作人员的工作状况，提高了电控柜的安全性能。
(青海油田培训中心青海茫崖 817500)摘要: 通过对青海油田游梁式抽油机电控柜的优化设计，采用西门子可编程控制器和触摸屏，改善了操作人员的工作状况，提高了电控柜的安全性能。
采用先进的通讯技术进行控制，可以实现远距离对变频器参数进行调整，大大简化抽油机控制柜的电气控制电路；采用工业级固态继电器代替交流接触器，实现无触点控制电机，代替以往的常规交流接触器有触点方式，避免了主触点烧毁，粘连；线圈过热烧坏，机械卡涩等现象，减少电气抽油机控制电路故障发生的次数，确保抽油机安全平稳运行，同时降低了维修人员工作难度和强度。
关键词: 固态继电器 MODBUS-RTU通讯协议抽油机间抽电机保护器触摸屏前言青海油田采油厂在海拔3000米的高原，风多雨少、沙漠盐碱气候、风沙大尤其沙尘暴次数多、冬季长夏季短、昼夜温差大、最冷天平均气温在-12.4度;而游梁式抽油机使用在野外沙漠中、有的在沙山上,对抽油机电控柜的正常运行产生了极大影响，电气故障经常发生。
1、青海油田常见抽油机电控柜分类及存在的缺陷分。
1.1、采用西门子s7-200PLC控制变频器的电控柜；1、柜内采用QS单刀双掷开关进行切换电气元件，容易发生带负荷合隔离刀闸恶性电气短路故障；如果在运行中变频器出现故障损坏，需要将变频切换到工频运行，操作人员手动先将QS单刀双掷开关合到工频侧，然后才能合空气开关QF2去直接启动电动机，这样在正常操作时有很大的操作风险性，不符合电气控制操作规范，由于抽油电动机功率一般为37KW，额定电流在60A,一般电动机启动电流为3至5倍额定电流，也有150A,不符合电气规范要求电动机直接启动功率在7KW以下的规定；遇上抽油机或电动机有机械阻涩现象，主触头断开时间增加，触头间容易产生拉弧，加上空气开关在海拔3000米断流容量会降低，接触器灭弧能力下降，最终导致“爆柜事故”发生，造成设备和人员伤亡事故。

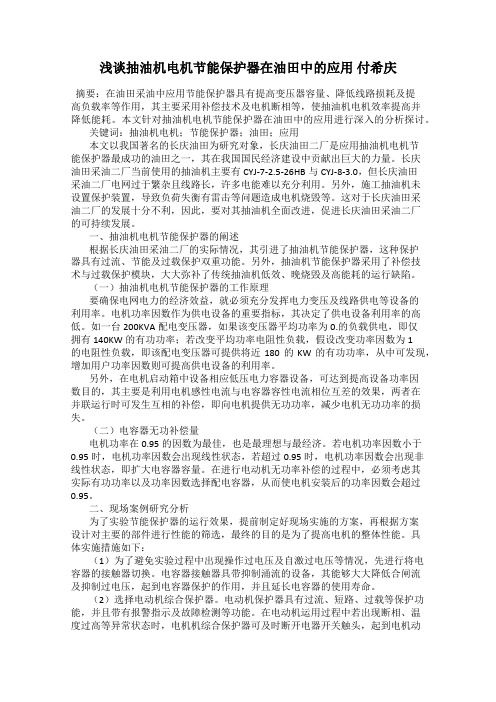

浅谈抽油机电机节能保护器在油田中的应用付希庆摘要：在油田采油中应用节能保护器具有提高变压器容量、降低线路损耗及提高负载率等作用，其主要采用补偿技术及电机断相等，使抽油机电机效率提高并降低能耗。
本文针对抽油机电机节能保护器在油田中的应用进行深入的分析探讨。
关键词：抽油机电机；节能保护器；油田；应用本文以我国著名的长庆油田为研究对象，长庆油田二厂是应用抽油机电机节能保护器最成功的油田之一，其在我国国民经济建设中贡献出巨大的力量。
长庆油田采油二厂当前使用的抽油机主要有CYJ-7-2.5-26HB与CYJ-8-3.0，但长庆油田采油二厂电网过于繁杂且线路长，许多电能难以充分利用。
另外，施工抽油机未设置保护装置，导致负荷失衡有雷击等问题造成电机烧毁等。
这对于长庆油田采油二厂的发展十分不利，因此，要对其抽油机全面改进，促进长庆油田采油二厂的可持续发展。
一、抽油机电机节能保护器的阐述根据长庆油田采油二厂的实际情况，其引进了抽油机节能保护器，这种保护器具有过流、节能及过载保护双重功能。
另外，抽油机节能保护器采用了补偿技术与过载保护模块，大大弥补了传统抽油机低效、晚烧毁及高能耗的运行缺陷。
（一）抽油机电机节能保护器的工作原理要确保电网电力的经济效益，就必须充分发挥电力变压及线路供电等设备的利用率。
电机功率因数作为供电设备的重要指标，其决定了供电设备利用率的高低。
如一台200KVA配电变压器，如果该变压器平均功率为0.的负载供电，即仅拥有140KW的有功功率；若改变平均功率电阻性负载，假设改变功率因数为1的电阻性负载，即该配电变压器可提供将近180的KW的有功功率，从中可发现，增加用户功率因数则可提高供电设备的利用率。
另外，在电机启动箱中设备相应低压电力容器设备，可达到提高设备功率因数目的，其主要是利用电机感性电流与电容器容性电流相位互差的效果，两者在并联运行时可发生互相的补偿，即向电机提供无功功率，减少电机无功功率的损失。
