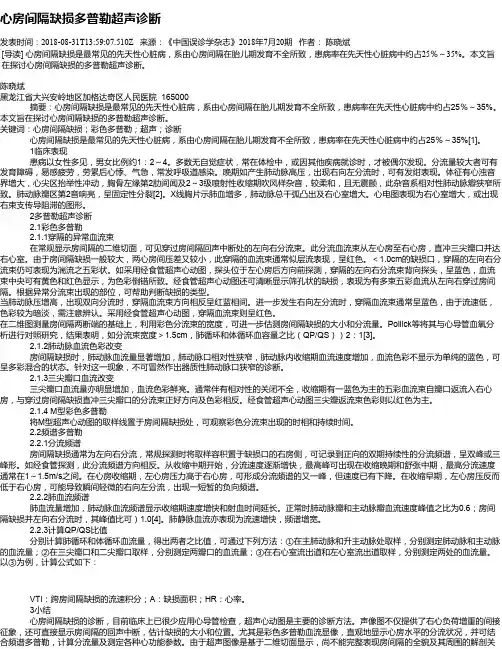

房室间隔缺损超声诊断

四腔观，房间隔局部回声中断 echo discontinuation of atrial septum
两处缺损
超声心动图表现
ASD二维超声分型示意图
A:正常房间隔；B：中央型ASD；C：原发孔ASD；D：腔静脉型 ASD （引自钱蕴秋主编“超声诊断学”第2版p252）
超声心动图表现
正常
原发孔ASD
完全型心内膜垫缺损
A型 最常见，约占75%。前共瓣有腱索附着在室间隔 缺损 的顶端或两侧。 B型 少见，前共瓣二尖瓣腱索附着在右室面异常的乳头肌上。 C型 共同房室瓣无二、三尖瓣之分，腱索呈漂浮状，约占25%
状或2个；可合并其他畸形。
概
论
继发孔房间隔缺损
(foramen secundum defect)
中央型：约76％
腔静脉型：约15.5％ 混合型：约8.5％
概
论
心房水平左向右分流
右心血流量增加→右心系统扩大;严重 病例后期出现肺动脉压↑ →右室、右 房压↑ →心房水平分流方向变化
概
论
合并 畸形
超声心动图诊断要点 房缺残端
腔静脉型 ASD
原发孔型 ASD
超声心动图表现
间接征像
绝大多数伴有三尖瓣收缩期反流（CDFI五彩相嵌显像） 系三尖瓣相对性关闭不全所致。
超声心动图表现
（三）频谱多普勒超声心动图
(spectra doppler echocardiography, SDE)
超声心动图表现
房缺处全心动 周期正向分流 频谱，始于收 缩中、晚期， 持续至舒张末 期，分流速度 一般1.2m/s左 右。
TEE可确ห้องสมุดไป่ตู้筛孔状房缺
筛孔状房缺二维动态
筛孔状房缺CDFI动态
(Patent ductus arteriosus defect)
动脉导管未闭(PDA)
1.动脉导管解剖
动脉导管未闭(PDA)
• 胎儿时期，由于肺无呼吸作用，大约60% 以上的右心排血量由主肺动脉经导管转 入降主动脉。
• 出生后，肺血管扩张，压力增大，大多 数3个月内闭塞。
病例分析
三尖瓣血流速度增快
三尖瓣反流
右室流出道无狭窄
肺动脉口血流速度增快
可能的诊断？采用哪种方法进一步检查？
病例分析
TEE诊断下腔型ASD
为什么漏诊？
进
展
实时三维超声 (Real-time 3D)
有助于比邻结构显示，扇角、分辨率有 待提高
进展
RT-3DE图像分析
RT-3DE用于右心功能研究较2D有优势
超声心动图表现
房缺并肺动脉高压
Bidirectional shunt of ASD
RA LA
房缺分流方向发生改变
RA LA
超声心动图表现
肺动脉瓣返流压差 提示肺动脉舒张压增高
三尖瓣返流压差提示肺动脉 收缩压明显增高
特殊检查
经食管超声心动图
(transesophageal echocardiography, TEE)
小
结
CDFI过室间隔分流
各种类型VSD在左室长轴观几 乎均可显示
小
结
膜部VSD分流位置
短轴观紧邻三尖瓣隔瓣
五腔观位于主动脉瓣下
小
结
漏斗部、肌部VSD分流位置
嵴内
干下
肌部
小
结
临床价值
1. 2DE对小VSD诊断与仪器 性能和检查者经验关系密切； 2. CDFI可迅速、准确检出小VSD； 3. 2DE、多谱勒超声对单纯VSD的正确 诊断率达 98%～100% 鉴别诊断 VSD合并Eisenmeger综合征与法四鉴别
RV LV
室间隔与左室后壁同向运动
正常对照
echocardiogram features
二维超声右心容量负荷过重表现
右心系统扩大，右室流出道增宽
Dilatation of cor dextrum and widen of right ventricle output
超声心动图表现
直接征像(direct sign)
小房缺和腔静脉型房缺可能 漏诊
小
结
TEE可确诊小房缺
Transesophageal echocardiography could confirm the diagnosis of small ASD
小
结
TEE可确诊腔静脉型房缺
Transesophageal echocardiography could confirm the diagnosis of the vena cava ASD
动脉导管未闭(PDA)
血流动力学改变 分流量的大小取决于导管的粗细和主 动脉与肺动脉之间的压差。分流量大者导 致左房左室增大，肺动脉内径增宽，严重 者产生肺动脉高压，出现心力衰竭和艾森 曼格综合症。
动脉导管未闭(PDA)
临床表现： • 取决于导管的粗细，细导管在剧烈 运动后有心悸、气短等，严重者可出现 紫绀。典型体征：胸骨左缘第二、三肋 间连续性机器样粗糙杂音。
动脉导管未闭(PDA)
5.CW在肺动脉内检测到双期连续性正向湍流 频谱，持续整个心动周期。
(Ultrasonic diagnosis of ventricular septal defect)
概
论
室间隔缺损（Ventricular septal defect, VSD，室缺）是由于 胚胎期室间隔发育不全，心室间形成 的异常通道，发病率居先天性心脏病 的首位，约23%。 单独存在，或为复杂性心血管畸形 的组成部分。
超声心动图在VSD介入治疗 中的作用
echocardiography in interventional therapy of VSD
•选择适合封堵治疗的病例； •监测封堵治疗过程及及时评估效果
小结
VSD超声诊断要点
小
结
2DE明确显示室间隔局部中断
漏斗部室缺：主动脉根部短轴12点至肺动脉瓣之间室间隔中断; 膜部室缺：三尖瓣隔瓣基底部至主动脉根部短轴12点钟处; 肌部间隔缺损：距主动脉瓣较远
房间隔缺损超声诊断要点
（Main points of ultrasonic echocardiogram）
多切面显示房间隔中断
CDFI有过隔分流
小
结
舒张期为主的全心动周期分流频谱
三尖瓣口血流速度增快
肺动脉口血流速度增快
小
结
临床价值（Clinical value）
原发孔房缺、1cm以上的中央 型房缺容易诊断
血流动力学及临床
心室水平收缩期左向右分流 左室容量负荷增大为主，大室缺（1.0cm）以上， 产生肺动脉高压（Eisenmeger）综合征 L3-4粗糙响亮的全收缩期杂音
概
论
合并 畸形
超声心动图诊断要点 缺损毗邻
关系 Main points of echocardiography
位置、大小
超声心动图表现
大动脉短轴切面，CDFI示分流位于12点处
多个VSD动态图
多个小VSD
二维箭头所示
同一病例CDFI动态
室间隔膜部瘤伴缺损
室间隔膜部向右室呈瘤样扩张膨出
左室－右房通道
又称左室右房漏，一种特殊类型的室间隔缺损
超声心动图表现
（二）频谱多普勒超声心动图
(spectra doppler echocardiography, SDE)
动脉导管未闭(PDA)
超声诊断要点 直接征象： • 1）胸骨旁左缘动脉 导管切面示降主动 脉与肺动脉分叉处 或左肺动脉之间 局部回声失落
动脉导管未闭(PDA)
• 2 ）左房、左室扩大 • 3 ）肺动脉内径增宽
动脉导管未闭(PDA)
4.CDFI示收缩期与舒张期降主动脉以红色 为主的五彩镶嵌血流束经动脉导管沿肺 动脉外侧壁上行。
正常心脏四腔切面CDFI
ASD左向右分流动态图 （直接征象）
Normal view of apical four chamber view of CDFI
the movie of left to right shunt
超声心动图表现
不同房缺分流示意图
继发孔型 ASD
原发孔型ASD
超声心动图表现
中央型 ASD
干下型（漏斗部）VSD
位于肺动脉瓣下
肌部VSD
二维图
CDFI显像
彩色多普勒血流显像（CDFI）
过室间隔异常血流束的起始宽度与缺损口 大小接近；
嵴下型室间隔缺损
缺损上缘及分流靠近12点钟
干下型室间隔缺损
分流紧邻肺动脉瓣环
嵴内型室间隔小缺损
左室长轴切面缺损及分流紧邻主动脉瓣
嵴内型室间隔小缺损
频谱多普勒超声心动图
正向或双向高速收缩期射流，流速达2米/秒以上， 多数 在4米/秒左右
干下型室间隔缺损，肺动脉高速血流易误诊为肺动脉狭窄
超声心动图表现
（三）实时三维超声心动图
(Real-time 3DE)
进
展
实时三维超声
进
展
实时三维显示室缺形态
进
展
VSD致肺动脉瓣关闭不全实时三维
进
展
进
展
超声心动图在ASD介入治疗中的作用
echocardiography in interventional therapy of ASD
选择适合封堵治疗的病例（中央型ASD）
进
展
实时监测，指导封堵器 释放
monitoring during the operation
封堵治疗前
封堵治疗后即刻
小
结
声束方向与房间隔垂直，房间隔位于超声近
场，图像显示更清晰，不会出现超声显像盲
