3.21 渐开线圆柱直齿轮
作者：CAD教育网周四新.cadedu.
建立如图3-459 所示的渐开线圆柱直齿轮模型。

图3-460 所示为渐开线几何示意图，图中r 为基圆半径，φ为展开角，由渐开线的定义
可推得圆的渐开线参数方程为：x=r*cos(φ)+(r*φ*pi/180)*sin(φ) y=r*sin(φ)－(r*φ*pi/180)*cos(φ)
图3-459
图3-460
在该例中控制渐开线的参数与公式说明如下：模数：m=5 齿数：z=17 压力角：A=20 基圆半径：r=(m*z*cos(A))/2 渐开线展开角：fi=t*90 (t 是从0 到1 的数，也就是说展开角从0°～90°取值）展开的弧长：Ar
c=(pi*r*t)/2 (t 是从0 到1 的数，也就是说展开的弧长从0～1/4 圆
周
周长取值）分度圆直径：d=m*z 齿顶圆直径：da=m*(z＋2) 齿根圆直径：df=m*(z－2.5) 渐开线的参数方程：x=r*cos(fi)＋Arc*sin(fi)
y=r*sin(fi)－Arc*cos(fi) z=0
构建该模型主要使用拉伸特征、变截面扫描特征、切割特征、阵列特征以及使用参数和方程式控制曲面形状等工具。

该模型的基本制作过程如图3-461 所示。

图3-461
步骤1 建立新文件
1.（1）单击菜单【文件】→【新建】命令，打开〖新建〗对话框。

2.（2）选择”零件”类型，在〖名称〗栏中输入新建文件名称“3-21”。

3.（3）单击【确定】按钮，进入零件设计工作环境。

步骤2 使用拉伸工具建立齿轮基体
1.（1）单击按钮，打开拉伸特征操控板。

选择拉伸为实体，拉伸尺寸为“16”。

（2）单击按钮，打开〖剖面〗对话框。

选择FRONT 基准面为草绘平面，RIGHT 基准面为视图方向参照。

（3）单击【草绘】按钮，进入草绘工作环境。

（4）绘制如图3-462 所示的拉伸截面（本例齿顶圆直径为“φ95”，轴孔与键槽尺寸请参照有关设计手册选取）。

（5）单击
图3-462
按钮，返回拉伸特征操控板。

单击
按钮，完成拉伸特征的建立，如图
3-463 所示。

图3-463
步骤3 建立渐开线
（1）单击菜单【插入】→【模型基准】→【曲线】命令，系统弹出〖曲线选项〗菜单，如图3-464 所示。

图3-464
1.（2）单击菜单【从方程】→【完成】命令，系统弹出〖得到坐
标系〗菜单和〖曲线：从方程〗对话框，如图3-465 所示。

2.（3）在模型树中选取系统默认的坐标系“PRT_CSYS_DEF”，系统弹出如图3-466 所示的〖设置
坐标类型〗菜单。

图3-465
图3-466
（4）选择坐标类型为【笛卡尔】，系统弹出如图3-467 所示的〖rel.
ptd-记事本〗窗口。

窗口中给出一个利用笛卡尔坐标系输入参数方程的简明例子。

图3-467
1.（5）在记事本中填写渐开线参数方程，如图3-468 所示。

2.（6）单击记事本窗口中的菜单【文件】→【保存】命令，保存当前的修改。

3.（7）单击记事本窗口中的菜单【文件】→【退出】命令，关闭记事本窗口，完成对方程式的添
加。

4.（8）单击【确定】按钮，完成曲线的建立，如图3-469 所示。

图3-468
图3-469
步骤4 建立齿轮的基圆、齿根圆与分度圆
作者：CAD教育网周四新.cadedu.
1.（1）单击草绘基准曲线按钮，打开〖草绘的基准曲线〗对话框。

2.（2）选择FRONT 基准面为草绘平面，其它接受系统默认设置。

3.（3）单击【草绘】按钮，进入草绘工作环境。

4.（4）单击绘制圆按钮，分别绘制圆心与基准中心重合的三个圆，将三个圆的直径尺寸修改
为：“85”（分度圆直径）、“79.87”（基圆直径）、“72.5”（齿根圆直径），如图3-470
所示。

图3-470
（5）单击按钮，完成三个圆的建立，结果如图3-471 所示。

图3-471
步骤5 镜像渐开线
1.（1）选中上面建立的渐开线曲线，
单击按钮。

2.（2）选择TOP 基准面为镜像平面，
单击按钮，结果如图3-472 所示。

图3-472
步骤6 旋转复制渐开线曲线
1.（1）在模型树中选取镜像复制的渐开线，单击移动工具按钮。

2.（2）在打开的特征操控板中，选中按钮，然后选取基准轴线“A_2 ”为旋转参照。

3.（3）输入旋转角度为“12.33°”(注：若齿槽等于齿厚，则360°÷34＋1.74°=12.33°) 各项设置如
图3-473 所示。

图3-473
（4）单击按钮，结果如图3-474 所示。

图3-474
1.（5）操作同上，旋转复制刚刚旋转复制完成的渐开线，只是与
原来旋转方向相反，旋转的角度为“21.18°”，且在〖参照〗面板选中“保留原件”选项，如图3-475 所示。

2.（6）单击按钮，完成曲线的旋转复制，结果如图3-476 所示。

图3-475
图3-476
步骤7 建立齿槽轮廓曲线
1.（1）单击草绘基准曲线按钮，打开〖草绘的基准曲线〗对话框。

2.（2）单击【使用先前的】按钮，单击【草绘】按钮，进入草绘工作环境。

3.（3）单击按钮，在打开的〖类型〗对话框选中“环”，然后分别选中齿顶圆、齿根圆和两条
渐开线，如图3-477 所示。

4.（4）单击〖类型〗对话框的【关闭】按钮，关闭此对话框。

5.（5）单击按钮，绘制两条与渐开线相切的线段，连接齿根圆与两条渐开线（绘制与渐
图3-477
开线相切线段的方法：绘制时轻移鼠标，当光标附近出现字符“T” 时单击左键确认即可，如图3-478 所示。

）。

1.6）单击“动态修剪剖面图元”按钮，剪除齿槽轮廓线以外的
所有图素。

2.（7）单击草绘工具栏中的按钮，完成齿槽轮廓线的绘制，结果如图3-479 所示。

图3-479
步骤8 切出第1 个齿槽
作者：CAD教育网周四新.cadedu.
（1）单击特征工具栏的按钮，打开拉伸特征操控板。

1.（2）单击按钮，打开〖剖面〗对话框，单击【使用先前的】按钮，单击【草绘】按钮，
进入草绘工作环境。

2.（3）单击按钮，选取步骤7 建立的齿槽轮廓曲线，选中的结果如图3-480 所示。

图3-480
1.（4）单击按钮，返回拉伸特征操控板。

2.（5）选择“穿透”方式，选中去除材料按钮，如图3-481 所示。

图3-481
（6）调整特征的生成方向与去除材料方向为如图3-482 所示。

图3-482
（7）单击按钮，完成齿轮的第1 个
切槽，结果如图3-483 所示。

图3-483
步骤9 倒圆角
1.（1）单击特征工具栏中的按钮，打开圆角特征操控板。

2.（2）选取如图3-484 中箭头指示的齿根处两条边线，设定圆角半径值为“2”。

图3-484
（3）单击按钮，完成齿槽圆角的建立，如图3-485 所示。

图3-485
步骤10 旋转方式复制齿轮切槽
1.（1）单击菜单【编辑】→【特征操作】命令，打开
〖特征〗菜单。

2.（2）单击【复制】→【移动】→【选取】→【独立】
→【完成】命令。

3.（3）按下Ctrl 键，选择建立的齿槽特征和圆角特
征，单击鼠标中键确认选择。

4.（4）单击【旋转】→【曲线/边/轴】命令，然后选择模型中的基准轴线“A_2”。

5.（5）单击【正向】按钮，接受系统默认的转动方向，在信息区显示的文本框中输入转角值：“2
1.18”。

（6）依次单击【完成移动】、【完成】命令，单击鼠标中键，完成齿槽特征的复制，如图3-486 所示。

图3-486
步骤11 阵列复制齿槽
（1）在模型树中选中步骤11 复制的切槽特征，单击按钮，打开阵列特征操控板，模型中显示尺寸，如图3-487 所示。

图3-487
1.（2）选择角度尺寸“21.18o”，在弹出的文本框中输入角度尺寸
增量为“21.18”，在操控板中输入阵列数为“16”，如图3-488 所示。

2.（3）单击按钮，完成全部轮齿的建立，结果如图3-489 所示。

图3-488
图3-489
步骤12 隐藏曲线
1.（1）单击位于模型树上方的【显示】按钮，在打开的菜单中单击【层树】选项，如图3-490 所
示。

2.（2）在打开的层树中选中如图3-491 所示的两个包含曲线的层，单击右键，在弹出的快捷菜单
中单击“遮蔽层”选项。

图3-490
图3-491
（3）最终完成的结果如图3-492 所示。

图3-492
步骤13 保存模型
作者：CAD教育网周四新.cadedu.
单击菜单【文件】→【保存】命令，单击按钮，保存当前建立的零件模型。

合集下载

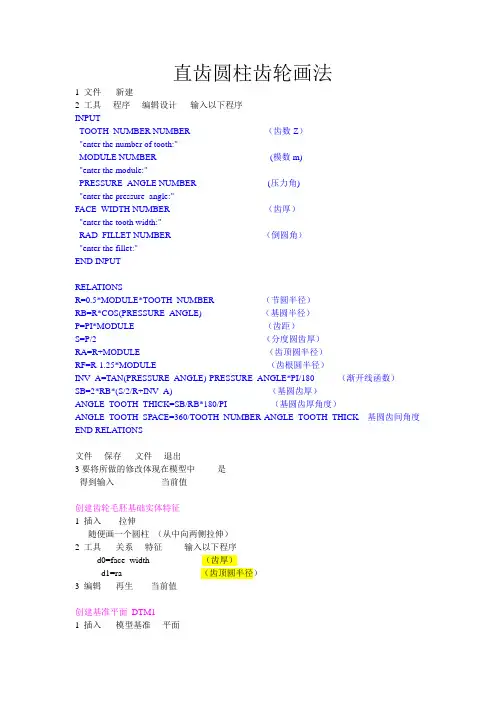

pro-e 直齿圆柱齿轮画法
