08 母 线 保 护

证， 在回路电阻测试仪输出中含有 １０Ｈ 的交流 ０ ｚ 分量 ， 当直 流 电 阻测 试 仪 输 出 电流 大 于 ｌ ０Ａ时 ，
Ｃ Ｔ监 视 继 电 器 两 端 电 压 均 在 １ 以上 。试 验 ０Ｖ
为防止类似事件的发生 ， 在此次模拟试验及 原 因查 找 的基 础 上 ， 于此 类 断 路 器 的直 流 电 阻 对 试验工作增加 了以下安全措施 ： 选在母线停 电检 修的时间进行或试验前停掉相关保护（ 如切断 ｃ Ｔ
断路 器 直 流 电 阻 测 试 仪 、 线 Ｃ ２０／ 母 Ｔ（ ００
１ 、 Ａ） 高阻 继 电器 （ Ｐ—Ａ Ｉ １ ０ Ｚ） Ｃ ’ ＭＢ ２Ｉ Ａ ５ Ｈ 、 ｑ 二
次回路 监视 继 电器 、 Ｖ 交 直 流信 号输 出 仪 、 Ａ Ｏ Ｆ Ｕ Ｅ示波 表 、 用表 、 ＬＫ 万 导线 若干 。
路 器上进 行工 作 。 ２ 初步 原 因分析
３ 模拟 试验
为查找 并验证 Ｃ Ｔ掉 牌初 步分析 的原 因 ， 电气 班在试验室使用 同型号 的实物进行 了模拟试验 。
３ １ 试 验 器 材 ．
Ｃ Ｔ保 护掉牌 必 须具 备 的条 件 为 ： Ｃ 在 Ｔ监视
继 电器 两 端 电压超 过 ６Ｖ且 时间 超过 ３ ｓ 。其接 线 见 图 １ 。
行。
作者简介 ：
许继刚 （９ ８ ） 男 ， １７ ・ ， 河南渑池人 ， 副处长 ， 工程师 ， 士， 事水电 硕 从 工程项 目管理工作 ；
王 勇 飞 （ ９３ ） 男 ， 南 开 封 人 ， 处 长 ， 理 工 程 师 ， 士 ， 事 １８一， 河 副 助 学 从 工 程 项 目安 全 管 理 工 作 ． （ 任编辑 ： 燕辉 ） 责 李

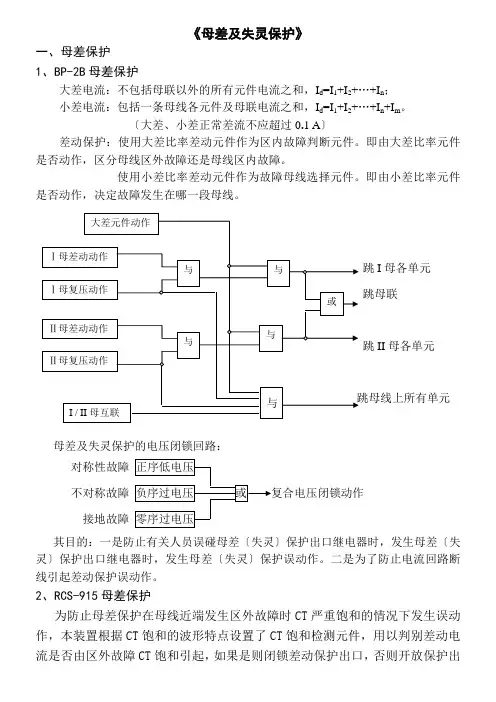

《母差及失灵保护》一、母差保护 1、BP-2B 母差保护大差电流：不包括母联以外的所有元件电流之和，I d =I 1+I 2+…+I n ； 小差电流：包括一条母线各元件及母联电流之和，I d =I 1+I 2+…+I n +I m 。

〔大差、小差正常差流不应超过0.1 A 〕差动保护：使用大差比率差动元件作为区内故障判断元件。

即由大差比率元件是否动作，区分母线区外故障还是母线区内故障。

使用小差比率差动元件作为故障母线选择元件。

即由小差比率元件是否动作，决定故障发生在哪一段母线。

跳I 母各单元跳母联跳II 母各单元母差及失灵保护的电压闭锁回路： 对称性故障 不对称故障 接地故障 其目的：一是防止有关人员误碰母差〔失灵〕保护出口继电器时，发生母差〔失灵〕保护出口继电器时，发生母差〔失灵〕保护误动作。

二是为了防止电流回路断线引起差动保护误动作。

2、RCS-915母差保护为防止母差保护在母线近端发生区外故障时CT 严重饱和的情况下发生误动作，本装置根据CT 饱和的波形特点设置了CT 饱和检测元件，用以判别差动电流是否由区外故障CT 饱和引起，如果是则闭锁差动保护出口，否则开放保护出口。

由谐波制动原理构成的CT 饱和检测元件。

母差保护的工作框图(以I 母为例)二、远传/1、远传：线路T 接高抗器、3/2接线开关失灵〔或死区故障〕时启动远传。

〔远传的本质是通过本侧保护利用通道将开入接点状态反映到对侧对应的开出接点上〕。

2、远跳：一般母差〔失灵〕保护动作时，通过光纤差动保护远跳对侧。

〔远 跳在整定时要经对侧保护启动控制〕。

母差〔失灵〕保护将线路跳闸的同时，向线路对侧发出允许跳闸、解除闭锁脉冲或远跳脉冲，将对侧开关跳闸。

〔目的是防止在线路开关与CT 之间发生短路时，对侧的保护以Ⅱ段时限跳闸。

〕N大差比率差动元件 I I 母电压闭锁开放II I 母比率差动元件 大差谐波制动开放I 母母差〔失灵〕保护动作后，同时通过纵联保护跳故障母线线路的对侧开关，对于光纤差动保护，通过远跳跳对侧后对侧不重合，对于高频闭锁式保护或光纤允许式保护，对侧纵联保护动作后重合闸动作一次。

一、固定连接方式的母线完全差动保护
缺点：
1、固定连接破坏时，无选择能力，将切除两 条母线。 2、因要躲外部故障时的最大不平衡电流，灵 敏度较低。 3、由于采用了速饱和变流器，动作时间较慢， 不能快速切除故障。
二、母联电流相位比较式母线差动保护
这种保护是在具有固定连接元件的母线电流差 动保护的基础上改进而来的。它利用比较母联 开关中的电流与总的差电流的相位作为故障母 线的选择元件。 当一母故障时，故障电流从二母通过母联流向 一母。当二母故障时，故障电流从一母通过母 联流向二母。而总差流是反映母线故障的，相 位不变，因此，只要母联有电流流过，选择元 件就能正确动作。
母联I2>I2BYZ
>＝1
母联I0>I0BYZ
管理板： 设总起动元件，起动后开放出口继电器 的正电源，同时完成故障录波功能。
RCS-915A/B型母线保护装置
三、母差保护原理： 1、TA极性要求：
各出线TA同名端在母线侧，母联TA同名端在一 母侧。 2、差动回路的大差、小差之分： 大差回路是指除母联开关和分段开关外所有 支路电流所构成的差动回路。 小差回路是指该段母线上所连接的所有支路 （含母联和分段） 大差回路判别母线区内还是区外故障，小 差回路用以故障母线的选择。
I1
电流比相式保护的缺点：
当两条母线所接电源严重不平衡时，大电源
所在母线内部故障，小电源提供母联电流不 能启动继电器时，母差将拒动； 母联TA为单侧设置时，在母联与TA之间发生 故障，故障母线不能快速切除； 双母线分裂运行时，动作失去选择性；动作 时间较长，当TA严重饱和时，可能失去选择 性。 从电网的发展来看，无论是从性能上还是运 行维护等方面，该保护都越来越难以满足要 求，LXB型母差保护将逐渐被替换。

WMH-801 九统一智能变电站 220kV 微机母线保护技术说明书 1. 应用说明 WMH-801 系列是全面支持新一代智能变电站的继电保护装置。满足国网公司 《Q/GDW441—2010 智能变电站继电保护技术规范》 、 《Q／GDW 1175-2013 变压器、 高压并 联电抗器和母线保护及辅助装置标准化设计规范》等标准的规范要求。所有保护装置按照 《Q/GDW1396—2012 IEC61850 工程继电保护应用模型》 、 《Q/GDW XXX-201X 继电保护信 息规范》的规范要求进行建模。保护装置在满足“可靠性、选择性、灵敏性、速动性”的基 础上，利用电子式互感器的特性进行了一些新原理、新特性的保护性能提升工作。
WMH-801 九统一智能变电站 220kV 微机母线保护技术说明书
目
录
1. 概述.................................................................. 1 1.1. 应用范围 .......................................................... 1 1.2. 保护配置 .......................................................... 1 1.3. 装置主要特点 ...................................................... 2 2. 技术指标.............................................................. 3 2.1. 基本电气参数 ...................................................... 3 2.2. 主要技术指标 ...................................................... 4 2.3. 环境条件 .......................................................... 7 2.4. 通信接口 .......................................................... 7 3. 保护原理介绍.......................................................... 7 3.1. 差动保护 .......................................................... 7 3.2. 母联失灵保护 ..................................................... 18 3.3. 断路器失灵保护 ................................................... 20 3.4. 母联充电过流保护 ................................................. 23 3.5. 母联非全相保护 ................................................... 24 3.6. PT 断线告警 ....................................................... 25 3.7. 运行方式识别 ..................................................... 25 3.8. 自检功能 ......................................................... 28 4. 保护装置输出信息..................................................... 31 4.1. 保护动作信息 ..................................................... 31 4.2. 在线监测信息 ..................................................... 32 4.3. 装置告警信息 ..................................................... 33 4.4. 状态变位信息 ..................................................... 36 5. 装置硬件介绍及典型接线............................................... 43 5.1. 装置整体介绍 ..................................................... 43 5.2. 结构与安装 ....................................................... 46 5.3. 装置插件介绍 ..................................................... 48 5.4. SV 采样装置过程层插件端子定义 ..................................... 52 5.5. 常规采样装置过程层插件端子定义 ................................... 55 6. 定值、软压板清单及整定说明........................................... 59
