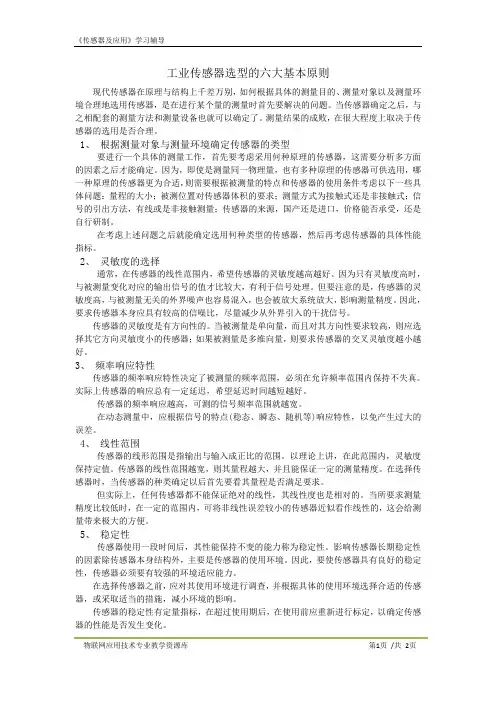

传感器的选用原则

现代传感器在原理与结构上千差万别，如何根据具体的测量目的、测量对象以及测量环境合理地选用传感器，是在进行某个量的测量时首先要解决的问题。

当传感器确定之后，与之相配套的测量方法和测量设备也就可以确定了。

测量结果的成败，在很大程度上取决于传感器的选用是否合理。

1)根据测量对象与测量环境确定传感器的类型
要进行—个具体的测量工作，首先要考虑采用何种原理的传感器，这需要分析多方面的因素之后才能确定。

因为，即使是测量同一物理量，也有多种原理的传感器可供选用，哪一种原理的传感器更为合适，则需要根据被测量的特点和传感器的使用条件考虑以下一些具体问题：量程的大小;被测位置对传感器体积的要求;测量方式为接触式还是非接触式;信号的引出方法，有线或是非接触测量;传感器的来源，国产还是进口，价格能否承受，还是自行研制。

在考虑上述问题之后就能确定选用何种类型的传感器，然后再考虑传感器的具体性能指标。

2)灵敏度的选择
通常，在传感器的线性范围内，希望传感器的灵敏度越高越好。

因为只有灵敏度高时，与被测量变化对应的输出信号的值才比较大，有利于信号处理。

但要注意的是，传感器的灵敏度高，与被测量无关的外界噪声也容易混入，也会被放大系统放大，影响测量精度。

因此，要求传感器本身应具有较高的信噪比，尽量减少从外界引入的干扰信号。

传感器的灵敏度是有方向性的。

当被测量是单向量，而且对其方向性要求较高，则应选择其他方向灵敏度小的传感器;如果被测量是多维向量，则要求传感器的交叉灵敏度越小越好。

3)频率响应特性
传感器的频率响应特性决定了被测量的频率范围，必须在允许频率范围内保持不失真的测量条件，实际上传感器的响应总有—定延迟，希望延迟时间越短越好。

传感器的频率响应高，可测的信号频率范围就宽，而由于受到结构特性的影响，机械系统的惯性较大，因有频率低的传感器可测信号的频率较低。

在动态测量中，应根据信号的特点(稳态、瞬态、随机等)响应特性，以免产生过火的误差
4)线性范围
传感器的线形范围是指输出与输入成正比的范围。

以理论上讲，在此范围内，灵敏度保持定值。

传感器的线性范围越宽，则其量程越大，并且能保证一定的测量精度。

在选择传感器时，当传感器的种类确定以后首先要看其量程是否满足要求。

但实际上，任何传感器都不能保证绝对的线性，其线性度也是相对的。

当所要求测量精度比较低时，在一定的范围内，可将非线性误差较小的传感器近似看作线性的，这会给测量带来极大的方便。

5)稳定性
传感器使用一段时间后，其性能保持不变化的能力称为稳定性。

影响传感器长期稳定性的因素除传感器本身结构外，主要是传感器的使用环境。

因此，要使传感器具有良好的稳定性，传感器必须要有较强的环境适应能力。

在选择传感器之前，应对其使用环境进行调查，并根据具体的使用环境选择合适的传感器，或采取适当的措施，减小环境的影响。

传感器的稳定性有定量指标，在超过使用期后，在使用前应重新进行标定，以确定传感器的性能是否发生变化。

在某些要求传感器能长期使用而又不能轻易更换或标定的场合，所选用的传感器稳定性要求更严格，要能够经受住长时间的考验。

6)精度
精度是传感器的一个重要的性能指标，它是关系到整个测量系统测量精度的一个重要环节。

传感器的精度越高，其价格越昂贵，因此，传感器的精度只要满足整个测量系统的精度要求就可以，不必选得过高。

这样就可以在满足同一测量目的的诸多传感器中选择比较便宜和简单的传感器。

如果测量目的是定性分析的，选用重复精度高的传感器即可，不宜选用绝对量值精度高的;如果是为了定量分析，必须获得精确的测量值，就需选用精度等级能满足要求的传感器。

对某些特殊使用场合，无法选到合适的传感器，则需自行设计制造传感器。

自制传感器的性能应满足使用要求. 来
光电检测方法具有精度高、反应快、非接触等优点，而且可测参数多，传感器的结构简单，形式灵活多样，因此,光电式传感器在检测和控制中应用非常广泛。

光电传感器是各种光电检测系统中实现光电转换的关键元件，它是把光信号(红外、可见及紫外光辐射)转变成为电信号的器件。

光电式传感器是以光电器件作为转换元件的传感器。

它可用于检测直接引起光量变化的非电量，如光强、光照度、辐射测温、气体成分分析等;也可用来检测能转换成光量变化的其他非电量，如零件直径、表面粗糙度、应变、位移、振动、速度、加速度，以及物体的形状、工作状态的识别等。

光电式传感器具有非接触、响应快、性能可靠等特点，因此在工业自动化装置和机器人中获得广泛应用。

近年来，新的光电器件不断涌现，特别是CCD图像传感器的诞生，为光电传感器的进一步应用开创了新的一页。

光电传感器分类：
一：常用光电传感器分类方法：
1. 标准光电传感器
1)漫反射型：一般型或能量型(-8)，聚焦式(-8-H)，带背景抑制功能型(-8-H)
，带背景分析功能型(-8-HW)
2)反光板反射式光电开关/光电传感器：一般型(-6)，带偏振滤波功能型(-54, -55)，带透明体检测功能型(-54-G)，带前景抑制功能型(-54-V) 把发光器和收光器装入同一个装置内，在它的前方装一块反光板，利用反射原理完成光电控制作用的称为反光板反射式(或反射镜反射式)光电开关。

正常情况下，发光器发出的光被反光板反射回来被
收光器收到;一旦光路被检测物挡住，收光器收不到光时，光电开关就动作，输出一个开关控制信号。

3)对射式光电开光/光电传感器
若把发光器和收光器分离开，就可使检测距离加大。

由一个发光器和一个收光器组成的光电开关就称为以射分离式光电开光，简称对射式光电开关。

它的检测距离可达几米乃至几十米。

使用时把发光器和收光器分别装在检测物通过路径的两侧，检测物通过时阻挡光路，收光器就动作输出一个开关控制信号。

4)槽开光电开关/光电传感器
把一个光发射器和一个接收器面对面地装在一个槽的两侧的是槽形光电。

发光器能发出红外光或可见光，在无阻情况下光接收器能收到光。

但当被检测物体从槽中通过时，光被遮挡，光电开关便动作。

输出一个开关控制信号，切断或接通负载电流，从而完成一次控制动作。

槽形开关的检测距离因为受整体结构的限制一般只有几厘米。

5)光纤式光电开关/光电传感器
把发光器发出的光用光纤引导到检测点，再把检测到的光信号用光纤引导到光接收器就组成光纤式光电开关。

按动作方式的不同，光纤式光电开关也可分成对射式、反光板反射式、扩散反射式等多种类型。

6)色标传感器，颜色传感器，荧光传感器
7)光通讯
8)激光测距：三角反射原理型，相位差原理型，时间差原理型
9)光栅
10)防爆/隔爆型
2. 安全光电传感器
1)安全对射光电
2)安全光栅
3)安全光幕
4)安全控制器
3. 门控光电传感器
1)雷达传感器：区域检测型
2)主动式传感器：单光束型，多光束型，区域检测型
3)被动式传感器：区域检测型
4)电梯光幕
5)通用光电：槽形，对射型等
闭环霍尔电流传感器的工作原理闭环霍尔电流传感器是用霍尔器件作为核心敏感元件、用于隔离检测电流的模块化产品，其工作原理是霍尔磁平衡式的(或称霍尔磁补偿式、霍尔零磁通式)。

众所周知，当电流流过一根长的直导线时，在导线周围产生磁场，磁场的大小与流过导线的电流的大小成正比，这一磁场可以通过软磁材料来聚集，然后用霍尔器件进行检测，由于磁场的变化与霍尔器件的输出电压信号有良好的线性关系，因此，可以用测得的输出信号，直接反应导线中电流的大小，即I∝B∝VH (2)
式中，I为通过导线中的电流；B为导线通电流后产生的磁感应强度；VH为霍尔器件在磁场中产生的霍尔电压。

选择适当的比例系数，上述关系可表示为等式。

对于霍尔输出电压VH的处理，人们设计了许多种电路，但总体来讲可分为两类：一类为开环(或称直测式、直检式)霍尔电流传感器；另一类为闭环(或称零磁通式、磁平衡式)霍尔电流传感器。

针对霍尔传感器的电路形式，人们最容易想到的是将霍尔元件的输出电压用运算放大器直接放大，得到所需要的信号电压，由此电压值来标定原边被测电流的大小，这种形式的霍尔传感器通常称为开环霍尔电流传感器。

开环霍尔传感器的优点是电路形式简单、成本相对较低；其缺点是精度和线性度较差，响应时间较慢，温度漂移较大。

为克服开环传感器的缺点，20世纪80年代末期，国外出现了闭环霍尔电流传感器。

1989年，北京701厂引进国外技术率先在国内开展闭环霍尔电流传感器的研制和生产。

经过十几年的努力，这种传感器逐渐为国内广大用户了解和应用。

闭环霍尔电流传感器的工作原理是磁平衡式的．如图2所示．即原边电流(IN)所产生的磁场通过一个副边线圈的电流(IM)所产生的磁场进行补偿．使霍尔器件始终处于检测零磁通的工作状态。

当原副边补偿电流产生的磁场在磁芯中达到平衡时。

式(3)成立。

N×IN =n×IM (3)
式中．IN为原边电流；N为原边线圈的匝；：IM为副边补偿电流；n为副边线圈的匝数。

由式(3)看出，当已知传感器原边和副边线圈匝数时，通过测量副边补偿电流IM的大小，即可推算匠边电流IN的值，从而实现原边电流的隔离测量。
