卡尺的认识与使用

卡尺校验程序

1.0目的

为了保证公司内部用于生产和测试中通过用卡尺的准确性，使其性能满足测量及测试要求，

2．0范围

本规范选用于公司内部的分度值（游标类和表类）或分辨力（数显类）为0.01mm,0.02mm,0.05mm和0.10,测量上限至2000mm通用卡尺的校准。

3．0责任

3.1 全公司的计量工作在制造部的直接领导下，由计量室实施统一监督、管理。

3.2 组建和完善计量管理体系。

3.3 建立企业计量标准，配备计量器具和测试设备。

3.4 统一管理计量器具，完善公司量值传递系统。编制计量标准器、工作计量器具的周期检定计划，组织开展计量、测试、技术服务工作。制定检定方法，确保计量器具受检率达到要求，保证计量器具准确可靠。

3.5 统一管理计量工作原始记录和技术档案及计量检测数据。

3.6 负责对计量器具购置计划和监督审核和调整工作。

3.7 计量器具由配备到报废的全过程，由计量室实施，集中统一管理。

4.0 定义

通用卡尺是用来测量内尺寸和外尺寸、盲孔，階梯形孔及凹槽等相关尺寸的量具。其主要结构形式分别为游标卡尺、电子数显卡尺、带表卡尺等。

5.0 流程图（见下图）

6.0 程序

6.1 概述

为利用可校正卡尺量具对待校卡尺的标准性。

6.2条件

6.2.1 标准件：卡尺量块、平面平台。

6.2.2 环境条件：温度25±5℃、相对湿度55±20﹪RH。

6.2.3 校正过程：需经相关记录

6.3 外观 6.3.1 卡尺表面应镀层均匀、标尺标记应清晰，表面透明清洁。不应有锈蚀、碰伤、毛刺、镀层脱落及明显划痕，无目力可见的断线或粗细不匀等以及影响外观质量的其它缺陷。

6.3.2卡尺上必须有制造厂名或商标、分度值和出厂编号。

6.3.3 使用中和修理后的卡尺，允许有不影响使用准确度的外观缺陷。

6.4 各部分相互作用

6.4.1 沿尺口身移动应手感平稳、不应有阻滞或松动现象。数字显示应清晰、完整，无黑斑和闪跳现象。各按钮功能稳定、工作可靠。

一、实训目的

本次实训旨在使学生掌握游标卡尺和千分尺的使用方法，提高学生对精密测量工具的认识和操作技能。通过实训，使学生能够熟练运用游标卡尺和千分尺进行长度、内外径、深度的测量，并了解其误差范围和注意事项。

二、实训内容

1. 游标卡尺的使用

- 游标卡尺的结构及各部分名称

- 游标卡尺的校准与调零

- 游标卡尺的测量方法

- 游标卡尺的读数方法

- 游标卡尺的误差分析

2. 千分尺的使用

- 千分尺的结构及各部分名称

- 千分尺的校准与调零

- 千分尺的测量方法

- 千分尺的读数方法

- 千分尺的误差分析

三、实训过程

1. 游标卡尺的使用

（1）游标卡尺的结构及各部分名称

游标卡尺主要由主尺、游标、固定量爪、活动量爪、紧固螺钉等部分组成。主尺上标有毫米刻度，游标上标有0.1、0.05、0.02mm等刻度，固定量爪用于测量外径，活动量爪用于测量内径和深度。

（2）游标卡尺的校准与调零 在进行测量前，首先要对游标卡尺进行校准和调零。校准可以通过与标准量具进行比较进行，调零则需将固定量爪和活动量爪并拢，观察游标与主尺的零刻度线是否对齐。若对齐，则说明游标卡尺已调零；若不对齐，则需进行调整。

（3）游标卡尺的测量方法

测量外径时，将固定量爪夹紧被测物体，观察游标与主尺的刻度线对齐位置，读取测量值。测量内径时，将活动量爪夹紧被测物体，观察游标与主尺的刻度线对齐位置，读取测量值。测量深度时，将活动量爪夹紧被测物体，观察游标与主尺的刻度线对齐位置，读取测量值。

（4）游标卡尺的读数方法

游标卡尺的读数方法分为以下几步：

1）读取主尺上的整数毫米数；

2）根据游标上的刻度值，读取小数部分；

3）将整数和小数两部分相加，得到最终的测量值。

（5）游标卡尺的误差分析

游标卡尺的误差主要来源于以下几方面：

1）游标卡尺本身的制造误差；

甘肃蒲公英信息技术有限公司

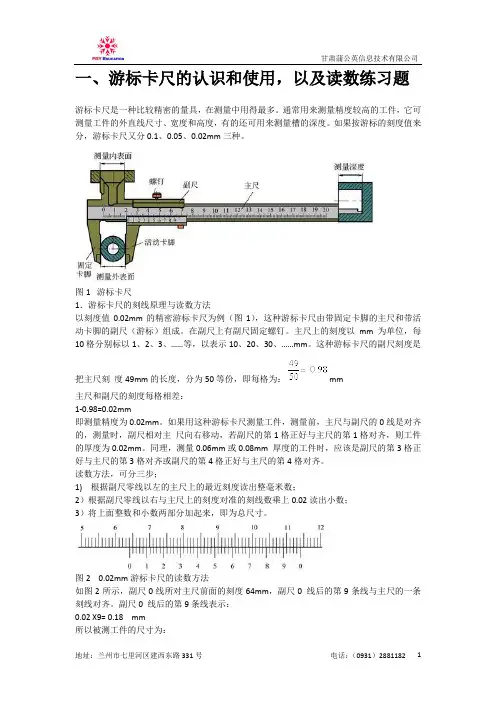

地址：兰州市七里河区建西东路331号 电话：（0931）2881182 1 一、游标卡尺的认识和使用，以及读数练习题

游标卡尺是一种比较精密的量具，在测量中用得最多。通常用来测量精度较高的工件，它可测量工件的外直线尺寸、宽度和高度，有的还可用来测量槽的深度。如果按游标的刻度值来分，游标卡尺又分0.1、0.05、0.02mm三种。

图1 游标卡尺

1．游标卡尺的刻线原理与读数方法

以刻度值0.02mm的精密游标卡尺为例（图1），这种游标卡尺由带固定卡脚的主尺和带活动卡脚的副尺（游标）组成。在副尺上有副尺固定螺钉。主尺上的刻度以mm为单位，每10格分别标以1、2、3、……等，以表示10、20、30、……mm。这种游标卡尺的副尺刻度是把主尺刻 度49mm的长度，分为50等份，即每格为：mm

主尺和副尺的刻度每格相差：

1-0.98=0.02mm

即测量精度为0.02mm。如果用这种游标卡尺测量工件，测量前，主尺与副尺的0线是对齐的，测量时，副尺相对主 尺向右移动，若副尺的第1格正好与主尺的第1格对齐，则工件的厚度为0.02mm。同理，测量0.06mm或0.08mm 厚度的工件时，应该是副尺的第3格正好与主尺的第3格对齐或副尺的第4格正好与主尺的第4格对齐。

读数方法，可分三步；

1) 根据副尺零线以左的主尺上的最近刻度读出整毫米数；

2）根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02读出小数；

3）将上面整数和小数两部分加起来，即为总尺寸。

图2 0.02mm游标卡尺的读数方法

如图2所示，副尺0线所对主尺前面的刻度64mm，副尺0 线后的第9条线与主尺的一条刻线对齐。副尺0 线后的第9条线表示：

[教课课题]游标卡尺

［授课课题］ 游标卡尺

［授课时数］ 2 学时

［授课班级］ 2003-5 班

［授课方法］ 讲解与演示法

［教 具］ 游标卡尺与挂图

［备课时间］

［授课时间］

［授课目标］

1. 熟悉游标卡尺的结构特点。 2. 掌握游标卡尺的刻线原理和读法。

3. 认识游标卡尺的测量范围和精度。［授课重点和难点］ 1. 游标卡尺的结构、刻线原理和读法。

2. 如何正确使用游标卡尺。［板书版面设计］ 第一课时版面设计

§2- 2 游标卡尺 二、标卡尺的刻线原理和读数方法 （板书为黑

挂 图 区

1．1/20mm游标卡尺

一、标卡尺的结构及其各部分的作用 体字） ①．刻线原理

1. 带测深杆的游标卡尺的结构及其作用

...........................

①....................

...........................

②....................

②．读数方法

③....................

（1）......................

④....................

（2）......................

⑤....................

（3）......................

⑥....................

例1．读出以下图中的尺寸。（见图）

2. 可微动调治的游标卡尺

第二课时版面设计

2．1/ 50mm游标卡尺 三、游标卡的尺测量范和围精度 挂 图 区

1．游标卡尺的按量测范围 ①．刻线原理 （见图）

...................... .......................

...................... .......................
