变压器短路阻抗试验

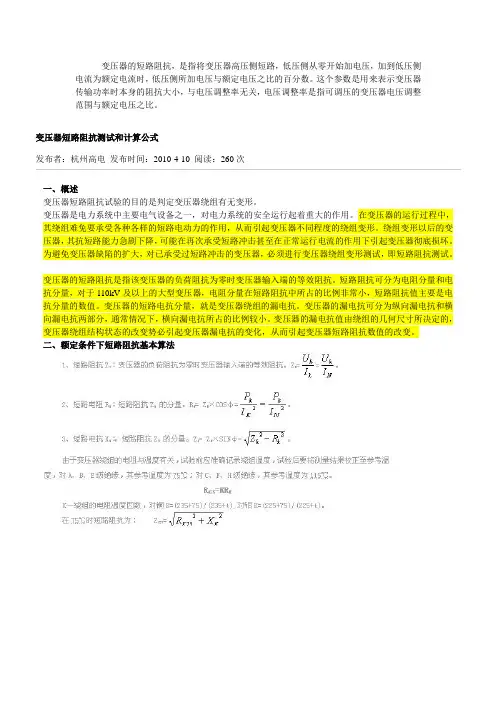

变压器的短路阻抗，是指将变压器高压侧短路，低压侧从零开始加电压，加到低压侧电流为额定电流时，低压侧所加电压与额定电压之比的百分数。这个参数是用来表示变压器传输功率时本身的阻抗大小，与电压调整率无关，电压调整率是指可调压的变压器电压调整范围与额定电压之比。

变压器短路阻抗测试和计算公式

发布者：杭州高电 发布时间：2010-4-10 阅读：260次

一、概述

变压器短路阻抗试验的目的是判定变压器绕组有无变形。

变压器是电力系统中主要电气设备之一，对电力系统的安全运行起着重大的作用。在变压器的运行过程中，其绕组难免要承受各种各样的短路电动力的作用，从而引起变压器不同程度的绕组变形。绕组变形以后的变压器，其抗短路能力急剧下降，可能在再次承受短路冲击甚至在正常运行电流的作用下引起变压器彻底损坏。为避免变压器缺陷的扩大，对已承受过短路冲击的变压器，必须进行变压器绕组变形测试，即短路阻抗测试。

变压器的短路阻抗是指该变压器的负荷阻抗为零时变压器输入端的等效阻抗。短路阻抗可分为电阻分量和电抗分量，对于110kV及以上的大型变压器，电阻分量在短路阻抗中所占的比例非常小，短路阻抗值主要是电抗分量的数值。变压器的短路电抗分量，就是变压器绕组的漏电抗。变压器的漏电抗可分为纵向漏电抗和横向漏电抗两部分，通常情况下，横向漏电抗所占的比例较小。变压器的漏电抗值由绕组的几何尺寸所决定的，变压器绕组结构状态的改变势必引起变压器漏电抗的变化，从而引起变压器短路阻抗数值的改变。

二、额定条件下短路阻抗基本算法

三、非额定频率下的短路阻抗试验

当作试验的电源频率不是额定频率(一般为50Hz)时，应对测试结果进行校正。由于短路阻抗由直流电阻和绕组电流产生的漏磁场在变压器中引起的电抗组成。可以认为直流电阻与频率无关，而由绕组电流产生的漏磁场在变压器中引起的电抗与试验频率有关。当试验频率与额定频率偏差小于5％时，短路阻抗可以认为近似相等，阻抗电压则按下式折算：

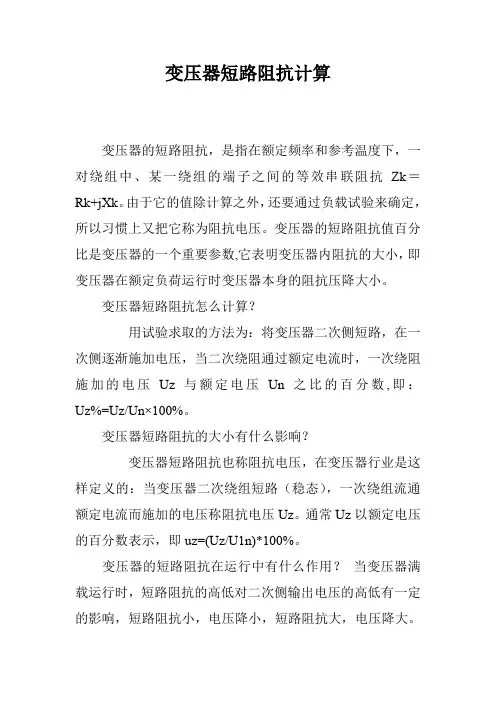

变压器短路阻抗计算

变压器的短路阻抗，是指在额定频率和参考温度下，一对绕组中、某一绕组的端子之间的等效串联阻抗Zk＝Rk+jXk。由于它的值除计算之外，还要通过负载试验来确定，所以习惯上又把它称为阻抗电压。变压器的短路阻抗值百分比是变压器的一个重要参数,它表明变压器内阻抗的大小，即变压器在额定负荷运行时变压器本身的阻抗压降大小。

变压器短路阻抗怎么计算？

用试验求取的方法为：将变压器二次侧短路，在一次侧逐渐施加电压，当二次绕阻通过额定电流时，一次绕阻施加的电压Uz与额定电压Un之比的百分数,即：Uz%=Uz/Un×100%。

变压器短路阻抗的大小有什么影响？

变压器短路阻抗也称阻抗电压，在变压器行业是这样定义的：当变压器二次绕组短路（稳态），一次绕组流通额定电流而施加的电压称阻抗电压Uz。通常Uz以额定电压的百分数表示，即uz=(Uz/U1n)*100%。

变压器的短路阻抗在运行中有什么作用？ 当变压器满载运行时，短路阻抗的高低对二次侧输出电压的高低有一定的影响，短路阻抗小，电压降小，短路阻抗大，电压降大。当变压器负载出现短路时，短路阻抗小，短路电流大，变压器承受的电动力大。短路阻抗大，短路电流小，变压器承受的电动力小。

阻抗电压是涉及变压器成本、效率及运行的重要经济技术指标。同容量变压器，阻抗电压小的成本低，效率高，价格便宜，另外运行时的降压及电压变动率也小，电压质量容量得到控制和保证，所以在制造变压器时，必须根据满足设备运行条件来设计阻抗电压，且应尽量小一些。

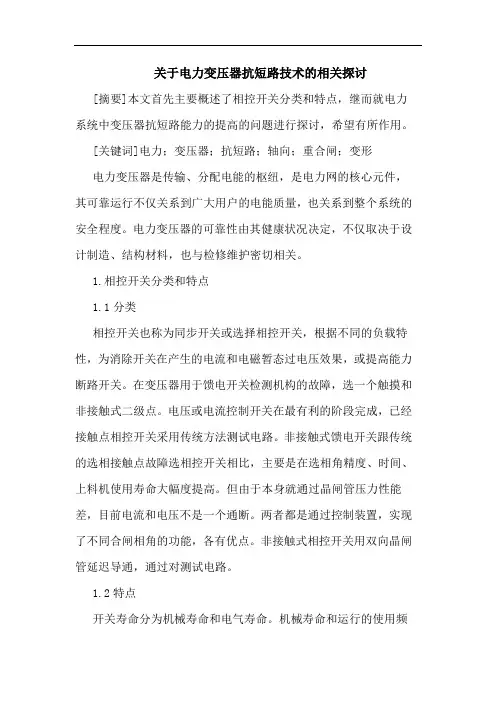

关于电力变压器抗短路技术的相关探讨

[摘要]本文首先主要概述了相控开关分类和特点，继而就电力系统中变压器抗短路能力的提高的问题进行探讨，希望有所作用。

[关键词]电力；变压器；抗短路；轴向；重合闸；变形

电力变压器是传输、分配电能的枢纽，是电力网的核心元件，其可靠运行不仅关系到广大用户的电能质量，也关系到整个系统的安全程度。电力变压器的可靠性由其健康状况决定，不仅取决于设计制造、结构材料，也与检修维护密切相关。

1.相控开关分类和特点

1.1分类

相控开关也称为同步开关或选择相控开关，根据不同的负载特性，为消除开关在产生的电流和电磁暂态过电压效果，或提高能力断路开关。在变压器用于馈电开关检测机构的故障，选一个触摸和非接触式二级点。电压或电流控制开关在最有利的阶段完成，已经接触点相控开关采用传统方法测试电路。非接触式馈电开关跟传统的选相接触点故障选相控开关相比，主要是在选相角精度、时间、上料机使用寿命大幅度提高。但由于本身就通过晶闸管压力性能差，目前电流和电压不是一个通断。两者都是通过控制装置，实现了不同合闸相角的功能，各有优点。非接触式相控开关用双向晶闸管延迟导通，通过对测试电路。

1.2特点

开关寿命分为机械寿命和电气寿命。机械寿命和运行的使用频

率有很大的关系，结构比较复杂和使用频率大，故障率相对较高。变压器短路试验要求的紧急阶段有控制关掉了有大电流分能力、动作时间越短越好。选择阶段的馈电开关非常重要。由于不同的目的，电气寿命通常不是在额定电压和额定电流条件控制下来计算的，而是实际工作时通过的电流和电压来计算。一般需根据使用的标准和要求，选择合理的电流和电压，控制系统能够实时检测参考零点，动态跟踪开关动作时间的变化，并采用自适应控制由环境温度补偿、控制电压、接触器烧蚀、积累、时代的变化引起的操作动作时间。根据上述基本要求和试验标准的相关规定的特殊性，人们开发了利用晶闸管和电力电子器件为主要电路元件的选择开关。

变压器低电压短路阻抗测试仪产品使用说明书尊敬的客户您好！欢迎使用本公司产品。为了安全，在使用仪器前，请仔细阅读本手册，尤其要遵守注意事项的提示，感谢您的配合与支持！目录一、主要技术指标二、主要特点三、仪器接线图四、操作说明五、内-外电源注意事项六、装箱清单七、订购与服务

2变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。其原理是在现场对电力变压进行短路阻抗（%）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷。变压器低电压短路阻抗测试仪，不用外接调压器，一次接线，只需输入参数，便可自动进行三相测试并自动计算阻抗误差百分比，测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。一、主要技术指标电压测量范围：5～400V精度：0.2级电流测量范围：0.1～20A工作电源：AC220V±10%电源频率：50（±1）Hz工作温度：-10℃～50℃环境湿度：≤85%RH主机重量：8Kg主机体积：405mm*330mm*172mm二、主要特点1．仪器采用AC220V低压电源，便可自动对变压器的AB、BC、CA高压绕组施加电流，同步采集数据，自动计算出阻抗误差百分数，测试结果非常直观。2．一次性接线，不用倒接测试线便可自动完成三相测试。3．仪器即可单相测试，也可三相测试；即可手动测试，也可自动测试。4．具有输出限流功能，适用于任意阻抗的试品。5．不用外接调压器，便可对被测试品进行测量。6．具有测量零序阻抗的功能。7．具有测量电感的功能。8．大屏幕液晶显示，中文菜单，操作非常简单，根据屏幕的提示即可完成操作。9．具有打印、储存功能；测试精度高、自动化水平高、体积小、重量轻等特点。三、仪器接线图图A图B

3●单相变压器的接线如图A●三相两绕组变压器的接线如图B1、三相三绕组变压器的接线与选择测量位置一致。测量位置选择高-低，则测试线接高压端，低压短路，其他开路；选择高-中，则测试线接高压端，中压短路，其他开路；选择中-低，则测试线接中压端，低压短路，其他开路。2、短路线截面积不得小于10平方毫米，且接触良好，否则影响测试数据的精度。3.使用仪器的单相法做三相变压器时，输入参数要输入额定容量的1/3。备注:本设备的232串口，为定制试验车或试验台配合通讯协议时方可使用，平时不能直接电脑。四、操作说明：1、开机显示如下界面:（界面一）界面一2、按ENT键进入参数设置界面：（界面二）界面二3、根据屏幕提示输入参数。箭头上、下键选择行，左键向左删除数字，数字键输入数字;测试温度若需输入负数，则按箭头下键为正负号选择。参数输入完毕，按ENT键，进入如下界面：（界面三）提示：●额定电压的输入要与分接位置相对应。单相测试UAN：VIAN：AZK%:%△ZK%:%Frq:HzLAN:mH提示：Ent启动，Esc退出欢迎使用额定容量：50000KVA额定电压：110.00KV铭牌阻抗：17.98.00%分接位置：09测量位置：高—低试品编号：10测试温度：20℃提示：选择，Ent试验，Esc退出
