工程结构静载试验

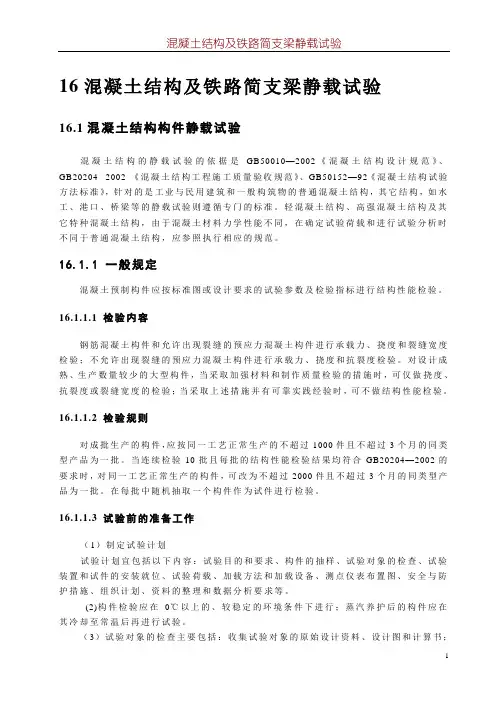

混凝土结构及铁路简支梁静载试验

1 16混凝土结构及铁路简支梁静载试验

16.1混凝土结构构件静载试验

混凝土结构的静载试验的依据是GB50010—2002《混凝土结构设计规范》、GB20204--2002 《混凝土结构工程施工质量验收规范》、GB50152—92《混凝土结构试验方法标准》，针对的是工业与民用建筑和一般构筑物的普通混凝土结构，其它结构，如水工、港口、桥梁等的静载试验则遵循专门的标准。轻混凝土结构、高强混凝土结构及其它特种混凝土结构，由于混凝土材料力学性能不同，在确定试验荷载和进行试验分析时不同于普通混凝土结构，应参照执行相应的规范。

16.1.1 一般规定

混凝土预制构件应按标准图或设计要求的试验参数及检验指标进行结构性能检验。

16.1.1.1 检验内容

钢筋混凝土构件和允许出现裂缝的预应力混凝土构件进行承载力、挠度和裂缝宽度检验；不允许出现裂缝的预应力混凝土构件进行承载力、挠度和抗裂度检验。对设计成熟、生产数量较少的大型构件，当采取加强材料和制作质量检验的措施时，可仅做挠度、抗裂度或裂缝宽度的检验；当采取上述措施并有可靠实践经验时，可不做结构性能检验。

16.1.1.2 检验规则

对成批生产的构件，应按同一工艺正常生产的不超过1000件且不超过3个月的同类型产品为一批。当连续检验10批且每批的结构性能检验结果均符合GB20204—2002的要求时，对同一工艺正常生产的构件，可改为不超过2000件且不超过3个月的同类型产品为一批。在每批中随机抽取一个构件作为试件进行检验。

16.1.1.3 试验前的准备工作

（1）制定试验计划

试验计划宜包括以下内容：试验目的和要求、构件的抽样、试验对象的检查、试验装置和试件的安装就位、试验荷载、加载方法和加载设备、测点仪表布置图、安全与防护措施、组织计划、资料的整理和数据分析要求等。

(2)构件检验应在0℃以上的、较稳定的环境条件下进行；蒸汽养护后的构件应在其冷却至常温后再进行试验。

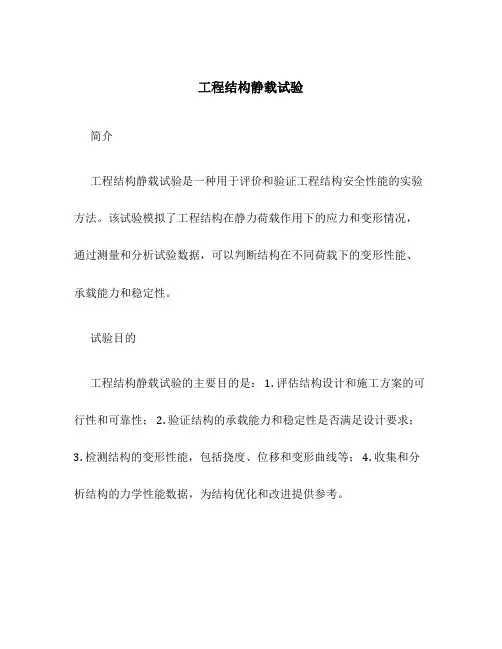

工程结构静载试验

简介

工程结构静载试验是一种用于评价和验证工程结构安全性能的实验方法。该试验模拟了工程结构在静力荷载作用下的应力和变形情况，通过测量和分析试验数据，可以判断结构在不同荷载下的变形性能、承载能力和稳定性。

试验目的

工程结构静载试验的主要目的是： 1. 评估结构设计和施工方案的可行性和可靠性； 2. 验证结构的承载能力和稳定性是否满足设计要求；

3. 检测结构的变形性能，包括挠度、位移和变形曲线等； 4. 收集和分析结构的力学性能数据，为结构优化和改进提供参考。 试验准备

进行工程结构静载试验之前，需要做好以下准备工作： 1. 制定试验方案：确定试验载荷、试验方向、试验目标等。 2. 确定试验工具和设备：根据试验方案确定所需的试验设备和测量工具，如荷载机、变形计、应变计等。 3. 安装传感器和测量设备：按照试验方案的要求，将传感器和测量设备安装在结构的关键位置，以便测得准确的试验数据。

4. 校准和检查设备：确保试验设备和仪器的准确性和稳定性，进行必要的校准和检查工作。

试验过程

工程结构静载试验的具体过程包括以下几个步骤： 1. 载荷施加：根据试验方案确定的载荷大小和试验步骤，通过荷载机等设备施加静力载荷。 2. 数据采集：通过传感器和测量设备实时采集结构的各种力学参数，如应力、应变、挠度等。 3. 数据记录和处理：将采集的试验数据记录下来，并进行必要的处理和分析，以得出结构的承载能力和变形性能等指标。 4. 结果分析和评价：根据试验数据，对结构的安全性能进行分析和评价，判断结构是否满足设计要求。 5. 结果报告：将试验结果整理成报告，包括试验目的、试验过程、数据分析和评价等内容。

注意事项

在进行工程结构静载试验时，需要注意以下事项： 1. 安全措施：确保工作人员的安全，采取必要的安全措施，如佩戴防护装备、设置防护围栏等。 2. 载荷施加控制：根据试验方案要求，控制载荷的施加速度和顺序，以及保持稳定的载荷大小。 3. 数据采集精度：确保传感器和测量设备的准确性和灵敏度，以获取准确的试验数据。 4. 结构变形监测：对结构变形进行实时监测，及时调整载荷施加策略，确保安全和数据的准确性。 5. 结果分析和报告编写：对试验结果进行准确、全面的分析和评价，并清晰地表达在试验报告中。 结论

承台工程中的静载试验与结构承载能力评估

承台工程作为重要的基础设施建筑，承载着桥梁、隧道等交通运输工程的重要部分。在建设过程中，为了确保结构的安全性和可靠性，静载试验以及结构承载能力评估显得尤为重要。本文将探讨承台工程中的静载试验和结构承载能力评估的意义、方法以及所面临的挑战。

一、静载试验的意义

静载试验是通过施加一定的静态载荷，模拟实际使用情况下的荷载，以评估结构的承载能力和变形性能。其主要有如下几个意义：

1. 评估设计的合理性：在设计阶段，通过静载试验验证结构是否满足设计要求，可以发现潜在的问题和不足之处，并进行相应的调整和改进。

2. 确定结构参数：静载试验可以帮助确定结构的一些重要参数，如刚度、承载力等，为后续的承载能力评估提供准确的数据基础。

3. 解决争议和纠纷：在工程建设中，难免会发生设计与实际情况不符的情况，通过静载试验可以客观地评估结构承载能力，解决因此产生的争议和纠纷。

二、静载试验的方法

静载试验的方法因不同的工程类型而异，主要包括全尺寸试验、模型试验和数值模拟试验。

1. 全尺寸试验：全尺寸试验是在实际结构上进行荷载施加和数据采集，具有可靠性高、真实性强的特点。但是全尺寸试验成本高、周期长，且对结构有一定的破坏性。 2. 模型试验：模型试验是根据具体比例缩小结构的尺寸进行试验。其成本相对较低，周期短，且对结构破坏较小。但是模型试验存在着尺寸效应等问题，结果与实际结构可能存在一定的误差。

3. 数值模拟试验：数值模拟试验利用计算机模拟结构的荷载施加和变形情况。它能够提供较准确的结果，且成本低、周期短。但是数值模拟试验需要建立合理的模型和参数，并验证模型的准确性。

三、结构承载能力评估的挑战

尽管静载试验在结构承载能力评估中具有重要作用，但仍面临一些挑战。

1. 负荷施加的难题：在静载试验中，如何合理施加荷载是一个难题。特别是对于大型结构来说，荷载施加的均匀性和真实性是需要关注的问题。

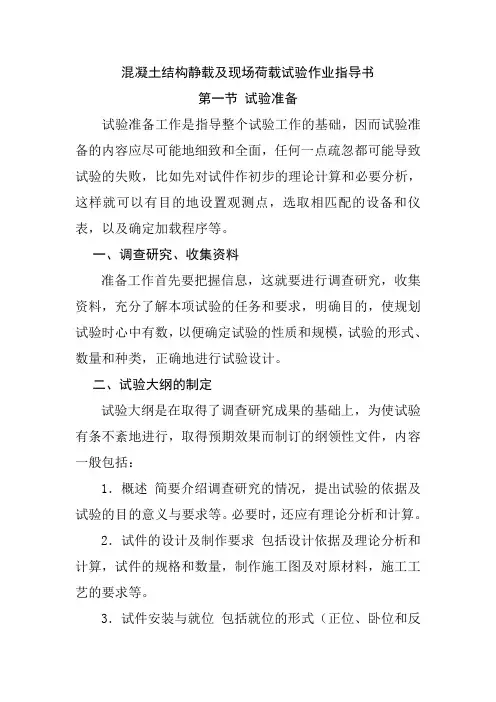

混凝土结构静载及现场荷载试验作业指导书

第一节 试验准备

试验准备工作是指导整个试验工作的基础，因而试验准备的内容应尽可能地细致和全面，任何一点疏忽都可能导致试验的失败，比如先对试件作初步的理论计算和必要分析，这样就可以有目的地设置观测点，选取相匹配的设备和仪表，以及确定加载程序等。

一、调查研究、收集资料

准备工作首先要把握信息，这就要进行调查研究，收集资料，充分了解本项试验的任务和要求，明确目的，使规划试验时心中有数，以便确定试验的性质和规模，试验的形式、数量和种类，正确地进行试验设计。

二、试验大纲的制定

试验大纲是在取得了调查研究成果的基础上，为使试验有条不紊地进行，取得预期效果而制订的纲领性文件，内容一般包括：

1．概述 简要介绍调查研究的情况，提出试验的依据及试验的目的意义与要求等。必要时，还应有理论分析和计算。

2．试件的设计及制作要求 包括设计依据及理论分析和计算，试件的规格和数量，制作施工图及对原材料，施工工艺的要求等。

3．试件安装与就位 包括就位的形式（正位、卧位和反位）、支承装置、边界条件模拟、保证侧向稳定的措施和安装就位的方法及机具等。

4．加载方法与设备 包括荷载种类和数量，加载设备装置，荷载图式及加载制度等。

5．量测方法和内容 主要说明观测项目、测点布置和量测仪表的选择、标定、安装方法及编号图、量测顺序规定和补偿仪表的设置等。

6．辅助试验 结构试验往往要做一些辅助试验，如材料性质试验和某些探索性小试件和小模型、节点试验等。本项应列出试验内容，阐明试验目的、要求、试验种类、试验个数、试验尺寸、制作要求和试验方法等。

7．安全措施 包括人身和设备、仪表等方面的安全防护措施。

8．试验进度计划。

9．试验组织管理 一个试验，特别是大型试验，参加试验人数多，牵涉面广，必须严密组织，加强管理。包括技术档案资料、原始记录管理、人员组织和分工、任务落实、工作检查、指挥调度以及必要的交底和培训工作。
