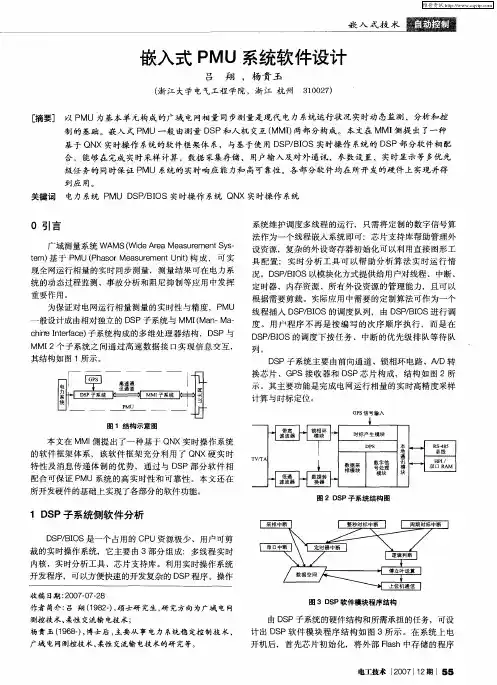

０引言 嵌入式ＰＭＵ系统软件设计 吕翔，杨贵玉 （浙江大学电气工程学院，浙江杭州３１００２７） 嵌入式技术
以ＰＭＵ为基本单元构成的广域电网相量同步测量是现代电力系统运行状况实时动态监测、分析和控 制的基础。嵌入式ＰＭＵ一般由测量ＤＳＰ和人机交互（ＭＭＩ）两部分构成。本文在ＭＭＩ侧提出了一种 基于ＱＮＸ实时操作系统的软件框架体系，与基于使用ＤＳＰ／ＢＩＯＳ实时操作系统的ＤＳＰ部分软件相配 合，能够在完成实时采样计算、数据采集存储、用户输入及对外通讯、参数设置、实时显示等多优先 级任务的同时保证ＰＭＵ系统的实时响应能力和高可靠性。各部分软件均在所开发的硬件上实现并得 到应用。 电力系统ＰＭＵ ＤＳＰ／ＢＩＯＳ实时操作系统ＱＮＸ实时操作系统
广域测量系统ＷＡＭＳ（Ｗｉｄｅ Ａｒｅａ Ｍｅａｓｕｒｅｍｅｎｔ Ｓｙｓ— ｔｅｍ）基于ＰＭＵ（Ｐｈａｓｏｒ Ｍｅａｓｕｒｅｍｅｎｔ Ｕｎｉｔ）构成，可实 现全网运行相量的实时同步测量，测量结果可在电力系 统的动态过程监测、事故分析和阻尼抑制等应用中发挥 重要作用。 为保证对电网运行相量测量的实时性与精度，ＰＭＵ 一般设计成由相对独立的ＤＳＰ子系统与ＭＭＩ（Ｍａｎ—Ｍａ— ｃｈｉｎ￣Ｉｎｔｅｒｆａｃｅ）子系统构成的多维处理器结构，ＤＳＰ与 ＭＭＩ ２个子系统之间通过高速数据接口实现信息交互， 其结构如图１所示。
图１结构示意图 本文在ＭＭｌ侧提出了一种基于ＱＮＸ实时操作系统 的软件框架体系，该软件框架充分利用了ＱＮＸ硬实时 特性及消息传递体制的优势，通过与ＤＳＰ部分软件相 配合可保证ＰＭＵ系统的高实时性和可靠性。本文还在 所开发硬件的基础上实现了各部分的软件功能。 １ ＤＳＰ子系统侧软件分析
ＤＳＰ／ＢＩＯＳ是一个占用的ＣＰＵ资源极少、用户可剪 裁的实时操作系统，它主要由３部分组成：多线程实时 内核、实时分析工具、芯片支持库。利用实时操作系统 开发程序，可以方便快速的开发复杂的ＤＳＰ程序。操作 收稿日期：２００７—０７—２８ 作者简介：吕翔（１９８２一），硕士研究生，研究方向为广域电网 测控技术、柔性交流输电技术； 杨贵玉（１９６８一），博士后，主要从事电力系统稳定控制技术、 广域电网测控技术、柔性交流输电技术的研究等。 系统维护调度多线程的运行，只需将定制的数字信号算 法作为一个线程嵌入系统即可；芯片支持库帮助管理外 设资源，复杂的外设寄存器初始化可以利用直接图形工 具配置；实时分析工具可以帮助分析算法实时运行情 况。ＤＳＰ／ＢＩＯＳ以模块化方式提供给用户对线程、中断、 定时器、内存资源、所有外设资源的管理能力，且可以 根据需要剪裁。实际应用中需要的定制算法可作为一个 线程插入ＤＳＰ／ＢＩＯＳ的调度队列，由ＤＳＰ／ＢＩＯＳ进行调 度。用户程序不再是按编写的次序顺序执行，而是在 ＤＳＰ／ＢＩＯＳ的调度下按任务、中断的优先级排队等待队 列。 ＤＳＰ子系统主要由前向通道、锁相环电路、 Ｄ转 换芯片、ＧＰＳ接收器和ＤＳＰ芯片构成，结构如图２所 示。其主要功能是完成电网运行相量的实时高精度采样 计算与时标定位。 ＧＰＳ信号输八 ＿．１ Ｈ 卜 时标产生模块 ＤＰＳ 太握 地４ 通数据采 数字信讯模样模块 模块理 块
