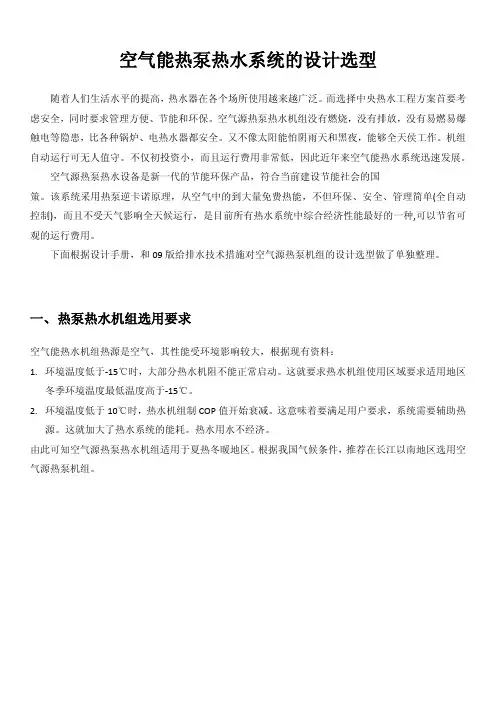

空气能热泵热水系统的设计选型

随着人们生活水平的提高，热水器在各个场所使用越来越广泛。而选择中央热水工程方案首要考

虑安全，同时要求管理方便、节能和环保。空气源热泵热水机组没有燃烧，没有排放，没有易燃易爆

触电等隐患，比各种锅炉、电热水器都安全。又不像太阳能怕阴雨天和黑夜，能够全天侯工作。机组

自动运行可无人值守。不仅初投资小，而且运行费用非常低，因此近年来空气能热水系统迅速发展。

空气源热泵热水设备是新一代的节能环保产品，符合当前建设节能社会的国

策。该系统采用热泵逆卡诺原理，从空气中的到大量免费热能，不但环保、安全、管理简单(全自动

控制)，而且不受天气影响全天候运行，是目前所有热水系统中综合经济性能最好的一种,可以节省可

观的运行费用。

下面根据设计手册，和09版给排水技术措施对空气源热泵机组的设计选型做了单独整理。

一、 热泵热水机组选用要求

空气能热水机组热源是空气，其性能受环境影响较大，根据现有资料：

1. 环境温度低于-15℃时，大部分热水机阻不能正常启动。这就要求热水机组使用区域要求适用地区

冬季环境温度最低温度高于-15℃。

2. 环境温度低于10℃时，热水机组制COP值开始衰减。这意味着要满足用户要求，系统需要辅助热

源。这就加大了热水系统的能耗。热水用水不经济。

由此可知空气源热泵热水机组适用于夏热冬暖地区。根据我国气候条件，推荐在长江以南地区选用空

气源热泵机组。

二、 热水供水系统设计

（一） 计算参数

1. 热水用水定额

2. 冷水温度

在计算热水系统的耗热量时， 冷水温度应以当地最冷月平均水温资料确定。无水温资料时， 可按表6.2.1确

定。

3. 用水水温

采用集中热水供应系统的住宅， 配水点的水温不应低于45℃ 。盥洗用、沐浴用和洗涤用的热水水温参见表6.2.3

注意：集中热水供应系统中， 在水加热设备和热水管道保温条件下， 加热设备出口处与配水点的热水温度差， 一

般不大于10℃ 。

水泵：

水泵是输送液体或使液体增压的机械。它将原动机的机械能或其他外部能量传送给液体，使液体能量增加，主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等。

也可输送液体、气体混合物以及含悬浮固体物的液体。水泵性能的技术参数有流量、吸程、扬程、轴功率、水功率、效率等；根据不同的工作原理可分为容积水泵、叶片泵等类型。容积泵是利用其工作室容积的变化来传递能量；叶片泵是利用回转叶片与水的相互作用来传递能量，有离心泵、轴流泵和混流泵等类型。

水泵选型：

水泵是一种面大量广的通用型机械设备，它广泛地应用于石油、化工、电力冶金、矿山、选船、轻工、农业、民用和国防各部门。水泵的选型主要涉及工作介质、工作介质特性、扬程、流量、环境温度等数据，合适的水泵不但工作平稳，寿命长，且能为用户最大程度的节省成本。

引言：

水泵是一种面大量广的通用型机械设备，它广泛地应用于石油、化工、电力冶金、矿山、造船、轻工、农业、民用和国防各部门，在国民经济中占有重要的地位。据统计，我国泵产量达525.6万台。泵的电能消耗占全国电能消耗的21%以上。因此大力降低泵的能源消耗，对节约能源具用十分重大的意义。 近年来，我们泵行业设计研制了许多高效节能产品，如 IHF、CQB、FSB、UHB等型号的泵类产品，对降低泵的能源消耗起了积极作用。

必要性：

但是在国民经济各个领域中，由于选型 不合理，许多的泵处于不合理运行状况，运行效率低，浪费了大量能源。还有的泵由于选型不合理，根本不能使用，或者使用维修成本增加，经济效益低。由此可见，合理选泵对节约能源同样具有重要意义。 所谓合理选泵，就是要综合考虑泵机组和泵站的投资和运行费用等综合性的技术经济指标，使之符合经济、安全、适用的原则。具体来说，有以下几个方面： 必须满足使用流量和扬程的要求，即要求泵的运行工况点（装置特性曲线与泵的性能曲线的交点）经常保持在高效区间运行，这样既省动力又不易损坏机件。 所选择的水泵既要体积小、重量轻、造价便宜，又要具有良好的特性和较高的效率。 具有良好的抗汽蚀性能，这样既能减小泵房的开挖深度，又不使水泵发生汽蚀，运行平稳、寿命长。 按所选水泵建泵站，工程投资少，运行费用低。

IS 、ISR、ISY系列单级离心泵 叶轮 扬程 转速 效率 必需汽蚀余 轴功率 配用电机 量 流量

型号 型式 H(m) n E(%) (NPSH)r(m) N(KW) 型号/KW

(M3/h) (L/S) (r/min)

O 12.5 3.47 20 60 2 1.13

90L-2/2.2

A 11.9 3.31 18.2 58 2 1.02

50-32-125 2900

B 11.2 3.1 15.9 56 2 0.86 90S-2/1.1

C 10.4 2.88 13.8 54 2 0.72 802-2/1.1

O 6.3 1.74 5 54 2 0.16

50-32- A 6 1.67 4.6 52 2 0.14

1450 801-4/0.55 125(J)

B 5.6 1.56 4 50 2 0.12

C 5.2 1.45 3.5 48 2 0.1

O 12.5 3.47 32 54 2 2.02

100L-2/3

A 11.4 3.16 26.6 52 2 1.59

50-32-160 2900

B 10.1 2.81 21 50 2 1.16 90L-2/2.2

C 9 2.51 16.7 45 2 0.91 90S-2/1.5

O 6.3 1.75 8 48 2 0.29

50-32- A 5.7 1.59 6.7 45.5 2 0.23

1450 801-4/0.55 160(J)

B 5.1 1.42 5.3 42 2 0.17

C 4.6 1.26 4.2 38 2 0.14

O 12.5 3.47 50 48 2 3.54 132S1—
