使用兆欧表测试电缆线路障碍

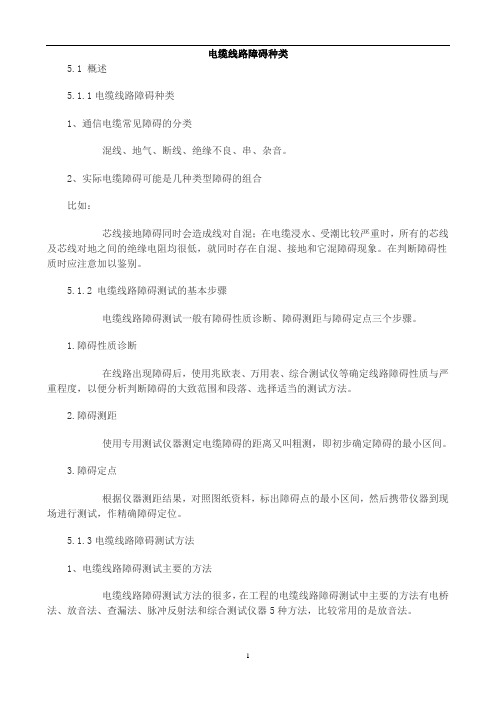

电缆线路障碍种类5.1 概述5.1.1电缆线路障碍种类1、通信电缆常见障碍的分类混线、地气、断线、绝缘不良、串、杂音。

2、实际电缆障碍可能是几种类型障碍的组合比如：芯线接地障碍同时会造成线对自混；在电缆浸水、受潮比较严重时，所有的芯线及芯线对地之间的绝缘电阻均很低，就同时存在自混、接地和它混障碍现象。

在判断障碍性质时应注意加以鉴别。

5.1.2 电缆线路障碍测试的基本步骤电缆线路障碍测试一般有障碍性质诊断、障碍测距与障碍定点三个步骤。

1.障碍性质诊断在线路出现障碍后，使用兆欧表、万用表、综合测试仪等确定线路障碍性质与严重程度，以便分析判断障碍的大致范围和段落、选择适当的测试方法。

2.障碍测距使用专用测试仪器测定电缆障碍的距离又叫粗测，即初步确定障碍的最小区间。

3.障碍定点根据仪器测距结果，对照图纸资料，标出障碍点的最小区间，然后携带仪器到现场进行测试，作精确障碍定位。

5.1.3电缆线路障碍测试方法1、电缆线路障碍测试主要的方法电缆线路障碍测试方法的很多，在工程的电缆线路障碍测试中主要的方法有电桥法、放音法、查漏法、脉冲反射法和综合测试仪器5种方法，比较常用的是放音法。

在实际进行电缆线路障碍测试中，可根据电缆线路障碍的不同采用其中的一种或几种方法的综合运用。

2、放音法放音法用于直接探测电缆障碍的部位。

其原理是在电缆的障碍线对上，输入一个功率较高的音频电流信号，产生较强的交变磁场，穿透外皮扩散到电缆的外部；根据电磁感应原理，利用带有线圈的接收器，放于电缆的上方，电缆中交变的电磁场就可以在接收器中产生感应信号。

在线路障碍点上，由于芯线上的交变电流受到线路障碍的影响而突然下降，甚至消失，因而障碍点前后接收到的信号也就有明显的区别，这样就可以判定电缆的障碍点。

该方法应用时易受外界环境干扰的影响，适用于测量电阻较小的混线障碍。

兆欧表的使用检查及注意事项兆欧表一般也称作绝缘电阻摇表、数字摇表、电动摇表等，是一种测量高电阻的仪表，常常用它测量电气设备或供电线路的绝缘电阻值。

兆欧表操作便利，读数简洁，体积小，是一种能够随身携带式的仪表，兆欧表的表盘刻度以兆欧（MΩ）为单位。

兆欧表主要是依据其电压及测量范围来选择对应的仪器，高压电气设备需要使用电压高的兆欧表，低压电气设备需使用电压低的兆欧表。

一般选择原则是：500 伏以下的电气设备选用500~1000伏的兆欧表；瓷瓶、母线、刀闸应选用2500伏以上的兆欧表。

兆欧表测量范围的选择原则是：要使测量范围适应被测绝缘电阻的数值，有效避开读数时产生较大的误差。

如有些兆欧表的读数不是从零开头，而是从 1 兆欧或 2 兆欧开头。

兆欧表不适合在潮湿环境中测量低压电气设备的绝缘电阻。

由于这种设备的绝缘电阻有有可能小于 1 兆欧，使仪表得不到读数，简单误认为绝缘电阻为零，简单导致结果错误。

在电阻量程范围的选，需要留意摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为精确测量区域。

所以在选表时应使被测设备的绝缘电阻值在精确测量区域内。

兆欧表在工作时，自身会产生高电压，而测量对象又是电气设备，所以必需正确使用，否则就会造成设备事故甚至人身的平安事故。

兆欧表使用要做好以下各种预备：（1）测量前必需将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的平安。

（2）对可能感应出高压电的设备，必需消退这种可能性后，才能进行测量。

（3）被测物表面要清洁，削减接触电阻，确保测量结果的正确性。

（4）测量前要检查兆欧表是否处于正常工作状态，主要检查其“0”和“∞”两点。

即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“0”位置，开路时应指在“∞”位置。

（5）、兆欧表引线应用多股软线，而且应有良好的绝缘；（6）、不能全部停电的双回架空线路和母线，在被测回路的感应电压超过12 伏时，或当雷雨发生时的架空线路及与架空线路相连接的电气设备，禁止进行测量；（7）兆欧表使用时应放在平稳、坚固的地方，且远离大的外电流导体和外磁场。

常见电缆障碍及排除方法一、因电缆封焊达不到要求出现的浸水障碍。

这种现象是电缆障碍中最为常见的，会导致电缆出现严重广播串音、混线、地气、断线现象等，通话质量受到严重影响，且涉及面广。

重新调线后的用户过不了一段时间又出现类似障碍现象，如此反复。

用模块接续的电缆，障碍线序一般为电缆前面的线序（1-25、26-50、51-75、76-100）,这些线序通常在接续时放在最下边。

查修这种障碍，首先应对电缆绝缘开展测试，测试结果绝缘很差，再看看绝缘差的线序是什么，有什么规律，可用电缆障碍测试仪对障碍线对开展测试，判断障碍点位置，也可用万用表对空线对开展测量，如有电压即为浸水。

下一步要向用户了解广播串音是什么时候出现的。

如出现大面积广播串音、坏线对，很有可能是大对数电缆接头浸水。

若是出现在一条分支线路上，那么大电缆可排除，可对分支线路开展排查。

经判断后，不得盲目开剥接头，以免造成不必要的浪费。

应先对障碍线序范围内的电缆接头开展详细检查，一般浸水接头的现象主要是：电缆与套管衔接处热熔胶未充分溢出，分歧夹未充分熔化，套管外有明显的皱纹,特别是卡条下与电缆间没有热熔胶溢出，标志漆未变色，套管有明显的棱角等。

如一条电缆接出多条分支电缆的接头尤其要注意。

2、电缆芯线扭绞处绝缘层破裂，引起绞线的障碍。

这种现象主要是放音放不出，用户突然中断，测试为绞线，且绞线对数较多。

障碍的原因主要是在施工时人为造成的。

在扭绞时拉得过紧，接头处无预留电缆，受热胀冷缩的影响，使扭绞绝缘层拉裂形成绞线，同时封焊时隔热未做好也可产生这种障碍。

这种障碍多半会出现在对接头上，其特点是：对其开展绝缘测量，主要是测障碍线对与地、线对与线对之间绝缘，如果线对与地之间绝缘良好，那么所造成的障碍一定是扭绞处破裂，模块接续这种现象一般不会出现。

查修时主要是看障碍出现在哪一段线序范围内，主要是找到相对接的接头，电缆布放比较紧的地段。

用电缆障碍测试仪测试障碍线对，判断障碍点位置，开剥后开展检查，如不在对接头内，这种障碍应在障碍线序这个接头内（通常这种障碍不一定能在一个接头内查清，有些电缆本身存在质量问题）。

1 / 2高压电缆封闭性故障查找方法案例一、故障描述线路位置：盛业电气公司 电压等级：10KV绝缘类型：XLPE 绝缘 电缆全长：610m电缆敷设情况如图1所示，该电缆线路直埋地下，一端是杆塔，另一端是组合变。

将该电缆两端分别拆开，用兆欧表测试电缆的绝缘为：A 、B 、C 三相对地及铠电阻值分别为300ΚΩ、100ΚΩ、150ΚΩ。

由此可以判定，该电缆发生A 、B 、C 三相相间短路及接地故障。

1所用设备：T-905电力电缆故障测距仪、T-602电缆测试音频信号发生器、T-504电缆故障定点仪、兆欧表等。

二、故障分析和处理1)使用T-905电力电缆故障测距仪对该电缆进行测试，其全长为610米，由于阻值过高，无法测出故障距离；并使用T-602电缆测试音频信号发生器和T-504电缆故障定点仪测出该电缆路径。

2)根据脉冲电流法与线性电流耦合器对电缆进行高压冲闪测距，使用T-905电力电缆故障测距仪测试该电缆故障位于261米处。

3)使用T-504电缆故障定点仪在所故障范围内未采到电缆故障信号及冲闪声音(波形)。

4)通过在该电缆261米处左右8米内开挖，找出电缆，发现该电缆外观完好无损。

再使用T-504电缆故障定点仪测试，仍无放电波形和放电声音。

5)考虑使用高压冲闪，必然有微小电流流过故障处，产生轻微振动。

将细沙撒在261米附近电缆上，根据冲闪频率，观察发现细沙有动作现象，故怀疑此处为故障点。

6)对该处电缆外护套及钢铠剥离后，发现B 、C 两相严重碳化。

组合变7)对此处电缆处理后，电缆故障解除。

三、故障处理总结高压电缆封闭性故障是常见的高压电缆故障，造成电缆出现此类故障的原因有很多，例如电缆长期处于恶劣环境绝缘层被腐蚀；敷设电缆时电缆受过一定成的伤害等等。

可查找封闭性电缆故障一直是行业内的难题。

通过该案例的介绍我们了解到，维修人员对专业设备的正确运用是查找故障的关键所在，这离不开他们先前经历的专业培训和长期实践。

怎样快速寻找电缆故障点？-------------------------------------------------------------------------------电缆故障的性质不同，只能对不同故障性质采用不同的探测方法，因此，在探测故障点前，首先确认故障的性质以及电缆的敷设的状态、位置和长度等必要的技术参考资料，这样有助于迅速准确地找出故障点位置。

1）确定故障性质：最常用方法是使用兆欧表（在井下使用本质安全型兆欧表）。

在另一端芯线完全开路的情况下，测量各芯线间及各芯线对地的绝缘电阻，如电缆芯线对地或相间短路，表针既指零。

而在电缆另一断芯线短接情况下，如有断线，兆欧表指针指向无限大。

2）故障检测方法：通常有电桥法、脉冲法、士波器法、感应法、声测法等等，对煤矿电缆，KDLZ-1型矿用电缆故障测试仪更为适合，它可使用于瓦斯尘爆炸危险的矿井之中。

能探测矿用电力电缆的短路、接地及断线的故障点位置，但对屏蔽橡套软电缆、带统包型编织结构监视导线的屏蔽橡套软电缆和铠装电缆的故障点很难探测，对高阻接地故障点无法探测，同时受到环境潮湿、矿井下杂散电流的影响，探测故障点的准确性受到一定的影响。

3）KDLZ-1型矿用电缆故障测试仪由音频发生器、音频接收器、电感性探头、电容性探头组成。

电感性探头用于对地短及相间短路测量，电容性探头用于电缆断线测量。

探测故障点位置偏差小于±20cm，探测故障电缆长度为300m。

测量时探头放入一根探杆中，把短路两相或相对地的两个端头接到发射机输出的两个端头上，发射机输出端通过故障电缆成闭合回路，通过导线周围产生频率为825Hz的交变磁场。

电感性探头是电磁棒上绕制线圈而成，磁力线在线圈上产生感应电动势，通过接收机放大，当探头沿电缆线路移动时，在耳机上有声音，电表上有指示。

在故障点处声音最响，电表指针摆动幅度最大，故障点后急速下降到无声，电表指针摆动幅度小甚至不摆动。

电力电缆工初级题库一、选择题41、10kV纸绝缘电缆线路做交接试验的时间为（B）分钟。

（实验）（A）5；（B）10；（C）15；（D）20。

42、大面积铝芯电缆导体的焊接方法是采用（B）法。

（A）烙铁焊接；（B）氩弧焊接；（C）焊枪焊接；（D）浇锡焊接。

43、铠装主要用以减少（C）对电缆的影响。

A综合力B电磁力C机械力D摩擦力44、一般情况下电缆管的埋设深度不应小于（B）毫米。

（电缆敷设）A、500B、700C、800D、100045、当空气中的相对湿度较大时，会使绝缘（B）。

A上升B下降C略上升D不稳定46、封铅时先用喷灯烘热铅包和铅封堵，用（C）除去氧化层，再用焊锡将接口一圈焊住。

A松香B盐酸C硬脂酸D焊锡膏47、使用喷灯时，火焰与带电部分的距离：电压在10千伏以下者不得小于1.5m；电压在10千伏以上者不得小于（D）A1.8mB2.2mC2.5m D3m48、10kV以下电缆，将铅包胀到原来铅包直径的（B）即可，喇叭口应光滑、均匀对称、无尖刺。

A1.1倍B1.2倍C1.3倍D1.4倍49、力是矢量，因此力具备的必要条件是（C）。

A大小B方向C大小和方向D大小和作用点50、在选择钢丝绳安全系数时，应按（B）原则选用。

A重物重量度B安全、经济C经济D安全51、使用兆欧表测量线路的绝缘电阻，应采用（C）。

A护套线B软导线C屏蔽线D硬导线52、电缆敷设时，在终端头与接头附近，可留有备用长度。

直埋电缆应在全长留有小量的裕度，并作（C）敷设。

A直线型B三角形CS形D环形53、在制作电缆接头时，剖铅法是先在铅包上刻一环形深痕，其深度不得超过铅包厚度的（B）。

A1/3B2/3C1/4D3/454、使用摇表测量绝缘电阻，正常摇测转速为（B）r/min。

A90B120C150D18055、测量电缆的温度，应在（B）进行。

A春季B夏季C秋季D冬季56、双臂电桥测量仪，可以用于电缆线芯导体的（C）测量。

（A）电压；（B）电流；（C）电阻；（D）电容。
