高效复合塔板流体力学和传质性能研究的开题报告
一、研究背景及意义
随着化工工艺的不断发展，复合塔板装置在气相吸收、萃取、蒸馏等工业过程中被广泛应用，而复合塔板的性能直接影响了整个装置的效率和产品质量。
因此，研究
复合塔板的流体力学和传质性能，对于推进化工工艺的发展和提高工业生产效率具有
重要意义。
二、研究内容和思路
本研究旨在通过数值模拟的方法，探究复合塔板内部流态及其对传质性能的影响规律，并寻求促进复合塔板传质强化的方法。
1、复合塔板内部流态数值模拟
首先，选取具有一定代表性的复合塔板结构，建立数值模型。
采用CFD（计算流体力学）计算，对塔板区内的气、液两相流体的运动特性进行模拟，并结合实验数据
进行模型验证。
2、复合塔板传质性能数值模拟
在模拟塔板流态的基础上，进一步计算复合塔板中气、液两相流体的传质特性，并分析影响传质性能的相关因素。
同时，结合实验数据进行模型验证。
3、复合塔板传质强化技术的研究
基于前两个阶段的数值模拟研究结果，对复合塔板传质强化技术进行探索，包括空气增压、添加助剂等方法。
三、研究预期成果
本研究期待通过数值模拟，深入挖掘复合塔板内部气液流体运动规律和传质特性，并寻找促进传质强化的方法，为工业生产提升效率和产品质量奠定基础。
同时，研究
成果也将为复合塔板设计和优化提供重要参考。
（完整版）化工原理实验（思考题答案）实验1 流体流动阻力测定1. 启动离心泵前，为什么必须关闭泵的出口阀门？答：由离心泵特性曲线知，流量为零时，轴功率最小，电动机负荷最小，不会过载烧毁线圈。
2. 作离心泵特性曲线测定时，先要把泵体灌满水以防止气缚现象发生，而阻力实验对泵灌水却无要求，为什么？答：阻力实验水箱中的水位远高于离心泵，由于静压强较大使水泵泵体始终充满水，所以不需要灌水。
3. 流量为零时，U 形管两支管液位水平吗？为什么？答：水平，当u=0时柏努利方程就变成流体静力学基本方程：21212211,,Z Z p p g p Z g P Z ==+=+时当ρρ4. 怎样排除管路系统中的空气？如何检验系统内的空气已经被排除干净？答：启动离心泵用大流量水循环把残留在系统内的空气带走。
关闭出口阀后，打开U 形管顶部的阀门，利用空气压强使U 形管两支管水往下降，当两支管液柱水平，证明系统中空气已被排除干净。
5. 为什么本实验数据须在双对数坐标纸上标绘？答：因为对数可以把乘、除变成加、减，用对数坐标既可以把大数变成小数，又可以把小数扩大取值范围，使坐标点更为集中清晰，作出来的图一目了然。
6. 你在本实验中掌握了哪些测试流量、压强的方法？它们各有什么特点？答：测流量用转子流量计、测压强用U 形管压差计，差压变送器。
转子流量计，随流量的大小，转子可以上、下浮动。
U 形管压差计结构简单，使用方便、经济。
差压变送器，将压差转换成直流电流，直流电流由毫安表读得，再由已知的压差~电流回归式算出相应的压差，可测大流量下的压强差。
7. 读转子流量计时应注意什么？为什么？答：读时，眼睛平视转子最大端面处的流量刻度。
如果仰视或俯视，则刻度不准，流量就全有误差。
8. 假设将本实验中的工作介质水换为理想流体，各测压点的压强有何变化？为什么？答：压强相等，理想流体u=0，磨擦阻力F=0，没有能量消耗，当然不存在压强差。
,2222222111g u g p Z g u g P Z ++=++ρρ ∵d 1=d 2 ∴u 1=u 2 又∵z 1=z 2（水平管）∴P 1=P 29. 本实验用水为工作介质做出的λ－Re 曲线，对其它流体能否使用？为什么？答：能用，因为雷诺准数是一个无因次数群，它允许d 、u 、ρ、变化。
化工原理课程设计（规整填料塔）填料精馏塔设计任务书一、设计题目：填料塔设计二、设计任务：苯-甲苯精馏塔设计三、设计条件：1、年处理含苯41%（质量分数，下同）的苯-甲苯混合液3万吨；2、产品苯含量不低于96%；3、残液中苯含量不高于1%；4、操作条件：填料塔的塔顶压力：4kPa（表压）进料状态：自选回流比：自选加热蒸汽压力：101.33kPa（表压）5、设备型式：规整填料塔6、设备工作日：300天/年，24h连续运行四、设计内容和要求序号设计内容要求1 工艺计算物料衡算、热量衡算、理论塔板数等2 结构设计塔高、塔径、分布器、接口管的尺寸等3 流体力学验算塔板负荷性能图4 冷凝器的传热面积和冷却介质的用量计算5 再沸器的传热面积和加热介质的用量计算6 计算机辅助计算将数据输入计算机，绘制负荷性能图7 编写设计说明书目录、设计任务书、设计计算及结果、流程图、参考资料等目录第1章流程的确定和说明 (3)1.1加料方式 (3)1.2进料状态 (3)1.3冷凝方式 (3)1.4回流方式 (3)1.5加热方式 (3)1.6加热器 (4)第2章精馏塔设计计算 (5)2.1操作条件和基础数据 (5)2.1.1操作压力 (5)2.1.2基础数据 (5)2.2精馏塔工艺计算 (7)2.2.1物料衡算 (7)2.2.2热量衡算 (9)2.2.3理论塔板数计算 (11)2.3精馏塔的主要尺寸 (12)2.3.1精馏塔设计的主要依据 (12)2.3.2塔径设计计算 (15)2.3.3填料层高度的计算 (16)第3章附属设备及主要附件的选型计算 (17) 3.1冷凝器 (17)3.1.1计算冷却水流量 (18)3.1.2冷凝器的计算与选型 (18)3.2再沸器 (18)3.2.1间接加热蒸汽 (18)3.2.2再沸器加热面积 (18)3.3塔内其他结构 (19)3.3.1接管的计算与选择 (19)3.3.2液体分布器 (20)3.3.3除沫器 (21)3.3.4液体再分布器 (22)3.3.5填料支撑板的选择 (22)3.3.6塔底设计 (23)3.3.7塔的顶部空间高度 (23)第4章结束语 (24)参考文献 (25)第1章流程的确定和说明1.1加料方式加料分两种方式：泵加料和高位槽加料。

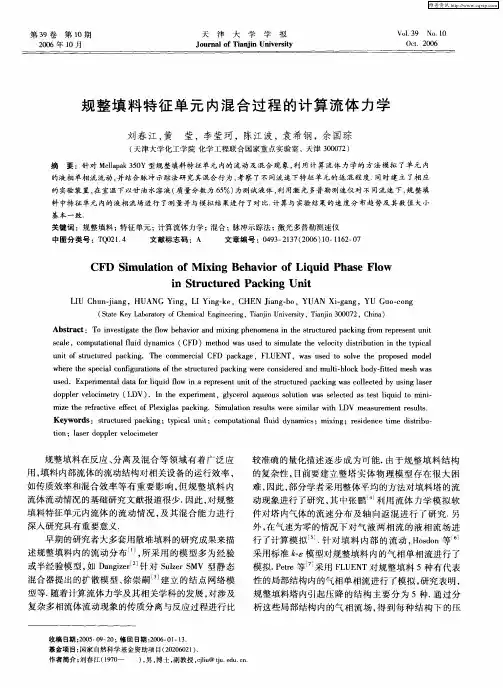

规整填料塔设计浅析规整填料塔设计浅析引言：规整填料，是一种在塔内按均匀几何图形排列、整齐堆砌的填料，具有较高的传质性能和生产能力。
因此，规整填料塔的应用范围是越来越广泛，其设计的要求也越来越高。
1 规整填料塔的结构填料塔由筒体、塔内件及填料构成。
填料分为散装和规整填料两大类。
塔内件有各种形式的液体分布装置、填料固定装置或填料压紧装置、填料支承装置、液体收集再分布装置与进料装置及气体分布装置等。
筒体有整体式结构及法兰连接分段式结构。
对于直径800mm 以上的大塔一般采用整体式结构，填料及所有塔内件从人孔送入塔内组装，如图1所示：图1规整填料塔填料塔结构示意图2 规整填料塔的特点规整填料塔不仅结构简单，而且具有生产能力大（通量大）、分离效率高、持液量小、操作弹性大、压强降低等特点。
通过填料材质的选择，可处理腐蚀性的物料。
尤其对于压强降较低的真空精馏操作，更显示出其优越性。
但是，规整填料塔的造价通常高于板式塔，对于含有悬浮物的料液、易聚合的物系则不适用，而且对于有侧线出料的场合等也不大适宜。
图2 规整填料3 填料塔的设计3.1液泛气速计算液泛是指逆流填料塔中气液两相交互作用达到一种特定流体力学现象。
发生液泛时，持液量增加，气液鼓泡传质，气流脉动，液体被大量带出塔顶部，塔操作不稳定甚至被破坏。
因此，填料塔只有在泛点气速以下才可能稳定地操作，但如果气速太低又会造成设备的浪费以及气、液体分布的不均匀。
通常认为，液泛气速是填料塔逆流操作的极限气速，一般取操作气速为液泛气速的50%~80%[1]。
规整填料塔设计的首要任务是根据填料类型，将其在操作条件下的泛点气速算出，再确定适宜的塔径和塔内实际操作气速下的填料层压降。
利用Bain-Haugen公式计算液泛气速在工业中使用非常广泛，而且参数少，易查找，计算精度较高，对规整填料非常适用。
该公式是Bain-Haugen[2]修正Sherwood等提出的，修正后的公式为：式中，L、G为液相、气相流率，kg/s；为液泛气速，m/s；为气相密度，kg/m3 ；为干填料因子，m-1；为液相、气相密度，kg/m3；为液相粘度，Pa?s。
化工原理实验(思考题答案)流动阻力、离心泵、过滤常数、对流传热、吸收、精馏、干燥实验1 流体流动阻力测定1. 启动离心泵前，为什么必须关闭泵的出口阀门？答：由离心泵特性曲线知，流量为零时，轴功率最小，电动机负荷最小，不会过载烧毁线圈。
2. 作离心泵特性曲线测定时，先要把泵体灌满水以防止气缚现象发生，而阻力实验对泵灌水却无要求，为什么？答：阻力实验水箱中的水位远高于离心泵，由于静压强较大使水泵泵体始终充满水，所以不需要灌水。
3. 流量为零时，U形管两支管液位水平吗？为什么？答：水平，当u=0时柏努利方程就变成流体静力学基本方程：Z1 P1 g Z2 p2 g,当p1 p2时,Z1 Z24. 怎样排除管路系统中的空气？如何检验系统内的空气已经被排除干净？答：启动离心泵用大流量水循环把残留在系统内的空气带走。
关闭出口阀后，打开U形管顶部的阀门，利用空气压强使U形管两支管水往下降，当两支管液柱水平，证明系统中空气已被排除干净。
5. 为什么本实验数据须在双对数坐标纸上标绘？答：因为对数可以把乘、除变成加、减，用对数坐标既可以把大数变成小数，又可以把小数扩大取值范围，使坐标点更为集中清晰，作出来的图一目了然。
6. 你在本实验中掌握了哪些测试流量、压强的方法？它们各有什么特点？答：测流量用转子流量计、测压强用U形管压差计，差压变送器。
转子流量计，随流量的大小，转子可以上、下浮动。
U形管压差计结构简单，使用方便、经济。
差压变送器，将压差转换成直流电流，直流电流由毫安表读得，再由已知的压差~电流回归式算出相应的压差，可测大流量下的压强差。
流动阻力、离心泵、过滤常数、对流传热、吸收、精馏、干燥7. 读转子流量计时应注意什么？为什么？答：读时，眼睛平视转子最大端面处的流量刻度。
如果仰视或俯视，则刻度不准，流量就全有误差。
8. 假设将本实验中的工作介质水换为理想流体，各测压点的压强有何变化？为什么？答：压强相等，理想流体u=0，磨擦阻力F=0，没有能量消耗，当然不存在压强差。
精细化工中的流体流动与传热的数值模拟精细化工是指在化学过程中需要进行高精度控制的生产过程。
在精细化工的过程中，流体流动和传热过程是两个非常关键的方面。
流体流动的特性决定了反应器内的化学品混合情况，而传热过程则决定了反应器内化学反应的速率。
精细化工的流体流动和传热过程需要进行数值模拟，以帮助工程师了解反应器内的情况，并找出最佳的生产参数。
数值模拟是通过计算机模拟物理现象的过程。
在精细化工的流体流动和传热模拟中，计算流体力学（CFD）和传热计算（FEM）技术是两个关键技术。
在数值模拟过程中，需要对反应器中的物质和能量进行数学建模，以便精确模拟出流体流动和传热过程。
在此基础上，计算机可以执行模拟计算，以便得出关键流量和温度数据。
在精细化工的流体流动和传热数值模拟中，为了准确模拟流体流动、传热、混合等过程，需要考虑流动的稳定性、沉积、振荡、涡旋等多种因素。
为此，数值模拟需要通过多个方面的设定与处理来提出合适的分析结果，包括精细的网格设计、边界条件的设置、流体力学模型的选取等。
CFD技术主要以有限体积法和有限元素法为核心原理。
其中有限体积法将流域划分为若干个体积元，对体积元内的流体流动与热传递方程求解，并在网格上进行离散化计算。
这一方法的优点在于其对于大的问题空间计算量较小，精度较高；而另一种方法——有限元素法则是将问题领域划分为N个小单元，计算每个小单元内部的流场与热场的数值解，并均匀整合进行计算整个问题空间的数值解。
因此，在大规模问题的计算中其成本将非常高。
传热计算（FEM）主要利用有限元素法进行模拟。
FEM建立在定义物理现象和场域相互作用变量的基础之上。
FEM 经常被用来分析实际体系，例如原子核、飞机、车辆，以及建筑中的热与电力需要。
FEM 主要关注于热流，通常会针对反应器中的热传递行为进行模拟计算。
通过FEM对热传递过程的精确模拟，可以找到最佳的反应器设计方案，从而优化化学反应的效果。
总之，精细化工中的流体流动与传热的数值模拟对于化学工程的生产过程至关重要。
实验1 流体流动阻力测定1. 启动离心泵前，为什么必须关闭泵的出口阀门？答：由离心泵特性曲线知，流量为零时，轴功率最小，电动机负荷最小，不会过载烧毁线圈。
2. 作离心泵特性曲线测定时，先要把泵体灌满水以防止气缚现象发生，而阻力实验对泵灌水却无要求，为什么？答：阻力实验水箱中的水位远高于离心泵，由于静压强较大使水泵泵体始终充满水，所以不需要灌水。
3. 流量为零时，U 形管两支管液位水平吗？为什么？答：水平，当u=0时 柏努利方程就变成流体静力学基本方程：21212211,,Z Z p p g p Z g P Z ==+=+时当ρρ4. 怎样排除管路系统中的空气？如何检验系统内的空气已经被排除干净？ 答：启动离心泵用大流量水循环把残留在系统内的空气带走。
关闭出口阀后，打开U 形管顶部的阀门，利用空气压强使U 形管两支管水往下降，当两支管液柱水平，证明系统中空气已被排除干净。
5. 为什么本实验数据须在双对数坐标纸上标绘？答：因为对数可以把乘、除变成加、减，用对数坐标既可以把大数变成小数，又可以把小数扩大取值范围，使坐标点更为集中清晰，作出来的图一目了然。
6. 你在本实验中掌握了哪些测试流量、压强的方法？它们各有什么特点？ 答：测流量用转子流量计、测压强用U 形管压差计，差压变送器。
转子流量计，随流量的大小，转子可以上、下浮动。
U 形管压差计结构简单，使用方便、经济。
差压变送器，将压差转换成直流电流，直流电流由毫安表读得，再由已知的压差~电流回归式算出相应的压差，可测大流量下的压强差。
7. 读转子流量计时应注意什么？为什么？答：读时，眼睛平视转子最大端面处的流量刻度。
如果仰视或俯视，则刻度不准，流量就全有误差。
8. 假设将本实验中的工作介质水换为理想流体，各测压点的压强有何变化？为什么？答：压强相等，理想流体u=0，磨擦阻力F=0，没有能量消耗，当然不存在压强差。
,2222222111g u g p Z g u g P Z ++=++ρρ ∵d 1=d 2 ∴u 1=u 2 又∵z 1=z 2（水平管） ∴P 1=P 29. 本实验用水为工作介质做出的λ－Re 曲线，对其它流体能否使用？为什么？ 答：能用，因为雷诺准数是一个无因次数群，它允许d 、u 、ρ、变化。

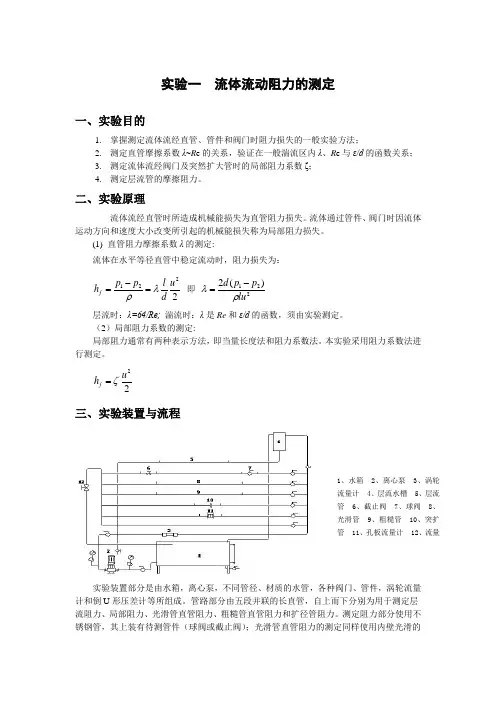

实验一 流体流动阻力的测定一、实验目的1. 掌握测定流体流经直管、管件和阀门时阻力损失的一般实验方法；2. 测定直管摩擦系数λ~R e 的关系，验证在一般湍流区内λ、R e 与ε/d 的函数关系；3. 测定流体流经阀门及突然扩大管时的局部阻力系数ζ；4.测定层流管的摩擦阻力。
