地下隧道测量施工方案为确保地下隧道施工的准确性和安全性，需要进行详细的测量工作。
本文将介绍地下隧道测量的施工方案，并针对具体的流程进行说明。
一、前期准备工作在进行地下隧道测量之前，需要进行一系列的前期准备工作，包括以下方面：1. 资料收集：收集相关的设计图纸、地质勘察报告和监测要求等资料，以便后续的测量工作。
2. 设备调试：确保测量仪器的正常运行，并进行校准和调试，以保证测量的准确性。
3. 勘测人员培训：对参与测量工作的人员进行培训，提高其对测量仪器的使用技能和测量方法的熟悉程度。
二、隧道测量流程地下隧道测量主要分为控制测量和施工测量两个阶段，下面将详细介绍每个阶段的具体流程。
1. 控制测量阶段控制测量是指通过布设控制点来确定隧道的纵横断面位置、高程和坐标等参数。
具体流程如下：1.1 布设控制网：根据设计要求，确定控制网的位置，利用全站仪或GPS等测量仪器进行控制点的测量和布设。
1.2 控制点测量：采用全站仪等测量仪器，对控制点进行测量，记录其坐标、高程和方位角等数据。
1.3 数据处理：对测量得到的数据进行处理，获得具体的坐标点和相关参数。
根据设计需求，生成相关的控制网图。
2. 施工测量阶段施工测量是指在隧道施工过程中对隧道进行准确测量，以确保施工的顺利进行和质量控制。
具体流程如下：2.1 断面测量：利用全站仪或激光测距仪等测量仪器，对隧道的断面进行测量，并记录其坐标、高程等数据。
2.2 隧道轴线测量：通过全站仪等仪器，对隧道的纵向轴线进行测量，以确定隧道的位置和方向。
2.3 支护结构测量：对隧道支护结构进行测量，确保其准确到位，并满足设计要求。
2.4 土体变位监测：利用应变仪等测量仪器，对隧道周围土体的变位进行监测，及时掌握施工过程中的变形情况。
三、测量数据处理与分析在测量工作完成后，需要对测量数据进行处理与分析，以获得准确的结果并提供给工程师和项目管理人员进行参考。
1. 测量数据处理：通过专业的测量软件或数据处理软件，对测量得到的数据进行处理与计算，获得准确的测量结果。
一、编制依据1.1 相关工程施工合同文件、图纸和技术资料- 工程总承包合同文件- 隧洞施工图纸及设计说明书- 相关技术规范和标准1.2 相关法律法规、规范标准、规定、参考文献- 《水利水电工程施工测量规范》- 《工程测量规范》- 《隧道工程施工及验收规范》- 《建筑工程施工统一验收规范》- 相关法律法规及行业规定二、工程概况2.1 工程名称：XX隧洞工程2.2 建设地点：XX省XX市XX县2.3 建设单位：XX集团有限公司2.4 设计单位：XX工程设计研究院2.5 监理单位：XX工程监理有限公司2.6 工程规模：隧洞全长XX米，洞径XX米，开挖断面面积XX平方米。
三、测量专项方案3.1 测量目的确保隧洞施工过程中的各项测量工作准确、及时，为施工、监理、设计等部门提供可靠的测量数据，确保工程质量。
3.2 测量内容3.2.1 平面控制测量：包括地面控制网布设、洞内控制网布设、洞口投点等。
3.2.2 高程控制测量：包括高程控制网布设、洞内高程控制测量等。
3.2.3 洞内导线测量：包括洞内导线布设、导线测量等。
3.2.4 隧洞施工放样：包括隧洞中线放样、隧洞断面放样等。
3.2.5 沉降变形观测：包括沉降观测、倾斜观测等。
3.3 测量方法3.3.1 平面控制测量：采用GPS定位技术进行地面控制网布设，洞内控制网采用激光测距仪和全站仪进行布设。
3.3.2 高程控制测量：采用水准测量法进行高程控制网布设，洞内高程控制测量采用激光测距仪和全站仪进行。
3.3.3 洞内导线测量：采用全站仪进行洞内导线布设和测量。
3.3.4 隧洞施工放样：采用全站仪进行隧洞中线放样和隧洞断面放样。
3.3.5 沉降变形观测：采用水准仪、倾斜仪等仪器进行沉降观测和倾斜观测。
3.4 测量精度要求根据《水利水电工程施工测量规范》和《工程测量规范》的要求，隧洞测量精度应满足以下要求：- 地面控制网：平面精度为1:10万，高程精度为1:10万。
隧道测量实施方案一、背景和目的隧道是地下工程中的一种重要形式，其建设需要进行精确的测量工作来确保施工质量和安全。
本文旨在提出一种隧道测量的实施方案，以保证隧道建设的顺利进行。
二、前期准备工作1.了解隧道设计和施工图纸，明确隧道的设计要求和建设进度。
2.配备必要的测量仪器和设备，包括但不限于全站仪、测量车、激光测距仪等。
3.组织测量团队，确保人员数量足够，并掌握相关测量知识和技能。
三、测量范围和方法1.隧道纵向测量：通过全站仪等测量仪器，测量隧道的纵向平面位置、高程等参数，以确保隧道在垂直方向上的准确性。
2.隧道横向测量：通过全站仪等测量仪器，测量隧道的横向平面位置、宽度等参数，以确保隧道在水平方向上的准确性。
3.隧道内部测量：通过测量仪器和设备，测量隧道内部的各种参数，包括但不限于隧道面积、与地面的距离等。
4.隧道地质测量：通过地质勘探仪器和设备，测量隧道地质情况，包括但不限于岩层的硬度、稳定性等。
四、测量作业流程1.制定测量计划：根据隧道设计和施工进度，制定详细的测量计划，明确测量的范围、方法和时间安排。
2.进行前期准备：组织测量团队，配备必要的仪器和设备，并对其进行校准和检查，确保其正常工作。
3.进行测量工作：按照测量计划，进行测量工作，包括纵向测量、横向测量、内部测量和地质测量等。
4.数据处理和分析：对测量得到的数据进行处理和分析，以得出准确的测量结果，并及时报告给隧道施工方和设计方。
5.定期监测：在隧道建设过程中，定期进行测量监测工作，以及时发现和解决隧道建设中的问题和隐患。
五、质量控制措施1.严格控制测量误差：对测量仪器和设备进行校准和检查，保证其测量的精确性和准确性。
2.合理布设控制点：根据隧道的大小和形状，合理布设控制点和测量网格，在测量过程中及时进行校对和补充。
3.数据交流和共享：与隧道施工方和设计方保持良好的沟通和协作，及时交流和共享测量数据和结果。
4.全员参与质量管理：鼓励全体测量人员参与质量管理，提高工作质量和效率。
隧道内测量方案范文一、引言隧道测量是指对隧道的几何形状、地面沉降、地质构造等进行精确测量和监测的工作。
随着现代隧道建设规模的扩大以及隧道维护需求的增加，隧道测量的重要性和难度也越来越突显。
本文将针对隧道内测量的方案进行详细的分析，包括测量设备选择、测量方法和测量实施等方面。
二、测量设备选择1.全站仪全站仪是隧道内测量的重要设备之一、它具有高精度、高稳定性和高自动化程度的特点，能够完成隧道内各种点位的测量任务。
在选购全站仪时，需考虑其测量范围、测量精度、稳定性以及易用性等因素。
2.激光测距仪激光测距仪可以用来测量隧道内的距离和高度。
它具有测量快速、精度高的优点，适用于较长距离的测量任务。
在选购激光测距仪时，应考虑其测量范围、测量精度和防尘、防水等特性。
3.GNSS测量设备GNSS测量设备可以用来获取隧道内各点位的经纬度坐标，以及隧道形状的变化情况。
它具有全球定位系统的优点，适用于大范围的测量任务。
在选购GNSS测量设备时，需考虑其定位精度、可靠性和抗干扰能力等因素。
三、测量方法1.隧道内部位置测量隧道内部的位置测量是隧道测量的基础，可以通过全站仪或激光测距仪进行。
首先在隧道进口和出口处设置控制点，然后在隧道内部的重要位置进行横断面和纵断面的测量。
测量数据可以用于确定隧道的几何形状和地面沉降情况。
2.隧道地质构造测量隧道地质构造测量是指对隧道内岩石层、断层、节理等地质构造进行测量。
可以通过地质雷达、声波测量或岩芯分析等方法进行。
测量数据可以用于评估隧道内部地质条件的稳定性和可行性。
3.隧道变形监测隧道变形监测是指对隧道内部的位移、收敛和变形等进行监测，以判断隧道结构的安全性和稳定性。
可以通过GNSS测量设备、全站仪或激光测距仪等进行。
监测数据可以用于及时发现和处理隧道变形的问题。
四、测量实施1.前期准备在进行隧道内测量之前，需要进行详细的测量计划和方案的制定。
包括测量任务的确定、测量设备的选择和购置、测量人员的培训和配备等。

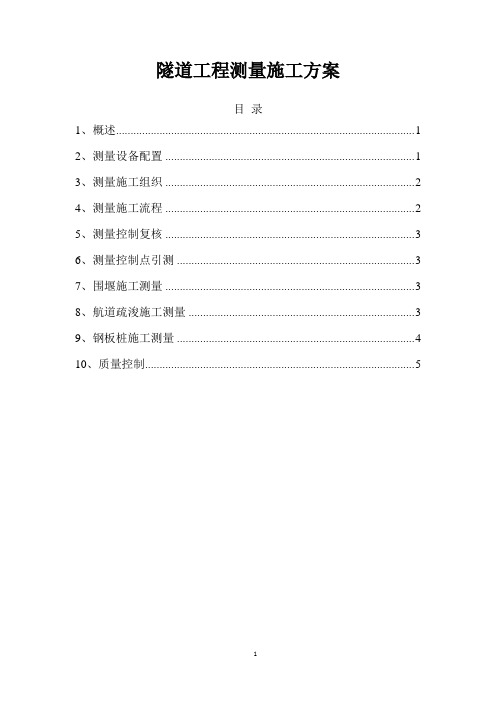

隧道工程测量施工方案目录1、概述 (1)2、测量设备配置 (1)3、测量施工组织 (2)4、测量施工流程 (2)5、测量控制复核 (3)6、测量控制点引测 (3)7、围堰施工测量 (3)8、航道疏浚施工测量 (3)9、钢板桩施工测量 (4)10、质量控制 (5)1、概述本工程坐标系统采用海南海口独立坐标系，工程高程和设计所采用的潮位、水位均以1985国家高程基准面为准。
工程测量定位采用RTK-GPS为主，常规测量方法为辅的测量定位方法。
RTK-GPS仪器选用1+N方案，即1个基站，N个移动站。
成立专门的测量班组，以新技术、新工艺确保工程质量及工期。
本工程主要的测量控制项目有：围堰堰体施工测量、航道疏浚测量、围堰堰体位移监控测量等。
2、测量设备配置本项目采用RTK-GPS进行测量，采用Leica 全站仪进行控制测量，采用Leica NA2进行高程测量。
测量仪器配制详见表1。
表1 主要仪器设备配制表3、测量施工组织选派具有较高管理能力和业务水平的测量管理及技术人员，操作熟练的现场测量作业人员参加本工程的施工测量工作。
测量管理及技术人员要熟练《水运工程测量规范》和施工技术要求，了解施工进度计划，合理安排工作，绝对避免因测量差错或工作不到位而影响工程施工质量和进度的情况出现。
本项目的主要测量人员配置如下：测量工程师1名；测量技师4名。
4、测量施工流程测量施工工艺流程图如图1所示。
图1 测量施工流程图5、测量控制复核测量交桩由本项目的监理工程师主持，业主提供准确的起始测量数据，并以图、文及现场交接的方式提供。
测量小组根据业主提供的测量控制点负责控制点复核，并根据业主提供的测量控制点，结合工程的实际情况进行控制点引测。
控制点引测严格按照《水运工程测量规范》。
6、测量控制点引测在围堰的南北两端堤岸的适当位置，引测一系列测量控制点，作为围堰施工的控制点。
控制点引测时若水准点GPS卫星条件不好，则考虑进行三等水准引测至开阔地，以便接受GPS卫星信号。
一、编制说明1. 编制依据本方案依据《隧道工程测量规范》（GB 50026-2018）、《公路隧道施工技术规范》（JTG F60-2009）等相关法律法规和技术标准编制。
2. 编制目的为确保隧道施工过程中测量工作的准确性、及时性和可靠性，制定本隧道测量专项施工方案，指导现场测量工作。
3. 适用范围本方案适用于本隧道工程的施工测量工作。
二、工程概况1. 工程简介本隧道工程位于XXX地区，全长XX公里，隧道最大埋深XX米，设计时速XX公里/小时。
隧道穿越地质复杂，包括灰岩、泥岩、砂岩等多种岩性。
2. 施工测量内容（1）隧道控制测量：包括导线测量、水准测量、GPS测量等；（2）隧道施工测量：包括洞内导线测量、断面测量、高程测量、中线测量等；（3）隧道监控量测：包括围岩位移、隧道收敛、锚杆应力等。
三、施工工艺1. 控制测量（1）导线测量：采用全站仪进行导线测量，确保导线精度满足规范要求；（2）水准测量：采用水准仪进行水准测量，确保水准点精度满足规范要求；（3）GPS测量：采用GPS接收机进行GPS测量，确保GPS点精度满足规范要求。
2. 施工测量（1）洞内导线测量：采用全站仪进行洞内导线测量，确保洞内导线精度满足规范要求；（2）断面测量：采用全站仪进行断面测量，确保断面精度满足规范要求；（3）高程测量：采用水准仪进行高程测量，确保高程精度满足规范要求；（4）中线测量：采用全站仪进行中线测量，确保中线精度满足规范要求。
3. 监控量测（1）围岩位移：采用围岩位移监测仪进行监测，确保围岩位移监测数据准确；（2）隧道收敛：采用收敛计进行监测，确保隧道收敛监测数据准确；（3）锚杆应力：采用锚杆应力计进行监测，确保锚杆应力监测数据准确。
四、施工计划1. 施工进度计划根据隧道工程特点，制定详细的施工进度计划，确保测量工作与施工进度相协调。
2. 材料与设备计划根据测量工作需要，提前准备全站仪、水准仪、GPS接收机、围岩位移监测仪、收敛计、锚杆应力计等测量设备。
地铁隧道测量施工方案随着城市快速发展，地铁成为现代化交通系统中不可或缺的一部分。
而地铁隧道的施工前，对地铁隧道进行测量是至关重要的一步。
本文将详细介绍地铁隧道测量施工方案，确保地铁隧道施工的准确性和安全性。
一、测量设备在地铁隧道施工测量中，需要使用多种测量设备以获取准确的数据。
常用的测量设备包括全站仪、激光测距仪、水平仪、导线、测量标杆等。
全站仪是一种高精度的测量仪器，可以同时进行水平角、垂直角和斜距的测量。
激光测距仪能够准确测量两点之间的距离，并且测量速度较快。
水平仪用于测量地铁隧道的水平度。
导线用于测量地铁隧道的线形和矢高，而测量标杆则是用来设置测点的标志物。
二、测量过程地铁隧道测量的过程通常包括线形测量、纵断面测量和横断面测量三个部分。
1. 线形测量线形测量主要是为了测量地铁隧道的轨道线路。
测量人员需要设置一系列的测量点，并使用全站仪或激光测距仪进行测量。
通过多次测量，可以获得准确的隧道线形数据。
2. 纵断面测量纵断面测量用于测量隧道的纵向高程变化情况。
测量人员需要在隧道的不同位置设置测点，并使用水平仪和导线进行测量。
通过多次测量，可以绘制出隧道的纵断面图，了解隧道的高程变化情况。
3. 横断面测量横断面测量用于测量隧道的横向变化情况，包括隧道的断面形状和尺寸。
测量人员需要在隧道的不同位置设置一系列的测点，并使用水平仪和导线进行测量。
通过多次测量，可以获得隧道横断面的数据，并绘制出详细的横断面图。
三、测量数据处理与分析测量完成后，需要对获得的测量数据进行处理和分析，以获取更加准确的结论。
1. 数据处理测量数据处理包括数据的补充、校正和整理。
首先，需要对测量数据进行校正，排除误差。
然后，对测量数据进行整理，以便进行后续的分析工作。
2. 数据分析数据分析是将测量数据进行统计和分析，得出结论。
通过对测量数据的分析，可以了解隧道的线形、纵断面和横断面的情况，以及任何需要调整的地方。
四、安全措施在地铁隧道测量施工中，安全始终是首要考虑的因素。
隧道测量方案1. 引言隧道测量是指对隧道进行各种参数测量和监测的过程。
隧道作为一种重要的地下工程结构，其稳定性和安全性直接关系到工程的质量和使用寿命。
因此，进行隧道测量是确保隧道工程质量的重要手段之一。
本文将介绍一种常用的隧道测量方案，包括测量要点、测量方法和计算过程等。
2. 测量要点在进行隧道测量时，需要关注以下几个重要要点：2.1 隧道轴线位置隧道轴线位置是测量中的重要参数，它直接决定了隧道的走向和位置。
测量隧道轴线位置时，可以采用传统的全站仪或者激光仪等测量仪器。
测量过程中需要确定起点和终点，并根据隧道的设计要求进行测量。
2.2 隧道截面尺寸隧道截面尺寸是测量中的关键指标，它包括隧道的高度、宽度和净空等参数。
测量隧道截面尺寸时，可以使用激光扫描仪等高精度仪器，将其扫描得到的点云数据进行处理和分析，得到准确的截面尺寸。
2.3 隧道收敛和变形监测隧道在使用过程中会受到地质条件、荷载等因素的影响，可能会发生收敛和变形现象。
因此，进行隧道收敛和变形的监测是必要的。
可以利用测距仪、倾斜仪等仪器，对隧道的收敛和变形进行实时监测和记录。
3. 测量方法针对以上测量要点，可以采用以下方法进行隧道测量：3.1 全站仪测量法全站仪是一种常见的测量仪器，可以同时测量水平角、垂直角和斜距等参数。
在测量隧道轴线位置时，使用全站仪可以快速准确地进行测量，并将测量结果导入计算机进行数据处理。
3.2 激光扫描测量法激光扫描仪是一种高精度的测量仪器，能够快速获取隧道截面的三维点云数据。
通过将点云数据导入计算机，可以进行隧道截面尺寸的计算和分析，并生成详细的测量报告。
3.3 测距仪监测法测距仪是一种用于快速测量距离的设备，可以通过对比测量前后的距离变化来监测隧道的收敛情况。
将测距仪安装在预定的测点上，定期进行测量，并将数据进行记录和分析。
3.4 倾斜仪监测法倾斜仪可以测量物体的倾斜角度，用于监测隧道的变形情况。
将倾斜仪安装在预定的测点上，定期进行测量，并将数据与标准值进行比对，判断隧道的变形情况。
道路隧道工程施工测量方案一、工程概述本项目为某城市道路隧道工程，隧道全长约2公里，采用盾构法施工。
隧道穿越城市中心区域，施工过程中需保证地面建筑和交通的正常运行。
为确保隧道施工的质量和安全，施工测量工作至关重要。
本方案主要针对隧道工程施工测量工作进行详细阐述。
二、测量依据1. 中华人民共和国国家标准《工程测量规范》；2. 交通部《公路隧道设计规范》（JTG D70-2004）；3. 交通部《公路隧道施工技术规范》（JTJ042-94）；4. 施工现场实际情况和设计图纸。
三、测量内容1. 平面控制测量：测定隧道各洞口控制点的平面位置，建立平面控制网；2. 高程控制测量：测定两洞口附近水准点之间的高差，建立高程控制网；3. 洞内导线测量：测定洞内施工导线点的位置和高程；4. 中线测量：测定隧道中线的位置，确保隧道施工按设计要求进行；5. 施工监测：对隧道施工过程中的变形、应力、位移等参数进行监测。
四、测量方法及步骤1. 平面控制测量（1）依据国家标准《工程测量规范》，采用导线测量法或三角网法建立平面控制网；（2）选择具有代表性的控制点，设置测量标志，采用全站仪或卫星定位系统（如GPS）进行测量；（3）平差计算，求解控制网坐标，确保测量精度满足设计要求。
2. 高程控制测量（1）采用等级水准测量或光电测距三角高程测量法建立高程控制网；（2）选择合适的水准点，设置测量标志，进行高程测量；（3）进行高差计算，求解高程控制网数据，确保测量精度满足设计要求。
3. 洞内导线测量（1）根据隧道中线设计图纸，沿隧道中线布设施工导线点；（2）采用全站仪或经纬仪进行导线测量，测定导线点坐标；（3）导线测量数据进行平差计算，求解导线点坐标，确保测量精度满足施工要求。
4. 中线测量（1）依据设计图纸，测定隧道中线起始点和曲线要素；（2）采用全站仪或经纬仪进行中线测量，测定中线点坐标；（3）计算中线测量数据，求解中线点坐标，确保测量精度满足施工要求。
隧道施工控制测量技术方案隧道施工控制测量技术方案隧道建设是互联网、交通、水利等基础设施建设的重点，也是城市发展的关键支撑设施。
测量技术是隧道建设中非常重要的环节，可以保证隧道施工的安全、质量和进度，本文将就隧道施工控制测量技术进行讨论，提出一套实用的技术方案。
一、测量目的在隧道施工中，测量主要用于如下目的：1. 确定隧道掘进进度与质量，以便及时调整施工计划，掌握施工进展情况，避免隧道施工拖延和产生不必要的损失。
2. 确定隧道的水平、垂直和水准位置，以保证隧道的质量和稳定性，避免地面沉降和坍塌。
3. 确定地下水位、地层情况、裂隙位置、岩层结构等，以便制定合理的隧道施工技术和方案。
4. 确定隧道的长度、高度、宽度和曲率等参数，以满足隧道设计要求，确保施工的准确性和可靠性。
二、测量方法隧道施工控制测量技术可以采用多种方法，按照控制点的设立方式和测量方式可以分为：1. 定向测量法：即设置一些控制点，通过测量方向和距离，确定施工位置和方向，包括机械导向仪、激光测量仪、导线拉算法等。
2. 定位测量法：通过设置一些控制点，测量隧道的位置和高程，并与设计值进行比对，包括全站仪测量、激光测距仪测量、GPS测量等。
3. 无线测量法：通过采用传感器、云计算、无线通信等技术实现隧道施工过程的自动监控，包括变形监测仪、温度传感器、应变计等。
三、测量方案为了保证隧道施工的安全和质量，需要制定一个切实可行的测量方案。
具体步骤如下：1. 制定测量计划：在施工前制定测量计划，确定测量区域、测量控制点的数量和位置，测量精度和测量频率等，进行相应的测量准备和技术培训。
2. 设置控制点：在施工现场，通过产权测量或其他已知控制点进行精确定位，用全站仪或其他测量设备测出控制点的坐标和高程，并设置标志桩或标记牌进行标记。
3. 实施测量工作：根据测量计划和施工情况，选择合适的测量方法进行测量，对每个控制点按照规定的时间和精度进行定位。
对于存在变形、沉降、位移等复杂测量问题的隧道施工，需要考虑安装变形监测仪等自动监测设备，实时监测施工过程的变形和变量。
精选 可编辑 CB01 施工技术方案申报表 （承包 [2015] 技案-II-015号） 合同名称：杭州市第二水源千岛湖配水工程施工图审查及跨分水江、渌渚江区段优化设计施工总承包标段 合同编号：JS-2015-05
致：浙江水专工程建设监理有限公司 杭州市第二水源千岛湖配水工程施工监理Ⅳ标监理部
我方今提交杭州市第二水源千岛湖配水工程跨分水江、渌渚江区段设计施工总承包标段输水隧洞施工Ⅱ标段 工程的：
□ 施工组织设计 □ 施工措施计划 □ 工程测量施测计划和方案 □ 施工工法 □ 工程放样计划 □ 专项试验计划和方案 请贵方审批。
中国水利水电第十二工程局有限公司 中国电建集团 千岛湖配水工程总承包项目 华东勘测设计研究院有限公司 输水隧洞施工Ⅱ标段项目部 千岛湖配水工程总承包项目部 技术负责人： 分管负责人： 精选 可编辑 日期： 年 月 日 日期： 年 月 日
监理机构将另行签发审批意见。 浙江水专工程建设监理有限公司 杭州市第二水源千岛湖配水工程施工监理Ⅳ标监理部
签 收 人：（签名） 日 期： 年 月 日 精选
可编辑 杭州市第二水源千岛湖配水工程跨分水江、渌渚江区段
设计施工总承包标段输水隧洞施工Ⅱ标段
施工测量技术方案
编制单位：中国水利水电第十二工程局有限公司 千岛湖配水工程总承包施工Ⅱ标项目部 编制日期： 2015年3月27日 精选
可编辑 1 概述 1.1 测区概况、任务来源 杭州市第二水源千岛湖配水工程从千岛湖淳安县境内取水，通过输水隧洞将水引至杭州市余杭区闲林水库，为下游原水输水工程提供优质千岛湖水，同时在输水线路途中向建德市、桐庐县及富阳市部分区域供水。本标段施工范围为桩号56+850m～63+480m段的施工总承包，标段位于桐庐县境内，工作内容主要包含有输水隧洞、施工支洞、渣场边坡绿化、施工过程中的涉及到的道路、渠道、管道等专项设施拆除及恢复建设工作等。 Ⅱ标涉及的主要建筑物有： 桩号56+850m～63+480m洞段输水隧洞，标准衬砌段开挖呈平底马蹄形，一衬后底宽4.8m，按不同的围岩类别采取不同的支护方式。 沈家支洞长约595m，开挖呈城门洞型，支洞净宽为5.5m×6.0m（宽×高），支洞进口高程37m，与主洞衔接处高程15m。 井湾里支洞长约760m，开挖呈城门洞型，支洞净宽为5.5m×6.0m（宽×高），支洞进口高程85m，与主洞衔接处高程32.5m。井湾里支洞由其他承包商完成，本公司完成井湾里支洞使用期的维护和封堵等。 测区平均经度119°38′，纬度29°49′，属中亚热带季风气候，温暖湿润，雨量充沛，四季分明。 精选 可编辑 1.2 完成工作量 杭州市第二水源千岛湖配水工程总承包施工Ⅱ标项目由中水十二局有限公司承建，其施工测量任务由我测量班组完成，基本作业步骤为：加密控制、原始地形测量、地形断面图绘制、洞内基本导线、洞内施工导线、掌子面测量放样、开挖断面测量、工程量计算、贯通测量、砼衬砌放样、竣工断面绘制、施工测量技术总结等。现我队已完成基准点复核及加密控制作业，并于2015年3月10日提交Ⅱ标的基准复核及施工测量控制加密所有资料。 1.3 利用资料情况 起算资料来源：中国电建集团华东勘测设计研究院有限公司千岛湖配水工程总承包项目部提供、浙江省水利水电勘测设计院制作、浙江水专工程建设监理有限公司核准的Ⅲ等控制网点坐标成果，共计六座Ⅲ等控制点。 2 技术设计执行情况 2.1 执行规范和技术标准 《国家三角测量和精密导线测量规范》 GB/T 17942-2000 《水工建筑物地下开挖工程施工技术规范》 DL/T5099-1999 《水电水利工程施工测量规范》 SL 52-93 《测绘技术总结编写规定》 CH/T 1001-2005 业主、设计、监理部门的其它技术要求 2.2 采用平面基准、高程基准、投影面 精选 可编辑 采用1980西安坐标系3度带,测区平均经度119°38′，纬度29°49′,折光系数取0.14、1985国家高程基准、投影面高程50m。
3 测量控制 施工控制测量贯穿整个施工过程，其测量误差对放样点点位精度影响甚微为原则。本标控制主要是洞内控制测量，以满足规范和设计要求为前提，根据规范结合本合同要求布置导线平面（高程）网。 3.1平面控制 平面控制网结合工程规模、工程总体布置、工程建设周期等因素，执行规范有关规定。基准复核、加密控制设计为Ⅲ等平面控制网、Ⅲ等三角高程网；施工测量控制多少影响开挖工作，所布置的控制点将考虑延续性、前瞻性，阶段控制统一以Ⅳ等精度要求向纵深延伸。洞内控制点点位位于基岩、钢筋钻孔深埋、顶部刻十字，做好测点标识工作。控制点将考虑交通运输、洞顶岩体安全、采光条件等因素，确保控制安全。 根据规范结合公司洞内导线控制工法，基本导线平均边长约200米，隔点作为闭合环节点，整个标段将有20~25个闭合环。拟每进尺600~700米进行基本导线控制，施工导线按测站精度要求建立、满足日常放样、断面测量要求。 本标段施工任务繁重，开挖强度高，导致开挖放线轮回次数多，为了保证测量精度，同时减轻测量放线人员劳动强度，我方将在施工期拟安装激光指向仪，尽量减少测量放样对开挖进程的影响。 精选 可编辑 本阶段我方已在两处均做了加密控制点，分别是SJ01、SJ02、SJ021和JW01、JW02，按三等精度要求测设，控制到各个支洞口，形成本阶段施工控制的基本导线。 本次加密控制新增控制点点名编号原则以支洞名称拼音第一个字母+序号，沈家支洞以SJ+序号，（进入主洞后上游侧（右侧）按序编号、下游侧（左侧）SJ+20开始编号）；井湾里支洞以JW+序号，（进入主洞后下游侧（右侧）按序编号、上游侧（左侧）JW+20开始编号） 今后设计在基本导线上控制点按四等要求测量，先按支导线布置待条件成熟时进行闭合导线或贯通测量；无法保留的测站点具备检核条件。 导线测量按规范要求进行如温度、气压、两差等改正，测角、测距。控制测量采用武测科傻平差软件平差。 平面控制网水平角、边长、垂直角由 Leica TCA2003（0.5" ，1+1ppm）全站仪观测。 水平角观测严格按规范执行。观测在成像清晰、目标稳定的条件下进行；对于目标垂直角超过±3°，各方向2C较差按同方向、相邻测回间比较；测回间重新整置仪器，使水准气泡居中。 全站仪水平角观测技术要求： 等 级 仪 器 两次照准 读数差 半 测 回 归 零 差 一测回 2C较差 同 方 向
各测回互差 精选 可编辑 Ⅲ TCA2003 2″ 6″ 9″ 6″ Ⅳ TCA2003 2″ 6″ 9″ 6″ Ⅳ TCR702 3″ 8″ 13″ 9″
测距作业技术要求： 等级 温度 最小读数 气压 最小读数 一测回读数 较差限差 测回间 较差限差 往返较差 限差 Ⅲ 0.2° 50pa 3mm 5mm 2√2(a+b*d) Ⅳ 1.0° 100pa 5mm 7mm 2√2(a+b*d)
附合（闭合）导线技术要求见下表： 等 级 最弱点
点 位
中误差
测 角 中误差 方位角 闭合差 角度观测 测回数 距离观测 测回数 天顶距 测回数 全长相对 中误差
等 级 测 角 中误差 平均边长 相对中误差 边长观测 水平角 Ⅲ ±1.8″ 1/15万 往返各2测回 左右各3测回 Ⅳ ±2.5″ 1/10万 往返各2测回 左右各2测回 精选
可编辑 四 ＜20mm 2.5″ ±5√n 左、右各3 往、返2 3 1：35000
洞室开挖贯通后进行贯通测量，对贯通误差进行调整和分配。以贯通后经调整配赋的洞室轴线为依据进行下续开挖和砼浇筑工作。 贯通测量满足四等导线（网）精度要求。 洞内控制是本标测量的重点和难点，施工测量能否顺利进行一定程度取决于控制测量的成效。 3.2 高程控制 根据规范结合本合同精度要求布置导线高程（网），洞外已有基准点满足整个输水隧洞的高等级高程控制网。 根据所提供的高程基准情况,将导线控制网布设成三维网，三维网按Ⅳ等三角高程替代Ⅳ等水准。 高程控制在开挖阶段均以三角高程替代水准测量，开挖过程注意设立岩体立面高程校核点。导线网点高程与岩体高程校核点形成开挖放样高程控制的基础。高程控制在砼施工阶段采用三角高程与水准结合。 4施工放样
4.1输水隧洞，支洞断面施工测量 施工测量放样将贯穿整个施工过程，施工放样所采用的测量点均以控制网点为基础。我标段主要以洞室开挖为主，洞内放样前，精选 可编辑 将施工区域的平面、高程控制点、轴线点、测站点等测量成果，以及工程部位的设计图纸中的各种坐标、方位、几何尺寸等数据进行认真计算、校核并编制成放样数据手册，供放样使用。一般洞室轮廓点具体放样如下：设站导线控制点测出轮廓点附近任意点的坐标，利用计算器编程计算任意点与设计的差值，调整后再测量，直至调整至设计线为止。 开挖后及时测量开挖断面，用于指导修规、提交验收。断面测量时逢5或特征桩号在侧墙标写桩号，同时标定一定数量的高程。 4.2地形工测量 工程施工开始，将施工区域内支洞的地形、断面资料进行测绘；地形的原始数据采集采用全站仪直接测量取得，下载数据分别在总承包管理单位和项目部留档，采用南方成图软件绘制开挖或竣工断面图。地形、断面图成图格式事先与总承包管理单位及相关单位部门协商，减少竣工资料的整理强度。 4.3安全监测 测量队将负责采用测量设备进行监测，主要包括边坡位移、沉降安全监测；洞内裂缝位移安全监测项目。 4.4重要部位放样要点 根据输水隧洞及支洞断面图设计，放样前用计算器编制满足设计要求的放样程序。隧洞轮廓线开挖循环造孔前进行放样，具体方法为：先用激光无棱镜全站仪测出估计轮廓点任意点的三维坐标，根据偏距与高程几何关系计算差值进行调整，调整后再测量，直至
