挂篮拼装施工技术交底1技术交底范围xxx大桥挂篮拼装施工。

2设计情况详见挂篮图纸3挂篮施工注意事项1.用人工搬运，支立较大模板时，应有专人指挥，所有的线索要有足够的强度，绑扎牢固。

支立模板时，底部固定后再进行支立，防止滑动倾覆。

2.支立模板要按工序操作。

当一块或几块模板单独竖立和竖立较大模板时，应设立临时支撑，上下必须顶牢。

，操作时要搭设脚手架和工作平台，整体模板合拢后，应及时用拉杆斜撑固定牢靠，模板支撑不得钉在脚手架上。

3.用机械吊运模板时，应先检查机械设备和绳索的安全性和可靠性，起吊后下面不得站人或通行。

模板放下，距地面1m时，作业人员方可靠近操作。

4.高处作业应将所需工具装在工具袋内。

传递工具不得抛掷或将工具放在平台和木料上，更不得插在腰带上。

5.在用斧锤作业时，应照顾四周和上下的安全，防止误伤他人。

斧头刃口处应配刃口皮套。

6.拆除模板时，应制定安全措施，按顺序分段拆除，不得留有松动或悬挂的模板，严禁硬砸或用机械大面积拉倒。

拆下带钉木料，应随即将钉子拨掉。

7.拆除模板不得双层作业，3m以上模板在拆除时，应用绳索拉住或用起吊设备拉紧，缓慢送下。

8.高空拆除或支立模板时必须穿软底防滑鞋，系安全绳，戴安全帽。

9.挂篮拼装顺序应严格控制，应为先滑道—支座—主桁（主桁尾段—平衡梁与后锚固—主桁）—联结系—前上横梁—吊挂系统—底模平台—侧模支架—内模及吊挂系统—安全防护系统10.挂篮拼装过程中安全防护系统应与主体结构拼装穿插进行，确保每个作业面都有良好的安全作业环境。

11.挂篮在拼装过程中要确保吊重在起重吊车允许范围内，并确保通信畅通，高空作业安全可靠。

12.挂篮拼装完成后采用模拟试压试验，确保结构安全，试验时确保足够的压力与持荷时间，具体按挂篮拼装与试验工艺进行。

13.挂篮拼装时，应严格控制主桁悬臀部分的荷载重量，除张拉操作平台及必须的少量工具外，不得任意增加载重量。

14.滑道系统检查：挂篮使用过程中应认真检查滑道接缝平整度，滑道与滑道之间的联结是否可靠。

新建京津城际轨道交通工程跨北京四环特大桥托架施工和菱形挂篮设计、施工交底书编制：汪芳进复核：室主任：总工程师：中铁大桥局股份有限公司施工设计事业部目录一、工程概况 (2)二、墩旁托架施工 (2)三、菱形挂篮的构造 (3)1、主桁架 (3)2、前上横梁 (4)3、底模平台 (4)4、外模支架与外模 (5)5、内模及支架 (5)6、吊挂起顶系统 (6)7、走行系统 (7)8、锚固系统 (8)9、限位系统 (8)四、挂篮构件的加工制造 (9)五、挂篮构件的进场验收 (10)六、挂篮拼装 (10)1、走道梁安装 (11)2、主桁架与后锚固安装 (11)3、底模平台安装 (11)4、内模支架及其吊挂起顶系统安装 (12)5、外模支架、模板及其吊挂系统安装 (13)6、挂篮拼装的质量要求和检查签证 (13)七、静载试验 (14)八、挂篮的走行、作业 (14)九、安全注意事项 (15)新建京津城际轨道交通工程跨北京四环特大桥托架施工和菱形挂篮设计、施工交底书一、工程概况新建京津城际轨道交通工程跨北京四环特大桥，桥跨布置为：60+128+60m。

主跨部分为加劲拱连续梁的型式，系杆锚固块位于翼缘板下方，间距为6m，箱梁结构形式采用单箱双室结构，主跨箱梁在系杆位置均设有一道横隔墙。

墩柱为板式实心墩。

整个箱梁采用三向预应力混凝土连续梁结构，两边跨分别设有长度为6.75m的支架现浇段，两中主墩墩顶块段长度为18m，其余各梁段有2.5m、3.0m、4.0m、4.5m四种不同长度，这其中的0#、1#块采用墩旁托架现浇施工，其余的悬臂节段采用菱形挂篮悬浇施工（具体步骤参照设计院提供的“建议施工顺序示意图”），中跨2.0m的合龙段考虑利用挂篮的侧、底模进行合龙施工。

二、墩旁托架施工墩旁托架由钢管柱及型钢组焊而成。

中间四片托架与墩身和系梁上预埋件顶紧并通过预应力筋对拉形成整体，外侧两片桁架通过自身顶部型钢连接形成整体。

托架顶对应位置放置钢锲块抄垫，然后再依次从下至上安装横桥向2I36a 的分配梁、底模排架和底模，横桥向分配梁两侧在外模桁架底端对应位置再安装纵桥向支撑梁，以承托外模桁架传递的荷载。

1. 工程名称：[项目名称]2. 工程地点：[工程地点]3. 施工单位：[施工单位名称]4. 项目经理：[项目经理姓名]二、安全施工技术交底1. 交底目的为确保菱形挂篮施工过程中的安全，预防事故发生，提高施工质量，现将菱形挂篮安全施工技术交底如下。

2. 交底内容（1）人员配备及要求1）施工人员必须持证上岗，熟悉菱形挂篮的施工工艺和安全操作规程；2）施工现场设立专职安全员，负责现场安全监督检查；3）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）施工准备1）施工前，对施工现场进行安全检查，确保场地平整、排水畅通；2）对菱形挂篮进行检查，确保其结构完整、安全可靠；3）施工前，对施工人员进行安全技术交底，提高安全意识。

（3）施工工艺1）根据施工图纸，确定菱形挂篮的安装位置和施工顺序；2）按照施工顺序，依次进行菱形挂篮的安装、调试、加固；3）在安装过程中，注意以下事项：a. 按照设计要求，正确连接挂篮各部件；b. 确保挂篮安装牢固，无松动现象；c. 在施工过程中，定期检查挂篮的受力情况，发现问题及时处理。

（4）安全措施1）施工人员必须遵守以下安全操作规程：a. 严格按照操作规程进行施工，不得擅自改变；b. 作业过程中，注意观察周围环境，确保施工安全；c. 遇到突发情况，立即停止作业，采取相应措施进行处理；2）施工现场设立安全警示标志，提醒施工人员注意安全；3）施工过程中，加强对施工人员的安全教育，提高安全意识。

（5）应急措施1）施工现场配备必要的安全防护设施和应急救援器材；2）制定应急预案，确保在发生事故时能够迅速、有效地进行救援。

三、总结1. 本交底内容为菱形挂篮安全施工技术交底，施工过程中必须严格遵守；2. 施工单位应定期对施工人员进行安全技术培训，提高安全意识；3. 施工现场应设立专职安全员，负责现场安全监督检查；4. 施工过程中，如发现安全隐患，应及时整改，确保施工安全。

注：以上模板仅供参考，具体交底内容应根据实际情况进行调整。

目录一、概述 (1)1.1挂篮概况 (1)1.2挂篮构造 (1)1.2.1主桁承重系统 (1)1.2.2行走及后锚系统 (1)1.2.3底篮及悬吊系统 (2)1.2.4模板系统 (2)二、挂篮拼装 (4)2.1挂篮拼装流程 (4)2.1.1拼装流程框图 (4)2.1.2拼装施工流程示意图 (4)2.2拼装标准 (7)2.3挂篮拼装 (7)2.3.1测量放样 (7)2.3.2铺设轨道 (7)2.3.3拼装挂篮主桁 (8)2.3.4安装挂篮锚固系统 (8)2.3.5安装挂篮前后悬吊 (9)2.3.6安装挂篮底篮 (9)2.3.7安装挂篮行走小车 (10)2.3.8外模板就位 (11)2.4人员组织及施工周期 (11)2.5拼装检查 (12)三、加载试验 (13)3.1试验目的 (13)3.2试验方案 (13)3.2.1试验方法概述 (13)3.2.2试验荷载 (13)3.2.3变形观测项目 (14)3.2.4测点布置 (14)3.2.5观测方法 (15)3.3试验加载程序 (15)3.4卸载程序 (16)3.5人员组织 (16)3.6加载试验注意事项 (16)3.7试验成果 (16)四、挂篮及模板前移 (17)4.1施工流程 (17)4.2挂篮前移必备条件 (17)4.3连体挂篮解体及前移 (17)4.4分离式挂篮前移 (19)4.4.1操作细则 (19)4.4.2人员组织 (21)4.5模板前移 (22)4.5.1外模前移 (22)4.5.2内模前移 (22)五、挂篮检查 (23)5.1砼浇注前检查 (23)5.2砼浇注过程检查 (23)六、台风季节挂篮施工应急措施 (23)6.1施工工况 (24)6.2应急措施 (24)七、挂篮拆除 (25)菱形挂篮施工工艺一、概述1.1挂篮概况跨双阳路施工为挂篮施工，共设3个T，共计采用3套挂篮进行施工，挂篮形式采用菱形挂篮施工，菱形挂篮重量为60t。

菱形挂篮总体布置详见图1.1.1。

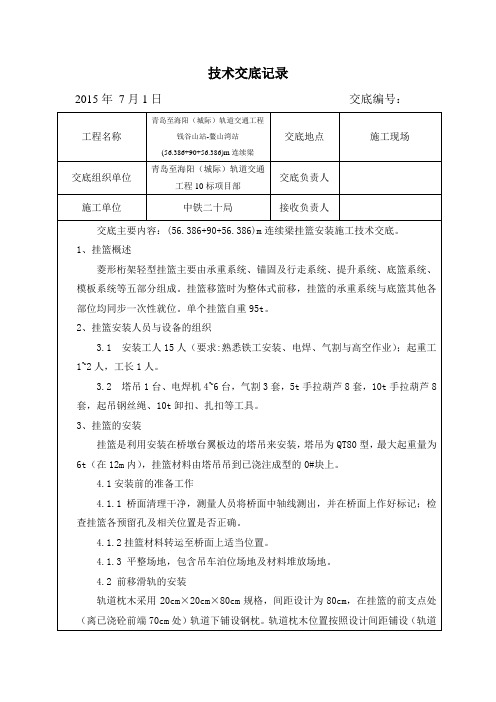

挂篮安装技术交底(共6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--技术交底书技术交底书表格编号1310项目名称中铁七局武汉市西四环线上跨铁路工程项目部交底编号JSJD-工程名称武汉市四环线西段跨汉丹、汉宜铁路立交桥工程设计文件图号施工部位菱形挂篮拼装技术交底交底日期一、菱形挂篮结构挂篮主要有主桁架、行走及锚固系统、吊带系统、底平台系统、模板系统共五部分组成。

二、挂篮安装1、预留孔及预埋件布置对照预留孔（预埋件）布置图检查 0#块预留孔及预埋件是否埋设准确。

2、轨道系统安装a、以梁体中心线为基准，参考挂篮总装图，放线找准轨道中心位置，先根据图纸铺设轨枕，轨枕间距50cm，前支点位置加密布置，防止局部混凝土压坏，轨枕下部要用铁板垫平密实，轨枕顶面标高要拉线找平。

b、走道梁安装前，量出走道梁中心线，根据挂篮设计图中走道梁布置图将走道梁按图中位置安放，走道梁安装完成后安装反扣轮，反扣轮安装完毕后安装压梁，压梁用预埋在梁体内的竖向精轧螺纹钢固定。

3、主桁架安装a、将在地面拼装好的单片主桁逐片吊装上桥，吊点位置选择竖杆上方，后支座处拴麻绳控制方向及位置。

b、一榀主桁吊装到位后将前滑座和后反扣轮分别与主桁架前、后对应节点间采用销轴连接。

c、安装后锚扁担梁及后锚杆，将主桁架锚固在梁面上，扁担梁与主桁节点间采用点焊连接固定，焊高 6mm，焊缝长度 30mm；a、安装剪刀撑，剪刀撑与主桁架后斜杆缀板采用满焊连接。

b、安装横向平联，通过螺旋拉杆将连接角钢固定在菱形桁架竖杆上;安装横向连接桁架，桁架与连接角钢间采用断焊连接，焊高6mm，焊缝长度45mm，间距35mm；a、安装前上横梁，用吊机吊装前上横梁，前上横梁通过高强度螺栓与主桁架连接，安装好吊带处垫梁和吊带。

4、底模系统安装a、后下横梁安装，在梁体预埋孔上放置垫梁，穿插吊带，吊装后下横梁。

后下横梁与箱内底板混凝土连接采用4根Φ70丝杆连接。

一、工程概况1. 工程名称：[项目名称]2. 施工单位：[施工单位名称]3. 施工地点：[施工地点]4. 施工内容：[施工内容简述，如：菱形挂篮悬臂浇筑施工]二、安全技术交底内容1. 施工人员安全要求（1）所有施工人员必须具备相应的专业技能和操作资格，严格遵守国家法律法规、项目安全生产规章制度和操作规程。

（2）施工人员必须正确佩戴和使用安全帽、安全带、防护眼镜等个人防护用品。

（3）施工人员应接受安全技术培训，熟悉菱形挂篮的构造、性能和使用方法。

2. 菱形挂篮安全操作要求（1）施工前，对菱形挂篮进行全面检查，确保其结构完整、连接牢固、性能良好。

（2）施工过程中，严格控制荷载，不得超过菱形挂篮的设计荷载。

（3）施工过程中，严禁超速、超载、超范围使用菱形挂篮。

（4）施工过程中，严禁擅自拆装、改装菱形挂篮。

（5）施工过程中，严禁在菱形挂篮上放置易燃、易爆、腐蚀性等危险物品。

3. 悬臂浇筑施工安全要求（1）施工前，对悬臂浇筑区域进行清理，确保施工环境安全。

（2）施工过程中，严格控制混凝土浇筑速度，防止发生溢出、流淌等事故。

（3）施工过程中，严禁在悬臂浇筑区域进行高空作业，如需进行高空作业，必须采取安全防护措施。

（4）施工过程中，严禁在悬臂浇筑区域进行焊接、切割等明火作业，如需进行明火作业，必须采取安全防护措施。

4. 应急救援措施（1）成立应急救援小组，明确各成员职责。

（2）配备应急救援器材，如：灭火器、急救箱、防护用品等。

（3）定期进行应急救援演练，提高应急处置能力。

三、安全管理制度1. 建立健全安全管理制度，明确各级安全责任。

2. 加强施工现场安全管理，严格执行安全操作规程。

3. 定期对施工人员进行安全技术培训，提高安全意识。

4. 定期对菱形挂篮进行安全检查，确保其安全性能。

5. 发生安全事故时，立即启动应急预案，妥善处理。

四、技术交底1. 施工单位应将本技术交底内容传达给所有施工人员。

2. 施工人员应认真学习并掌握本技术交底内容，确保施工安全。
