2018物理中考分类汇编-电功率

2018年江苏省十三大市中考物理真题分类汇编电功、电功率汇编（含答案解析）1．（2018•南京）两只铭牌模糊的小灯泡L1、L2，仅能看清分别标有“0.3A”和“0.5A”字样。

（1）图甲是小明测量小灯泡L1额定功率时连接的实物图；①图中有一根线连接错误，请在这积线上打“×”，并在图中改正；②闭合开关前，滑动变阻器的滑片P应位于B（远填“A”或“B”）端；③闭合开关，电流表示数为0.1A，移动滑片P，通过观察电流表的示数来判断小灯泡是否正常发光，小灯泡正常发光时，电压表的示数如图乙所示，则小灯泡L1的额定功率为0.75 W。

（2）小华利用图丙所示的电路测出了小灯泡L2的额定功率，请在虚线框内补上小灯泡、电压表和定值电阻R（阻值已知）这三个元件的符号，使电路完整，实验操作方便。

【分析】（1）①原电压表测电源电压是错误的，应测灯的电压；②为保护电路，闭合开关前，滑动变阻器的滑片P应位于阻值最大处；③灯在额定电流下正常发光，根据电压表选用小量程确定分度值读数，根据P=UI求小灯泡L1的额定功率；（2）若该电路中没有电流表，电压表和定值电阻应起到测量电流的作用，故将灯与定值电阻串联后再与变阻器串联；要测灯的额定功率，首先使灯正常发光，当灯的电流为额定电流时，灯正常发光，先将电压表与定值电阻并联，通过移动滑片的位置，使灯的电压为0.5A×R，此时灯正常发光，保持滑片位置不动，通过开关的转换，使电压表测灯与定值电阻的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，可求出此时灯的额定电压，根据P=UI 可求出灯的额定功率。

【解答】解：①原电压表测电源电压是错误的，应测灯的电压，如下图1所示：②闭合开关前，滑动变阻器的滑片P应位于阻值最大处的B端；③灯在额定电流下正常发光，闭合开关，电流表示数为0.1A，移动滑片P，通过观察电流表的示数来判断小灯泡是否正常发光，小灯泡正常发光时，电压表的示数如图乙所示，电压表选用小量程，分度值为0.1V，电压大小为2.5V，则小灯泡L1的额定功率为：P=UI=2.5V×0.3A=0.75W；（2）在上面分析的基础上，设计的电路下图2所示：故答案为：（1）①如上图1；②B；③电流；0.75；（2）如上图2所示。

2018年全国中考物理90套试卷电功率汇编一、选择题1.<2018包头）如图7所示，电源电压恒为12V不变，R L、R1及滑动变阻器的最大阻值分别是10Ω、40Ω、50Ω，灯的额定电压为12V，忽略温度对灯丝电阻的影响，则下列说法正确的是< ）A.当S闭合，S1断开，滑片P在b端时，灯泡的功率为0.4JB.当S闭合，S1断开，滑片P在b端时，电流表的示数为0.2AC.当S闭合，S1断开，滑片P在a端时，灯每秒钟消耗的电能为14.4WD.当S、S1均闭合，滑片P在a端时，电路总功率为14.4W【答案】B2.<2018达州）如图5所示，电源电压和灯L的电阻不变，灯L上标有“6V 3W”字样。

当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为A． 6V 1.5W B. 6V 0.75W C. 3V 1.5W D. 3V 0.75W【答案】B3.<2018达州）两定值电阻甲、乙中的电流与电压关系如图7所示，现将甲和乙并联后接在电压为6V的电源两端，下列分析正确的是A．乙消耗的电功率为3．6 WB．甲消耗的电功率为3.6WC．甲中的电流小于乙中的电流D．甲的电阻值小于乙的电阻值【答案】A4.(2018哈尔滨>某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误．．的是( >A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮【答案】B5.(2018哈尔滨>某同学设计了如图所示的双向开关电路，电源电压保持不变，灯L l标有“3V 3W”字样，灯L2标有“9V 4.5W”字样.当开关拨至2位置且滑片滑到A端时，灯L2恰好正常发光．下列说法正确的是<不计灯丝电阻随温度的变化）( ）A．电源电压为12VB．L2正常发光时，电路中的电流为2AC．要使L1正常发光，滑动变阻器接入电路的阻值应为6ΩD．当灯L1、L2分别正常发光时，两次电路的总功率之比为2:3【答案】C6.<2018玉林）如图4所示电路，电源电压保持不变，闭合开关后，滑动变阻器滑片从左向右移动的过程中，下列说法正确的是A．电流表示数逐渐变大B．电压表示数逐渐变小C．电灯的亮度逐渐增强D．电路总功率逐渐变大【答案】B7.<2018玉林）如图6所示的电路，电源电压为3V且保持不变，滑动变阻器R1标有“1A 10Ω”的字样。

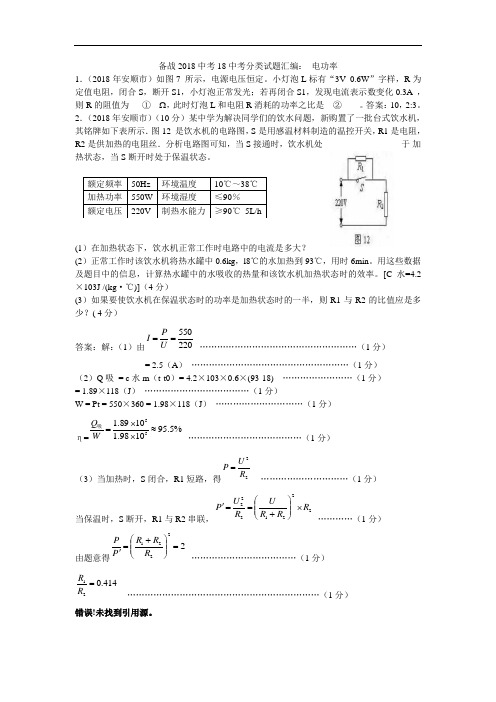

备战2018中考18中考分类试题汇编： 电功率1．（2018年安顺市）如图7 所示，电源电压恒定。

小灯泡L 标有“3V 0.6W ”字样，R 为定值电阻，闭合S ，断开S1，小灯泡正常发光；若再闭合S1，发现电流表示数变化0.3A ，则R 的阻值为___①__Ω，此时灯泡L 和电阻R 消耗的功率之比是__②___ 。

答案：10，2:3。

2．（2018年安顺市）（10分）某中学为解决同学们的饮水问题，新购置了一批台式饮水机，其铭牌如下表所示．图12 是饮水机的电路图，S 是用感温材料制造的温控开关，R1是电阻，R2是供加热的电阻丝．分析电路图可知，当S 接通时，饮水机处于加热状态，当S 断开时处于保温状态。

(1）在加热状态下，饮水机正常工作时电路中的电流是多大？(2）正常工作时该饮水机将热水罐中0.6kg ，l8℃的水加热到93℃，用时6min 。

用这些数据及题目中的信息，计算热水罐中的水吸收的热量和该饮水机加热状态时的效率。

[C 水=4.2×103J /(kg ·℃)]（4分）(3）如果要使饮水机在保温状态时的功率是加热状态时的一半，则R1与R2的比值应是多少？( 4分）答案：解：（1）由220550==U P I ………………………………………………（1分）= 2.5（A ） ………………………………………………（1分） （2）Q 吸 = c 水m （t-t0）= 4.2×103×0.6×(93-18) ……………………（1分） = 1.89×118（J ） ………………………………（1分）W = Pt = 550×360 = 1.98×118（J ） …………………………（1分）η=%5.951098.11089.155≈⨯⨯=W Q 吸 …………………………………（1分）（3）当加热时，S 闭合，R1短路，得22R U P =…………………………（1分）当保温时，S 断开，R1与R2串联，2221222R R R U R UP ⨯⎪⎪⎭⎫ ⎝⎛+==' …………（1分）由题意得22221=⎪⎪⎭⎫⎝⎛+='R R R P P ………………………………（1分）414.021=R R …………………………………………………………（1分）错误!未找到引用源。

2018年中考物理真题汇编: 电功和电功率一、选择题1.如图所示，电源电压保持不变，闭合开关S，当滑片P向右移动时，下列说法错误的是（）A. 电压表表示数变大B. 电流表示数变小C. 灯L的亮度不变D. 电路的总功率变小【答案】A【解析】由电路图知，灯泡L与滑动变阻器P并联，当滑片P向右移动时电压表的示数不变，滑动变阻器的阻值变大，由I= 知通过滑动变阻器的电流变小、通过灯泡的电流不变，由P=UI知灯泡的亮度不变，并联电路干路中的电流等于各条支路中的电流之和知电流表的示数变大。

【分析】并联电路电压的特点：支路两端的电压相等；并联电路电流的特点：干路中的电流等于各条支路中的电流之和；根据I= 判断各条支路中的电流变化；灯泡的亮度由实际功率决定的。

故答案为：A。

2.如图为“探究焦耳定律”的实验装置．两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液比左侧高。

下列说法正确的是（）A. 通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法B. 右侧电阻丝的阻值比左侧小C. 通过右侧电阻丝的电流比左侧小D. 该装置用于探究电流通过导体产生的热量多少与电阻大小的关系【答案】D【解析】A．通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是转换法，A不符合题意；B．右侧电阻丝的阻值比左侧大，B不符合题意；C．通过右侧电阻丝的电流和左侧的相等，C不符合题意；D．该装置用于探究电流通过导体产生的热量多少与电阻大小的关系，D符合题意。

【分析】A．转换法：物理学中对于一些看不见摸不着的现象或不易直接测量的物理量，通常用一些非常直观的现象去认识或用易测量的物理量间接测量；B．D由Q=I2Rt知当I、t相同时R越大Q就越大；C．串联电路中的电流处处相等.故答案为：D。

3.小明家有额定电压相同的微波炉和电视机各一台，按照每度电0.55元的计费标准，将这两个用电器正常工作1h所用的电费绘制成了如图所示的柱状图，对小明家的这两个用电器，下列判断正确的是（）A.微波炉正常工作时的电压大于电视机正常工作时的电压B.微波炉正常工作时的电流等于电视机正常工作时的电流C.微波炉正常工作时的电功率大于电视机正常工作时的电功率D.每月在微波炉上用的电费一定比在电视机上用的电费多【答案】C【解析】A、用电器正常工作时的电压等于额定电压，由于微波炉和电视机的额定电压相同，所以这两个用电器正常工作时的电压相等，A不符合题意；BC、由柱状图可知，微波炉正常工作1小时的电费比电视机高，而单价是一定的，所以微波炉消耗电能多，根据P＝可知，微波炉电功率大于电视机的电功率，C符合题意；电压相同，由P＝UI可知，微波炉正常工作时的电流大，B不符合题意；D、虽然微波炉电功率大，由于不知道一个月内它们的实际工作时间，根据W＝Pt知无法判断微波炉和电视机消耗的电能的多少，所以无法比较电费的多少，D不符合题意。

选择填空部分（2018东营）16．物理科技小组用标有“1600imp/（kWh ）”（表示每消耗1kWh 的电能，电能表上的指示灯闪烁1600次）的电能表测量电视机的功率，他们把电视机单独接入电路且使其正常工作6min ，指示灯闪烁16次，该电视机的功率为 kW 。

（内江）如图所示是用来测量电能的仪表，这只电表此时的读数是（ ）kWh,当电路中只有一个电饭煲接入电路，正常工作l2min.发现此电能表的转盘转过了500转。

则这个电饭煲的额定功率是（ ）W 。

（河北省）23.小明一家外出旅游，出门时电能表示数为，回来时为，这期间消耗了______度电。

这些电能可使标有“220 V 25 W ”的灯泡正常工作______h 。

（十堰）小天家电能表本月初的示数为，本月底的示数如图所示，小天家本月消耗的电能为______kk ⋅ℎ。

（2018，湖南株洲）（多选）某家用电能表的有关参数如图所示，可知（ ）A. 该电能表上用电器的总功率不能超过2.2 kWB. 该电能表上用电器的总功率不能超过8.8 kWC. 该电能表的转盘每小时最多转3000rD. 该电能表的转盘每小时最多转26400r 答案：BD（安徽省）5.图中R 1=4Ω R 2=6Ω，把它们并联在U=3V 的电路中，则R 1和R 2并联后的总电阻为 Ω.；通电30s ，电阻R 1消耗的电能为 J.（2018•岳阳）标有“6V 3W ”的小灯泡，它的电流——电压图像如图所示，则它正常工作10s 消耗的电能是 J ；将它与一个10Ω的定值电阻串联在8V 的电路中，则电路消耗的总功率为 W 。

单相电能表3000r /kW h ⋅1995NO.185555220V 1040A ()50HzDD864-2型2.003021kW h ⋅R（广元）张薇半期成绩考得好，爸爸奖励她一个新手机，张薇发现手机电池上标有“电压3.7V ， 容量 3500m Ah”的字样，则它充满电后存储的电能为 J ，经查，该手机的待机电流为 20mA ，则该手机最长待机时间为h 。

第18课时电功率知能优化训练中考回顾1.(2017·四川成都中考)关于家里的用电器,下列数据最符合实际的是()A.白炽灯的正常工作电流约为0.2 AB.遥控器的干电池电压约为220 VC.空调制冷时的功率约为10 WD.电扇正常工作 1 h耗电约为 1 kW·h答案:A2.(2017·青海西宁中考)小明利用电能表测量某个家用电器的电功率,当电路中只有这个用电器连续工作时,测得在1 h内,消耗的电能为 1.2 kW·h,那么这个用电器可能是()A.液晶电视机B.台式计算机C.家用空调D.电冰箱答案:C3.(2017·四川南充中考)在右图电路中,电源电压保持不变,L1、L2、L3是电阻保持不变的灯泡,L2、L3完全相同。

第一次开关S、S1、S2都闭合时,L1的电功率为25 W;第二次只闭合开关S时,L1的电功率为16 W。

则下列说法正确的是()A.L1、L2两灯丝电阻之比为1∶4B.只闭合S时,L1和L3的功率之比为1∶4C.L1前后两次的电压之比为25∶16D.前后两次电路消耗的总功率之比为25∶4答案:D4.(2017·四川成都中考)某款迷你电饭煲有加热和保温两挡,其电路如图所示。

已知R1=88 Ω,R2=2 112 Ω。

开关S 置于(选填“1”或“2”)时是保温挡,保温10 min产生的热量是J。

答案:2 1.32×1045.(2017·安徽中考)车床照明灯的额定电压是36 V,它正常工作时灯丝的电阻是24 Ω,则该照明灯正常工作时,消耗的电功率是W,工作30 min,电流通过灯丝产生的热量是J。

答案:549.72×104模拟预测1.电业局为每一户居民安装了一个仪表,用该仪表来测量居民家中每个月消耗的电能,从而计算出该交多少电费。

该仪表的中文标准名称及国际通用读数单位是()A.电能表—kW·hB.电压表—VC.电流表—AD.电表—度答案:A2.小红同学家的电冰箱正常工作时电流大约是 1 A,则它正常工作10 h所消耗的电能是()A.2 200 JB.1.32×105 JC.7.92×105 JD.7.92×106 J答案:D解析:我国家庭电路的电压为220 V,根据电功公式可得电冰箱正常工作10 h消耗的电能为W=UIt=220 V×1 A×3 600 s×10=7.92×106 J,故选项D正确。

2018年全国中考物理试题电功率专题分类解析
t0)=42×103J/(kg ℃)×5kg×（60℃－4V）/05A＝4Ω（2）R总＝U/I′＝6V/03A＝06A，分度值为002A，所以电流为03A+002A=032A。

（4）灯泡正常发光时的功率为P=UI=38V×032A=1216W
（5）由表中数据对应灯泡发光情况可知，灯泡发光的亮度由实际功率决定，并且实际功率越大，灯泡发光越亮。

（6）还可以利用此实验装置测灯泡的电阻，探究电流与电压，电流与电阻的关系。

期正常发光时的电阻为
【答案】⑴ 答案如图（每条连线1分）
⑵ 灯泡处断路（或灯丝断了）
⑶ 032（电流表的示数）
⑷ 1216（或 122）
⑸ 实际电功率实际电功率越大
⑹ 电阻 12
【点评】此题是电学的大综合题，涉及的知识面很广，要求同学们有扎实的电学基础，和灵活应用电学知识解决实际问题的能力。

难度较大。

（14V)/002A=180Ω
【答案】0028 180
【点评】本题考查的知识点是电功率和欧姆定律的计算。

解决本题的关键点是要理解串联电路中电压、电流的特点及电功率计算式，并能熟练进行有关计算。

另外，能在较复杂的试题描述中找出有用的条，舍弃无用的条也是一个关键点。

本题难度中等。

（1A=05A，10s内电流通过灯泡L做的功WL=UILt=6V×05A×10s=30J
【答案】(1)10 6 (2)1 30
【点评】本题重点考查了识别电路和电功的计算等相关知识。

试。

2018年中考物理真题汇编--电功率计算及答案1、（2018•杭州）小金对玩具汽车的电动机很感兴趣，他拆下电动机，测得它的内阻为1.5Ω．为测量电动机工作时的电流，利用身边现有器材，设计了如图所示的电路（符号表示数值可读的变阻器）。

已知电源电压为12V，当变阻器的阻值为6Ω时，电压表的读数为3V．计算此时：（1）通过电动机的电流；（2）电动机消耗的电功率。

解：（1）由图知，电动机M与变阻器串联，电压表测电动机M两端的电压，根据串联电路电压的规律知，变阻器的电压：U R=U﹣U M=12V﹣3V=9V；由欧姆定律可得，通过变阻器的电流：I R===1.5A；因串联电路中电流处处相等，则通过电动机的电流：I M=I R=1.5A；（2）电动机消耗的电功率：P M=U M I M=3V×1.5A=4.5W。

2．（2018•湖南）某电熨斗的电路如图所示，额定电压为220V，最大功率为440W，发热部分由调温电阻R和定值电阻R0组成。

调温电阻R是可变电阻，其最大阻值为110Ω，温度对电阻值的影响忽略不计，则：（1）该电熨斗以最大功率工作10min消耗多少电能？（2）定值电阻R0的阻值为多大？（3）该电熨斗在以额定电压工作时的最小功率是多大？此时通过电熨斗的电流是多大？解：（1）已知t=10min=600s，最大功率P大=440W，由P=可得，该电熨斗以最大功率工作10min消耗电能W=P大t=440W ×600s=2.64×105J；（2）当调温电阻接入电路中的电阻为0Ω时，电熨斗的功率最大，由P=可得，定值电阻R0的阻值：R0===110Ω；（3）当调温电阻接入电路中的电阻R=110Ω时，电熨斗的功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I===1A，电熨斗的最小功率：P小=UI=220V×1A=220W。

答：（1）该电熨斗以最大功率工作10min消耗2.64×105J电能；（2）定值电阻R0的阻值为110Ω；（3）该电熨斗在以额定电压工作时的最小功率是220W；此时通过电熨斗的电流是1A。

专题28 电功率一．选择题（共27小题）1．（2018•北京）有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（）A．甲电热水壶两端的电压较高B．电流通过甲电热水壶做功较快C．通过两个电热水壶的电流相等D．相同时间内，两个电热水壶消耗的电能一样多【分析】额定电压是指用电器正常工作是的电压；电功率是表示电流做功快慢的物理量；根据P=UI和W=Pt 来作出分析和解答。

【解答】解：A、两电热水壶的额定电压相同，且都正常工作，所以它们两端的电压相等，故A错误；B、甲的额定功率大于乙的额定功率，且都正常工作，根据电功率的物理意义可知，电流通过甲电热水壶做功较快，故B正确；C、两个电热水壶都正常工作时，甲的额定功率大，根据P=UI可知，通过甲的电流大，故C错误；D、两个电热水壶都正常工作时，通电时间相同，甲的额定功率大，根据W=Pt可知，甲消耗的电能多，故D错误。

故选：B。

2．（2018•邵阳）将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（）A．电冰箱产生的热量最多 B．电脑产生的热量最多C．电热毯产生的热量最多 D．三者产生的热量一样多【分析】由题意知，三种用电器的额定电压都是220V，额定功率都是180W；家庭电路电压是220V，把这三个用电器接入家庭电路，三个用电器都正常工作，实际功率相同都等于额定功率，通电时间相同，根据W=Pt可知消耗的电能相同；通过分析三种用电器工作时的能量转化情况，找出产生热量最多的用电器。

【解答】解：因为接在家庭电路中，U=220V，所以三种用电器的实际功率：P实=P额=180W；又因为W=Pt，用电器工作时间t相等，所以三种用电器消耗的电能相同，电冰箱电工作时，主要把电能转化为机械能，产生的热量很小，电脑工作时，主要将电能转化为光能和声能，电热毯工作时电热丝产生热量，几乎把电能全部转化为热量，所以产生热量最多的是电热毯，故C正确。
