一副人工或自动矢量化后的数据，在正式应用数据之前，应根据要求检查和修正各种拓扑错误！地理数据是庞大和海量的数据，无乱是人为的还是自动的矢量化，都可以出现错误，对于数据量很大的数据来说，检查和修正错误是一项枯燥复杂而且工作量很大的工作。
根据几年来摸索的出现经验，现总结几种方法和大家讨论，欢迎大家来参加讨论和指正！1 。
在workstation 工作站下，编辑检查数据，此法要求源数据为coverage，且是在黑乎乎的界面下进行操作，虽然也可以设置编辑菜单，但总体还是要用到很多命令，比较麻烦。
第一步：把文件转为 coverage格式，进去catalog，设置其各项容限值(在文件属性中 to lerance项，根据精度要求设置)第二不：进入arc下修改！启动workstation的arc环境，输入ae (注释：arcedit)，ec + （cov文件路径）具体命令格式可以输入help，查看帮助显示悬挂线的命令是：de arc node dangle ;回车nodec dangle 2 回车disp999,回车draw，回车这样所有的悬挂的着，为接上的线错误，都显示为红色，接下来只要用相应的命令进行处理修改就可以！建议大家，修改前，对图层做一下build处理，这样好多细小的错误它都回自动处理掉，注意选择好参数！2. 将数据装载如个人地理数据库，用拓扑功能自动检查数据错误（此法可在arcmap下进行，界面友好，比较适合于拓扑错误不是很多的图形修改）启动ArcCatlalog;任意选择一个本地目录，"右键"->"新建"->"创建个人personal GeoDatabase";选择刚才创建的GeoDatabase，"右键"->"新建"->"数据集dataset";设置数据集的坐标系统，如果不能确定就选择你要进行分析的数据的坐标系统;选择刚才创建的数据集,"右键"->"导入要素类inport --feature class single",导入你要进行拓扑分析的数据;选择刚才创建的数据集,"右键"->"新建"->"拓扑"，创建拓扑,根据提示创建拓扑，添加拓扑处理规则；进行拓扑分析。
arcgis里进行拓扑错误检查启动ArcCatlalog;任意选择一个本地目录，"右键"->"新建"->"创建个人personal GeoDatabase";选择刚才创建的GeoDatabase，"右键"->"新建"->"数据集dataset";设置数据集的坐标系统，如果不能确定就选择你要进行分析的数据的坐标系统;选择刚才创建的数据集,"右键"->"导入要素类inport --feature class single",导入你要进行拓扑分析的数据;选择刚才创建的数据集,"右键"->"新建"->"拓扑"，创建拓扑,根据提示创建拓扑，添加拓扑处理规则；进行拓扑分析。
最后在arcmap中打开由拓扑规则产生的文件，利用topolopy工具条中错误记录信息进行修改将数据集导入ARCMAP中，点击edit按钮进行编辑。
打开eidt下拉菜单，选择more editing tools－－topology出现拓扑编辑工具栏。
选择要拓扑的数据，点击打开error inspector按钮。
在error inspector对话框中点击search now，找出所有拓扑的错误。
对线状错误进行Mark as Exception。
对polygon错误逐个检查，首先选择错误的小班，点击右键选择zoom to，然后点击merge，选择合适的图班进行merge处理，这样不会丢失小班信息。
高人可以再指点下吗？多个图层有多个拓扑错误时，如何快速的进行拓扑错误处理？？。

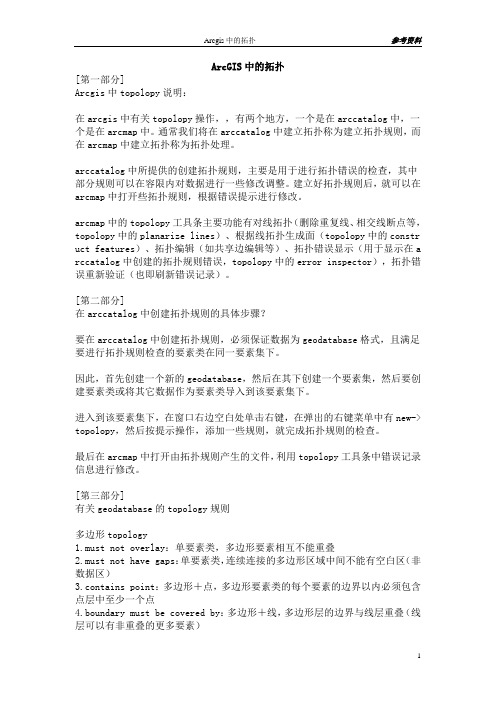

ArcGIS中的拓扑[第一部分]Arcgis中topolopy说明：在arcgis中有关topolopy操作，，有两个地方，一个是在arccatalog中，一个是在arcmap中。
通常我们将在arccatalog中建立拓扑称为建立拓扑规则，而在arcmap中建立拓扑称为拓扑处理。
arccatalog中所提供的创建拓扑规则，主要是用于进行拓扑错误的检查，其中部分规则可以在容限内对数据进行一些修改调整。
建立好拓扑规则后，就可以在arcmap中打开些拓扑规则，根据错误提示进行修改。
arcmap中的topolopy工具条主要功能有对线拓扑（删除重复线、相交线断点等，topolopy中的planarize lines）、根据线拓扑生成面（topolopy中的constr uct features）、拓扑编辑（如共享边编辑等）、拓扑错误显示（用于显示在a rccatalog中创建的拓扑规则错误，topolopy中的error inspector），拓扑错误重新验证（也即刷新错误记录）。
[第二部分]在arccatalog中创建拓扑规则的具体步骤？要在arccatalog中创建拓扑规则，必须保证数据为geodatabase格式，且满足要进行拓扑规则检查的要素类在同一要素集下。
因此，首先创建一个新的geodatabase，然后在其下创建一个要素集，然后要创建要素类或将其它数据作为要素类导入到该要素集下。
进入到该要素集下，在窗口右边空白处单击右键，在弹出的右键菜单中有new-> topolopy，然后按提示操作，添加一些规则，就完成拓扑规则的检查。
最后在arcmap中打开由拓扑规则产生的文件，利用topolopy工具条中错误记录信息进行修改。
[第三部分]有关geodatabase的topology规则多边形topology1.must not overlay：单要素类，多边形要素相互不能重叠2.must not have gaps：单要素类，连续连接的多边形区域中间不能有空白区（非数据区）3.contains point：多边形＋点，多边形要素类的每个要素的边界以内必须包含点层中至少一个点4.boundary must be covered by：多边形＋线，多边形层的边界与线层重叠（线层可以有非重叠的更多要素）5.must be covered by feature class of：多边形＋多边形，第一个多边形层必须被第二个完全覆盖（省与全国的关系）6.must be covered by：多边形＋多边形，第一个多边形层必须把第二个完全覆盖（全国与省的关系）7.must not overlay with：多边形＋多边形，两个多边形层的多边形不能存在一对相互覆盖的要素8.must cover each other：多边形＋多边形，两个多边形的要素必须完全重叠9.area boundary must be covered by boundary of：多边形＋多边形，第一个多边形的各要素必须为第二个的一个或几个多边形完全覆盖10.must be properly inside polygons：点＋多边形，点层的要素必须全部在多边形内11.must be covered by boundary of：点＋多边形，点必须在多边形的边界上线topology1.must not have dangle：线，不能有悬挂节点2.must not have pseudo-node：线，不能有伪节点3.must not overlay：线，不能有线重合（不同要素间）4.must not self overlay：线，一个要素不能自覆盖5.must not intersect：线，不能有线交叉（不同要素间）6.must not self intersect：线，不能有线自交叉7.must not intersect or touch interrior：线，不能有相交和重叠8.must be single part：线，一个线要素只能由一个path组成9.must not covered with：线＋线，两层线不能重叠10.must be covered by feature class of：线＋线，两层线完全重叠11.endpoint must be covered by：线＋点，线层中的终点必须和点层的部分（或全部）点重合12.must be covered by boundary of：线＋多边形，线被多边形边界重叠13.must be covered by endpoint of：点＋线，点被线终点完全重合14.point must be covered by line：点＋线，点都在线上[第四部分]Geodatabase组织结构。
实用标准文案目录Arcgis中topolopy说明----------------------------2有关geodatabase的topology规则------------2Geodatabase组织结构-----------------------3拓扑简要介绍-------------------------------5ArcGIS拓扑规则详细说明---------------------7建拓扑规则--------------------------------------------------------14 查找拓扑错误----------------------------------------------------17 常见拓扑错误修改----------------------------------------------18拓扑修改后重新进行拓扑检验-----------------------------24拓扑编辑-------------------------------------------25ArcGIS中的拓扑：Coverage 拓扑、Geodatabase的拓扑1、Coverage 拓扑：固定的数据模型:基本的： Polygon ＋ Arc ＋ Node核心的： Regions，Routes一组固定的完整性规则：Label 点必须在多边形内多边形边界必须被ARCs覆盖多边形必须封闭多边形不能重叠(只有regions可以)著名的 Clean，Build 命令2、Geodatabase的拓扑本文主要讲Geodatabase的拓扑Arcgis中topolopy说明：在arcgis中有关topolopy操作，，有两个地方，一个是在arccatalog中，一个是在arcmap 中。
通常我们将在arccatalog中建立拓扑称为建立拓扑规则，而在arcmap中建立拓扑称为拓扑处理。
ARCGIS拓扑检查步骤1、启动ArcCatlalog:2、任意选择一个本地目录，"右键"->"新建"->"创建个人personal GeoDatabase";3、选择刚才创建的GeoDatabase，"右键"->"新建"->"数据集dataset";设置数据集的坐标系统，如果不能确定就选择你要进行分析的数据的坐标系统;4、选择刚才创建的数据集,"右键"->"导入要素类inport --feature class single",导入你要进行拓扑分析的数据;5、选择刚才创建的数据集,"右键"->"新建"->"拓扑"，创建拓扑,根据提示创建拓扑，添加拓扑处理规则；进行拓扑分析。
6、最后在arcmap中打开由拓扑规则产生的文件，利用topolopy工具条中错误记录信息进行修改7、将数据集导入ARCMAP中，点击edit按钮进行编辑。
8、打开eidt下拉菜单，选择more editing tools－－topology出现拓扑编辑工具栏。
9、选择要拓扑的数据，点击打开error inspector按钮。
10、在error inspector对话框中点击search now，找出所有拓扑的错误。
11、对线状错误进行Mark as Exception。
12、对polygon错误逐个检查，首先选择错误的小班，点击右键选择zoom to，然后点击merge，选择合适的图班进行merge处理，这样不会丢失小班信息。
【第一部分】在arcgis中有关topolopy操作，，有两个地方，一个是在arccatalog中，一个是在arcmap中。
通常我们将在arccatalog 中建立拓扑称为建立拓扑规则，而在arcmap中建立拓扑称为拓扑处理。
ArcGIS拓扑：个人的一些心得最近上课的时候我们老师让我们做拓扑关系的检查和修改。
对于很少做数据的coder来说这是个痛苦的过程，所以经过我不断的修改，终于完成了作业。
自己有些经验拿出来和各位分享一下。
这次主要的拓扑错误有4个：1.线不能自相交 2.面没有缝隙3.面不重叠4.一个面要素被另一个面要素覆盖，下面我从这些拓扑关系的处理上来说一下我的处理方法，也许对大家有用，不对的地方还请指正！1.线不能自相交这个主要的解决方法是使用拓扑工具上面的planarize lines 工具进行处理。
在拓扑错误的表中，右select feature ,然后选择这个工具就处理了这个线的自相交问题，自动为该线段进行打断处理。
使用split工具也可以，但是不是很好操作。
其他的方法很多，这里我就表达了我觉得方面的方法。
第三个就是planarize lines工具，选中拓扑错误之后就能自动打断相交的线！2.面没有缝隙这个最方面的方法就是选中所有的拓扑错误，右击Create Feature，创建结束后到属性表中找到拓扑错误的属性，zoom to,然后使用editor里面的Merge工具和周围的要素融合，这样就可以了，注意的是选择融合的要素，不要选错了。
这样逐个处理就行了。
对于要素的外边界，这个误认为是缝隙，我们应该Make Exception。
个人经验：在进行拓扑之前对于这方面应该做一下预处理，对于边界之外的要素，我们如果需要舍弃的话，一般使用clip工具处理掉，这样免得后来还要逐个Merge，麻烦！3.面不重叠这个比较简单，方法也很多。
我使用的方法是直接在拓扑错误列表中右击，Merge，选择Merge的要素，这样就行了。
可能有批量处理的方法，但是我还没发现。
4.一个要素被另一个要素覆盖这个简单了，对于超出部分的我们予以删除或合并就OK了。
拓扑是地图生产过程中提高地图精度和质量的过程，我们应该熟练的对他操作，掌握常见拓扑错误的处理方法，这样以后有所准备。
[arcgis常见拓扑问题检查][面属性检查]摘要Arcgis软件使用几种常见拓扑问题1、地块相交、重叠：分为当前地块的相交、重叠和与相邻地块的相交、重叠。
当前地块相交检查方法：1-2-3-4-确定；与相邻地块相交检查方法：1-2-3-4-确定；※注意：a、输出要素类：选择空间较大的位置进行存放，最好不要选择默认路径；（检查修改完毕后可随时删除）b、XY容差：填写0.001；c、检查整体相交时不要存在部分地块被选中的状态，选中状态下进行操作系统只检查选中地块的相交，未选中地块检查不到；d、输入单个要素检查自身重叠，输入两个要素可查面之间重叠，不能超过三个，否则无法查出重叠。
2、地块多部件（共面）。
检查方法：属性表中新建字段，文本长度不小于6即可。
英文状态输入!shape.ismultipart!计算结果为TRUE即为多部件要素。
（土地附着物抠除情况可忽略）3、地块细缝。
检查方法：（1）生成边界：选择【绘制】下的【面】功能，将需要检查的地块全部框起来；圈出外边界后，选择【绘制】下的【将图形转化为要素】功能；勾选相应的信息生成一个【边界.shp】文件（2）擦除：选择工具中【擦除】功能，选择相应的信息生成【擦除.shp】文件。
（3）（4）选择工具中【多部件至单部件】功能，选择相应的信息生成【细缝结果.shp】文件；（5）（4）查看【细缝结果.shp】文件：打开属性表双击选择地块进行查看和修改。
4、地块狭长角检查。
（1）首先打开ArcToolbox（2）添加工具箱，找到工具的位置，直接添加即可。
（如下图所示）（3）打开工具，添加需要检查村的mdb,最小角度为5度，直接确定即可。
（4）检查完之后，打开检查完村的mdb的属性表，字段最后会多出一个字段Angle-chk,排序就可以看到检查出的狭长角。
※注意：检查狭长角之前一定先删除Angle-chk这个字段，如果不删除则狭长角无法查出。
5、面节点重复（点距离过小）问题。
简单描述arcgis拓扑检查的整个流程
ArcGIS拓扑检查是一种在GIS中用于检查地理数据的空间关系和拓扑错误的工具。
首先，我们需要加载要素数据集到ArcMap中。
然后，在ArcToolbox中选择拓扑检查工具，并设置需要检查的拓
扑规则，比如重叠、缝隙等规则。
接下来，运行拓扑检查工具，
系统会自动检测数据集中是否存在违反拓扑规则的要素。
最后，
查看检查结果，可以通过错误列表或者错误标记在地图上直观地
展示错误的地方。
通过这个流程，我们可以发现并有效地修复地
理数据中的拓扑错误，确保数据质量和准确性。
arcgis拓扑操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 准备数据：确保你拥有需要进行拓扑检查的矢量数据。
数据应该具有相同的坐标系。
ARCGIS 拓扑检查步骤与修正拓扑错误技巧将数据装载如个人地理数据库，用拓扑功能自动检查数据错误启动ArcCatlalog;任意选择一个本地目录，"右键"->"新建"->"创建个人personal GeoDatabase";选择刚才创建的GeoDatabase，"右键"->"新建"->"数据集dataset";设置数据集的坐标系统，如果不能确定就选择你要进行分析的数据的坐标系统;选择刚才创建的数据集,"右键"->"导入要素类inport --feature class single",导入你要进行拓扑分析的数据;选择刚才创建的数据集,"右键"->"新建"->"拓扑"，创建拓扑,根据提示创建拓扑，添加拓扑处理规则；进行拓扑分析。
最后在arcmap中打开由拓扑规则产生的文件，利用topolopy工具条中错误记录信息进行修改将数据集导入ARCMAP中，点击edit按钮进行编辑。
打开eidt下拉菜单，选择more editing tools－－topology出现拓扑编辑工具栏。
选择要拓扑的数据，点击打开error inspector按钮。
在error inspector对话框中点击search now，找出所有拓扑的错误。
对线状错误进行Mark as Exception。
对polygon错误逐个检查，首先选择错误的小班，点击右键选择zoom to，然后点击merge，选择合适的图班进行merge处理，这样不会丢失小班信息。
另一个说法:用catalog建一个个人地理数据库，new一个featuredataset把要修改错误的shp文件导入到featuredataset下面然后右键点featuredataset，new一个topoloy数据层，点击下一步，勾选刚才导入的shp层，下一步，添加拓扑检查规则，这一步很重要，你要显示断线，没接上的线，出头线等，都要选相应的拓扑规则!选完之后，点下一步完成catalog 生成一个拓扑检查层文件，用arcmap打开该文件就可以看见你需要显示的错误，这样再用编辑工具修改起来就方便好多。
[第一部分]在arcgis中有关topolopy操作，，有两个地方，一个是在arccatalog中，一个是在arcmap中。
通常我们将在arccatalog中建立拓扑称为建立拓扑规则，而在arcmap中建立拓扑称为拓扑处理。
arccatalog中所提供的创建拓扑规则，主要是用于进行拓扑错误的检查，其中部分规则可以在溶限内对数据进行一些修改调整。
建立好拓扑规则后，就可以在arcmap中打开些拓扑规则，根据错误提示进行修改。
arcmap中的topolopy工具条主要功能有对线拓扑（删除重复线、相交线断点等，topolopy中的planarize lines）、根据线拓扑生成面（topolopy中的construct features）、拓扑编辑（如共享边编辑等）、拓扑错误显示（用于显示在arccatalog 中创建的拓扑规则错误，topolopy中的error inspector），拓扑错误重新验证（也即刷新错误记录）。
[第二部分]在arccatalog中创建拓扑规则的具体步骤？要在arccatalog中创建拓扑规则，必须保证数据为geodatabase格式，且满足要进行拓扑规则检查的要素类在同一要素集下。
因此，首先创建一个新的geodatabase，然后在其下创建一个要素集，然后要创建要素类或将其它数据作为要素类导入到该要素集下。
进入到该要素集下，在窗口右边空白处单击右键，在弹出的右键菜单中有new->topolopy，然后按提示操作，添加一些规则，就完成拓扑规则的检查。
最后在arcmap中打开由拓扑规则产生的文件，利用topolopy工具条中错误记录信息进行修改。
[第三部分]有关geodatabase的topology规则多边形topology1.must not overlay：单要素类，多边形要素相互不能重叠2.must not have gaps：单要素类，连续连接的多边形区域中间不能有空白区（非数据区）3.contains point：多边形＋点，多边形要素类的每个要素的边界以内必须包含点层中至少一个点4.boundary must be covered by：多边形＋线，多边形层的边界与线层重叠（线层可以有非重叠的更多要素）5.must be covered by feature class of：多边形＋多边形，第一个多边形层必须被第二个完全覆盖（省与全国的关系）6.must be covered by：多边形＋多边形，第一个多边形层必须把第二个完全覆盖（全国与省的关系）7.must not overlay with：多边形＋多边形，两个多边形层的多边形不能存在一对相互覆盖的要素8.must cover each other：多边形＋多边形，两个多边形的要素必须完全重叠9.area boundary must be covered by boundary of：多边形＋多边形，第一个多边形的各要素必须为第二个的一个或几个多边形完全覆盖10.must be properly inside polygons：点＋多边形，点层的要素必须全部在多边形内11.must be covered by boundary of：点＋多边形，点必须在多边形的边界上线topology1.must not have dangle：线，不能有悬挂节点2.must not have pseudo-node：线，不能有伪节点3.must not overlay：线，不能有线重合（不同要素间）4.must not self overlay：线，一个要素不能自覆盖5.must not intersect：线，不能有线交叉（不同要素间）6.must not self intersect：线，不能有线自交叉7.must not intersect or touch interrior：线，不能有相交和重叠8.must be single part：线，一个线要素只能由一个path组成9.must not covered with：线＋线，两层线不能重叠10.must be covered by feature class of：线＋线，两层线完全重叠11.endpoint must be covered by：线＋点，线层中的终点必须和点层的部分（或全部）点重合12.must be covered by boundary of：线＋多边形，线被多边形边界重叠13.must be covered by endpoint of：点＋线，点被线终点完全重合14.point must be covered by line：点＋线，点都在线上[第四部分]Geodatabase组织结构。
Geodatabases中，将地理数据组织成为数据对象（data objects）。
这些数据对象存储于要素类（feature class）、对象类（object class）或要素集（feature datasets）中。
对象类（object class）用于存储非空间信息。
要素类（feature class）则存储了空间信息及其相应的属性信息，在同一个要素类中，空间要素的几何形状必须一致，比如必须都是点、线或者面。
简言之，要素类是同类要素的集合。
要素集（feature dataset）用于存放具有同一空间参考（spatial reference）的要素类。
存放了简单要素的要素类可以存放于要素集中，也可以作为单个要素类直接存放在Geodatabase的目录下。
直接存放在 Geodatabase目录下的要素类也称为独立要素类（standalone feature）。
存储拓扑关系的要素类必须存放到要素集中，使用要素集的目的是确保这些要素类具有统一的空间参考，以利于维护拓扑。
Geodatabase支持要素类之间的逻辑完整性，体现为对复杂网络（complex networks）、拓扑规则和关联类等的支持。
下面描述Geodatabase中的数据对象（data objects）。
要素类（Feature class）要素类，可称为点、线或面类型要素的集合，同时，地图的文本信息也可用注记（annotation）要素类存储。
非独立要素类，也就是相关联的要素类（如参与拓扑规则或者几何网络的要素类），以要素集的形式管理到一起。
栅格数据集（Raster data set）以栅格表的形式管理的单或多波段栅格数据。
表（Tables）描述非空间信息的表。
关联类（Relationships）关联类是一种机制：从一个表（要素类）中选择记录以后，可以在相关联的表（要素类）中可以获取到相应记录。
域（Domains）列有效值的一个列表（或范围）。
子类（Subtypes）将要素类中的要素进行了逻辑分组，每一个分组便是一个子类。
每一个这样的都有其完整性规则和GIS行为（如高速公路，是道路要素的一个子集）。
空间关系（Spatial relationships）在拓扑工具（topologies）或几何网络（Geometric network）中定义。
拓扑规则可以指定要素类中的要素之间有何种空间关系，如地块之间不能重叠(overlap)，或者多个不同要素类中的要素之间的空间关系，比如国家首都（点要素）必须位于该国家疆土（面要素）上。
元数据（Metadata）数据库中的每个元素的描述文档。
拓扑规则详解1. 禁止重叠（Must Not Overlap）这条规则要求要素类的多边形内部不重叠。
多边形之间可以共用顶点和边。
这条规则应用于一块区域不能为两个或多个多边形同时所有的情况。
它在下述情况下有用：模拟行政边界，比如ZIP Codes或者选举区；以及互相排他的区域分类，比如土地覆盖或地形类型等。
相减(Subtract)：Subtract方法从每个有拓扑错误的要素中删除几何重叠的部分，在这个位置产生一个间隙或者空白区。
这个方法可以用于一个或多个选中的Must Not Overlap错误。
合并（Merge）：对于不符合规则的要素，Merge方法在一个要素中添加重叠部分，而从其他要素中减掉重叠的部分。
需要在Merge对话框中选择接收重叠部分的要素。
这个方法只能用于一个Must Not Overlap错误。
