超声波无损检测原理及应用

无损检测之超声监测--TOFD检测原理超声在工业设备上的应用以承压设备为例，超声主要用于检测设备的腐蚀情况、焊缝和原材料质量等。

（1）检测在用承压设备的厚度，以确定设备腐蚀程度，综合设备使用年限和使用情况，对设备安全性做出评估；（2）检测奥氏体不锈钢、镍合金等堆焊层厚度，以确定耐腐蚀层是否堆焊均匀；（3）最常用的就是检测焊接接头的质量，检测焊缝是否存在缺陷，确定缺陷的位置和形状；（4）检测板材本身的质量，确保板材是否存在缺陷。

传统的脉冲反射超声检测超声检测可检厚度厚度：检测焊缝质量方面，焊缝所连接工件的适用厚度已经扩展为6-500mm甚至更厚的工件；检测板材质量方面，碳素钢和低合金钢制承压设备的板材适用厚度为6-250mm。

TOFD检测TOFD--Time Of Flight Diffraction超声波衍射时差法，属于超声检测（UT）的一员。

采用一发一收探头对工作模式，利用缺陷端点的衍射波信号探测和测定缺陷位置和尺寸的超声检测方法。

1套TOFD设备主要由自动探伤系统传感器、扫查架、系统电路、主机硬件、系统软件等组成。

单通道手动TOFD扫查器TOFD检测为什么用纵波纵波传播速度快，最先到达接收探头，容易识别缺陷，以纵波计算缺陷深度，不会与横波信号混淆。

TOFD检测的优缺点（1）相比射线检测（RT）的优势a.灵敏度高，缺陷检出率高，可达80-95%；b.穿透力强，探测深度大，可用于超厚设备检测；c.缺陷的位置、大小、形状及性质等方面较为准确;d.仅须从一面接近被检验的物体;e.无放射性危害，操作安全,无须清场；f.设备轻便，检测速度快。

（2）自身缺点a.表面测量存在盲区，易受焊缝表面质量影响；b.图像识别和缺陷定性较难，需要丰富的经验，对人员要求高；c.横向缺陷难检测；d.对粗晶粒材料检测困难，易受干扰等。

e.不规则焊缝检出较难。

TOFD检测原理1典型TOFD检测图像工人现场手动TOFD扫查环焊缝工人现场手动TOFD扫查环焊缝。

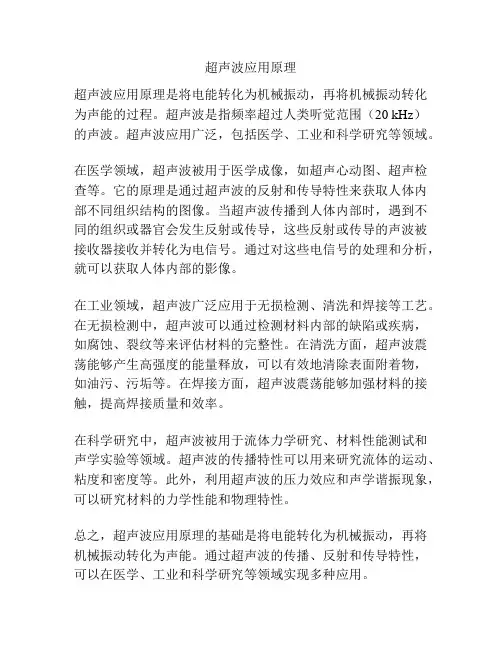

超声波应用原理
超声波应用原理是将电能转化为机械振动，再将机械振动转化为声能的过程。

超声波是指频率超过人类听觉范围（20 kHz）的声波。

超声波应用广泛，包括医学、工业和科学研究等领域。

在医学领域，超声波被用于医学成像，如超声心动图、超声检查等。

它的原理是通过超声波的反射和传导特性来获取人体内部不同组织结构的图像。

当超声波传播到人体内部时，遇到不同的组织或器官会发生反射或传导，这些反射或传导的声波被接收器接收并转化为电信号。

通过对这些电信号的处理和分析，就可以获取人体内部的影像。

在工业领域，超声波广泛应用于无损检测、清洗和焊接等工艺。

在无损检测中，超声波可以通过检测材料内部的缺陷或疾病，如腐蚀、裂纹等来评估材料的完整性。

在清洗方面，超声波震荡能够产生高强度的能量释放，可以有效地清除表面附着物，如油污、污垢等。

在焊接方面，超声波震荡能够加强材料的接触，提高焊接质量和效率。

在科学研究中，超声波被用于流体力学研究、材料性能测试和声学实验等领域。

超声波的传播特性可以用来研究流体的运动、粘度和密度等。

此外，利用超声波的压力效应和声学谐振现象，可以研究材料的力学性能和物理特性。

总之，超声波应用原理的基础是将电能转化为机械振动，再将机械振动转化为声能。

通过超声波的传播、反射和传导特性，可以在医学、工业和科学研究等领域实现多种应用。

无损检测的原理及应用1. 简介无损检测（Non-destructive testing，简称NDT）是一种用于检测材料内部或表面缺陷而无需破坏测试物理性能的方法。

它在许多行业中都有广泛应用，如航空航天、核能、造船和制造业。

2. 原理无损检测的原理是通过对材料表面或内部传播的声波、电磁波或其他形式的能量进行检测和分析。

这些能量会与缺陷或材料性质的变化相互作用，从而产生测量信号。

根据测量信号的特征，可以确定缺陷的位置、尺寸和类型。

3. 常见的无损检测方法以下是常见的无损检测方法及其应用范围的简要介绍：•超声波检测（Ultrasonic testing）：通过将高频声波传播到材料中，并监测反射信号来识别缺陷位置和尺寸。

广泛应用于金属、塑料和复合材料的表面和内部缺陷检测。

•涡流检测（Eddy current testing）：利用涡流感应原理，通过将交流电通过线圈引入材料，监测涡流产生的变化来检测缺陷。

常用于金属导体和管道的表面缺陷检测。

•磁粉检测（Magnetic particle testing）：在材料表面施加磁场，并在缺陷处应用磁粉颗粒。

检测粒子的集聚可以显示出缺陷的位置和形状。

适用于金属表面的裂纹和疲劳破坏检测。

•X射线检测（X-ray testing）：使用X射线或伽马射线透射材料，并通过测量射线的吸收或散射来检测缺陷。

常用于金属和混凝土结构的内部缺陷检测。

•磁学检测（Magnetic testing）：通过测量磁场变化来检测金属表面或近表面的缺陷。

常用于金属结构的缺陷检测和磁性材料的质量控制。

4. 无损检测的应用无损检测在许多行业中都有重要应用，以下是一些常见的应用领域：•航空航天：无损检测在航空航天工业中的应用广泛。

它可以用来检测飞机结构的疲劳破坏、缺陷和裂纹，确保飞机的安全运行。

•核能：在核能行业中，无损检测用于检测核反应堆和燃料元件中的缺陷和裂纹，以确保核设施的运行安全性。

•制造业：无损检测在制造业中用于产品质量的控制。

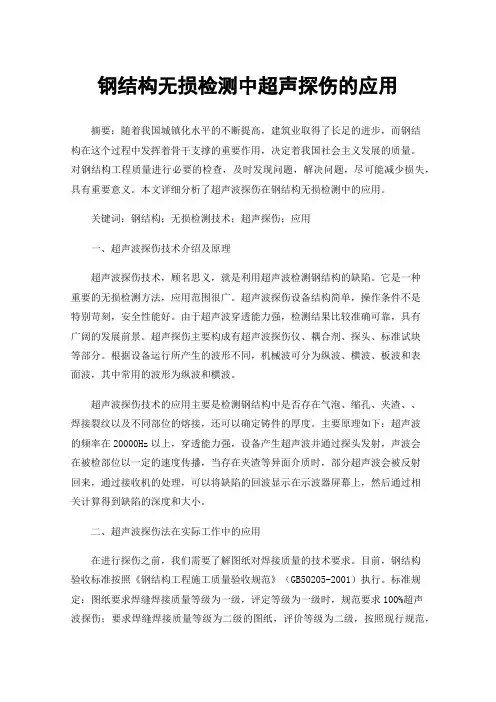

钢结构无损检测中超声探伤的应用摘要：随着我国城镇化水平的不断提高，建筑业取得了长足的进步，而钢结构在这个过程中发挥着骨干支撑的重要作用，决定着我国社会主义发展的质量。

对钢结构工程质量进行必要的检查，及时发现问题，解决问题，尽可能减少损失，具有重要意义。

本文详细分析了超声波探伤在钢结构无损检测中的应用。

关键词：钢结构；无损检测技术；超声探伤；应用一、超声波探伤技术介绍及原理超声波探伤技术，顾名思义，就是利用超声波检测钢结构的缺陷。

它是一种重要的无损检测方法，应用范围很广。

超声波探伤设备结构简单，操作条件不是特别苛刻，安全性能好。

由于超声波穿透能力强，检测结果比较准确可靠，具有广阔的发展前景。

超声探伤主要构成有超声波探伤仪、耦合剂、探头、标准试块等部分。

根据设备运行所产生的波形不同，机械波可分为纵波、横波、板波和表面波，其中常用的波形为纵波和横波。

超声波探伤技术的应用主要是检测钢结构中是否存在气泡、缩孔、夹渣、、焊接裂纹以及不同部位的熔接，还可以确定铸件的厚度。

主要原理如下：超声波的频率在20000Hz以上，穿透能力强，设备产生超声波并通过探头发射，声波会在被检部位以一定的速度传播，当存在夹渣等异面介质时，部分超声波会被反射回来，通过接收机的处理，可以将缺陷的回波显示在示波器屏幕上，然后通过相关计算得到缺陷的深度和大小。

二、超声波探伤法在实际工作中的应用在进行探伤之前，我们需要了解图纸对焊接质量的技术要求。

目前，钢结构验收标准按照《钢结构工程施工质量验收规范》（GB50205-2001）执行。

标准规定：图纸要求焊缝焊接质量等级为一级，评定等级为一级时，规范要求100%超声波探伤；要求焊缝焊接质量等级为二级的图纸，评价等级为二级，按照现行规范，要求进行20%的超声波探伤；对于要求焊接质量等级 3 级的图纸，不进行超声波内部缺陷检查。

这里值得注意的是，超声波探伤用于全熔透焊缝，探伤率以每条焊缝长度的百分比计算，且不小于200mm。

超声波原理及作用超声波是指频率高于人耳听觉范围（20Hz - 20kHz）的声波。

在物理学和医学等领域中，超声波被广泛应用于不同的实验和诊断工作中，如探测、成像、清洁等方面。

本文将详细介绍超声波的原理和作用。

一、超声波的原理超声波的产生是通过压电效应实现的。

在压电材料中施加电压会使其发生机械变形，而当施加的电压频率达到压电材料的固有频率时，会产生共振效应，形成超声波。

超声波是由高频振动产生的机械波，其在传播过程中以纵波的形式存在。

相比于其他声波，超声波具有高频率、短波长和高能量的特点，能够在介质中穿透和传播。

二、超声波的作用1. 检测与成像超声波在医学领域中广泛用于人体内部的检测与成像。

通过向人体不同部位发射超声波，并记录其回波情况，可以获得部位的形状、结构和功能信息。

超声波成像技术可以用于检测器官、肿瘤、疾病等，成为非侵入性、安全可靠的检测手段。

2. 清洁与除垢超声波在工业领域中被广泛用于清洗、除垢等工作。

利用超声波的高频振动和局部高压力的变化，可以在液体中产生大量微小气泡，并在气泡瞬间坍缩时释放出巨大能量，达到清洁物体表面和微孔中的目的。

3. 材料加工超声波在材料加工领域也有重要应用。

通过超声波的集中能量和高频振动，可以实现对材料的切割、焊接、拼接等加工工艺。

与传统加工方法相比，超声波加工具有操作简单、速度快、精度高等优点。

4. 医疗治疗超声波在医疗治疗中被用于物理疗法。

通过超声波的声压、热量和微震动等效应，可以促进组织血液循环、淋巴循环和细胞代谢，并有助于舒缓疼痛、消肿、促进伤口愈合等。

5. 其他应用超声波还有许多其他应用领域，如测量、无损检测、测速、材料分析等等。

不同行业根据实际需求可以发展出更多特定应用。

总结：超声波作为一种高频振动的机械波，具有广泛的应用前景。

在医学、工业、科学研究等领域中，超声波的原理和作用对于开展相关工作起着重要的支持作用。

随着科技的发展，超声波技术也将不断创新和进步，为各个领域的发展带来更多机遇和挑战。

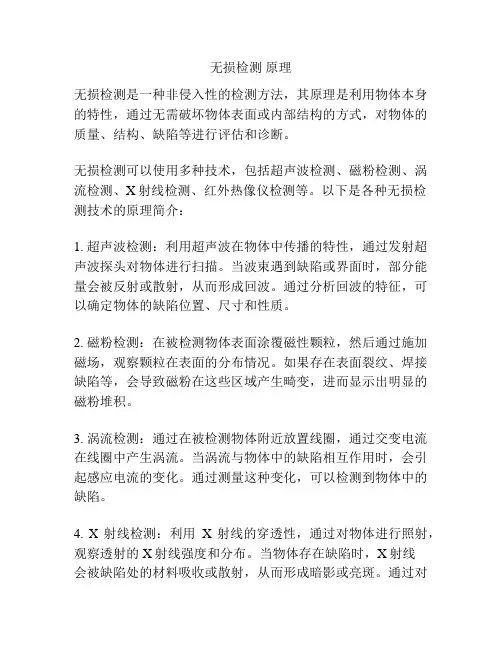

无损检测原理无损检测是一种非侵入性的检测方法，其原理是利用物体本身的特性，通过无需破坏物体表面或内部结构的方式，对物体的质量、结构、缺陷等进行评估和诊断。

无损检测可以使用多种技术，包括超声波检测、磁粉检测、涡流检测、X射线检测、红外热像仪检测等。

以下是各种无损检测技术的原理简介：1. 超声波检测：利用超声波在物体中传播的特性，通过发射超声波探头对物体进行扫描。

当波束遇到缺陷或界面时，部分能量会被反射或散射，从而形成回波。

通过分析回波的特征，可以确定物体的缺陷位置、尺寸和性质。

2. 磁粉检测：在被检测物体表面涂覆磁性颗粒，然后通过施加磁场，观察颗粒在表面的分布情况。

如果存在表面裂纹、焊接缺陷等，会导致磁粉在这些区域产生畸变，进而显示出明显的磁粉堆积。

3. 涡流检测：通过在被检测物体附近放置线圈，通过交变电流在线圈中产生涡流。

当涡流与物体中的缺陷相互作用时，会引起感应电流的变化。

通过测量这种变化，可以检测到物体中的缺陷。

4. X射线检测：利用X射线的穿透性，通过对物体进行照射，观察透射的X射线强度和分布。

当物体存在缺陷时，X射线会被缺陷处的材料吸收或散射，从而形成暗影或亮斑。

通过对这些暗影或亮斑进行分析，可以确定物体的缺陷情况。

5. 红外热像仪检测：利用物体辐射的红外热量，通过红外热像仪对其进行热成像。

物体表面温度的变化与其内部结构和缺陷之间存在一定的关系。

通过分析热图，可以确定物体的热分布，进而推断出可能存在的结构或缺陷。

综上所述，无损检测通过利用物体本身的特性，结合不同的检测技术，可以对物体进行全面、高效的质量和结构评估，为工程和生产领域提供了重要的技术手段。

超声波检测的基本方法超声波检测是一种常用的无损检测技术，通过利用超声波的传播特性来检测材料内部的缺陷或异物。

本文将介绍超声波检测的基本方法，包括超声波的产生和传播、检测原理、设备和操作流程等方面。

一、超声波的产生和传播超声波是一种机械波，其频率高于人耳可听到的上限，一般在20kHz以上。

超声波的产生主要通过压电效应实现，即利用压电材料在电场作用下的形变产生机械振动，从而产生超声波。

超声波在材料中传播时，会遇到不同的界面和缺陷，其中包括反射、透射、折射和散射等现象。

通过对这些现象的分析，可以获取材料内部的信息，并检测出缺陷的位置、形状和尺寸等。

二、超声波检测的原理超声波检测的原理基于声波在材料中传播时的特性。

当超声波遇到材料内部的缺陷或异物时，会发生反射或散射，这些反射或散射的声波信号可以通过超声波探头接收到，并转化为电信号。

通过分析接收到的声波信号，可以判断材料内部的缺陷类型、位置和尺寸等信息。

根据声波的传播速度和接收到的信号强度，还可以对缺陷的性质进行初步判断。

三、超声波检测的设备和操作流程超声波检测通常需要使用超声波探头、超声波发生器和超声波接收器等设备。

超声波探头是将电信号转化为超声波信号的装置，超声波发生器用于产生超声波信号，超声波接收器用于接收和放大接收到的信号。

超声波检测的操作流程一般包括以下几个步骤：1. 准备工作：选择合适的超声波探头和超声波发生器，根据被测材料的特性进行设定。

2. 探头放置：将超声波探头放置在被测材料表面，保持与材料的接触。

3. 发射超声波：通过超声波发生器产生超声波信号，并将其发送到被测材料中。

4. 接收信号：超声波接收器接收到反射或散射的声波信号，并将其转化为电信号。

5. 信号处理：对接收到的电信号进行处理和分析，获取材料内部的信息。

6. 结果判断：根据信号处理的结果，判断材料是否存在缺陷或异物，并进行初步的定性和定量分析。

四、超声波检测的应用领域超声波检测广泛应用于工业领域，可以用于检测金属、塑料、陶瓷等材料中的缺陷或异物。

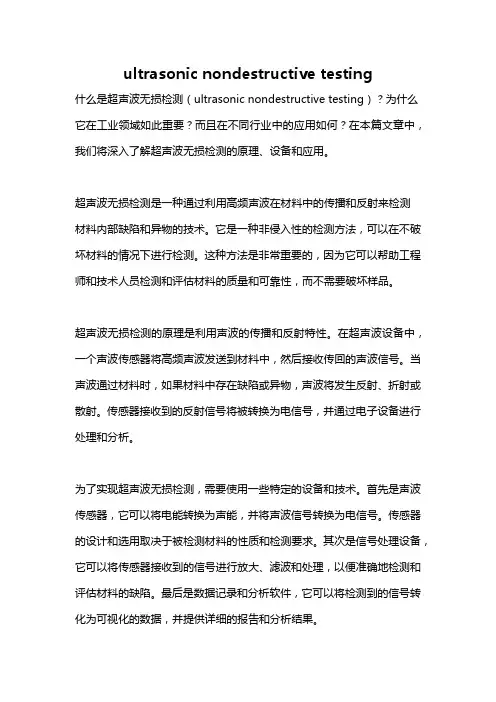

ultrasonic nondestructive testing什么是超声波无损检测（ultrasonic nondestructive testing）？为什么它在工业领域如此重要？而且在不同行业中的应用如何？在本篇文章中，我们将深入了解超声波无损检测的原理、设备和应用。

超声波无损检测是一种通过利用高频声波在材料中的传播和反射来检测材料内部缺陷和异物的技术。

它是一种非侵入性的检测方法，可以在不破坏材料的情况下进行检测。

这种方法是非常重要的，因为它可以帮助工程师和技术人员检测和评估材料的质量和可靠性，而不需要破坏样品。

超声波无损检测的原理是利用声波的传播和反射特性。

在超声波设备中，一个声波传感器将高频声波发送到材料中，然后接收传回的声波信号。

当声波通过材料时，如果材料中存在缺陷或异物，声波将发生反射、折射或散射。

传感器接收到的反射信号将被转换为电信号，并通过电子设备进行处理和分析。

为了实现超声波无损检测，需要使用一些特定的设备和技术。

首先是声波传感器，它可以将电能转换为声能，并将声波信号转换为电信号。

传感器的设计和选用取决于被检测材料的性质和检测要求。

其次是信号处理设备，它可以将传感器接收到的信号进行放大、滤波和处理，以便准确地检测和评估材料的缺陷。

最后是数据记录和分析软件，它可以将检测到的信号转化为可视化的数据，并提供详细的报告和分析结果。

超声波无损检测在工业领域具有广泛的应用。

首先，在航天航空领域，超声波无损检测可以用于检测飞机和航天器中的缺陷和疲劳裂纹，以确保飞行安全。

其次，在汽车制造业，超声波无损检测可以用于检测汽车零部件中的缺陷和损伤，以提高汽车的质量和可靠性。

此外，它还可以在金属加工行业中使用，用于检测焊接接头、管道和其他金属制品中的缺陷和裂纹。

超声波无损检测还可以应用于铁路、石化、电力等多个行业。

超声波无损检测的重要性在于它可以帮助我们及时发现并评估材料中的缺陷和异物，从而保证材料的质量和可靠性。

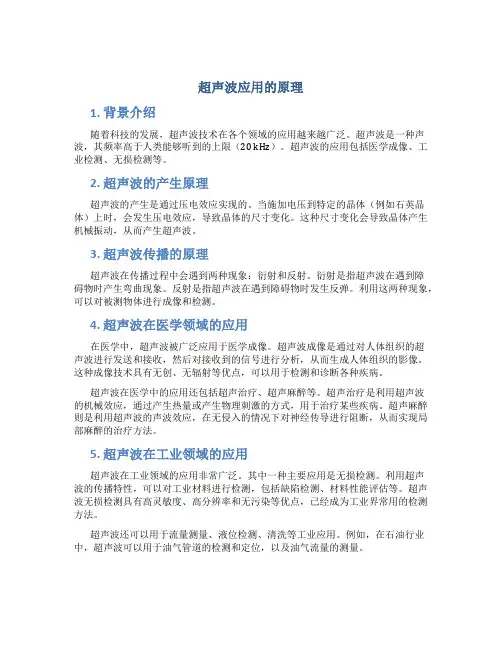

超声波应用的原理1. 背景介绍随着科技的发展，超声波技术在各个领域的应用越来越广泛。

超声波是一种声波，其频率高于人类能够听到的上限（20 kHz）。

超声波的应用包括医学成像、工业检测、无损检测等。

2. 超声波的产生原理超声波的产生是通过压电效应实现的。

当施加电压到特定的晶体（例如石英晶体）上时，会发生压电效应，导致晶体的尺寸变化。

这种尺寸变化会导致晶体产生机械振动，从而产生超声波。

3. 超声波传播的原理超声波在传播过程中会遇到两种现象：衍射和反射。

衍射是指超声波在遇到障碍物时产生弯曲现象。

反射是指超声波在遇到障碍物时发生反弹。

利用这两种现象，可以对被测物体进行成像和检测。

4. 超声波在医学领域的应用在医学中，超声波被广泛应用于医学成像。

超声波成像是通过对人体组织的超声波进行发送和接收，然后对接收到的信号进行分析，从而生成人体组织的影像。

这种成像技术具有无创、无辐射等优点，可以用于检测和诊断各种疾病。

超声波在医学中的应用还包括超声治疗、超声麻醉等。

超声治疗是利用超声波的机械效应，通过产生热量或产生物理刺激的方式，用于治疗某些疾病。

超声麻醉则是利用超声波的声波效应，在无侵入的情况下对神经传导进行阻断，从而实现局部麻醉的治疗方法。

5. 超声波在工业领域的应用超声波在工业领域的应用非常广泛。

其中一种主要应用是无损检测。

利用超声波的传播特性，可以对工业材料进行检测，包括缺陷检测、材料性能评估等。

超声波无损检测具有高灵敏度、高分辨率和无污染等优点，已经成为工业界常用的检测方法。

超声波还可以用于流量测量、液位检测、清洗等工业应用。

例如，在石油行业中，超声波可以用于油气管道的检测和定位，以及油气流量的测量。

6. 超声波在其他领域的应用超声波的应用还不局限于医学和工业领域。

在环境监测中，超声波可以用于空气污染监测、气象预报等。

在安防领域，超声波可以用于入侵检测、人员跟踪等。

此外，超声波还可以用于物体定位和跟踪，例如在自动驾驶领域中，超声波可以用于避障和精确定位。

五大常规无损检测技术之一：超声检测（UT）的原理和特点超声检测（Ultrasonic Testing），业内人士简称UT，是工业无损检测（Nondestructive Testing）中应用最广泛、使用频率最高且发展较快的一种无损检测技术，可以用于产品制造中质量控制、原材料检验、改进工艺等多个方面，同时也是设备维护中不可或缺的手段之一。

超声检测主要的应用是检测工件内部宏观缺陷和材料厚度测量。

按照不同特征，可将超声检测分为多种不同的方法：（1）按原理分类：超声波脉冲反射法、衍射时差法（Time of Flight Diffraction，简称TOFD）等。

（2）按显示方式分类：A型显示、超声成像显示（B、C、D、P扫描成像、双控阵成像等）。

A型显示的超声波脉冲反射法是五大常规无损检测技术之一，其他四种是：射线检测（Radiographic Testing）：射线照相法、磁粉检测（Magnetic Particle Testing）、渗透检测（Penetrant Testing）、涡流检测（Eddy Current Testing）。

超声检测原理超声检测，本质上是利用超声波与物质的相互作用：反射、折射和衍射。

（1）什么是超声波？我们把能引起听觉的机械波称为声波，频率在20-20000Hz之间，而频率高于20000Hz的机械波称为超声波，人类是听不到超声波的。

对于钢等金属材料的检测，我们常用频率为0.5~10MHz的超声波。

（1MHz=10的六次方Hz）（2）如何发出和接收超声波？超声检测用探头的核心元件是压电晶片，其具有压电效应：在交变拉压应力的作用下，晶体可以产生交变电场。

当高频电脉冲激励压电晶片时，发生逆压电效应，将电能转换成声能（机械能），探头以脉冲的方式间歇发射超声波，即脉冲波。

当探头接受超声波时，发生正压电效应，将声能转换成电能。

超声检测所用的常规探头，一般由压电晶片、阻尼块、接头、电缆线、保护膜和外壳组成，一般分为直探头和斜探头两个类别，后者的话通常还有一个使晶片与入射面成一定角度的斜锲块。

超声波的应用及其原理1. 引言超声波是一种机械波，具有高频和高能量的特点。

它在许多领域中被广泛应用，如医学、工业、环境监测等。

本文将探讨超声波的应用以及其原理。

2. 超声波的原理超声波是指频率高于人耳可听到的范围（20kHz）的声波。

它的产生是通过利用压电效应或热致发声等原理轧制的。

超声波在空气、水、固体等介质中传播，其传播的速度和频率与介质的性质有关。

3. 医学应用3.1 超声波在诊断中的应用•超声波在医学诊断中被广泛用于超声波成像、血流测量、器官检查等方面。

•超声波成像是通过超声波在人体组织中的反射来生成图像，可以用于检测器官病变和胎儿发育等方面。

•超声波血流测量可以通过测量超声波在血液中的传播速度来评估血液流动情况，用于心脏疾病等的诊断。

3.2 超声波在治疗中的应用•超声波在医学治疗中也有着重要作用。

超声波可以用于物理治疗，如治疗肌肉疼痛、促进伤口愈合等。

•超声波还可以用于聚焦治疗，通过将超声波聚焦到病变区域来进行精确治疗，如肿瘤治疗等。

4. 工业应用4.1 超声波在无损检测中的应用•超声波在工业领域中被广泛用于无损检测。

它可以通过测量超声波的传播速度和反射信号来检测材料内部的缺陷，如裂纹、气孔等。

•这种无损检测方法非常重要，可以用于确保产品质量、预防事故等。

4.2 超声波在清洗中的应用•超声波在清洗领域有着广泛的应用。

它可以通过产生高频的压力波动来清洗物体表面的污垢。

•超声波清洗不仅快速高效，而且可以在细小的缝隙中清洗，适用于各种物体的清洗。

5. 环境监测应用5.1 超声波在水质监测中的应用•超声波可以用于水质监测。

它可以通过测量超声波在水中的传播速度和衰减来评估水质是否污染，如测量水的浑浊度、有害物质的含量等。

5.2 超声波在大气监测中的应用•超声波还可以用于大气环境监测。

它可以通过测量超声波在大气中的传播速度和衰减来评估空气质量，如测量空气中的颗粒物浓度、雾霾程度等。

6. 总结超声波作为一种重要的机械波，具有广泛的应用前景。

第1篇一、实验目的1. 了解超声波的基本原理及其在探测中的应用。

2. 掌握超声波探测仪器的操作方法和使用技巧。

3. 通过实验，验证超声波探测技术在实际测量中的应用效果。

二、实验原理超声波探测技术是利用超声波在介质中传播的特性，通过发射、接收和反射等过程来获取被测物体内部结构信息的一种非接触式检测方法。

超声波探测的原理如下：1. 超声波的产生：利用压电换能器将电能转换为超声波能量。

2. 超声波的传播：超声波在介质中传播，遇到不同介质的界面时会发生反射、折射和透射等现象。

3. 超声波的接收：接收换能器接收反射回来的超声波信号。

4. 信号处理：通过信号处理技术，提取出有用的信息，如距离、速度、厚度等。

三、实验设备1. 超声波探测仪2. 超声波发射器3. 超声波接收器4. 试块（用于模拟被测物体）5. 计时器6. 示波器7. 数据采集器四、实验步骤1. 连接设备：将超声波发射器、接收器、探测仪和试块连接好。

2. 调整参数：根据实验要求，设置探测仪的频率、灵敏度等参数。

3. 放置试块：将试块放置在实验台上，确保其稳定。

4. 发射超声波：打开超声波发射器，向试块发射超声波。

5. 接收反射波：打开超声波接收器，接收试块反射回来的超声波信号。

6. 观察波形：使用示波器观察反射波波形，记录反射波的时间、幅度等信息。

7. 数据处理：根据反射波的时间和幅度，计算出被测物体的厚度、距离等参数。

8. 重复实验：改变试块的位置和角度，重复实验步骤，验证实验结果的准确性。

五、实验结果与分析1. 反射波时间：通过实验，我们得到了不同位置和角度下反射波的时间。

根据反射波时间和超声波在介质中的传播速度，可以计算出被测物体的厚度。

2. 反射波幅度：反射波幅度反映了超声波在试块中的衰减程度，从而可以判断试块内部是否存在缺陷。

3. 实验误差：实验过程中，由于设备精度、环境因素等原因，可能会产生一定的误差。

通过多次实验，我们可以分析误差产生的原因，并采取措施减小误差。

超声波的原理及应用实验论文引言：超声波是指频率超过20kHz的声波，由于频率高于人耳所能感知的范围，因此我们无法通过听觉感知超声波的存在。

超声波在医学、工程、科学研究等领域有着广泛的应用，如医学超声诊断、无损检测、距离测量等。

本实验旨在研究超声波的原理及应用，并设计一套超声波测距系统。

一、原理：1.超声波的产生：超声波由声源产生，一般采用压电效应，即将交变电压施加在压电晶体上，使其发生振动，从而产生超声波。

2.超声波的传播：超声波在空气、液体、固体等介质中传播，传播速度与介质的性质有关。

在空气中，超声波的速度约为340m/s，而在水中速度约为1500m/s。

3.超声波的接收：超声波接收器由压电超声换能器组成，其工作原理与声源相反，即超声波的压力作用在压电晶体上，会产生电压信号，经放大后可用于信号处理。

二、实验过程：1.实验材料准备：超声波发生器、超声波接收器、示波器、直流电源等。

2.实验步骤：(1)将超声波发生器与超声波接收器连接，连接好电源。

(2)通过超声波发生器调节频率和幅度，控制超声波的发射。

(3)将超声波接收器的输出信号连接到示波器上，观察接收到的超声波信号。

(4)改变超声波的传播介质，如从空气中向水中传输，观察超声波的变化。

(5)测量超声波的传播距离，通过测量超声波的发射和接收时间差来计算距离。

三、实验结果与分析：1.实验观察：通过调节超声波发生器的频率和幅度，可以观察到示波器上显示出的超声波信号。

当超声波的频率较高时，信号周期较短，波形较为密集；当超声波的幅度较大时，信号振幅较大，波形较高。

2.超声波的传播速度：利用测量超声波在不同介质中传播的时间，可以计算出超声波的传播速度。

比如，在空气中传播距离为10m的超声波，测量到发射和接收时间差为0.03s，则超声波的传播速度为10m/0.03s=333.33m/s。

3.测距系统的设计：基于超声波的测距系统可以应用于实际生活和工业的距离测量中。

超声波共振法探伤
超声波共振法探伤是一种利用超声波在被检工件内传播时，根据工件厚度与缺陷情况引起共振现象来进行缺陷检测的方法。

超声波探伤仪通过发射高频超声波进入被检工件，当工件的厚度为超声波半波长的整数倍时，会产生共振现象。

通过对共振频率的特性的分析，可以判断工件内部的缺陷情况以及工件厚度的变化情况。

超声波共振法探伤的原理如下：
1. 超声波探头发射高频超声波进入被检工件。

2. 超声波在工件内传播，当工件厚度为超声波半波长的整数倍时，产生共振现象。

3. 接收器接收反射回来的超声波，并转换为电信号。

4. 通过对反射信号的分析，提取出工件的共振频率。

5. 分析共振频率的变化，判断工件内部的缺陷情况和厚度变化。

超声波共振法探伤具有以下优点：
1. 非接触性检测，不损伤被检工件表面。

2. 适用于各种材料和形状的工件。

3. 分辨率高，能够检测到微小缺陷。

4. 检测速度快，效率高。

5. 设备成本较低，易于推广和应用。

总之，超声波共振法探伤是一种有效、可靠的无损检测方法，广泛应用于金属、陶瓷、塑料等材料的工件检测。

在实际应用中，超声波共振法探伤常与其他超声波探伤方法（如脉冲反射法、穿透法等）相结合，以提高检测的准确性和可靠性。

超声波检测华北科技学院机电工程学院摘要：超声无损检测是在现代工业生产中应用的非常广泛的一种无损检测方法，它对于提高产品的质量和可靠性有着重要的意义。

尽管随着电子技术的发展，国内出现了一些数字化的超声检测仪器，但其数据处理及扩展能力有限，缺乏足够的灵活性。

而虚拟仪器是近年来刚刚发展起来的一种新的仪器构成方式，它是一种、通讯技术和测量技术相结合的产物，具有很大的灵活性和扩展性，具有旺盛的生命力。

关键词：无损检测；超声波探伤；计算机技术；通讯技术Abstract：As a kind of NDT(Non-Destructive Testing)，UT (Ultrasonic Testing) is widely used in modern industry, which plays a very important role in improving the quality and the reliability of product. Although along with technical development in electronics, some digital UT instruments have been developed at home, its expand- ability and the ability of processing data limited. VI (Virtual Instru- ment) is a new Instrument structure developed recent years and is an outcome which combines the computer technique, the communication technique together with the measure technique, which has huge expandability, flexibility and the prosperous vitality.Keywords：NDT(Non-Destructive Testing) UT (Ultrasonic Testing) computer technique communication technique1、引言损检测诊断技术应用的范围十分广泛，已在机械制造、石油化工、舰艇船舶、汽车、铁道、建筑、冶金、航空航天和核能等工业中被普遍采用，取得了显著的经济效益和社会效益。

应用超声波的原理1. 概述超声波是一种频率高于人类听力范围的声波，其频率通常超过20kHz。

超声波在不同领域的应用越来越广泛，如医学、工业、无损检测等。

它的应用原理主要依赖于其特殊的物理特性和传播方式。

2. 超声波的特性超声波是一种机械波，通过分子振动的方式传播在介质中。

与可见光和电磁波相比，超声波具有以下几个特性：•高频率：超声波的频率通常高于20kHz，可以达到数十MHz，因此具有较短的波长；•直线传播：超声波在传播过程中遵循几何光学原理，呈直线传播；•反射和折射：超声波在两种介质之间传播时，会发生反射和折射现象；•吸收和散射：超声波在介质中逐渐被吸收和散射，传播距离有限；•可调节频率和幅度：超声波的频率和幅度可以通过控制发射源进行调节。

3. 超声波的应用3.1 超声波医学成像超声波在医学成像中得到了广泛应用，主要包括超声波检查和超声波治疗。

3.1.1 超声波检查超声波检查是一种无创的检测技术，通过超声波探头将超声波引入人体组织，利用声波在不同组织间的反射和折射，获取图像信息。

超声波检查被广泛用于妇科、产科、心脏、肝脏等疾病的诊断。

3.1.2 超声波治疗超声波治疗是利用超声波的局部加热效应进行医学治疗。

超声波通过发射源产生的能量可以聚焦在特定组织，通过局部加热来杀灭肿瘤细胞或改善血液循环。

3.2 超声波在工业中的应用3.2.1 无损检测超声波无损检测是一种常用的非破坏性检测技术，在工业领域得到了广泛应用。

通过超声波的传播和反射，可以检测到材料内部的缺陷、裂纹等问题，协助进行质量控制和安全评估。

3.2.2 流量测量超声波还被应用于流量测量领域，通过测量超声波在液体或气体中传播的速度，可以准确地计算出流体的流量，广泛用于供水管网、化工流程等领域。

3.2.3 清洗和清理超声波的高频振动可以产生微小的气泡在液体中爆破，并产生冲击波。

这种特性使得超声波被广泛应用于清洗和清理领域，可以去除粘附在物体表面的污垢，提高清洁效果。
