合成孔径雷达干涉测量概述

浅谈InSAR地面沉降监测合成孔径雷达干涉测量（InSAR）是近几十年来迅速发展起来的且具有很大应用潜力的一种对地的观测技术，是以合成孔径雷达复数据提取的相位信息为信息源，获取地表三维信息与变化信息的一项技术。

与传统的获取DEM的方法相比，InSAR技术在获取DEM方面具有全天候、全天时、大范围、高精度等优点，因此它被广泛应用于各种领域，如地形测量、地震探测、火山运动等。

标签：InSAR DEM 影像配准基线估计相位解缠1 InSAR概述、意义及在DEM获取中存在的问题1.1 合成孔径雷达干涉测量概述合成孔径雷达干涉测量（InSAR）是发展于20世纪60年代末且应用前景巨大的一种对地观测技术。

它整合了合成孔径雷达成像原理和干涉测量技术，以合成孔径雷达复数据提取的相位信息为信息源，通过利用传感器高度、雷达波长、波束视向及天线基线距间的几何关系可以精确地测量出地表上某一点的三维空间位置与变化信息。

1.2 研究InSAR提取DEM的意义数字高程模型是科研人员研究地表形状、地貌构造的有效方法，在地质、地形、水文、自然灾害监测等领域有重要的作用。

另外，我国不仅有辽阔的国土面积，而且地形复杂多样，在部分地区如沙漠、高山等测区通过传统方法获得高精度的DEM比较困难，所以，InSAR技术必将在提取DEM的过程中会扮演越来越重要的角色。

1.3 InSAR在DEM获取中存在的问题InSAR技术提取DEM的数据处理一般理论研究在国外已经趋于完成，但在国内仍然还处在研究起步阶段，还有许多关键问题需要解决，如时间引起的去相关现象对干涉效果的影像、影像处理与分析工具等。

2 InSAR作业原理2.1 干涉测量模型雷达干涉测量方式一般有交轨干涉测量、顺轨干涉测量和重复轨道干涉测量3种，其中，交轨干涉测量和顺轨干涉测量属于双天线系统，而重复轨道干涉属于单天线系统。

2.2 基本原理图2-1为重复轨道干涉测量成像的示意图，卫星通过一部天线对地面同一点P进行两次近平行的观测，获取P点的复图像对。

INSAR的原理与应用领域1. 引言合成孔径雷达干涉测量（Interferometric Synthetic Aperture Radar, INSAR）作为一种重要的遥感技术，具有高分辨率、全天候、全天时等优势，被广泛应用于地表形变、地震监测、冰川变化等领域。

本文将介绍INSAR的原理及其在不同应用领域的应用情况。

2. INSAR的原理INSAR利用雷达观测到的两次干涉图像，通过对比两幅图像的相位差，可以得到地表的形变和变化信息。

INSAR主要包括两个步骤：干涉图像生成和相位解缠。

2.1 干涉图像生成干涉图像生成是指通过两次雷达观测得到的相干图像，计算出相位差的过程。

这可以通过两种方式实现：•单频干涉：使用单个频率的雷达信号进行干涉处理，产生干涉图像。

这种方法简单、成本低，但信噪比较低。

•多频干涉：利用多个频率的雷达信号进行干涉处理，根据不同频率的相干图像计算出相位差，从而生成干涉图像。

这种方法可以提高信噪比，获得更高精度的结果。

2.2 相位解缠相位解缠是指将干涉图像中的相位差转换为地表形变或其他变化量的过程。

由于干涉图像中的相位差通常是在2π范围内变化的，需要进行相位解缠才能得到实际的形变或变化信息。

相位解缠是INSAR中的一个重要挑战，需要使用不同的解缠算法进行处理。

3. INSAR的应用领域INSAR技术在地球科学研究和应用中有着广泛的应用，下面将介绍其在地表形变监测、地震监测和冰川变化等领域的应用情况。

3.1 地表形变监测INSAR技术可以精确测量地表的形变，能够捕捉到毫米级的变化。

它被广泛应用于地质灾害的监测和预警，如地震、火山活动、岩溶塌陷等。

同时，INSAR还可以用于监测沉降、隆起、地下水抽取引起的地表变化，具有重要的地质工程和地下水管理价值。

3.2 地震监测地震是地球上常见的自然现象，INSAR技术可以提供高精度的地震监测能力。

通过不同时间的雷达观测，可以实时监测地震引起的地表位移，为地震研究和预警提供重要数据。

Radar，简称InSAR)是SAR的新发展，是最新发展起来的 一种空间对地观测技术。它是把合成孔径雷达产生的单视 复数图像中的相位提取出来，进行干涉处理而得到目标点 三维信息的一种新技术
2
差分干涉测量的原理
基本原理 合成孔径雷达干涉测量原理在很
多文献中已有详细介绍。现在将以星 载重复轨道为例简要介绍差分合成孔 径雷达干涉基本原理。
缺点：已知DEM与InSAR干涉图像的配准存 在很大 困难。
9
三种方法比较
三轨法
优点：无需知道外部DEM就可以得到地面位移引起 的相位差，特别是适用于缺少高精度DEM数据的 地区。与四轨法相比的优点是，由于几何参数相 同，故不需要考虑另外的匹配和重采样。
缺点：地形对需要相位解缠，其解缠精度的优劣直 接影响到后续的处理。13源自差分干涉测量在地震监测的应用
14
差分干涉测量地震监测的应用
15
差分干涉测量地震监测的应用
地震可以引起电离层异常
16
差分干涉测量在地表沉降监测的应用
17
谢谢观赏
WPS Office
Make Presentation much more fun
18
感谢您的阅读收藏，谢谢！
3
差分干涉测量的原理
如图所示，S．、S2和 S3分别为卫星三次对同一地 区成像的位置(即成像时雷达 天线的位置)。则经相位干涉 处理，由S。和S2可生成一 幅干涉图，s，和S 可生成 另一幅干涉图，利用这两幅 干涉图进行差分处理，即所 谓的差分雷达干涉测量。
4
差分干涉测量的原理
两轨法 其基本思想是利用已知的外部DEM
来消除地形相位。 在两轨法中，外部DEM的精度、空
间分辨率、插值方法及干涉基线对形 变量的精度都有显著的影响。

合成孔径雷达⼲涉测量概述合成孔径雷达⼲涉测量（InSAR）简述摘要：本⽂主要介绍了合成孔径雷达⼲涉测量技术的发展简史、基本原理、及其3种基本模式，并且对其数据处理的基本步骤进⾏了概述。

最后，还讲述合成孔径雷达⼲涉测量的主要应⽤，并对其未来发展进⾏了展望。

关键字：合成孔径雷达合成孔径雷达⼲涉测量微波遥感影像1.发展简史合成孔径雷达（Synthetic Aperture Radar，SAR）是⼀种⾼分辨率的⼆维成像雷达。

它作为⼀种全新的对地观测技术，近20年来获得了巨⼤的发展，现已逐渐成为⼀种不可缺少的遥感⼿段。

与传统的可见光、红外遥感技术相⽐，SAR 具有许多优越性，它属于微波遥感的范畴，可以穿透云层和甚⾄在⼀定程度上穿透⾬区，⽽且具有不依赖于太阳作为照射源的特点，使其具有全天候、全天时的观测能⼒，这是其它任何遥感⼿段所不能⽐拟的；微波遥感还能在⼀定程度上穿透植被，可以提供可见光、红外遥感所得不到的某些新信息。

随着SAR 遥感技术的不断发展与完善，它已经被成功应⽤于地质、⽔⽂、海洋、测绘、环境监测、农业、林业、⽓象、军事等领域。

L. C. Graham 于1974 年最先提出了合成孔径雷达⼲涉测量（InSAR ）三维成像的概念，并⽤于⾦星测量和⽉球观察。

后来Zebker、G. Fornaro及A. Pepe 等做出了进⼀步的研究,以解决InSAR 处理系统中有关基线估计、SAR 图像配准、相位解缠及DEM ⽣成等⽅⾯的问题。

⾃1991 年7 ⽉欧空局发射载有C 波段SAR 的卫星ERS- 1 以来，极⼤地促进了有关星载SAR 的InSAR 技术研究与应⽤。

由于有了优质易得的InSAR 数据源，⼤批欧洲研究者加⼊到这个领域，亚洲（主要是⽇本）的⼀些研究者也开展了这⽅⾯的研究。

⽇本于1992 年2 ⽉发射了JERS- 1，加拿⼤于1995 年初发射了RADARSAT，特别是1995 年ERS- 2 发射后，ERS- 1 和ERS- 2 的串联运⾏极⼤地扩展了利⽤星载SAR ⼲涉的机会，为InSAR 技术的研究提供了数据保证。

合成孔径雷达干涉测量中国专利技术分析摘要：合成孔径雷达干涉测量（In-SAR）技术是合成孔径雷达技术的分支技术，它是对同一地区观测的两幅复数值影像数据进行相干处理，以获取地表高程信息的技术，它是实现地表开采沉陷、地表沉降、地壳与构造地质形变监测的主要技术手段，为本文以合成孔径雷达干涉测量技术的中国专利申请作为分析对象，对其国内的申请状况、重点专利技术等进行了详细的介绍。

关键词：合成孔径；干涉；专利申请1、合成孔径雷达干涉测量技术概述干涉合成孔径雷达是利用目标回波的相位表示在雷达视向上目标与雷达之间的距离，利用两次成像的不同位置关系，依据三角关系可以得到目标的第三维信息-高程信息。

采用干涉法进行高程测量而建立地面高度模型的基本过程可以包括以下六个步骤：（1）雷达天线通过空间或时间关联，接收成像数据；（2）将对相同采样目标对应的图像进行配准操作；（3）对图像进行降噪滤波处理；（4）将两幅图像进行干涉获得干涉相位，并对干涉相位进行去平地相位处理；（5）二维相位解缠绕；（6）生成数字高程模型【1】。

2、专利分析前准备专利分析前需要对分析数据进行选取，主要包括数据库的选择、检索式的构建以及检索后对数据目标进行查全查准的核验。

本文选取中文摘要库（CNABS），以合成孔径雷达技术、干涉成像技术构建检索要素，利用关键词-“合成孔径、SAR、干涉、InSAR、分类号-“G01S13/90”进行检索要素表达并构建检索式，之后通过主要申请人的专利情况对命中的专利数据进行查全查准，最终获得对应的中文专利样本共1193项。

3、合成孔径雷达干涉测量技术中国专利申请情况分析3.1申请趋势分析图 1 是InSAR技术中国专利申请的历年情况。

从申请趋势图可以看出，相关技术的专利申请起步于2000年以后，之后整体上呈现出逐年上升的趋势，其中1999-2008年属于技术发展的萌芽期，专利申请量较少，平均每年的专利申请量均处于10件以下；2008-2016年进入技术的缓慢发展期，与萌芽期相比，其专利申请量有了明显的增长，其年申请量维持在50件以下；2016年以后，专利申请呈现出明显增长趋势，在2021年已经达到了227年（由于专利申请需要在 18 个月后公布，因此2022的申请量数据不完整）。

一、概论1、合成孔径雷达干涉测量技术（INSAR）：利用雷达成像传感器获取被测对象具有相干性的复数图像信息，并通过图像配准、干涉图滤波、相位解缠、基线估算、相位高程转换等处理环节，由干涉相位反演地形信息或形变信息的理论和技术。

2、INSAR技术的应用：地形测绘、城市目标显示和城市形态分析、海洋表面状态监测、极地冰况监测（冰川研究）、农业和资源调查、地表变形监测等。

二、合成孔径雷达遥感基础3、平行于飞行方向，也就是沿航线方向上的分辨率称为方位向分辨率。

斜距：雷达到目标的距离方向，雷达探测斜距方向的回波信号。

地距：将斜距投影到地球表面，是地面物体间的真实距离。

4、SAR成像几何的参数：（1）入射角θ：雷达入射波束与当地大地水准面垂线的夹角。

局部入射角θ1：雷达入射波束与地面散射表面法线之间的夹角。

（2）视角φ：天线朝地面的垂直方向与天线朝入射点方向的夹角。

（3)俯角θd：天线沿水平方向与天线朝入射点的方向之间的夹角。

5、SAR影像的主要特性：（1）斑点噪声（2）多视处理（3）穿透性（4）具有几何特征由两个或两个以上频率相同、振动方向相同、相位差恒定的相干电磁波在空间叠加时，合成振幅为各个波的振幅的矢量和。

因此，会出现交叠区某些地方振动加强，某些地方振动减弱或完全抵消的现象，称之为干涉。

6、侧视成像的几何特征：阴影、透视收缩、顶底倒置透视收缩：到达斜面顶部的斜距与到达底部的斜距之差△R往往比地距之差（即水平距离之差）△X要小，在影像中斜面的长度被缩短了，这种现象称为透视收缩。

顶底倒置：从底部返回的信号先于顶部的信号部，相互位置互换，称为顶底倒置。

阴影：当雷达波束照射到有起伏的地面时，斜面的背后往往存在电磁波不能到达的区域，传感器也接受不到后向散射信号。

在影像中表现的亮度很低，称为阴影。

三、雷达干涉测量概述1、INSAR的基本原理：通过两幅天线同时观测（单轨道双天线模式），或两次平行的观测（单天线重复轨道模式），获得同一区域的重复观测数据，即单视复数（SLC）影像对；由于两副天线和观测目标之间的几何关系，同一目标对应的两个回波信号之间产生了相位差，由此得到的相位差影像通常称为干涉图，再结合观测平台的轨道参数和传感器参数等可以获得高精度、高分辨率的地面高程信息。

基于三种假设：
1. 只有形变对干涉图收到形变的影响； 2. 形变对于干涉图中形变不会影响有地面高程产生
的相位发生跳跃； 3. 地形对干涉图可以获得精确的DEM。
差分干涉测量的原理
四轨法
基本思想是选择四幅SAR图像，用其中 的两幅来生成DEM，另外两幅作变形监测。
三种方法比较
两轨法
优点：不需要相位解缠，减少了数据处理 的工作 量；避免了相位解缠引入的误差。
来消除地形相位。 在两轨法中，外部DEM的精度、空
间分辨率、插值方法及干涉基线对形 变量的精度都有显著的影响。
差分干涉测量的原理
三轨法
是由1994年由Zebker等人提出的，由 于该方法可以直接从SAR图像中提取出地 表形变信息，被认为是差分干涉模型最经 典的方法。
差分干涉测量的原理
三轨法
原理是采用三幅SAR图像，以其中的一幅作 为主图像，另外两幅作为从图像，可与主图像分 别生成两幅干涉图。
差分干涉测量在地震监测的应用
差分干涉测量地震监测的应用
差分干涉测量地震监测的应用
地震可以引起电离层异常
差分干涉测量在地表沉降监测的应用
谢谢观赏
WPS Office
Make Presentation much more fun
合成孔径雷 达差分干涉
测量
引言
合成孔径雷达(Synthetic Aperture Radar，简称SAR)，是一
种工作在微波波段的主动式微波成像传感器。它有效地解 决了雷达设计中高分辨率要求与大天线、短波长之间的矛 盾，使分辨率提高了数百倍。
合成孔径雷达干涉测量(Interferometric Synthetic Aperture
缺点：已知DEM与InSAR干涉图像的配准存 在很大 困难。

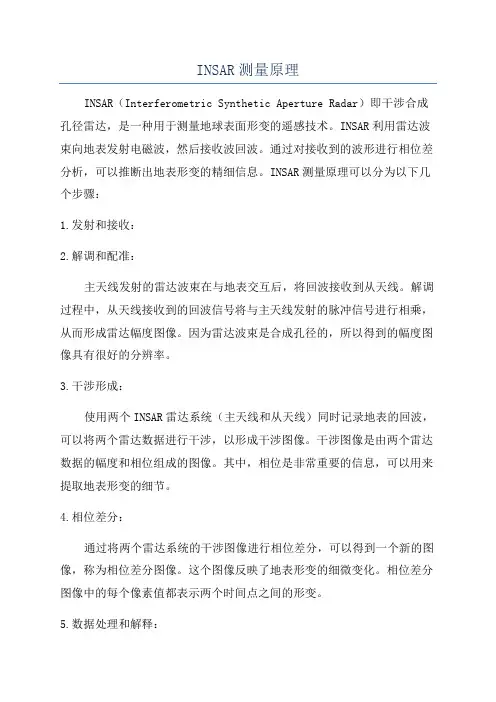

INSAR测量原理
INSAR（Interferometric Synthetic Aperture Radar）即干涉合成孔径雷达，是一种用于测量地球表面形变的遥感技术。

INSAR利用雷达波束向地表发射电磁波，然后接收波回波。

通过对接收到的波形进行相位差分析，可以推断出地表形变的精细信息。

INSAR测量原理可以分为以下几个步骤：
1.发射和接收：
2.解调和配准：
主天线发射的雷达波束在与地表交互后，将回波接收到从天线。

解调过程中，从天线接收到的回波信号将与主天线发射的脉冲信号进行相乘，从而形成雷达幅度图像。

因为雷达波束是合成孔径的，所以得到的幅度图像具有很好的分辨率。

3.干涉形成：
使用两个INSAR雷达系统（主天线和从天线）同时记录地表的回波，可以将两个雷达数据进行干涉，以形成干涉图像。

干涉图像是由两个雷达数据的幅度和相位组成的图像。

其中，相位是非常重要的信息，可以用来提取地表形变的细节。

4.相位差分：
通过将两个雷达系统的干涉图像进行相位差分，可以得到一个新的图像，称为相位差分图像。

这个图像反映了地表形变的细微变化。

相位差分图像中的每个像素值都表示两个时间点之间的形变。

5.数据处理和解释：
得到相位差分图像后，需要进行复杂的数据处理和解释来提取地表形
变的信息。

首先，要进行相位的去除，去除造成相位差异的大气延迟、卫
星轨道和地表高度变化等因素。

然后，还需要进行数据的滤波、配准和形
变监测。

最后，利用数学模型和地球物理学原理，将形变监测结果与地质、地震学等领域的知识相结合，对地表形变现象进行解释。

干涉合成孔径雷达工作原理
干涉合成孔径雷达（InSAR）是一种利用雷达技术进行地表测量和监测的方法。

它通过利用两个或多个雷达图像之间的相位差异来测量地表的形变、高度变化和地表沉降等信息。

工作原理如下：
1. 发射与接收，InSAR系统首先发射一束雷达波束，该波束经过大气层并与地表交互后反射回来。

接收器接收到反射回来的雷达信号。

2. 多普勒频移，地表上的目标物体运动会导致雷达波的频率发生变化，这被称为多普勒频移。

InSAR系统通过测量多普勒频移来获取地表目标的速度信息。

3. 干涉，InSAR系统同时接收两个或多个雷达图像，并将它们进行干涉处理。

干涉处理是通过比较不同图像之间的相位差异来获取地表形变和高度变化等信息。

相位差异可以反映目标物体与雷达之间的距离变化。

4. 相位解缠，由于干涉处理中相位差异的存在，相位信息可能
会被包含在一个周期内。

为了解决这个问题，需要进行相位解缠，
将相位信息展开到连续的区间内。

5. 地表测量，通过分析干涉处理和相位解缠后的数据，可以获
得地表的形变、高度变化等信息。

这些信息对于地质灾害监测、地
壳运动研究等具有重要意义。

需要注意的是，干涉合成孔径雷达的工作原理涉及到复杂的信
号处理和数据处理算法，包括相位差分、相位解缠、滤波等。

此外，地表上的大气湿度、地形变化等因素也会对InSAR的结果产生一定
的影响，需要进行相应的校正和修正。

总结起来，干涉合成孔径雷达通过利用多个雷达图像之间的相
位差异来测量地表的形变、高度变化等信息，它是一种非常有用的
地表测量和监测技术。

雷达干涉测量原理
雷达干涉测量（InSAR）是一种基于干涉原理的地面目标测量方法。

在合成孔径雷达成像（SAR）技术中，干涉测量是指将两幅或多幅干涉影像重叠起来，并利用相关技术将它们分离开来。

下面简要介绍 InSAR技术的基本原理。

雷达是一种电磁波，其波长比可见光的波长短得多。

由于波长短，雷达波在大气中传播时所遇到的反射、折射等损耗也很小。

这就使雷达在发射电磁波时，其能量能更集中地传送到地面目标上去，从而提高了雷达在空中发射信号的能量密度，使雷达具有更高的分辨率。

同时，由于它的传播速度较快，从而能缩短测距距离，提高测量精度。

根据干涉测量原理，如果在地面上某一点发射一束雷达波，它穿过空气时的传播速度约为3×108m/s~3×106m/s。

如果地面上某一点存在地面运动目标（例如汽车、飞机等），它发射一束雷达波后将会反射回来。

当这束雷达波和地面上某一点发出的雷达波相遇时，两束雷达波产生干涉（或称干涉），从而获得关于这一点的测量结果。

—— 1 —1 —。

三、InSAR在摄影测量与遥感中旳应用
InSAR、D-InSAR在地面沉降监测中旳应用
作为一种新兴旳地面形变研究措施，InSAR技术在地面沉降监测方 面发挥了愈来愈明显旳作用，国内外已经有诸多实例。Biegert等（1997） 应用不同卫星在美国加利福尼亚州Belridge和Lost山油田反复测量旳合 成孔径雷达数据对该区旳地面沉降进行了研究，成果显示70天内沉降量 到达6厘米，此成果与该区每年30厘米旳地面沉降速率相吻合。Marco van der (2023)对该油田地面沉降旳研究也证明了InSAR技术用于地面沉 降旳可行性。李德仁等（2023）利用欧空局ERS-1和ERS-2相隔1天旳 反复轨道SAR数据，经过差分处理对天津市地面沉降进行研究，得到反 应地面沉降大小及分布旳干涉条纹图。此图与1995～1997年反复水准测 量求得旳地面沉降等值线图比较，具有明显旳一致性和相同性。
三、InSAR在摄影测量与遥感中旳应用
InSAR在海洋遥感中旳应用
2、在海洋油气勘探中旳应用 SAR资料可用来监测海洋油污染。合成孔径雷达获取旳是二维影像，影像旳亮度即反应了海表微波
散射信号旳特征。因为微波旳全天候、全天时、高辨别率旳特点，人们一般就用微波来监测油污。目前 用来评估油污旳SAR资料主要来自加拿大旳RADARSAT-1和欧空局旳ENVISAT。2023年11月19日，一 艘装载近7万吨旳已失事旳油轮——Prestige在西班牙西北海岸100Km处失事淹没，11月17日由 ENVISAT搭载旳ASAR资料得到其油污扩散情况。因为风旳作用，油污已扩散到周围。
二、InSAR基本原理及过程
InSAR高程反演
h H R cos 90
在三角形A1 A2P中 R2 R2 B2 2RB cos cos R2 B2 (R R)2

SAR合成孔径雷达(Synthetic Aperture Radar)，是采用搭载在卫星或飞机上的移动雷达，达到大型天线同样精度的雷达系统。

通过不同时间的2次SAR的观测资料，通过干涉分析，可以高精度地测定一个区域内的形变情况。

InSAR成孔径雷达干涉测量技术（INSAR，Interferometric Synthetic Aperture Radar；简称：干涉雷达测量）是以同一地区的两张SAR图像为基本处理数据，通过求取两幅SAR图像的相位差，获取干涉图像，然后经相位解缠，从干涉条纹中获取地形高程数据的空间对地观测新技术。

D-InSAR差分干涉雷达测量（D-InSAR）技术是利用同一地区的两幅干涉图像，其中一幅是通过形变前的两幅SAR 获取的干涉图像，其干涉相位只包含地形信息，另一幅是通过形变前后两幅SAR 图像获取的干涉图像，这两幅SAR 图像所形成的干涉纹图的相位既包含了区域的地形信息，又包含了观测期间地表的形变信息,其中由地面高程引起的干涉条纹与基线距有关，而由地面变化引起的干涉条纹与基线距无关，所以我们可以通过两幅干涉图差分处理将地形干涉相位去除掉，来获取地表微量形变。

RFM是Rational Function Model的缩写,它是一种普遍适用的恢复遥感影像成像几何关系的模型,它几乎可以表述现有的全部传感器类型,用户可以直接使用RFM进行摄影测量处理,而无须知道传感器类型、传感器物理模型及影像处理过程。

发展以光学机械为主要标志的传统测绘技术体系是20世纪测绘业的主要技术支撑。

为了取得数据,野外测量人员要肩扛背负几十斤重的仪器,奔波在崇山峻岭、戈壁沙漠中。

早期的线划测绘图利用手工和模拟的机械绘制,不仅耗时费力,而且质量不高。

而数字化测绘体系体现在整个测绘作业、生产和服务的流程中,实现数据获取与采集、加工与处理、管理和应用的数字化。

产品形式也从传统的纸质地图变成了4D产品,即数字高程模型(DEM)、数字线划地图(DLG)、数字栅格地图(DRG)和数字正射影像地图(DOM),这是对传统测绘生产流程的一次革命。

insar技术标准
InSAR技术（合成孔径雷达干涉测量技术）是一种利用合成孔
径雷达（SAR）数据进行地表形变监测和地质灾害监测的技术。

目前，针对InSAR技术的标准主要包括以下几个方面：
1. 数据获取和处理标准，这些标准涉及到合成孔径雷达数据的
获取、预处理、配准、相干性计算、形变监测等方面，包括数据采
集的参数要求、处理流程、误差控制等内容。

2. 形变监测标准，这些标准主要涉及到地表形变监测的方法、
精度要求、数据解译等方面，包括监测结果的精度评定、监测时间
间隔、监测范围等内容。

3. 应用标准，这些标准主要涉及到InSAR技术在地质灾害监测、地质勘察、城市沉降监测等方面的应用要求，包括监测报告的编制、数据共享、监测结果的解释与应用等内容。

4. 数据共享和交换标准，这些标准主要涉及到InSAR数据的共
享和交换格式、数据元数据标准、数据存储与管理标准等方面，包
括数据格式要求、元数据规范、数据安全与权限管理等内容。

此外，国际上也有一些组织和标准化机构对InSAR技术进行标准化工作，例如国际标准化组织（ISO）和欧洲航天局（ESA）等。

这些标准对于推动InSAR技术的应用和发展具有重要意义，能够规范技术应用、提高监测精度、促进数据共享与交换，推动行业健康发展。

因此，了解并遵守相关的InSAR技术标准对于相关领域的从业人员和研究人员来说是非常重要的。

insar测量原理InSAR测量原理引言：InSAR（干涉合成孔径雷达）是一种利用合成孔径雷达（SAR）技术进行地表形变测量的方法。

该技术通过对连续两次的雷达数据进行干涉处理，从而得到高精度的地形和地表形变信息。

本文将详细介绍InSAR测量原理及其应用。

一、InSAR基本原理InSAR测量原理基于雷达信号的相位差测量。

当雷达信号穿过大气层、地表和地下介质时，会受到不同的传播速度和路径长度的影响，从而导致信号的相位差。

利用InSAR技术可以测量相位差，进而推断地表形变和地形变化。

具体而言，InSAR测量原理包括以下几个步骤：1. 数据采集：使用合成孔径雷达获取两次不同时刻的雷达数据。

2. 数据预处理：对采集到的雷达数据进行预处理，包括去除大气延迟、校正地球表面形变等。

3. 干涉处理：通过将两次雷达数据进行干涉处理，得到相位差图像。

4. 相位解缠：对相位差图像进行相位解缠，得到地表形变或地形信息。

5. 形变分析：根据相位差图像或解缠后的相位信息，进行形变分析和解译。

二、InSAR测量的优势和应用InSAR测量具有以下优点：1. 高精度：InSAR测量可以实现亚厘米级的形变测量精度，对地表形变进行高精度监测。

2. 全天候性：InSAR测量不受天气条件的限制，可以在任何时间、任何天气下进行测量。

3. 高时空分辨率：InSAR测量可以获取高分辨率的地表形变信息，并可以实现大范围的监测。

4. 无接触性：InSAR测量是一种无接触的测量方法，不会对地表造成破坏。

InSAR测量在地质灾害监测、地下水资源调查、地壳形变监测等领域有着广泛的应用：1. 地质灾害监测：InSAR测量可以实时监测地震、火山喷发、滑坡等地质灾害的形变情况，为灾害预警和防治提供重要信息。

2. 地下水资源调查：InSAR测量可以监测地表沉降和隆起，从而推断地下水资源的变化，为水资源管理和保护提供参考。

3. 地壳形变监测：InSAR测量可以监测地壳的形变，包括地震引起的地表形变、构造运动引起的地壳变形等，为地质研究和地震预测提供重要依据。

合成孔径雷达干涉测量（INSAR）技术原理及应用发展合成孔径雷达干涉测量（InSAR）技术近年来得到了较快的发展，这一技术也广泛的应用于国防建设与国民经济建设中。

文章结合作者实际研究，从InSAR 技术的自身优势与发展潜力出发，分析了其基本技术原理，并就InSAR技术在各个领域的实际应用进行了探讨，最后总结了其未来发展。

标签：合成孔径雷达；INSAR；技术原理；应用1 InSAR技术的优势与潜力合成孔径雷达干涉测量技术是近年来发展起来的空间对地观测新技术，这一技术主要是借助于合成孔径雷达SAR朝目标位置发射微波，之后接收目标反射回波，从而获得目标位置成像的SAR复图像对，如果复图像之间有相干条件，SAR复图像对共轭相乘后能够得到干涉图，结合干涉图相位值可以获得两次成像中存在的微波路程差，进而准确获得目标位置的地形地貌等情况。

利用InSAR技术成像的优势在于连续观测能力强、成像分辨率和精度高、覆盖范围较广、技术成本低等，在各个领域的应用也非常广泛，比如说DEM生成、地面沉降监测、火山或地震灾害监测、海洋测绘、国防军事等。

但是InSAR 技术测量的精准度往往会受到大气效应的影响，近年来新提出的散射体PS技术逐渐被越来越多的应用到其干涉处理的过程中，PS技术分析能够在长时间内保持相对稳定的散射体相位变化，即便是难以获得干涉条纹的状况下，也可以获得毫米级的测量精度，在很大程度上提高了干涉测量技术的环境适应能力，这也是这一技术研究过程中的一个重大突破，其拥有非常高的开发应用价值[1]。

2 InSAR技术的基本原理分析合成孔径雷达干涉测量技术是按照复雷达图像的相位值来计算出地面目标空间信息的技术，它的基本思想是：借助两幅天线进行同时成像或者单幅天线间隔一定时间重复成像，进而得到同一位置的复雷达图像对，因为两幅天线和地面目标之间的距离不一致，因此在复雷达图像对同名象点之间出现相位差，进而产生干涉纹图，其中的相位值代表两次成像的相位差测量值，两次成像的相位差和地面目标的空间位置之间的几何关系，结合飞行轨道的具体参数，便能够准确的计算出地面目标的具体坐标，进而让我们获得具有较强精准度的大范围数字高程模型。

星载合成孔径雷达干涉测量的发展1星载合成孔径雷达干涉测量的发展合成孔径雷达(SAR)是五十年代末研制成功的一种微波传感器，是微波传感器中发展最为迅速、最有成效的一种对地观测系统[1]。

合成孔径雷达干涉测量（InSAR）是SAR应用中较晚出现的一个方向，或者说是一个新的领域。

该技术具有测绘带宽，全天候、全天时的特点，获得的地表三维信息具有较高的空间精度和高程精度，是目前雷达遥感研究的热点。

从20世纪90年代中后期开始，合成孔径雷达干涉测量技术逐渐走向成熟，应用的领域不断扩展，成为SAR应用研究的热点之一。

合成孔径雷达干涉测量技术(InSAR)是以合成孔径雷达复数据提取的相位信息为信息源获取地表的三维信息和变化信息的一项技术。

干涉雷达早在1969年就被用于从地球上观测火星，1972年被用于观测月球的地形。

Graham1974年提出用合成孔径雷达干涉测量进行地形测绘。

1986年美国喷气推进实验室的Zebker和Goldstein发表了用机载双天线SAR进行地形测绘的结果，真正拉开了干涉合成孔径雷达研究的序幕[2]。

InSAR的飞行平台可以是飞机，称为机载InSAR，也可以是卫星或航天飞机，称为星载InSAR。

根据SAR影像对获取方式的不同，主要区分为单航过和双航过两类InSAR系统。

按照干涉模式的不同，InSAR主要区分为交轨干涉(XTI)、顺轨干涉(ATI)和重复轨道干涉测量(RTI)三种干涉测量模式。

交轨干涉模式是利用图像对的相位差来获取地表的数字高程模型信息；重复轨道干涉测量既可以用于测量地形高程，也可以用于监测地表运动（又称D-InSAR）；顺轨干涉模式是通过测量图像对的相位差来确定目标的运动状况，常用于水流制图、动目标检测以及定向波谱的测量。

目前可提供InSAR数据源的星载SAR系统有：日本的JERS-1、美国的SIR-C/X-SAR、加拿大的RADARSAT-1和欧空局的ENVISAT等，未来计划中的系统如日本的ALOS PALSAR和加拿大的RADARSAT-2等，也都考虑了InSAR的能力，如前文所述。

insar stacking原理
InSAR又称合成孔径雷达干涉测量，是一种用于测量地表形变的技术。

它是通过比较两个或多个雷达图像的相位差异来测量地表形变的。

InSAR stacking是一种处理InSAR数据的方法，可以从多个InSAR 数据集中提取出更准确的地表形变信息。

InSAR stacking的基本原理是将多个InSAR数据集叠加起来，以提高测量的精度和可靠性。

这个过程需要使用多个InSAR图像，并将它们配准到同一地形上。

在配准完成后，从每个InSAR图像中提取相位信息，并将它们叠加在一起。

叠加后的相位信息可以揭示出地表形变的更加准确的信息。

应用于地表形变监测中，InSAR stacking可以提高地表形变的分辨率和精度，并且可以消除由于天气和其他干扰因素引起的干扰。

InSAR stacking也可以提供更大的地表覆盖面积，以便更好地监测大范围的地表形变。

然而，InSAR stacking也存在一些问题，例如在地形复杂的区域中，多个InSAR图像的配准可能会存在一些误差。

此外，在长时间的监测过程中，由于多种因素的干扰，如地外干扰、大气干扰、系统误差等，InSAR stacking的精度也会受到一定的影响。

总之，InSAR stacking是一种有效的处理InSAR数据的方法，可以提高地表形变监测的精度和可靠性。

它在地震、火山、地面沉降等领域中得到广泛的应用，对于研究地球表层运动和地质灾害等具有重要的意义。
