华为交换机基本配置命令 (2)

  • 格式：doc
  • 大小：50.45 KB
  • 文档页数：26

. . 华为交换机基本配置命令 一、单交换机VLAN划分 命令 命令解释 system 进入系统视图 system-view 进入系统视图 quit 退到系统视图 undo vlan 20 删除vlan 20 sysname 交换机命名 disp vlan 显示vlan vlan 20 创建vlan(也可进入vlan 20) port e1/0/1 to e1/0/5 把端口1-5放入VLAN 20 中 5700系列 单个端口放入VLAN  [Huawei]int g0/0/1  [Huawei]port link-type access （注：接口类型access，hybrid、trunk）  [Huawei]port default vlan 10

批量端口放入VLAN  [Huawei]port-group 1  [Huawei-port-group-1]group-member ethernet G0/0/1 to ethernet G0/0/20  [Huawei-port-group-1]port hybrid untagged vlan 3

删除group（组） vlan 200内的15端口  [Huawei]int g0/0/15  [Huawei-GigabitEthernet0/0/15]undo port hybrid untagged vlan 200 . . 通过group端口限速设置  [Huawei]Port-group 2  [Huawei]group-member g0/0/2 to g0/0/23  [Huawei]qos lr outbound cir 2000 cbs 20000

disp vlan 20 显示vlan里的端口20 int e1/0/24 进入端口24 undo port e1/0/10 表示删除当前VLAN端口10 disp curr 显示当前配置  return 返回  Save 保存  info-center source DS channel 0 log state off trap state off 通过关闭日志信息命令改变DS模块来实现（关闭配置后的确认信息显示）  info-center source DS channel 0 log state on trap state on 通过打开日志信息命令改变DS模块来实现（打开配置后的确认信息显示）

二、配置交换机支持TELNE system 进入系统视图 sysname 交换机命名 int vlan 1 进入VLAN 1 ip address 192.168.3.100 255.255.255.0 配置IP地址 user-int vty 0 4 进入虚拟终端 authentication-mode password (aut password) 设置口令模式 set authentication password simple 222 (set aut pass sim 222) 设置口令 user privilege level 3(use priv lev 3) 配置用户级别 disp current-configuration （disp cur) 查看当前配置 disp ip int 查看交换机VLAN IP配置 . . 删除配置必须退到用户模式 reset saved-configuration(reset saved) 删除配置 Reboot 重启交换机

三、跨交换机VLAN的通讯 在sw1上： vlan 10 建立VLAN 10 int e1/0/5 进入端口5 port access vlan 10 把端口5加入vlan 10 vlan 20 建立VLAN 20 int e1/0/15 进入端口15 port access vlan 20 把端口15加入VLAN 20 int e1/0/24 进入端口24 port link-type trunk 把24端口设为TRUNK端口 port trunk permit vlan all 同上 在SW2上: vlan 10 建立VLAN 10 int e1/0/20 进入端口20 port access vlan 10 把端口20放入VLAN 10 int e1/0/24 进入端口24 port link-type trunk 把24端口设为TRUNK端口 port trunk permit vlan all (port trunk permit vlan 10 只能为vlan 10使用)24端口为所有VLAN使用

disp int e1/0/24 查看端口24是否为TRUNK . . undo port trunk permit vlan all 删除该句

四、路由的配置命令 system 进入系统模式 sysname 命名 int e1/0 进入端口 ip address 192.168.3.100 255.255.255.0 设置IP undo shutdown 打开端口 disp ip int e1/0 查看IP接口情况 disp ip int brief 查看IP接口情况 user-int vty 0 4 进入口令模式 authentication-mode password(auth pass) 进入口令模式 set authentication password simple 222 37 设置口令 user privilege level 3 进入3级特权 save 保存配置 reset saved-configuration 删除配置（用户模式下运行） undo shutdown 配置远程登陆密码 int e1/4 ip route 192.168.3.0(目标网段） 255.255.255.0 192.168.12.1（下一跳：下一路由器的接口） 静态路由

ip route 0.0.0.0 0.0.0.0 192.168.12.1 默认路由 disp ip rout 显示路由列表 华3C AR-18 E1/0（lan1-lan4) . . E2/0(wan0) E3/0(WAN1) 路由器连接使用直通线。wan0接wan0或wan1接wan1 计算机的网关应设为路由器的接口地址。

五、三层交换机配置VLAN-VLAN通讯 sw1(三层交换机）: system 进入视图 sysname 命名 vlan 10 建立VLAN 10 vlan 20 建立VLAN 20 int e1/0/20 进入端口20 port access vlan 10 把端口20放入VLAN 10 int e1/0/24 进入24端口 port link-type trunk 把24端口设为TRUNK端口 port trunk permit vlan all (port trunk permit vlan 10 只能为vlan 10使用)24端口为所有VLAN使用

sw2: vlan 10 int e1/0/5 port access vlan 10 int e1/0/24 port link-type trunk 把24端口设为TRUNK端口 . . port trunk permit vlan all (port trunk permit vlan 10 只能为vlan 10使用)24端口为所有VLAN使用

sw1(三层交换机）: int vlan 10 创建虚拟接口VLAN 10 ip address 192.168.10.254 255.255.255.0 设置虚拟接口VLAN 10的地址 int vlan 20 创建虚拟接口VLAN 20 ip address 192.168.20.254 255.255.255.0 设置虚拟接口IP VLAN 20的地址 注意：vlan 10里的计算机的网关设为 192.168.10.254 vlan 20里的计算机的网关设为 192.168.20.254

六、动态路由RIP R1: int e1/0 进入e1/0端口 ip address 192.168.3.1 255.255.255.0 设置IP int e2/0 进入e2/0端口 ip adress 192.168.5.1 255.255.255.0 设置IP rip 设置动态路由 network 192.168.5.0 定义IP network 192.168.3.0 定义IP disp ip rout 查看路由接口 R2: int e1/0 进入e1/0端口 ip address 192.168.4.1 255.255.255.0 设置IP int e2/0 进入e2/0端口 . . ip adress 192.168.5.2 255.255.255.0 设置IP rip 设置动态路由 network 192.168.5.0 定义IP network 192.168.4.0 定义IP disp ip rout 查看路由接口 （注意：两台PC机的网关设置PC1 IP：192.168.3.1 PC2 IP：192.168.4.1）

七、IP访问列表 int e1/0 ip address 192.168.3.1 255.255.255.0 int e2/0 ip address 192.168.1.1 255.255.255.0 int e3/0 ip address 192.168.2.1 255.255.255.0 acl number 2001 （2001-2999属于基本的访问列表） rule 1 deny source 192.168.1.0 0.0.0.255 (拒绝地址192.168.1.0网段的数据通过) rule 2 permit source 192.168.3.0 0.0.0.255(允许地址192.168.3.0网段的数据通过) 以下是把访问控制列表在接口下应用： firewall enable firewall default permit int e3/0 firewall packet-filter 2001 outbound disp acl 2001 显示信息

合集下载

华为交换机配置命令大全

华为交换机配置命令大全

H3C交换机配置命令大全1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、port link-type Access|Trunk|Hybrid 设置端口访问模式7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式11、ip route-static 0.0.0H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置:<H3C>reset save ；<H3C>reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。

华为交换机的基本配置详细说明

华为交换机的基本配置详细说明

华为交换机的基本配置详细说明很多人朋友多次问到华为交换机的配置，确实用的比较多，今天我们来了解下华为交换机的配置。

为了让大家更加清楚，每行代码都有解释。

1、创建vlan：<Quidway> //用户视图，也就是在Quidway模式下运行命令。

<Quidway>system-view //进入配置视图[Quidway] vlan 10 //创建vlan 10，并进入vlan10配置视图，如果vlan10存在就直接进入vlan10配置视图[Quidway-vlan10] quit //回到配置视图[Quidway] vlan 100 //创建vlan 100，并进入vlan100配置视图，如果vlan10存在就直接进入vlan100配置视图[Quidway-vlan100] quit //回到配置视图2、将端口加入到vlan中：[Quidway] interface GigabitEthernet2/0/1 (10G光口)[Quidway- GigabitEthernet2/0/1] port link-type access //定义端口传输模式[Quidway- GigabitEthernet2/0/1] port default vlan 100 //将端口加入vlan100[Quidway- GigabitEthernet2/0/1] quit 回到配置视图[Quidway] interface GigabitEthernet1/0/0 //进入1号插槽上的第一个千兆网口配置视图中。

0代表1号口[Quidway- GigabitEthernet1/0/0] port link-type access //定义端口传输模式[Quidway- GigabitEthernet2/0/1] port default vlan 10 //将这个端口加入到vlan10中[Quidway- GigabitEthernet2/0/1] quit3、将多个端口加入到VLAN中<Quidway>system-view[Quidway]vlan 10[Quidway-vlan10]port GigabitEthernet 1/0/0 to 1/0/29 //将0到29号口加入到vlan10中[Quidway-vlan10]quit华为下的这个命令自己现在不知道，找了下答案也没有结果。

华为交换机配置命令超详解

华为交换机配置命令超详解

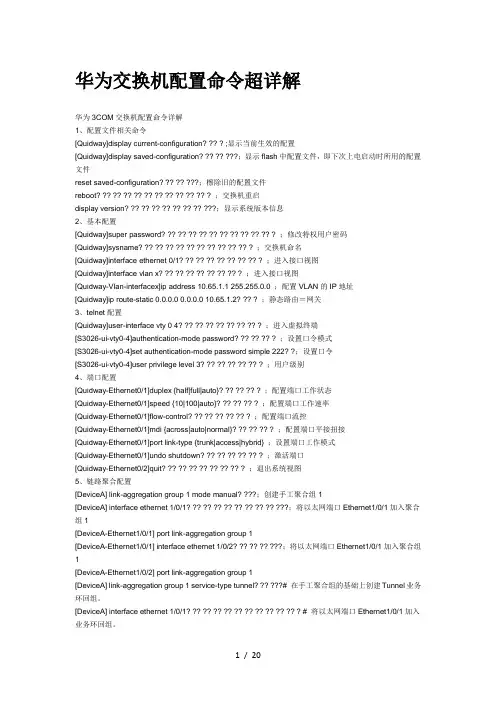

华为交换机配置命令超详解华为3COM交换机配置命令详解1、配置文件相关命令[Quidway]display current-configuration? ?? ? ;显示当前生效的配置[Quidway]display saved-configuration? ?? ?? ???；显示flash中配置文件，即下次上电启动时所用的配置文件reset saved-configuration? ?? ?? ???；檫除旧的配置文件reboot? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ? ；交换机重启display version? ?? ?? ?? ?? ?? ?? ?? ???；显示系统版本信息2、基本配置[Quidway]super password? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ? ；修改特权用户密码[Quidway]sysname? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ? ；交换机命名[Quidway]interface ethernet 0/1? ?? ?? ?? ?? ?? ?? ?? ? ；进入接口视图[Quidway]interface vlan x? ?? ?? ?? ?? ?? ?? ?? ? ；进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ；配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2? ?? ? ；静态路由＝网关3、telnet配置[Quidway]user-interface vty 0 4? ?? ?? ?? ?? ?? ?? ?? ? ；进入虚拟终端[S3026-ui-vty0-4]authentication-mode password? ?? ?? ?? ? ；设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222? ?；设置口令[S3026-ui-vty0-4]user privilege level 3? ?? ?? ?? ?? ?? ? ；用户级别4、端口配置[Quidway-Ethernet0/1]duplex {half|full|auto}? ?? ?? ?? ? ；配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto}? ?? ?? ?? ? ；配置端口工作速率[Quidway-Ethernet0/1]flow-control? ?? ?? ?? ?? ?? ? ；配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal}? ?? ?? ?? ? ；配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ；设置端口工作模式[Quidway-Ethernet0/1]undo shutdown? ?? ?? ?? ?? ?? ? ；激活端口[Quidway-Ethernet0/2]quit? ?? ?? ?? ?? ?? ?? ?? ? ；退出系统视图5、链路聚合配置[DeviceA] link-aggregation group 1 mode manual? ???；创建手工聚合组1[DeviceA] interface ethernet 1/0/1? ?? ?? ?? ?? ?? ?? ?? ?? ???；将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/1] port link-aggregation group 1[DeviceA-Ethernet1/0/1] interface ethernet 1/0/2? ?? ?? ?? ???；将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/2] port link-aggregation group 1[DeviceA] link-aggregation group 1 service-type tunnel? ?? ???# 在手工聚合组的基础上创建Tunnel业务环回组。

华为交换机 配置命令大全

华为交换机 配置命令大全

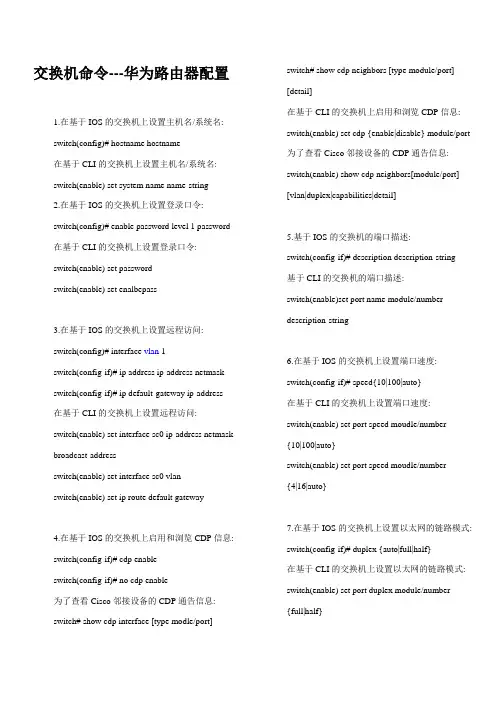

交换机命令---华为路由器配置1.在基于IOS的交换机上设置主机名/系统名:switch(config)# hostname hostname在基于CLI的交换机上设置主机名/系统名:switch(enable) set system name name-string2.在基于IOS的交换机上设置登录口令:switch(config)# enable password level 1 password在基于CLI的交换机上设置登录口令:switch(enable) set passwordswitch(enable) set enalbepass3.在基于IOS的交换机上设置远程访问:switch(config)# interface vlan 1switch(config-if)# ip address ip-address netmaskswitch(config-if)# ip default-gateway ip-address在基于CLI的交换机上设置远程访问:switch(enable) set interface sc0 ip-address netmaskbroadcast-addressswitch(enable) set interface sc0 vlanswitch(enable) set ip route default gateway4.在基于IOS的交换机上启用和浏览CDP信息:switch(config-if)# cdp enableswitch(config-if)# no cdp enable为了查看Cisco邻接设备的CDP通告信息:switch# show cdp interface [type modle/port] switch# show cdp neighbors [type module/port] [detail]在基于CLI的交换机上启用和浏览CDP信息: switch(enable) set cdp {enable|disable} module/port 为了查看Cisco邻接设备的CDP通告信息: switch(enable) show cdp neighbors[module/port] [vlan|duplex|capabilities|detail]5.基于IOS的交换机的端口描述:switch(config-if)# description description-string基于CLI的交换机的端口描述:switch(enable)set port name module/number description-string6.在基于IOS的交换机上设置端口速度:switch(config-if)# speed{10|100|auto}在基于CLI的交换机上设置端口速度:switch(enable) set port speed moudle/number{10|100|auto}switch(enable) set port speed moudle/number{4|16|auto}7.在基于IOS的交换机上设置以太网的链路模式: switch(config-if)# duplex {auto|full|half}在基于CLI的交换机上设置以太网的链路模式: switch(enable) set port duplex module/number {full|half}8.在基于IOS的交换机上配置静态VLAN: switch# vlan databaseswitch(vlan)# vlan vlan-num name vlaswitch(vlan)# exitswitch# configure teriminalswitch(config)# interface interface module/number switch(config-if)# switchport mode accessswitch(config-if)# switchport access vlan vlan-num switch(config-if)# end在基于CLI的交换机上配置静态VLAN:switch(enable) set vlan vlan-num [name name] switch(enable) set vlan vlan-num mod-num/port-list9. 在基于IOS的交换机上配置VLAN中继线: switch(config)# interface interface mod/portswitch(config-if)# switchport mode trunkswitch(config-if)# switchport trunk encapsulation {isl|dotlq}switch(config-if)# switchport trunk allowed vlan remove vlan-listswitch(config-if)# switchport trunk allowed vlan add vlan-list在基于CLI的交换机上配置VLAN中继线: switch(enable) set trunk module/port[on|off|desirable|auto|nonegotiate]Vlan-range [isl|dotlq|dotl0|lane|negotiate] 10.在基于IOS的交换机上配置VTP管理域: switch# vlan databaseswitch(vlan)# vtp domain domain-name在基于CLI的交换机上配置VTP管理域: switch(enable) set vtp [domain domain-name]11.在基于IOS的交换机上配置VTP 模式: switch# vlan databaseswitch(vlan)# vtp domain domain-name switch(vlan)# vtp {sever|cilent|transparent} switch(vlan)# vtp password password在基于CLI的交换机上配置VTP 模式: switch(enable) set vtp [domain domain-name] [mode{ sever|cilent|transparent }][password password]12. 在基于IOS的交换机上配置VTP版本: switch# vlan databaseswitch(vlan)# vtp v2-mode在基于CLI的交换机上配置VTP版本: switch(enable) set vtp v2 enable13. 在基于IOS的交换机上启动VTP剪裁: switch# vlan databaseswitch(vlan)# vtp pruning在基于CL I 的交换机上启动VTP剪裁: switch(enable) set vtp pruning enable14.在基于IOS的交换机上配置以太信道:switch(config-if)# port group group-number[distribution {source|destination}]在基于CLI的交换机上配置以太信道:switch(enable) set port channel moudle/port-rangemode{on|off|desirable|auto}15.在基于IOS的交换机上调整根路径成本:switch(config-if)# spanning-tree [vlan vlan-list] costcost在基于CLI的交换机上调整根路径成本:switch(enable) set spantree portcost moudle/portcostswitch(enable) set spantree portvlancost moudle/port[cost cost][vlan-list]16.在基于IOS的交换机上调整端口ID:switch(config-if)# spanning-tree[vlan vlan-list]port-priority port-priority在基于CLI的交换机上调整端口ID:switch(enable) set spantree portpri {mldule/port}priority switch(enable) set spantree portvlanpri {module/port}priority [vlans]17. 在基于IOS的交换机上修改STP时钟:switch(config)# spanning-tree [vlan vlan-list] hello-time secondsswitch(config)# spanning-tree [vlan vlan-list] forward-time seconds` switch(config)# spanning-tree [vlan vlan-list] max-age seconds在基于CLI的交换机上修改STP时钟:switch(enable) set spantree hello interval[vlan]switch(enable) set spantree fwddelay delay [vlan]switch(enable) set spantree maxage agingtiame[vlan] 18. 在基于IOS的交换机端口上启用或禁用Port Fast 特征:switch(config-if)#spanning-tree portfast在基于CLI的交换机端口上启用或禁用Port Fast 特征: switch(enable) set spantree portfast {module/port}{enable|disable}19. 在基于IOS的交换机端口上启用或禁用UplinkFast 特征:switch(config)# spanning-tree uplinkfast [max-update-rate pkts-per-second]在基于CLI的交换机端口上启用或禁用UplinkFast 特征: switch(enable) set spantree uplinkfast {enable|disable}[rate update-rate] [all-protocols off|on]20. 为了将交换机配置成一个集群的命令交换机,首先要给管理接口分配一个IP地址,然后使用下列命令: switch(config)# cluster enable cluster-name21. 为了从一条中继链路上删除VLAN,可使用下列命令: switch(enable) clear trunk module/port vlan-range22. 用show vtp domain 显示管理域的VTP参数.23. 用show vtp statistics显示管理域的VTP参数.24. 在Catalyst交换机上定义TrBRF的命令如下:switch(enable) set vlan vlan-name [name name] type trbrf bridge bridge-num[stp {ieee|ibm}]25. 在Catalyst交换机上定义TrCRF的命令如下:switch (enable) set vlan vlan-num [name name] type trcrf {ring hex-ring-num|decring decimal-ring-num} parent vlan-num26. 在创建好TrBRF VLAN之后,就可以给它分配交换机端口.对于以太网交换,可以采用如下命令给VLAN分配端口:switch(enable) set vlan vlan-num mod-num/port-num27. 命令show spantree显示一个交换机端口的STP状态.28. 配置一个ELAN的LES和BUS,可以使用下列命令:ATM (config)# interface atm number.subint multiointATM(config-subif)# lane serber-bus ethernet elan-name 29. 配置LECS:ATM(config)# lane database database-nameATM(lane-config-databade)# name elan1-name server-atm-address les1-nsap-addressATM(lane-config-databade)# name elan2-name server-atm-address les2-nsap-addressATM(lane-config-databade)# name …30. 创建完数据库后,必须在主接口上启动LECS.命令如下:ATM(config)# interface atm numberATM(config-if)# lane config database database-nameATM(config-if)# lane config auto-config-atm-address31. 将每个LEC配置到一个不同的ATM子接口上.命令如下:ATM(config)# interface atm number.subint multipointATM(config)# lane client ethernet vlan-num elan-num32. 用show lane server 显示LES的状态.33. 用show lane bus显示bus的状态.34. 用show lane database显示LECS数据库可内容.35. 用show lane client显示LEC的状态.36. 用show module显示已安装的模块列表.37. 用物理接口建立与VLAN的连接:router# configure terminalrouter(config)# interface media module/portrouter(config-if)# description description-stringrouter(config-if)# ip address ip-addr subnet-maskrouter(config-if)# no shutdown38. 用中继链路来建立与VLAN的连接:router(config)# interface module/port.subinterfacerouter(config-ig)# encapsulation[isl|dotlq] vlan-number router(config-if)# ip address ip-address subnet-mask39. 用LANE 来建立与VLAN的连接:router(config)# interface atm module/port router(config-if)# no ip addressrouter(config-if)# atm pvc 1 0 5 qsaalrouter(config-if)# atm pvc 2 0 16 ilnirouter(config-if)# interface atm module/port.subinterface multipointrouter(config-if)# ip address ip-address subnet-maskrouter(config-if)# lane client ethernet elan-numrouter(config-if)# interface atm module/port.subinterface multipointrouter(config-if)# ip address ip-address subnet-namerouter(config-if)# lane client ethernet elan-namerouter(config-if)# …40. 为了在路由处理器上进行动态路由配置,可以用下列IOS命令来进行:router(config)# ip routingrouter(config)# router ip-routing-protocolrouter(config-router)# network ip-network-numberrouter(config-router)# network ip-network-number41. 配置默认路由:switch(enable) set ip route default gateway42. 为一个路由处理器分配VLANID,可在接口模式下使用下列命令:router(config)# interface interface numberrouter(config-if)# mls rp vlan-id vlan-id-num43. 在路由处理器启用MLSP:router(config)# mls rp ip44. 为了把一个外置的路由处理器接口和交换机安置在同一个VTP域中:router(config)# interface interface numberrouter(config-if)# mls rp vtp-domain domain-name45. 查看指定的VTP域的信息:router# show mls rp vtp-domain vtp domain name46. 要确定RSM或路由器上的管理接口,可以在接口模式下输入下列命令:router(config-if)#mls rp management-interface47. 要检验MLS-RP的配置情况：router# show mls rp48. 检验特定接口上的MLS配置：router# show mls rp interface interface number49. 为了在MLS-SE上设置流掩码而又不想在任一个路由处理器接口上设置访问列表：set mls flow [destination|destination-source|full]50. 为使MLS和输入访问列表可以兼容，可以在全局模式下使用下列命令：router(config)# mls rp ip input-acl51. 当某个交换机的第3层交换失效时，可在交换机的特权模式下输入下列命令：switch(enable) set mls enable52. 若想改变老化时间的值，可在特权模式下输入以下命令：switch(enable) set mls agingtime agingtime53. 设置快速老化：switch(enable) set mls agingtime fast fastagingtime pkt_threshold54. 确定那些MLS-RP和MLS-SE参与了MLS，可先显示交换机引用列表中的内容再确定：switch(enable) show mls include55. 显示MLS高速缓存记录：switch(enable) show mls entry56. 用命令show in arp显示ARP高速缓存区的内容。
