7.3电控制动系统

电子汽车制动系统工作原理一、概述电子汽车制动系统是一种通过电子控制器来实现制动操作的系统。

相比传统的机械制动系统，电子汽车制动系统具有响应速度快、精准度高等优点。

本文将详细介绍电子汽车制动系统的工作原理。

二、制动系统组成电子汽车制动系统主要由制动开关、电子控制器、制动执行器和传感器等组成。

其中，制动开关用于驾驶员操控，激活制动系统；电子控制器负责控制制动力的分配和调节；制动执行器负责将电子控制器发出的信号转化为具体的制动力；传感器用于感知车辆的状态并传输给电子控制器。

三、制动原理电子汽车制动系统的工作原理是通过电子控制器对制动力的调控来实现制动操作。

其基本流程如下：1. 感知：传感器感知车辆的状态，包括车速、制动踏板的压力等；2. 信号传输：传感器将感知到的信息传输给电子控制器；3. 力矩计算：电子控制器根据传感器的信号计算出需要施加的制动力的大小；4. 制动力分配：根据车速、制动踏板的压力等因素，电子控制器将制动力分配给不同的车轮；5. 制动力转化：电子控制器将计算得出的制动力转化为具体的控制信号；6. 制动执行：制动执行器接收到控制信号后，将其转化为刹车器的力矩，施加到车轮上。

四、系统特点电子汽车制动系统相比传统的机械制动系统，具有以下几个显著的特点：1. 反应速度快：由于是通过电子信号控制制动力的分配，相比机械系统的机械传动，响应时间更短；2. 精确度高：电子控制器可以根据车辆状态实时调节制动力的大小，从而实现更精确的制动；3. 自动化程度高：电子控制系统可以实现根据车辆状态自动调整制动力的分配，提供更智能的制动操控；4. 维护成本低：相比机械制动系统，电子控制系统没有机械摩擦部件，减少了零部件的磨损和故障的出现。

五、发展趋势随着电动汽车的快速发展，电子汽车制动系统也在不断创新与改进。

未来的发展趋势包括：1. 集成化：将电子制动系统与其他车辆控制系统进行集成，提高整体性能和智能化水平；2. 电子化：进一步提升制动操作的电子化程度，减少对传统机械制动系统的依赖；3. 轻量化：采用轻量化材料，减轻制动系统的自重，提高汽车的能效；4. 安全性提升：增加红外线、雷达等传感器技术，提高制动系统对车辆周围环境的感知能力，进一步提升安全性。

汽车制动系统课件目录CATALOGUE•制动系统概述•制动器结构与工作原理•液压与气压传动在制动系统中应用•电子控制技术在制动系统中应用目录CATALOGUE•辅助制动装置与驻车制动器设计•汽车制动系统故障诊断与排除方法•汽车制动系统维护与保养建议01CATALOGUE制动系统概述制动系统定义与功能定义制动系统是一套使汽车减速、停车或保持停止状态的装置，通过驾驶员操作制动踏板或手柄来实现。

功能使行驶中的汽车按照驾驶员的要求进行强制减速甚至停车；使已停驶的汽车在各种道路条件下（包括在坡道上）稳定驻车；使下坡行驶的汽车速度保持稳定。

制动系统组成及工作原理组成主要由供能装置、控制装置、传动装置和制动器四个部分组成。

工作原理利用与车身（或车架）相连的非旋转元件和与车轮（或传动轴）相连的旋转元件之间的相互摩擦来阻止车轮的转动或转动的趋势。

分类按制动系统的作用分类，可分为行车制动系统、驻车制动系统、应急制动系统及辅助制动系统等。

特点行车制动系统的特点是作用时间短、制动力大，是汽车的主要制动系统；驻车制动系统的特点是作用时间长，制动力小，主要用于汽车停车后的驻车制动；应急制动系统的特点是当行车制动系统失效时，能够迅速启用应急制动系统，使汽车减速停车；辅助制动系统的特点是在汽车下长坡时，能够利用发动机的排气制动或液力缓速器等辅助装置，使汽车减速，提高汽车的制动效能和安全性。

制动系统分类与特点02CATALOGUE制动器结构与工作原理鼓式制动器主要结构包括制动鼓、制动蹄、制动底板、制动轮缸、回位弹簧等部分。

工作原理当踩下制动踏板时，制动轮缸内的活塞在液压作用下向外移动，推动制动蹄绕支承销转动，使制动蹄摩擦片与制动鼓内侧接触产生摩擦力，从而实现制动。

盘式制动器主要结构包括制动盘、制动钳、摩擦片、分泵、油管等部分。

工作原理当踩下制动踏板时，制动液通过油管进入分泵，推动活塞向外移动，使摩擦片与制动盘接触产生摩擦力，从而实现制动。

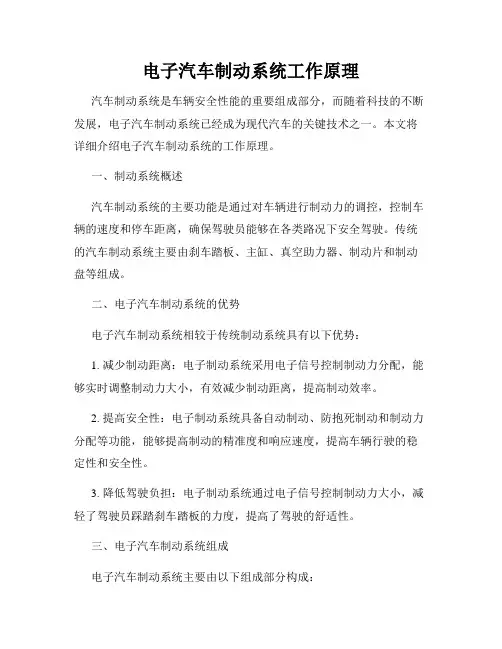

电子汽车制动系统工作原理汽车制动系统是车辆安全性能的重要组成部分，而随着科技的不断发展，电子汽车制动系统已经成为现代汽车的关键技术之一。

本文将详细介绍电子汽车制动系统的工作原理。

一、制动系统概述汽车制动系统的主要功能是通过对车辆进行制动力的调控，控制车辆的速度和停车距离，确保驾驶员能够在各类路况下安全驾驶。

传统的汽车制动系统主要由刹车踏板、主缸、真空助力器、制动片和制动盘等组成。

二、电子汽车制动系统的优势电子汽车制动系统相较于传统制动系统具有以下优势：1. 减少制动距离：电子制动系统采用电子信号控制制动力分配，能够实时调整制动力大小，有效减少制动距离，提高制动效率。

2. 提高安全性：电子制动系统具备自动制动、防抱死制动和制动力分配等功能，能够提高制动的精准度和响应速度，提高车辆行驶的稳定性和安全性。

3. 降低驾驶负担：电子制动系统通过电子信号控制制动力大小，减轻了驾驶员踩踏刹车踏板的力度，提高了驾驶的舒适性。

三、电子汽车制动系统组成电子汽车制动系统主要由以下组成部分构成：1. 刹车踏板传感器：感知驾驶员踩踏刹车踏板的力度，并将信号转化为电子信号。

2. ECU控制单元：接收刹车踏板传感器的信号，并根据车速、车辆负重等信息计算制动力大小，并输出制动指令。

3. 制动执行器：根据ECU控制单元的指令，控制制动力的发动机或电动机，实现制动片与制动盘的紧密接触，产生制动效果。

4. 制动力分配传感器：感知车辆各个轮胎的行驶速度，并将信号传输给ECU控制单元，以实现制动力的合理分配。

四、电子汽车制动系统工作原理当驾驶员踩下刹车踏板时，刹车踏板传感器感知到压力变化，并向ECU控制单元发送信号。

ECU控制单元接收到信号后，根据车速、车辆负重等信息计算出合理的制动力大小，并通过控制制动执行器实现制动力的传递。

同时，制动力分配传感器感知到车辆各个轮胎的行驶速度，并将信号传输给ECU控制单元。

ECU控制单元根据轮胎行驶速度差异，对制动力进行合理分配，以确保每个轮胎制动力的均衡。

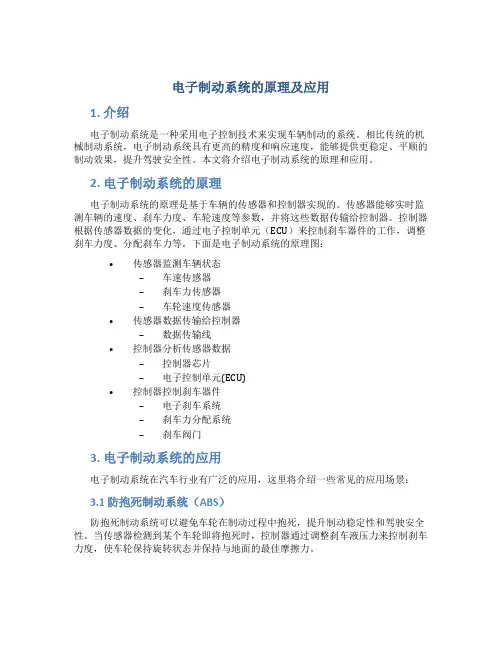

电子制动系统的原理及应用1. 介绍电子制动系统是一种采用电子控制技术来实现车辆制动的系统。

相比传统的机械制动系统，电子制动系统具有更高的精度和响应速度，能够提供更稳定、平顺的制动效果，提升驾驶安全性。

本文将介绍电子制动系统的原理和应用。

2. 电子制动系统的原理电子制动系统的原理是基于车辆的传感器和控制器实现的。

传感器能够实时监测车辆的速度、刹车力度、车轮速度等参数，并将这些数据传输给控制器。

控制器根据传感器数据的变化，通过电子控制单元（ECU）来控制刹车器件的工作，调整刹车力度、分配刹车力等。

下面是电子制动系统的原理图：•传感器监测车辆状态–车速传感器–刹车力传感器–车轮速度传感器•传感器数据传输给控制器–数据传输线•控制器分析传感器数据–控制器芯片–电子控制单元(ECU)•控制器控制刹车器件–电子刹车系统–刹车力分配系统–刹车阀门3. 电子制动系统的应用电子制动系统在汽车行业有广泛的应用，这里将介绍一些常见的应用场景：3.1 防抱死制动系统（ABS）防抱死制动系统可以避免车轮在制动过程中抱死，提升制动稳定性和驾驶安全性。

当传感器检测到某个车轮即将抱死时，控制器通过调整刹车液压力来控制刹车力度，使车轮保持旋转状态并保持与地面的最佳摩擦力。

3.2 刹车力分配系统（EBD）刹车力分配系统根据车辆的状态和负载情况，实时调整刹车力度的分配，提高车辆的稳定性和制动效果。

通常情况下，后轮的制动力要大于前轮，刹车力分配系统通过控制刹车阀门来调整前后轮的刹车力分配比例。

3.3 紧急制动辅助系统（EBA）紧急制动辅助系统能够感知到紧急制动情况，当驾驶员施加急刹车时，系统会自动增加刹车力度，以提高制动效果，缩短制动距离，减少事故发生的可能性。

3.4 市区制动功能（AutoHold）市区制动功能可以在交通拥堵或红绿灯等情况下，自动保持车辆的制动状态，无需驾驶员长时间踩刹车踏板。

只有当驾驶员再次加速时，系统才会自动解除制动状态。

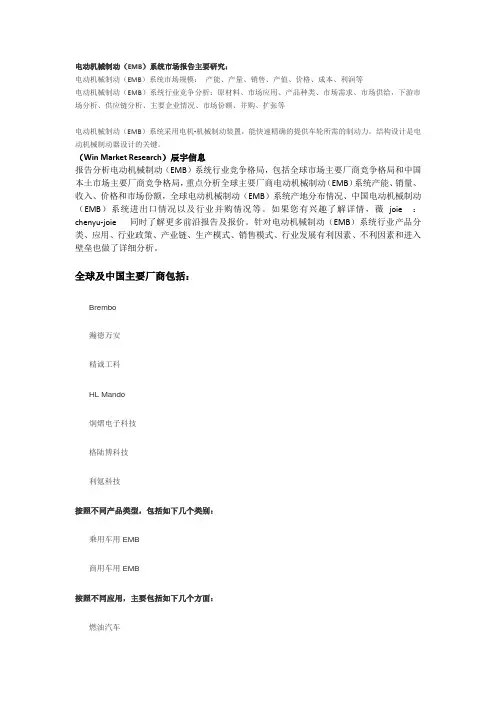

电动机械制动（EMB）系统市场报告主要研究：电动机械制动（EMB）系统市场规模：产能、产量、销售、产值、价格、成本、利润等电动机械制动（EMB）系统行业竞争分析：原材料、市场应用、产品种类、市场需求、市场供给，下游市场分析、供应链分析、主要企业情况、市场份额、并购、扩张等电动机械制动（EMB）系统采用电机-机械制动装置，能快速精确的提供车轮所需的制动力。

结构设计是电动机械制动器设计的关键。

（Win Market Research）辰宇信息报告分析电动机械制动（EMB）系统行业竞争格局，包括全球市场主要厂商竞争格局和中国本土市场主要厂商竞争格局，重点分析全球主要厂商电动机械制动（EMB）系统产能、销量、收入、价格和市场份额，全球电动机械制动（EMB）系统产地分布情况、中国电动机械制动（EMB）系统进出口情况以及行业并购情况等。

如果您有兴趣了解详情，薇joie ：chenyu-joie 同时了解更多前沿报告及报价。

针对电动机械制动（EMB）系统行业产品分类、应用、行业政策、产业链、生产模式、销售模式、行业发展有利因素、不利因素和进入壁垒也做了详细分析。

全球及中国主要厂商包括：Brembo瀚德万安精诚工科HL Mando炯熠电子科技格陆博科技利氪科技按照不同产品类型，包括如下几个类别：乘用车用EMB商用车用EMB按照不同应用，主要包括如下几个方面：燃油汽车新能源汽车报告包含的主要地区和国家：北美（美国和加拿大）欧洲（德国、英国、法国、意大利和其他欧洲国家）亚太（中国、日本、韩国、中国台湾地区、东南亚、印度等）拉美（墨西哥和巴西等）中东及非洲地区（土耳其和沙特等）报告正文共11章，各章节主要内容如下：第1章：报告统计范围、产品细分、下游应用领域，以及行业发展总体概况、有利和不利因素、进入壁垒等；第2章：全球市场供需情况、中国地区供需情况，包括主要地区电动机械制动（EMB）系统产量、销量、收入、价格及市场份额等；第3章：全球主要地区和国家，电动机械制动（EMB）系统销量和销售收入，2019-2023，及预测2024到2030；第4章：行业竞争格局分析，包括全球市场企业排名及市场份额、中国市场企业排名和份额、主要厂商电动机械制动（EMB）系统销量、收入、价格和市场份额等；第5章：全球市场不同类型电动机械制动（EMB）系统销量、收入、价格及份额等；第6章：全球市场不同应用电动机械制动（EMB）系统销量、收入、价格及份额等；第7章：行业发展环境分析，包括政策、增长驱动因素、技术趋势、营销等；第8章：行业供应链分析，包括产业链、主要原料供应情况、下游应用情况、行业采购模式、生产模式、销售模式及销售渠道等；第9章：全球市场电动机械制动（EMB）系统主要厂商基本情况介绍，包括公司简介、电动机械制动（EMB）系统产品规格型号、销量、价格、收入及公司最新动态等；第10章：中国市场电动机械制动（EMB）系统进出口情况分析；第11章：中国市场电动机械制动（EMB）系统主要生产和消费地区分布。

汽车底盘电控系统故障检修教案第一章：汽车底盘电控系统概述1.1 教学目标让学生了解汽车底盘电控系统的基本概念、组成和作用。

让学生掌握汽车底盘电控系统的主要组成部分及其功能。

1.2 教学内容汽车底盘电控系统的定义与作用。

汽车底盘电控系统的组成部分：电子控制单元（ECU）、传感器、执行器等。

汽车底盘电控系统的分类：制动系统、转向系统、悬挂系统等。

1.3 教学方法采用讲授法，讲解汽车底盘电控系统的基本概念、组成和作用。

采用案例分析法，分析实际案例，让学生更好地理解汽车底盘电控系统的工作原理。

1.4 教学评估课堂问答：了解学生对汽车底盘电控系统的基本概念、组成和作用的理解程度。

课后作业：要求学生绘制汽车底盘电控系统的组成图，以检验学生对知识点的掌握。

第二章：汽车底盘电控系统故障诊断与检修方法2.1 教学目标让学生掌握汽车底盘电控系统故障诊断的基本方法和步骤。

让学生学会使用诊断工具和设备进行汽车底盘电控系统的检修。

2.2 教学内容汽车底盘电控系统故障诊断的基本方法：症状分析法、故障树分析法等。

汽车底盘电控系统故障检修的步骤：诊断、检测、维修、验证等。

常用诊断工具和设备的使用方法：示波器、传感器检测仪、故障诊断仪等。

2.3 教学方法采用讲授法，讲解汽车底盘电控系统故障诊断与检修的基本方法和步骤。

采用实践教学法，让学生在实车或模拟设备上进行故障诊断与检修的实操练习。

2.4 教学评估课堂问答：了解学生对汽车底盘电控系统故障诊断与检修方法的理解程度。

实操考核：评估学生在实车或模拟设备上进行故障诊断与检修的技能水平。

第三章：制动系统故障检修3.1 教学目标让学生掌握汽车制动系统故障检修的基本方法和步骤。

让学生学会诊断和修复常见的制动系统故障。

3.2 教学内容汽车制动系统的组成及作用。

制动系统故障检修的基本方法和步骤。

常见制动系统故障的诊断与修复：制动蹄磨损、制动盘磨损、制动液泄漏等。

3.3 教学方法采用讲授法，讲解汽车制动系统故障检修的基本方法和步骤。

电控制动系统汽车电控制动系统•电子控制制动系统简称EBS或ELB，是近几年在防抱死制动系统（ABS）与防滑系统（ASR）的基础上发展起来的，主要用于改善载货汽车的制动性能。

为保证行车安全，该系统用于在难以制动的情况下防止车轮打滑，让驾驶员能够转动方向盘。

载货汽车的ABS与轿车的ABS一样，它能在车轮快要锁住时迅速释放制动，然后再制动，以免失去车轮抓地的摩擦力。

它们的区别是，载货汽车的制动系统是以压缩空气为动力，不像轿车的制动系统那样采用液压制动。

美国的载•汽车生产商已经推出了对驾驶员的脚踏反应更灵敏的制动系统。

这种被称为EBS的电子控制制动系统已经应用在一些载货汽车上了。

载货汽车上通常使用的气压制动系统功能强大，但是对制动板踩下去的反应有一些延迟。

新驾驶员必须学会如何安全地使用这些系统。

一个复杂的情况是:装满货物的载货汽车的制动反应要比空载的载货汽车制动较为迟钝。

而EBS就可以解决这些缺陷，使得重型载货汽车对踩下制动的反应能像轿车一样灵敏。

安装了ABS的气压制动系统可以让时速为96.5km的载货汽车在76.4～85.4m之间完全停住，而安装了EBS制动系统的载货汽车可以将停车距离再缩短15%。

•汽车电控制动系统EBS是在ABS的基础上，用电子控制取代传统的机械传动来控制制动系统，以达到良好的制动效果，增加汽车制动安全性。

汽车制动时，车轮的制动力与地面附着系数有关，当车轮处于半滑动半滚动状态时，地面附着系数可以达到最大，即制动力可以达到较大，此时的侧向稳定性也较好。

当车轮完全抱死无滚动时，地面附着力有所下降，而侧向稳定性为零。

极易出现侧滑和甩尾现象,容易造成事故。

ABS防抱死制动系统就是在汽车制动时，使车轮始终处于即将抱死又未能完全抱死的状态。

即保证汽车获得最大的附着力，同时又能保持相应的侧向稳定性，彻底解决常规系统中，要么车轮未抱死制动力不够，要么完全抱死，使汽车失去横向稳定性的问题。

汽车制动时，ABS系统不断检测车轮的转动情况。
