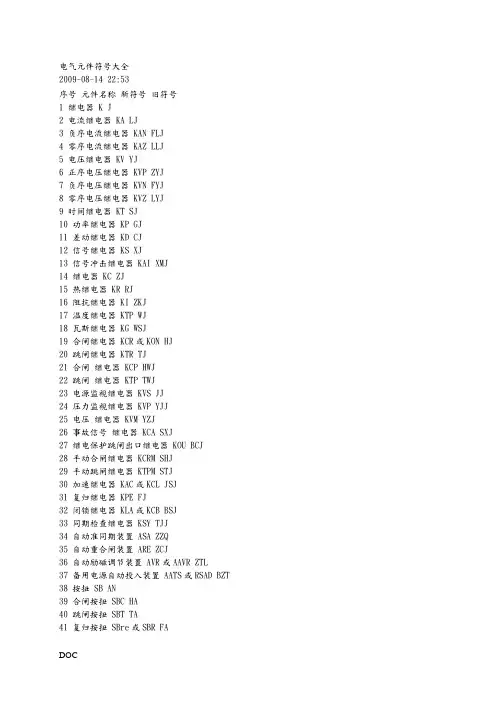

电气元件符号大全2009-08-14 22:53序号元件名称新符号旧符号1 继电器 K J2 电流继电器 KA LJ3 负序电流继电器 KAN FLJ4 零序电流继电器 KAZ LLJ5 电压继电器 KV YJ6 正序电压继电器 KVP ZYJ7 负序电压继电器 KVN FYJ8 零序电压继电器 KVZ LYJ9 时间继电器 KT SJ10 功率继电器 KP GJ11 差动继电器 KD CJ12 信号继电器 KS XJ13 信号冲击继电器 KAI XMJ14 继电器 KC ZJ15 热继电器 KR RJ16 阻抗继电器 KI ZKJ17 温度继电器 KTP WJ18 瓦斯继电器 KG WSJ19 合闸继电器 KCR或KON HJ20 跳闸继电器 KTR TJ21 合闸继电器 KCP HWJ22 跳闸继电器 KTP TWJ23 电源监视继电器 KVS JJ24 压力监视继电器 KVP YJJ25 电压继电器 KVM YZJ26 事故信号继电器 KCA SXJ27 继电保护跳闸出口继电器 KOU BCJ28 手动合闸继电器 KCRM SHJ29 手动跳闸继电器 KTPM STJ30 加速继电器 KAC或KCL JSJ31 复归继电器 KPE FJ32 闭锁继电器 KLA或KCB BSJ33 同期检查继电器 KSY TJJ34 自动准同期装置 ASA ZZQ35 自动重合闸装置 ARE ZCJ36 自动励磁调节装置 AVR或AAVR ZTL37 备用电源自动投入装置 AATS或RSAD BZT38 按扭 SB AN39 合闸按扭 SBC HA40 跳闸按扭 SBT TA41 复归按扭 SBre或SBR FA42 试验按扭 SBte YA43 紧急停机按扭 SBes JTA44 起动按扭 SBst QA45 自保持按扭 SBhs BA46 停止按扭 SBss47 控制开关 SAC KK48 转换开关 SAH或SA ZK49 测量转换开关 SAM CK50 同期转换开关 SAS TK51 自动同期转换开关 2SASC DTK52 手动同期转换开关 1SASC STK53 自同期转换开关 SSA2 ZTK54 自动开关 QA55 刀开关 QK或SN DK56 熔断器 FU RD57 快速熔断器 FUhs RDS58 闭锁开关 SAL BK59 信号灯 HL XD60 光字牌 HL或HP GP61 警铃 HAB或HA JL62 合闸接触器 KMC HC63 接触器 KM C64 合闸线圈 Yon或LC HQ65 跳闸线圈 Yoff或LT TQ66 插座 XS67 插头 XP68 端子排 XT69 测试端子 XE70 连接片 XB LP71 蓄电池 GB XDC72 压力变送器 BP YB73 温度变送器 BT WDB74 电钟 PT75 电流表 PA76 电压表 PV77 电度表 PJ78 有功功率表 PPA79 无功功率表 PPR80 同期表 S81 频率表 PF82 电容器 C83 灭磁电阻 RFS或Rfd Rmc84 分流器 RW85 热电阻 RT86 电位器 RP87 电感〔电抗〕线圈 L88 电流互感器 TA CT或LH89 电压互感器 TV PT或YH10KV电压互感器 TV SYH35KV电压互感器 TV UYH110KV电压互感器 TV YYH90 断路器 QF DL91 隔离开关 QS G92 电力变压器 TM B93 同步发电机 GS TF94 交流电动机 MA JD95 直流电动机 MD ZD96 电压互感器二次回路小母线97 同期电压小母线〔待并〕 WST或WVB TQMa,TQMb98 同期电压小母线〔运行〕 WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线 1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线 +WC,-WC +KM,-KM101 信号电源小母线 +WS,-WS +XM,-XM102 合闸电源小母线 +WON,-WON +HM,-HM103 事故信号小母线 WFA SYM104 零序电压小母线 WVBz单击小图看全图单击小图看全图单击小图看全图单击小图看全图单击小图看全图单击小图看全图单击小图看全图单击小图看全图序号图形符号说明1 开关(机械式)电气图形符号7 具有自动释放功能的负荷开关8 熔断器式断路器9 断路器10 隔离开关11 熔断器一般符号12 跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关图形符号说明当操作器件被吸合时延时闭合16的动合触点当操作器件被释放时延时闭合17的动合触点当操作器件被释放时延时闭合18的动断触点电气图用图形符号当操作器件被吸合时延时闭合19的动断触点和释放时延时断开的动合触点21 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23位置开关,动合触点限制开关,动合触点24位置开关,动断触点限制开关,动断触点25热敏开关,动合触点注:θ可用动作温度代替26 热敏自动开关,动断触点注:注意区别此触点和下列图所示热继电器的触点27具有热元件的气体放电管荧光灯起动器28 动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点当操作器件被吸合或释放时,暂31时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39 自耦变压器40电抗器扼流图41电流互感器脉冲变压器42具有两个铁芯和两个二次绕组的电流互感器43在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接序号图形符号说明46三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接48三相变压器星形-曲折形连接49 操作器件一般符号50具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号可变电阻器55可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号可变电容器59可调电容器60 双联同调可变电容器序号说明指示仪表(星号必须按规61定予以代表)62 电压表63 电流表64 无功电流表电气图形符号最大需量指示器(由一台积算仪表65操作的)66 无功功率表67 功率因素表天天电气,[.electric365.]68频率表69 温度计、高温计(θ可由t代替)70 转速表积算仪表、电能表(星号必须按规71定予以代替)72 安培小时计73 电能表(瓦特小时表)74 无功电能表75 带发送器电能表由电能表操纵的遥测仪表(转发76器)由电能表操纵的带有打印器材的77遥测仪表(转发器)78 屏、盘、架一般符号序号图形符号说明111控制与信号线路(电力与照明用)1 12 原电池或蓄电池1 1 3 原电池组或蓄电池组注:可用文字符号或型号表示设备名称79 列架一般符号80人工交换台、中断台、测量台、业务台等一般符号1 1 4 带抽头的原电池组或蓄电池组1 1 5 接地一般符号1 1 6 接机壳或接底板1 1 7 无噪声接地11 8 保护接地11 9 等电位1 2 0 电缆终端头1 2 1 电力电缆直通接线盒1 2 2 电力电缆连接盒电力电缆分线盒1控制2 3 和指示设备1 2 4 报警启动装置(点式-手动或自动)1 2 5 线型探测器1 2 6 火灾报警装置1 2 7热本文相关文章• 中间继电器选型• 无功补偿滤波器• 电抗的计算• 低压动态滤波无功补偿装置• 高压滤波与无功补偿装置• 高压动态无功补偿与滤波装置• 谐波治理滤波器• 电抗器的作用• 电容器使用中的有关问题• 电力电容器的作用与允许运行方式：• 电气图形符号〔二〕• 电气图形符号〔三〕• 电工进网作业许可证管理方法• 电器3C认证• Australian(澳大利亚) C-Tick认证• 闸门自动化监控系统• 《工业机械电气设备》国家标准• DW15－1000低压万能式空气断路器解析• 漏电保护器的原理• 直流接触器的原理相关评论评论人：电工2009-07-13有没有纺织电器符号啊急求评论人:评论内容:提交本文章所属分类：首页→电工知识烟1 2 9 易爆气体1 3 0 手动启动序号图形符号说明131 电铃132 扬声器133 发声器134 机135照明信号136手动报警器137 感烟火灾探测器138感温火灾探测器139 气体火灾探测器140 火警机141报警发声器142 有视听信号的控制和显示设备143 在专用电路上的事故照明灯144 自带电源的事故照明灯装置(应急灯)145 警卫信号探测器146 警卫信号区域报警器147警卫信号总报警器148 逃生路线,逃生方向149 逃生路线,最终出品150 二氧化碳消防设备辅助符合152 氧化剂消防设备辅助符号电气图用图形符号153 卤代烷消防设备辅助符号序号国家标准图形符号说明机械控制1 机械的连接气动的连接液压的连接2 具有力或者运动指示方向的机械连接3 延时动作注：三角为指向返回方向4 自动复位注：三角为指向返回方向5定位非自动复位6 脱离定位7 进入定位8 两器件间的机械联锁9脱扣的锁扣器件10扣住的锁扣器件11 堵塞器件12 向左边移动被堵塞的已堵住的堵塞器件13 机械联轴器、离合器电气图用图形符号14脱开的机械联轴器15连接的机械联轴器操作件和操作方法17 一般情况下手动控制18受限制的手动控制19 拉拔控制20 旋转控制序国家标准图形符号说明号21 推动操作22 接近效应操作23 接触效应操作24 紧急开关25 手轮操作26 脚踏操作27 杠杆操作28 可拆卸的手柄操作29钥匙操作30 曲柄操作31 滚轮操作32 凸轮操作33 过电流保护的电磁操作34 电磁执行器操作35 热执行器操作36 电动机操作37 电钟操作非电量控制与其他38 液位控制39 计数控制40 流体控制序国家标准图形符号说明号气流控41制温度控制42(θ可用t代替)压力控43制滑动控44制45 端子导线的连接可拆卸46的端子电气图用图形符号47 连接点交流器方框符号48 交换器一般符号转换器一般符号49直流交流器50 整流器51 桥式全波整流器52 逆变器53整流器/逆变器电动机启动器的方框符号54电动机起动器的一般符号55步进起动器56调节-起动器57 带自动释放的起动器58 可逆式电动机直接在线接触器式起动器可逆式电动机满压接触器式起动器59星-三角起动器60 自耦变压器式起动器61 带可控整流器的调节-起动器电气图用图形符号序号国家标准图形符号说明接近和接触敏感器件62 接近传感器63接触传感器64 接近开关动合触点65 接触敏感开关动合触点66 磁铁接近时动作的接近开关,动合触点67 铁接近时动作的接近开关,动断触点电力、照明和电信布置插座68单相插座69 暗装单相插座70 密闭(防水)单相插座电气图用图形符号71防爆单相插座72 带保护触点插座带接地插孔的单相插座73 带接地插孔的暗装单相插座74 带接地插孔的密闭(防水)单相插座75 带接地插孔的防爆单相插座76 带接地插孔的三相插座77 带接地插孔的暗装三相插座78 带接地插孔的密闭(防水)三相插座79 带接地插孔的防爆三相插座80插座箱(板)序号国家标准图形符号说明81 多个插座(示出3个)82 具有单极开关的插座83 具有隔离变压器的插座84 带熔断器的插座电力、照明和电信布置开关85 开关一般符号86单极开关87暗装单极开关88 密闭(防水)单极开关89防爆单极开关90双极开关91 暗装双极开关电气图用图形符号92 密闭(防水)双极开关93防爆双极开关94三极开关95暗装三极开关96 密闭(防水)三极开关97防爆三极开关98单极拉线开关99单极限时开关100 具有指示灯的开关101 双极开关(单极三线)102 调光器电气图用图形符号图形符号图集使用的 X 例和说明国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号配电室与进线用开关柜多种电源配电箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电力配电箱(盘)照明配电箱(盘) 画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米电源切换箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电气图用图形符号事故照明配电箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米组合开关箱画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电铃操作盘 除注明外,底边距地1.2米 吹风机操作盘距地1.2米,容量见设计图纸 配电盘编号 圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座0.2米,均附接地螺丝按钮盒 圈或点数表示按钮数,除注明外,均为明装,距地1.4米,按钮组合排列见设计图 立柱式按钮箱风扇一般符号除注明外,只做出线盒与吊钩 暖风机或冷风机轴流风扇风扇电阻开关 除注明外,距地1.4米电铃除注明外,距地0.3米 号志箱交流电钟除注明外,只做出线口(明线时,用明插座),距顶0.3米电气图用图形符号明装单相二级插座250伏-10安,距地0.3米,居民住宅与儿童活动场所应注意平安插座,如采用普通插座时,应距地1.8米(见本表注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米 暗装单相二级插座250伏-10安,距地0.3米,居民住宅与儿童活动场所应注意平安插座,如采用普通插座时,应距地1.8米(见表下注) 明装单相三极插座(带接地)明装单相四级插座(带接地) 380伏-15安,25安,距地0.3米,容量选用见设计图暗装单相二级防脱锁紧型插座250伏-10安,距地0.3米,居民住宅与儿童活动场所应注意平安插座,如采用普通插座时,应距地1.8米电气图用图形符号图形符号图 集 使 用 的 X 例 和 说 明 国 标 名 称 型号、规格、做法说明暗装单相三极防脱锁紧型插座(带接地)250伏-10安,距地0.3米,居民住宅与儿童活动场所应采用平安插座,如采用普通插座时,应距地1.8米 暗装三相四极防脱锁紧型插座(带接地)380伏-20安,距地0.3米 安装T 型插座50伏-10安,距地0.3米(见表注) 暗装调光开关 调光开关,距地1.4米(见表注) 金属地面出线盒防水拉线开关(单250伏-3安,瓷制相二线)拉线开关(单极二线)250伏-3安拉线双控开关(单极三线)250伏-3安电气图用图形符号吊线灯附装拉线开关250伏-3安(立轮式),开关绘制方向表示拉线开关的安装方向明装单极开关(单极二线)跷板式开关,250伏-6安(见表注) 暗装单极开关(单极二线)跷板式开关,250伏-6安(见表注) 明装双控开关(单极三线)跷板式开关,250伏-6安(见表注) 暗装双控开关(单极三线)跷板式开关,250伏-6安(见表注) 暗装按钮式定时开关250伏-6安(见表注)暗装拉线式定时开关250伏-6安暗装拉线式多控开关250伏-6安暗装按钮式多控开关250伏-6安电铃开关250伏-6安天棚灯座(裸灯头) 容量和安装方式见设计图墙上灯座(裸灯头)各灯具一般符号 灯具型号见本图集花灯符号下面的数字，为选用本图集中待选定型灯具的设计编号非定型特制灯具具体要求详见工程图注，下面数字为区别种类的编号荧光灯列(带状排列荧光灯)规格、容量、型号、数量按工程设计图要求，施工中一般均应用高效节能型荧光灯灯具与与其配套的高可靠、高功率因素(>0.95)的交流电子镇流器 单管荧光灯双管荧光灯三管荧光灯荧光灯花灯组合 防爆型光灯投光灯 规格、容量详见设计图注图形符号图 集 使 用 的 X 例 和 说 明 国 标 名 称 型号、规格、做法说明电源引入线除注明外,架空引入时,高度与一层顶板同一般电杆除有设计图或说明外,均按本图集 带照明灯具的电杆带照明灯具的电杆与投照方向拉线的一般符号 带撑杆的电杆带高桩拉线的电杆交流配电线路铝芯导线时为2根铜芯导线时为2根导线型号的选择详见工程设计说明;除工程设计图中注明外,暗敷时,按图集JD5-605~607选配相应的管径与线槽 交流配电线路铝芯导线时为3根铜芯导线时为3根交流配电线路 铝芯导线时为4根铜芯导线时为4根交流配电线路铝芯导线时为5根铜芯导线时为5根交流配电线路铝芯导线时为6根铜芯导线时为6根支路编号电缆穿管(钢管、非金属管)保护管径规格见具体工程图注中途穿线盒或分线盒 做法见伸缩缝穿线盒 做法见电缆人孔除注明外,见电缆手孔管线引向符号引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号线槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上避雷线除注明外,见避雷针双极带熔断器开关除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器本文章更多内容：<<上一页 - 1 - 2- 3 - 4 - 下一页>>点这里复制本页地址发送给您QQ/MSN上的好友相关文章图形符号图集使用的 X 例和说明国标名称型号、规格、做法说明熔断器除注明外,均为RC1A瓷插式熔断器电气图用图形符号指示式电流表、电压表除注明外,为1T1-A型交流电流表天天电气社区除注明外,为1T1-V型交流电压表有功电能表除注明外,均由供电部门备料安装(虚线时为表位)无功电能表除注明外,均由供电部门备料安装(虚线时为表位)安培表的换相开关伏特表的换相开关壁龛交接箱除注明外,暗装距地0.3米室内分线盒除注明外,只做出线口,暗装距地0.3米扬声器除注明外,距顶板0.5米播送分线箱(盘) 除注明外,暗装距地0.3米线路末端线路,简化标注时,只注明对数RVB(2×0.2)暗装时穿管1对1(2×0.2)SC15、PC15、TC20、FEC15、(KRG)202对2(2×0.2)3对3(2×0.2)4对4(2×0.2)5对5(2×0.2)播送线路除注明外,同线路注法,导线穿管见JD50-608电视线路除注明外,电缆采用SYY-75-5-1型,穿(KRG)15、FEC15、TC15,明、暗敷设有设计定设计照度表示100勒克司电气图用图形符号安装或敷设高度(米)自室内该处地面算起安装或敷设高度(米)自室外该处地面算起消防专用按钮SFAN-1型实验室用暗装塑料插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室用暗装插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室插销组板、箱编号圈内数字:A为分盘号;B为设计选定插销组板或箱的排列方案电气图用图形符号实验室明装接地端子板右下角数字表示安装接地端子的节数,由设计选定.安装高度:除注明外,距地3米实验室暗装接地端子箱接地接线柱板采用633型100安接线柱组合电气图用图形符号三)根据我国入世承诺和表达国民待遇的原那么,这次公布的《第一批实施强制性产品认证的产品目录》覆盖的产品是以原来的进口平安质量许可制度和强制性平安认证与电磁兼容认证产品为根底,做了适量增减.原来两种制度覆盖的产品有138种,此次公布的《目录》删去了原来列入强制性认证管理的医用超声诊断和治疗设备等16种产品,增加了建筑用平安玻璃等10种产品,实际列入《目录》的强制性认证产品共有132种.(四)国家对强制性产品认证使用统一的“CCC〞标志.中国强制认证标志实施以后,将逐步取代原来实行的“长城〞标志和“CCIB〞标志.(五)国家统一确定强制性产品认证收费项目与标准.新的收费项目和收费标准的制定,将根据不以营利为目的和表达国民待遇的原那么,综合考虑现行收费情况,并参照境外同类认证收费项目和收费标准.(六)新的强制性产品认证制度于2002年5月1日起实施,有关认证机构正式开场受理申请.为保证新、旧制度顺利过渡,原有的产品平安认证制度和进口平安质量许可制度自2003年8月1日起废止.CCC认证标志目前的“CCC〞认证标志分为四类，分别为：1、CCC+S 平安认证标志2、CCC+EMC 电磁兼容类认证标志3、CCC+S&E 平安与电磁兼容认证标志4、CCC+F 消防认证标志上述四类标志每类都有大小五种规格。
