高分子聚丙烯(PP)增韧改性技术
摘要：聚丙烯(PP)作为一种成熟的热塑性塑料，在机械性能好、无毒、相对密度低、耐热性好、耐化学性强、电绝缘性高、易于加工成型等诸多方面具有优异的性能。此外，原料易得，价格相对较低，因此已广泛应用于家电、建筑、汽车、包装等轻工业领域和化工领域。
关键词：聚丙烯；化学改性；物理改性；增韧改性；
一、化学改性
1.接枝改性。PP接枝改性就是在其分子链上引入适当基团，利用二者极性和反应性，即可改善PP性能上的不足，同时赋予其某些特殊功能，又能很好地保持其优异特性。因此接枝改性是扩大PP应用范围的一种行之有效的方法。在马来酸酐(MAH)固相接枝改性聚丙烯(PP)的过程中加入合适比例的异氰脲酸三烯丙酯(TAIC)作为共聚单体，可以大大提高MAH在PP上的接枝率，同时可以有效抑制在普通固相接枝过程中PP的严重降解，得到了性能较好的高极性PP与普通固相接枝法与熔体接枝法对比，双单体固相共聚接枝改性PP是一种得到高极性PP的有效方法。
2．交联改性。PP交联的方法可采用有机过氧化物、氮化物(化学交联)和辐射交联等。其主要区别在于引起交联反应活性源的生成机理不同。交联过程是用带有烯类双键的三官能团的有机硅烷在少量过氧化物的存在下，与PP在挤出机中熔融共混完成接枝反应(或者与丙烯单体共聚)，然后在水的作用下，硅烷水解成硅醇，经缩合脱水而交联。该技术的关键是在接枝反应时必须严格监控，防止PP降解。PP经交联后赋予其热可塑性、高硬度、良好的耐溶剂性、高弹性和优良的耐低温性能等。研究了在聚丙烯(PP)隔膜表面接枝二乙烯基苯(DVB)／丙烯酸甲酯(MA)交联聚合物网络，提高隔膜高温条件下尺寸稳定性的改性方法。在PP中加入低密度聚乙烯(LDPE)和过氧化二异丙苯(DCP)，提高PP交联度，从而大大提高PP的熔融黏度。研究了共混聚合物组分的种类和含量对PP交联度的影响。结果表明，在共混过程中，部分PP和LDPE分子在热作用下相互促进，产生了接枝交联；共混物比纯PP的泡孔结构优且发泡效果佳，当LDPE为70％，发泡剂为5％，DCP为O．36％时，PP的发泡效果最好。解决了PP发泡过程中出现的气孔塌陷现象。
……………………………………………………………最新资料推荐…………………………………………………

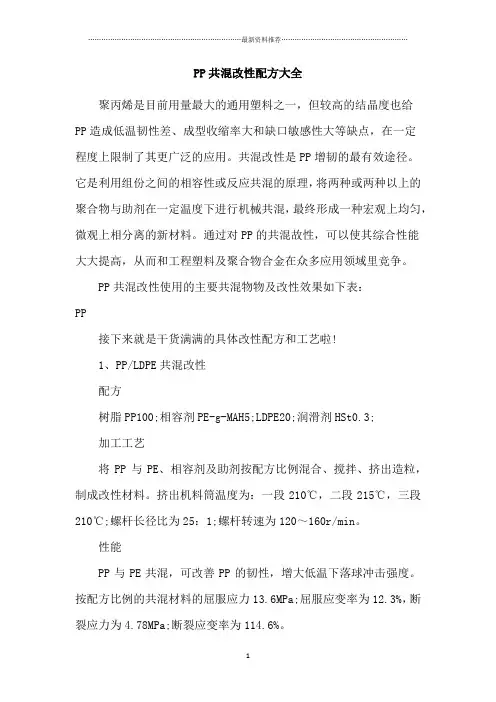

1 PP共混改性配方大全
聚丙烯是目前用量最大的通用塑料之一，但较高的结晶度也给PP造成低温韧性差、成型收缩率大和缺口敏感性大等缺点，在一定程度上限制了其更广泛的应用。共混改性是PP增韧的最有效途径。它是利用组份之间的相容性或反应共混的原理，将两种或两种以上的聚合物与助剂在一定温度下进行机械共混，最终形成一种宏观上均匀，微观上相分离的新材料。通过对PP的共混故性，可以使其综合性能大大提高，从而和工程塑料及聚合物合金在众多应用领域里竞争。
PP共混改性使用的主要共混物物及改性效果如下表：
PP
接下来就是干货满满的具体改性配方和工艺啦!
1、PP/LDPE共混改性
配方
树脂PP100;相容剂PE-g-MAH5;LDPE20;润滑剂HSt0.3;
加工工艺
将PP与PE、相容剂及助剂按配方比例混合、搅拌、挤出造粒，制成改性材料。挤出机料筒温度为：一段210℃，二段215℃，三段210℃;螺杆长径比为25：1;螺杆转速为120～160r/min。
性能
PP与PE共混，可改善PP的韧性，增大低温下落球冲击强度。按配方比例的共混材料的屈服应力13.6MPa;屈服应变率为12.3%，断裂应力为4.78MPa;断裂应变率为114.6%。 ……………………………………………………………最新资料推荐…………………………………………………
2 2、PP/HDPE共混改性
配方
树脂PP57.35;抗氧剂10760.2;HDPE40;PEPQ0.2;交联剂叔丁基过氧基异丙苯0.15;加工助剂硬脂酸镁0.1;填充剂硅灰石2;
加工工艺
在常温常压下，将各组分按配方比例在高速混合机中混合10min，然后采用双螺杆挤出机进行熔融共混，挤出造粒。挤出温度150-220℃，螺杆转速为300r/min，经切粒、干燥工序制得PP/HDPE共混改性材料。
PP改性工艺全解析(含配方)
本文档旨在解析聚丙烯(PP)改性工艺的全过程，并提供相关配方。以下是详细内容：
1. 聚丙烯(PP)改性概述
聚丙烯是一种常用的高分子材料，具有良好的物理和化学性能。为了进一步改善其性能，人们开发了多种改性工艺。
2. 常见的聚丙烯改性方式
以下是常见的聚丙烯改性方式：
2.1 增韧改性
增韧改性是指通过添加韧性剂或填充剂来提高聚丙烯的韧性。常用的增韧剂包括乙烯丙烯橡胶(EPR)、塑料增韧剂等。填充剂可以选择碳酸钙、碳酸镁等。
2.2 抗静电改性
抗静电改性主要是为了改善聚丙烯的导电性能，以防止静电积聚。常用的抗静电剂包括导电纤维、导电粉末等。
2.3 耐热改性
耐热改性是指通过添加耐热剂来提高聚丙烯的耐高温性能。耐热剂可以选择氧化镁、氧化铝等。
3. 示例配方
以下是一种常见的聚丙烯改性配方示例：
- 聚丙烯：80%
- 乙烯丙烯橡胶(EPR)：15%
- 碳酸钙：5%
4. 结论
通过上述分析，我们了解了聚丙烯改性的概述、常见方式及示例配方。这可以帮助我们在聚丙烯的改性过程中做出正确的决策。
以上是对PP改性工艺的全解析，内容简洁明了。
PP材料增强增韧改性研究进展
PP材料是一种广泛使用的热塑性塑料，具有良好的机械性能、化学稳定性和加工性能。然而，它也存在一些缺点，如低抗冲击强度、低抗拉伸强度、低耐热性等。为了克服这些缺点，人们通过增强、增韧和改性来改善PP材料的性能。
增强PP材料的方法主要包括填充增强和纤维增强两种方式。填充增强是将一些颗粒或纤维填充到PP材料中，以改善其力学性能。填充材料可以是无机填充剂、有机填充剂或复合填充剂。其中，无机填充剂如滑石粉、氧化钙、碳酸钙等，可以增加PP材料的硬度、强度和耐热性；有机填充剂如碳纤维、玻璃纤维、芳纶纤维等，可以增加PP材料的强度和刚度。复合填充剂的组合可以达到更好的性能效果。
纤维增强是将纤维加入PP材料中，其中最常用的是玻璃纤维和碳纤维。玻璃纤维增强PP材料可以提高其强度、刚度和耐冲击性，而碳纤维增强PP材料可以提高其耐热性和刚度。同时，纤维增强还可以提高PP材料的耐腐蚀性和耐疲劳性。
增韧PP材料的方法主要包括添加韧性改性剂和增加填充材料粒径两种方式。添加韧性改性剂可以提高PP材料的韧性和冲击强度，常用的改性剂有SEBS、EPDM、SBS等。增加填充材料粒径可以增加PP材料的韧性和冲击强度，以及降低PP材料的收缩率。
改性PP材料的方法主要包括添加改性剂和掺杂改性两种方式。添加改性剂可以改善PP材料的热稳定性、耐候性、抗氧化性等性能。掺杂改性可以在PP材料中添加其他材料，如PMMA、ABS、PET等，以改善其性能。
近年来，通过多种组合方式的研究，PP材料已经取得了一定的增强、增韧和改性效果。然而，随着科技的不断进步，对PP材料各项性能的要求也越来越高，研究人员需要不断探索新的增强、增韧和改性方法，以满足市场需求。
