2019光学作图汇总

专题(二) 光学作图
类型四 近视眼、远视眼成像作图
典例4 [2017 · 广东 ] 如图 ZT-2-4所示， 请你根据近视眼 的矫正方法， 完成光路图。
[答案]如图所示
专题(二) 光学作图
［规律方法］ （1）近视眼的成因及矫正方法：由于晶状体凸度过大 或眼球前后径过长，外界物体的像成在视网膜前方，需要戴凹透镜， 使进入眼睛的光线发散一些后再通过晶状体，使像成在视网膜上。 （2）远视眼的成因及矫正方法：由于晶状体凸度过小或眼球前后径过 短，外界物体的像成在视网膜后方，需要戴凸透镜，使进入眼睛的光 线会聚一些后再通过晶状体，使像成在视网膜上。
专题(二) 光学作图
类型二 平面镜成像作图
典例2 如图ZT-2-2所示为水位测量仪的示意图，从 A 点发出一 束方向不变的光， 经水面反射后， 在固定光屏 PQ 上形成一个 光斑， 光斑的位置随水位的变化而发生变化。 当水面在 CD 处 时， 屏上的光斑在 B 点， 请根据平面镜成像的特点作出光路 图。 （ 保留作图痕迹）
类型三 凸透镜成像作图
典例3 如图 ZT-2-3所示， 已知一条入射光线过凸透镜的光 心 O ， 一条经过凸透镜折射后的光线与主光轴 平行， 请分 别画出它们所对应的出射光线和入射光线。
[答案]如图所示
专题(二) 光学作图
［规律方法］凸透镜和凹透镜的几条特殊光线： （1） 凸透镜： 过凸透镜焦点的光线经凸透镜折射后平行于主光轴； 平行于主光轴的光线经凸透镜折射后过另一侧的焦点；过凸透镜光心 的光线传播方向不改变。 （2） 凹透镜：入射光线的延长线过凹透镜 另一侧的虚焦点，则折射光线平行于主光轴；平行于主光轴的光线经 凹透镜折射后折射光线远离主光轴，其反向延长线过虚焦点；过凹透 镜光心的光线传播方向不改变。

2019年中考物理试题分类汇编——光学作图一、光的反射1.（2019淮安，19）画出图中入射光线AO的反射光线.二、平面镜成像的特点1.（2019连云港，18）如图所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上B 点的爸爸，请画出此现象的光路图。

2.（2019南充，20）如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照射镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。

3.（2019凉山州，26）如图所示，请作出物体AB在平面镜MN中所成的像A′B′。

三、光的折射1.（2019贵港，22）如图所示，OA′是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。

2.（2019鄂州，19）“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。

如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。

3.（2019襄阳，18）请根据入射光线画出折射光线。

4.（2019盐城，23）在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路5.（2019苏州，23）（2019苏州，）图中，一条光线从空气射入水中，请标出它的入射角α并大致画出折射光线6.（2019广安，20）如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。

7.（2019内江，10）光从玻璃射向空气中，在玻璃与空气的交界面上发生折射和反射，以下符合实际情况的是（）四、凸透镜1.（2019新疆，17）从焦点射向凸透镜的一束光如图所示，请画出通过透镜后的光线。

2.(2019扬州，22）如图，请完成光线通过凸透镜的光路图。

3.（2019阜新，20）图中S′为烛焰S的像，请通过作图画出透镜、标出一个焦点F的位置并完成光路图。

4.（2019德阳，15）请画出图中两条入射光线对应的出射光线。

5.（2019常德，24）如下图所示，请完成折射光路图。

2019年全国各地中考试题汇编-----光学作图1、(2019•南充)如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照射镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。

2、(2019•眉山)如图所示，ab是光源S发出经平面镜反射后射向凸透镜焦点F的一条光线，S′是光源S在平面镜中的像。

请画出：（1）光源S的位置；（2）光线ab经凸透镜后折射光线的大致位置。

3、(2019•鄂州)“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。

如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。

4、(2019•贵港)如图8所示，OA’是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。

5、(2019•哈尔滨)、图所示，请你画出烛焰上A点经平面镜MN所成的像A'.（保留作图痕迹）6、(2019•呼和浩特) (1)图甲，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。

(2)图乙，S是点光源。

正确画出从点光源S发出的两条射向凸适镜光线，以及其通过凸透镜折射后的光线(要求两条光线不能重复)。

7、(2019•连云港)如图甲所示，小明在房间的点通过平面镜看到了坐在客厅沙发上衫点的爸爸，请画出此现象的光路图。

8、(2019•广州)如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。

9、(2019•聊城)（2分）如图所示，画出物体AB在平面镜中的像A′B′。

10、(2019•广东)如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。

11、(2019•黄冈)如图所示，小明通过容器上方固定的空心管，刚好看不到容器底的硬币（硬币未画出）。

现往容器中加水至MN处，通过空心管又能看到硬币了。

请作出小明通过空心管又能看到硬币的光路图。

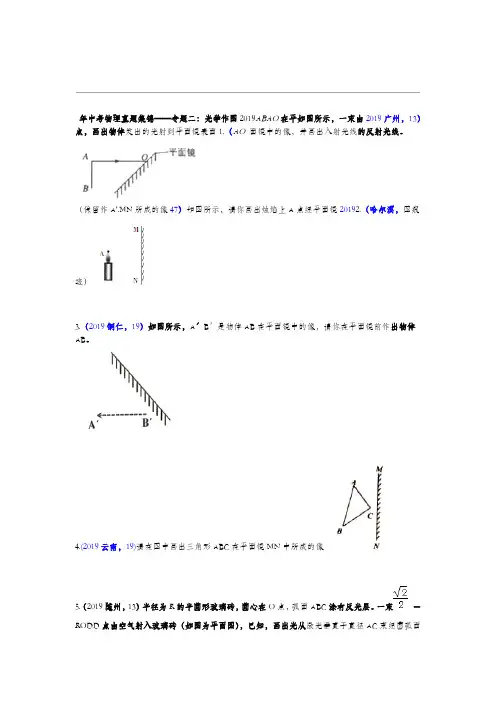

年中考物理真题集锦——专题二：光学作图2019ABAO在平如图所示，一束由2019广州，13）点，画出物体发出的光射到平面镜表面1.（AO面镜中的像，并画出入射光线的反射光线。

（保留作A'.MN所成的像47）如图所示，请你画出烛焰上A点经平面镜20192.（哈尔滨，图痕迹）3.（2019铜仁，19）如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。

4.(2019云南，19)请在图中画出三角形ABC在平面镜MN中所成的像5.（2019随州，13）半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。

一束＝RODD点由空气射入玻璃砖（如图为平面图），已知，画出光从激光垂直于直径AC束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。

S中所成的像，请在图中画出发光点为发光点S'S在平面镜MN6.(2019娄底，19)如图所示，点的光线。

的位置，并画出一条由S点发出，经平面镜反射后通过P′B′。

2019（聊城，）如图所示，画出物体AB在平面镜中的像A7.“取大镜高悬，置水盆于下，则见四邻）汉代的《淮南万毕术》中记载：218.（.2019烟台，。

请在答题卡指定位置，通过作图确定“大镜”的位置。

矣。

”（如图）如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行22）山西，9.（2019保证驾驶成在司机前面斜上方避免干扰司机视线，车时，车内景物通过挡风玻璃所成的像，点）的像A看到车内装饰物（点）通过挡风玻璃安全。

请你在图乙中画出司机眼睛（BMN 的光路图。

S发出的一条光线射向平面镜，经平面镜反射后如图所示，从点光源）（2019泰安，2110.O点处。

请作出这条入射光线并完成光路图。

射向墙壁上的请通过潜望镜进入小明的眼睛。

,所示一束光水平射入潜望镜镜口后,11.(2019济宁，)如图10 画出光的传播路径丙、一位同学先后站在镜前甲、乙、）2019沈阳，2舞蹈教室内有一面非常大的平面镜，（12. 丁的四个位置，如图所示。
