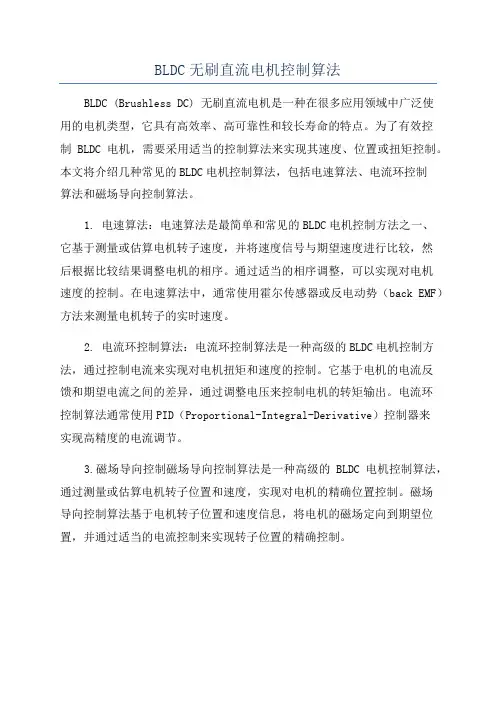

BLDC无刷直流电机控制算法
BLDC (Brushless DC) 无刷直流电机是一种在很多应用领域中广泛使
用的电机类型，它具有高效率、高可靠性和较长寿命的特点。

为了有效控
制BLDC电机，需要采用适当的控制算法来实现其速度、位置或扭矩控制。

本文将介绍几种常见的BLDC电机控制算法，包括电速算法、电流环控制
算法和磁场导向控制算法。

1. 电速算法：电速算法是最简单和常见的BLDC电机控制方法之一、
它基于测量或估算电机转子速度，并将速度信号与期望速度进行比较，然
后根据比较结果调整电机的相序。

通过适当的相序调整，可以实现对电机
速度的控制。

在电速算法中，通常使用霍尔传感器或反电动势（back EMF）方法来测量电机转子的实时速度。

2. 电流环控制算法：电流环控制算法是一种高级的BLDC电机控制方法，通过控制电流来实现对电机扭矩和速度的控制。

它基于电机的电流反
馈和期望电流之间的差异，通过调整电压来控制电机的转矩输出。

电流环
控制算法通常使用PID（Proportional-Integral-Derivative）控制器来
实现高精度的电流调节。

3.磁场导向控制磁场导向控制算法是一种高级的BLDC电机控制算法，通过测量或估算电机转子位置和速度，实现对电机的精确位置控制。

磁场
导向控制算法基于电机转子位置和速度信息，将电机的磁场定向到期望位置，并通过适当的电流控制来实现转子位置的精确控制。

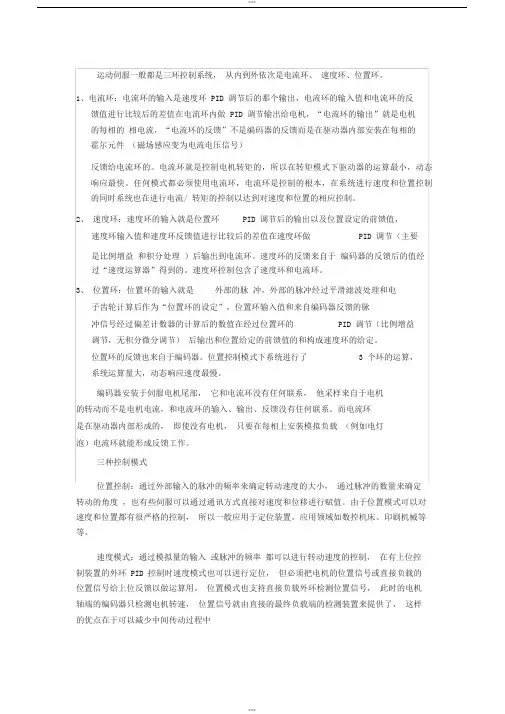

运动伺服一般都是三环控制系统，从内到外依次是电流环、速度环、位置环。

1、电流环：电流环的输入是速度环 PID 调节后的那个输出，电流环的输入值和电流环的反馈值进行比较后的差值在电流环内做 PID 调节输出给电机，“电流环的输出”就是电机的每相的相电流，“电流环的反馈”不是编码器的反馈而是在驱动器内部安装在每相的霍尔元件（磁场感应变为电流电压信号）反馈给电流环的。

电流环就是控制电机转矩的，所以在转矩模式下驱动器的运算最小，动态响应最快。

任何模式都必须使用电流环，电流环是控制的根本，在系统进行速度和位置控制的同时系统也在进行电流/ 转矩的控制以达到对速度和位置的相应控制。

2、速度环：速度环的输入就是位置环PID 调节后的输出以及位置设定的前馈值，速度环输入值和速度环反馈值进行比较后的差值在速度环做PID 调节（主要是比例增益和积分处理）后输出到电流环。

速度环的反馈来自于编码器的反馈后的值经过“速度运算器”得到的。

速度环控制包含了速度环和电流环。

3、位置环：位置环的输入就是外部的脉冲，外部的脉冲经过平滑滤波处理和电子齿轮计算后作为“位置环的设定”，位置环输入值和来自编码器反馈的脉冲信号经过偏差计数器的计算后的数值在经过位置环的PID 调节（比例增益调节，无积分微分调节）后输出和位置给定的前馈值的和构成速度环的给定。

位置环的反馈也来自于编码器。

位置控制模式下系统进行了 3 个环的运算，系统运算量大，动态响应速度最慢。

编码器安装于伺服电机尾部，它和电流环没有任何联系，他采样来自于电机的转动而不是电机电流，和电流环的输入、输出、反馈没有任何联系。

而电流环是在驱动器内部形成的，即使没有电机，只要在每相上安装模拟负载（例如电灯泡）电流环就能形成反馈工作。

三种控制模式位置控制：通过外部输入的脉冲的频率来确定转动速度的大小，通过脉冲的数量来确定转动的角度，也有些伺服可以通过通讯方式直接对速度和位移进行赋值。

由于位置模式可以对速度和位置都有很严格的控制，所以一般应用于定位装置。

电机控制电流环速度环带宽计算概述及解释说明1. 引言1.1 概述本文旨在介绍和解释电机控制中的电流环和速度环的带宽计算方法。

电机控制是现代工业中广泛应用的技术，通过对电机进行精确控制，能够实现物理系统的运动要求。

在电机控制中，电流环和速度环是两个重要的环节，它们分别负责实现对电流和转速的精确控制。

本文将从概述、结构和目的三个方面对文章进行介绍。

1.2 文章结构本文主要分为以下几个部分：引言、电机控制、结论。

引言部分将阐述本文的整体框架和各个部分内容的概览；接着，在电机控制部分将详细介绍电流环和速度环相关内容，包括功能、参数选择与计算方法以及调试与优化技巧；最后，结论部分总结文章主要观点和结果，并对未来研究方向提出展望与建议。

1.3 目的本文旨在提供一个清晰明了的指南，帮助读者更好地理解并能够应用于实际工程中的电流环和速度环的带宽计算方法。

通过深入研究电机控制的核心环节，读者将能够掌握电流和速度的精确控制，并能够进行相关参数的选择和调试优化。

本文内容可以被广泛应用于电机控制领域，为研究人员和工程师提供有价值的参考和指导。

2. 电机控制：电机控制是将电源作为输入，通过控制器对电机进行驱动和调节，以实现所需的运动或转速。

在电机控制中，常使用的两个环路是电流环和速度环。

这两个环路相互关联，通过调节其参数来达到理想的性能。

2.1 电机控制概述：电机控制系统由电源、传感器、驱动器和反馈回路组成。

其中，电机驱动器负责将电能转换为机械能并输出给电机，反馈回路用于监测并调整输出信号以使得系统能够稳定运行。

而在整个控制系统中，最核心的部分即为电流环和速度环。

2.2 电流环控制：2.2.1 电流环简介及作用：在电流环控制中，主要目标是保持电机运行时的稳定与准确性。

通过对输入的直流或交流信号施加闭环PID控制，可以有效地实现对输出瞬态响应的优化调节。

其中，PID(比例-积分-微分) 控制算法可以根据误差信号来动态调整输出信号，并且具有较好的稳定性和鲁棒性。

(完整)无刷直流电机开环、速度换、电流环编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)无刷直流电机开环、速度换、电流环）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)无刷直流电机开环、速度换、电流环的全部内容。

无刷电机驱动器设计中开环、速度环、电流环1、开环控制开环控制,驱动器通过PWM调制MOS管斩波频率的占空比来调节电机功率输出，空载情况下占空比100%时输出转速达到最高。

2、速度环驱动器以转速为调整目标，电机的输出转矩为了保持速度而调整。

为什么需要速度环?因为现实中电机的负载是变动的，用固定占空比控制会导致电机速度随着负载的变化而变化。

在要求电机转速保持恒定的环境，要求驱动器能随着负载变换自动调节占空比输出。

无刷电机内部的霍尔传感器作为速度反馈精度还凑合,这点比其它电机有先天的优势.对速度反馈量做PID算法占空比可以实现速度闭环。

一个例子就是，用开环控制在低速模式会因为转矩太小导致电机无法带动负载，如果使用了速度环电机可以自动增大转矩比来保持带负载低速转动.3、电流环（转矩环）电流闭环模式下驱动器以转矩为调整目标，目标就是使得电机能以最大转矩转动。

为什么在速度环的条件下增加电流环？还是回到上面的例子，如果低速环境下，速度环可以提高电机的低速转矩，但是为了防止驱动器输出负载超过电机本身的承受能力，电机以最大的允许电流输出转矩。

从这一点出发电流环作用，主要是2个,一是启动过程的加速,二是对电机最大工作电流的保护。

4、速度、电流双闭环控制。

双闭环控制的提出主要是针对电机启动过程，陈伯时〈〈电力拖动〉>中指出,电机双闭环理想情况下是启动时是电流环，稳定时只有速度环。
