图纸转换坐标系

坐标系转换方法(WGS84-BJ54)

GPS卫星星历是以WGS84坐标系（经纬度坐标系）为根据而建立的，我国目前应用的地形图却属于1954年北京坐标系或1980年国家大地坐标系；因为不同坐标系之间存在着平移和旋转关系（WGS84坐标系与我国应用的坐标系之间的误差约为80-120米），所以在我国应用GPS进行绝对定位必须进行坐标转换，转换后的绝对定位精度可由80-120米提高到5-10米。

要完成84坐标到54坐标的转换，需要在GPS中进行一些参数设定，具体就是要在主菜单页面选择“设置”然后选择“单位”，对“单位”设置页面中对“位置显示格式”和“地图基准”两项进行设定。

1。 位置显示格式的设定

位置显示格式设定为“User UTM Grid”，其中“中央经线”为用户所在地的中央子午线的经度，各地的“中央经线”不同。 “投影比例”、“东西偏差、“南北偏差”各地相同，具体数值为“投影比例”应输入“1.0000000”；“东西偏差”输入“500000.0”；“南北偏差”输入“0.0”。

中央经线的计算方法是：将当地经度的整数部分处以6，再取商的整数部分加上1，再将所得结果乘以6后减去3，就可以得到中央经线值。注意中国地区的中央经线都应把开头字母改为“E”，系统默认的是“W”。具体方法是在输入中央经线时，将光标移动到“W”上，再用鼠标选择键盘上的“↑”或者“↓”即可。

具体操作如下：

1）按翻页键到“主菜单”画面，将光标移至“设置”处。

2）向下按鼠标键，进入“单位”画面，将光标移至“位置显示格式”下

3）向下按鼠标键，上、下移动光标，直到User UTM Grid出现。垂直按鼠标键选中，进入“用户坐标”画面。

4）向下按鼠标键，光标会落在一连串数字的最左端（图2-9-6）。并出现数字键盘，找到所需要修改数字的位置后。

5）上、下移动光标选择（0，1，2，3…9，－）中你需要的数字或字符。输入完“中央经线值”

建筑图纸的坐标系怎么转换

在建筑设计和施工中，建筑图纸是不可或缺的工具。在绘制建筑图纸时，我们使用了特定的坐标系来定位和表示建筑物的各个部分。然而，有时候需要将建筑图纸上的坐标转换成实际场地上的坐标，或者将实际场地上的坐标转换成建筑图纸上的坐标。这种坐标转换是非常重要的，因为它能够确保建筑设计和施工的准确性。

建筑图纸上的坐标系

在建筑图纸上，我们使用笛卡尔坐标系来表示建筑物的各个部分。笛卡尔坐标系包含了水平和垂直两个轴，通常分别表示为X轴和Y轴。X轴通常表示水平方向，从左到右递增；Y轴通常表示垂直方向，从下到上递增。建筑图纸上的坐标点通常以（X，Y）的形式表示，其中X和Y分别代表在X轴和Y轴上的坐标值。

实际场地上的坐标系

与建筑图纸上的坐标系不同，实际场地上的坐标系可能会因为不同的测量方法而略有差异。在建筑施工中，常用的坐标系有全站仪坐标系和工程坐标系。这两个坐标系都是以测量设备为基础的。

全站仪坐标系通常使用极坐标系表示，其中包含了水平角度和垂直角度两个方向。水平角度通常由正北方向为基准进行测量，而垂直角度则通常由平面水平面为基准进行测量。全站仪坐标系中的坐标点通常以（角度，距离，高程）的形式表示。

工程坐标系通常使用水平和垂直两个坐标轴表示，与建筑图纸上的坐标系类似。水平轴通常表示东西方向，而垂直轴通常表示南北方向。工程坐标系中的坐标点通常以（X，Y，Z）的形式表示，其中X和Y代表平面坐标值，Z代表高程值。

建筑图纸坐标系与实际场地坐标系的转换

在将建筑图纸上的坐标转换成实际场地上的坐标时，我们需要考虑到两者的差异。主要有以下几个步骤：

1.确定基准点：在进行坐标转换之前，需要选择一个基准点，建立建筑图纸坐标系与实际场地坐标系之间的对应关系。通常选择建筑物或场地上的一个明显的特征点作为基准点，例如墙角、柱子或者凹凸等。

2.进行测量：使用全站仪或其他测量设备，对建筑图纸上的点和实际场地上的点进行测量。测量时需要记录下建筑图纸坐标系和实际场地坐标系之间的对应关系，以便进行后续的转换计算。

图纸坐标是什么坐标系

在工程制图和设计领域，图纸坐标系是一种重要的工具，用于表示和定位图纸上的图形元素。图纸坐标系是一种特殊的坐标系，用于将现实世界中的物理尺寸转换为图纸上的相对位置。本文将讨论图纸坐标系的定义、特点以及在工程制图中的应用。

定义与特点

图纸坐标系是工程制图中用于描述和定位图纸上元素的一种坐标系统。它通常以直角坐标系（也称笛卡尔坐标系）作为基础，由水平方向的X轴和垂直方向的Y轴组成。X轴和Y轴的交点被定义为原点，用于表示图纸上的位置。

与常见的直角坐标系不同，图纸坐标系是一个尺寸有限的坐标系，其范围和尺寸由图纸的实际尺寸决定。图纸坐标系的起点可以是任意位置，但通常选择在图纸的左下角作为原点，即坐标轴的交点。

图纸坐标系的单位通常是毫米（mm）或英寸（inch）。使用这些单位，可以非常精确地描述图纸上的位置和尺寸。在图纸上，坐标通常用数字表示，并且以原点为参考，沿着X轴和Y轴方向进行相对定位。

应用场景

图纸坐标系广泛应用于工程制图和设计过程中。下面介绍一些常见的应用场景：

1. 二维工程图纸

在制作二维工程图纸时，图纸坐标系用于精确描述和定位图纸中各部分的位置和尺寸。例如，在建筑设计中，图纸坐标系可以用于定位墙壁、门、窗户等构件的位置和尺寸。机械工程中，图纸坐标系可以用于描述零件的几何形状和尺寸。通过图纸坐标系，工程师可以将设计意图准确地传达给制造商。

2. 地图制作

地图制作也是图纸坐标系的重要应用领域之一。地图是一种特殊的图纸，用于表示现实世界的地理信息。图纸坐标系可以用于将地球表面的地理坐标转换为图纸上的位置。通过绘制经纬度网格，地图制作者可以使用图纸坐标系来精确位置和尺寸。

3. 建筑平面布局

在建筑规划和室内设计中，图纸坐标系常用于平面布局。通过在图纸上建立坐标系，设计师可以在不同比例尺下精确规划建筑物和室内空间。图纸坐标系使得设计师可以轻松标注尺寸、计算面积以及进行空间分析。 总结

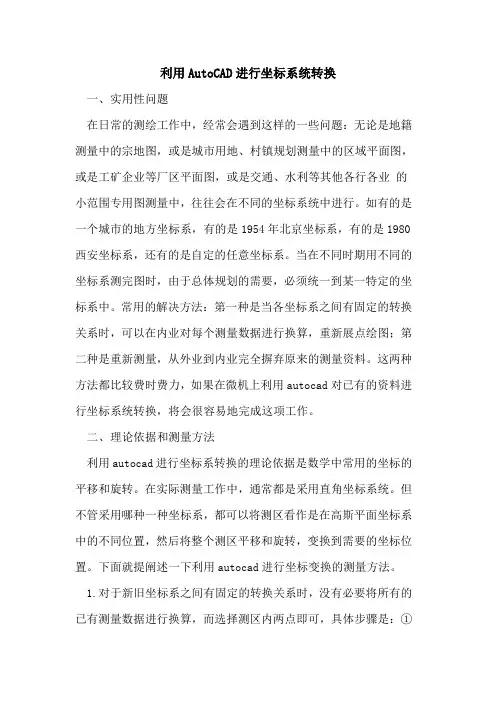

利用AutoCAD进行坐标系统转换

一、实用性问题

在日常的测绘工作中，经常会遇到这样的一些问题：无论是地籍测量中的宗地图，或是城市用地、村镇规划测量中的区域平面图，或是工矿企业等厂区平面图，或是交通、水利等其他各行各业 的小范围专用图测量中，往往会在不同的坐标系统中进行。如有的是一个城市的地方坐标系，有的是1954年北京坐标系，有的是1980西安坐标系，还有的是自定的任意坐标系。当在不同时期用不同的坐标系测完图时，由于总体规划的需要，必须统一到某一特定的坐标系中。常用的解决方法：第一种是当各坐标系之间有固定的转换关系时，可以在内业对每个测量数据进行换算，重新展点绘图；第二种是重新测量，从外业到内业完全摒弃原来的测量资料。这两种方法都比较费时费力，如果在微机上利用autocad对已有的资料进行坐标系统转换，将会很容易地完成这项工作。

二、理论依据和测量方法

利用autocad进行坐标系转换的理论依据是数学中常用的坐标的平移和旋转。在实际测量工作中，通常都是采用直角坐标系统。但不管采用哪种一种坐标系，都可以将测区看作是在高斯平面坐标系中的不同位置，然后将整个测区平移和旋转，变换到需要的坐标位置。下面就提阐述一下利用autocad进行坐标变换的测量方法。

1.对于新旧坐标系之间有固定的转换关系时，没有必要将所有的已有测量数据进行换算，而选择测区内两点即可，具体步骤是：①选择测区内两点a，b，将其换算为新坐标系的坐标值a，b，为了保证定向的精度，在选择a，b点时，应尽量选择测区内对角线方向尽量远的两点，这里称a,b与a，b互为复合定向点；②在微机中新建1幅图形文件，将a，b展到新建的图形文件中并连成1条直线，作为定向线，并存盘；③打开旧坐标系统下的测区图，在a，b间作连线，并选中图中所有内容，下拉编辑菜单，点击复制后，关闭该视图窗口；④打开第②步中存盘的图形文件，下拉编辑菜单，点击块粘贴，将直线ab粘贴到直线ab附近，然后在捕捉选项中选择端点捕捉，将端点a移动到端点a上，由于是块粘贴，所以在移动a点时，整个图形都在移动；⑤用坐标测量功能测量出在新坐标系下b点的坐标值，计算出直线ab和直线ab的方位角，并求出二者的夹角?%[角值，复合到直线ab上，打散块，并删除直线ab和ab。至此，便完成了由旧坐标系向新坐标系的转换。
