塑料挤出机常见故障分析及解决方法

塑料挤出机的使用技巧与维修方法

一、引言

塑料挤出机是一种常见的工业设备，广泛应用于塑料制品的生产过程中。本文将探讨塑料挤出机的使用技巧与维修方法，帮助读者更好地了解和应对相关问题。

二、塑料挤出机的使用技巧

1. 选择合适的塑料材料

在使用塑料挤出机之前，首先需要根据产品的需求选择合适的塑料材料。不同的塑料材料具有不同的特性，如硬度、韧性和温度耐受性等。正确选择塑料材料可以提高生产效率和产品质量。

2. 控制挤出温度

挤出温度对于塑料的熔化和挤出过程至关重要。在使用挤出机之前，需要根据塑料材料的熔点和熔融温度范围，合理调整挤出温度，确保塑料能够顺利熔化和挤出，避免出现质量问题。

3. 控制挤出速度和压力

挤出速度和压力直接影响着挤出产品的成形效果。过高的速度和压力容易导致产品表面不光滑或产生气泡等缺陷。因此，在使用挤出机时，需要根据具体的产品要求，合理调节挤出速度和压力，确保产品质量。

4. 定期清洁和维护 为了保持挤出机的正常运行，定期清洁和维护是必不可少的。定期清洁机器内部的残留物和污垢，检查和更换磨损的零部件，以确保挤出机的正常运行和延长使用寿命。

三、塑料挤出机的维修方法

1. 故障排查与分析

当塑料挤出机出现故障时，首先需要进行故障排查与分析。可以检查机器的电源、电路等是否正常工作，观察机器的运行状态和表现，以确定故障的原因。

2. 零部件更换与修复

根据故障的原因，可以进行相应的零部件更换与修复。如发现某个部件磨损或损坏，需要及时更换，保证挤出机的正常工作；如发现某个部件松动或接触不良，需要调整或修复。

3. 润滑与保养

挤出机的零部件在长时间运行过程中会磨损，因此需要定期润滑与保养。可以通过给机器加注适量的润滑油或脂来减少磨损，并定期检查润滑油的使用情况，及时更换。

4. 常见故障与处理方法

- 温度控制失效：可能是温度控制器损坏，需要更换或修复；

- 挤出机堵塞：可能是进料口堵塞或挤出口堵塞，需要清洁和排除堵塞物； - 电气故障：可能是电源线松动或电路短路，需要检查和修复。

挤出机是一种常用于塑料加工的设备，下面是一些常见的故障和问题以及相应的处理方法：

温度不稳定或无法达到设定值：

检查加热器和热交换器是否正常工作，并确保电源供应正常。

检查温度传感器和控制器的准确性，如果需要，修理或更换它们。

清洁加热器和冷却系统，以防止堵塞和腐蚀。

运转速度异常或无法调节：

检查电机和驱动器是否正常工作，并确保电源供应正常。

检查调速器和控制系统的准确性，如果需要，修理或更换它们。

检查传动装置和皮带是否松动或损坏，修理或更换它们。

材料堵塞或无法正常供料：

检查料斗和供料系统是否有物料积聚，进行清洁和维护。

检查喂料器和螺杆是否正常运转，修理或更换它们。

检查料斗和喂料器的材料湿度和粘度，确保它们符合要求。

白条或气孔出现在挤出产品上：

检查挤出机过程中的温度和压力控制，确保它们的稳定性。

检查挤出机螺杆和模头的磨损情况，及时维护或更换损坏部件。

检查材料的湿度和干燥程度，确保材料的质量符合要求。

热分解：

检查挤出机螺杆和模头的温度是否过高，适当调整温度控制。

检查材料的湿度和质量，确保材料符合要求。

检查挤出机中的空气和氧气含量，适当调整挤出工艺。

以上仅是一些常见的故障和问题及处理方法，具体情况可能因设备类型和工艺要求而有所不同。对于更严重的故障或问题，建议寻求专业的技术支持或设备制造商的帮助。

挤出过程中常见的问题分析

问题 可能原因及修复建议

AA驱动电机的电流过大 材料温度过低 加热器损坏或者加热温度过低。提高加热温度，检查加热器的电流输出；

材料 材料的分子量太高（MFI指数太小），树脂原料可能发生交联或者降解；

筛网堵塞 检查过滤筛网；

电机 需要维修，电机转速过高；

杂物污染 挤出机中可能混入体积较大的杂物，拔出螺杆，进行检查。

AB输出不稳定连续 料斗 物料密度过小以致在料斗中凝集，或含有其他杂物。热量从喂料段传导至料斗，使低分子量树脂的物料粘粘成团块。 降低喂料段温度；

冷却夹套 冷却水可能关闭，导致物料在喂料段就形成熔膜；

架桥 喂料段温度过高；降低加热温度。树脂材料的密度太小；采用辅助喂料方式或者先用挤出机造粒；

堵塞 检查滤网。检查物料是否发生交联或降解。

AC无输出 料斗滑动阀关闭 打开料斗阀。

料斗内发生架桥 利用软杆件防止架桥现象发生，在料斗内安装振动垫或搅拌器。

螺杆反向转动 关闭螺杆驱动电机。

螺杆损坏 置换螺杆；修复损坏螺杆或重新加工。

喂料口处物料被阻塞 排除阻塞；调低机筒壁温度以避免粘结。

.

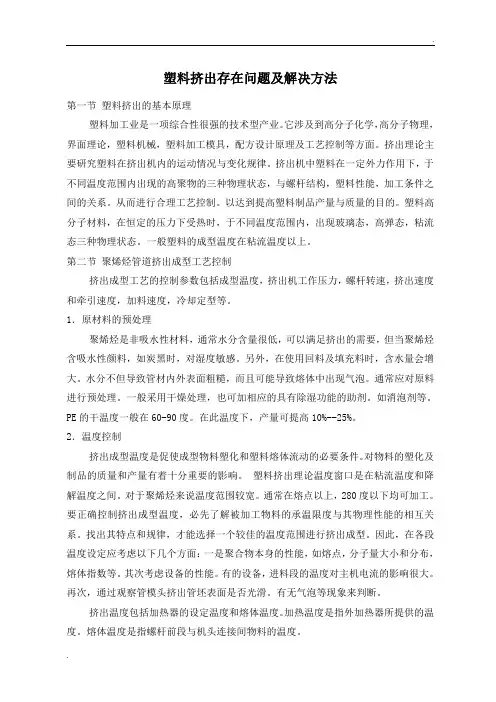

. 塑料挤出存在问题及解决方法

第一节 塑料挤出的基本原理

塑料加工业是一项综合性很强的技术型产业。它涉及到高分子化学，高分子物理，界面理论，塑料机械，塑料加工模具，配方设计原理及工艺控制等方面。挤出理论主要研究塑料在挤出机内的运动情况与变化规律。挤出机中塑料在一定外力作用下，于不同温度范围内出现的高聚物的三种物理状态，与螺杆结构，塑料性能，加工条件之间的关系。从而进行合理工艺控制。以达到提高塑料制品产量与质量的目的。塑料高分子材料，在恒定的压力下受热时，于不同温度范围内，出现玻璃态，高弹态，粘流态三种物理状态。一般塑料的成型温度在粘流温度以上。

第二节 聚烯烃管道挤出成型工艺控制

挤出成型工艺的控制参数包括成型温度，挤出机工作压力，螺杆转速，挤出速度和牵引速度，加料速度，冷却定型等。

1．原材料的预处理

聚烯烃是非吸水性材料，通常水分含量很低，可以满足挤出的需要，但当聚烯烃含吸水性颜料，如炭黑时，对湿度敏感。另外，在使用回料及填充料时，含水量会增大。水分不但导致管材内外表面粗糙，而且可能导致熔体中出现气泡。通常应对原料进行预处理。一般采用干燥处理，也可加相应的具有除湿功能的助剂。如消泡剂等。PE的干温度一般在60-90度。在此温度下，产量可提高10%--25%。

2．温度控制

挤出成型温度是促使成型物料塑化和塑料熔体流动的必要条件。对物料的塑化及制品的质量和产量有着十分重要的影响。 塑料挤出理论温度窗口是在粘流温度和降解温度之间。对于聚烯烃来说温度范围较宽。通常在熔点以上，280度以下均可加工。要正确控制挤出成型温度，必先了解被加工物料的承温限度与其物理性能的相互关系。找出其特点和规律，才能选择一个较佳的温度范围进行挤出成型。因此，在各段温度设定应考虑以下几个方面：一是聚合物本身的性能，如熔点，分子量大小和分布，熔体指数等。其次考虑设备的性能。有的设备，进料段的温度对主机电流的影响很大。再次，通过观察管模头挤出管坯表面是否光滑。有无气泡等现象来判断。
