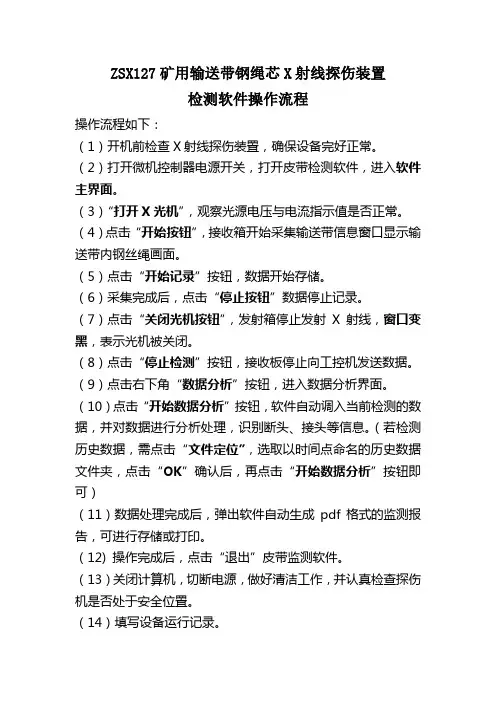

ZSX127矿用输送带钢绳芯X射线探伤装置

检测软件操作流程

操作流程如下：

（1）开机前检查X射线探伤装置，确保设备完好正常。

（2）打开微机控制器电源开关，打开皮带检测软件，进入软件主界面。

（3）“打开X光机”，观察光源电压与电流指示值是否正常。

（4）点击“开始按钮”，接收箱开始采集输送带信息窗口显示输送带内钢丝绳画面。

（5）点击“开始记录”按钮，数据开始存储。

（6）采集完成后，点击“停止按钮”数据停止记录。

（7）点击“关闭光机按钮”，发射箱停止发射X射线，窗口变黑，表示光机被关闭。

（8）点击“停止检测”按钮，接收板停止向工控机发送数据。

（9）点击右下角“数据分析”按钮，进入数据分析界面。

（10）点击“开始数据分析”按钮，软件自动调入当前检测的数据，并对数据进行分析处理，识别断头、接头等信息。（若检测历史数据，需点击“文件定位”，选取以时间点命名的历史数据文件夹，点击“OK”确认后，再点击“开始数据分析”按钮即可）

（11）数据处理完成后，弹出软件自动生成pdf格式的监测报告，可进行存储或打印。

（12) 操作完成后，点击“退出”皮带监测软件。

（13）关闭计算机，切断电源，做好清洁工作，并认真检查探伤机是否处于安全位置。

（14）填写设备运行记录。

注意事项：

（1）发射箱透射窗高度应调整至X射线能全部覆盖整个皮带宽度。发射箱应固定牢固，支架需安放平稳。

（2）接收箱上的接收窗应调整到X射线面上，保证X射线穿过皮带后，能全部被接收箱接收。

（3）输入、输出接线应正确可靠。

（4）经常清洁发射箱与接收箱的玻璃窗面。

（5）如果使用中系统出现故障，应向系统制造单位联系，不允许随便更改或调整系统。

（6）更换保险管等部件时，应与原保险管的额定值相同。

（7）严禁改变本安回路和与本安回路有关的元器件的型号、规格和参数。

（8）产品安装、调试完成后严禁私自移动位置。

德信诚培训网

更多免费资料下载请进： 好好学习社区 X射线探伤仪操作规程

一、人员要求

1．X射线探伤机操作人员都应经过专业培训，并持有国家质量技术监督局的Ⅰ级或Ⅰ级以上的射线检验人员资格证书；

2．X射线探伤机操作人员应熟悉所用设备的基本结构、性能、各部分作用及相关安全知识

3．X射线探伤机操作人员应严格按照本程序操作X射线探伤机，并对设备使用的安全性负责。

二、操作步骤

1．开机前的准备工作

1) 检查X射线探伤机操作箱和机头，无任何损坏痕迹以及安装螺丝脱落、电线破损，方可接上电源。使用条件不符合无损检测仪器说明书要求时，不得使用.

2) 根据试件的材料和厚度选取合适的曝光条件。控制探伤曝光条件时，必须严格符合设备性能要求探伤机定位后，必须与相应定位工具固定栓紧，以免颠翻跌落

2. 开机顺序

1) 将X光机出射窗口对准被检工件，注意集光罩与工件被检部分方向一致。

2) 用对焦器调整X光机集光罩对准焊缝中心及两者的焦距。探伤机定位后，必须与相应定位工具固定栓紧，以免颠翻跌落。

3) 打开控制器电源开关，电源灯亮，冷却风机旋转，如发现不正常应立即切断电源，并且及时通知设备部。 德信诚培训网

更多免费资料下载请进： 好好学习社区 3.曝光过程

1) 当设置好正确的参数时，按“开”键，此时语音会提示“曝光开始”进入曝光（延时）状态。

2) 如果设置了延时，则进入延时状态。这时语音会提示“延时中，请撤离现场”。当延时减到0.0后自动进入曝光状态。

3) 如果没有设置曝光状态则直接进入曝光状态。

4) 曝光状态时只有“关”键有用，其他键无效，这时的时间显示按照您的设定逐渐递减，当时间减到0.0时曝光结束，语音会提示“曝光结束，休息”，进入到休息状态时，任何键无效。

4.正常关机步骤

1) 达到规定曝光时间后，机器自动切断高压输出。

XXXXX工程

X射线探伤安全防护方案

编制：

审核：

批准：

年 月 日

XXXXXXXX公司

1 X射线探伤安全防护方案

1.前言

1.1为保证X射线操作人员及周围公众安全，特制定本制度。

1.2本制度只适用于萨南至南压输气管道更新X射线探伤检测过程中的防护、人员资质、环境保护等要求。

2.编制依据

《中华人民共和国职业病防治法》

《放射事故管理规定》

《放射工作人员健康管理规定》

《工业X射线探伤卫生防护标准》

3.人员要求

3.1从事X射线操作的人员应年满18周岁，经健康检查，符合放射工作职业的要求。

3.2 X射线工作人员上岗前应进行培训、培训内容包括放射性法律、法规和放射防护基本知识。

3.3 X射线工作人员应具备一定的职业道德，遵守国家有关法律、法规和企业的有关制度。

3.4X射线工作人员上岗前应取得省级卫生监督部门颁发的《放射工作人员证》。

3.5 X射线工作人员上岗前应经过相应专业技术知识和能力的培训与考核，取得技术监督部门颁发的《无损检测人员资质证》。

3.6一般情况下不得雇佣临时人员从事放射工作。确需使用临时人员从事方射工作的，也应经过培训，取得《放射工作人员证》。

3.7 检测单位为杭州三维无损检测有限公司。

4.设备要求

4.1操作人员应保证设备处于完好状态，不得将带病设备用于现场检测。

4.2设备使用前应经过检定或校准，确定设备各项参数处于要求状态下方可投入使用。 2 4.3操作人员应熟悉设备各项性能，能够熟练操作设备。

4.4 X射线探伤机应编制设备操作规程，操作人员要按设备操作规程进行操作。

4.5现场操作应保证环境条件符合设备要求，当现场潮湿、及雨雪天气时，应采取措施，保证设备能在安全条件下工作。严禁在不符合要求的环境中开机工作，以免发生危险。

4.6 设备使用完毕应及时切断电源，将各个开关归于零位。操作人员应将设备清理干净，并将设备收回库房保存。

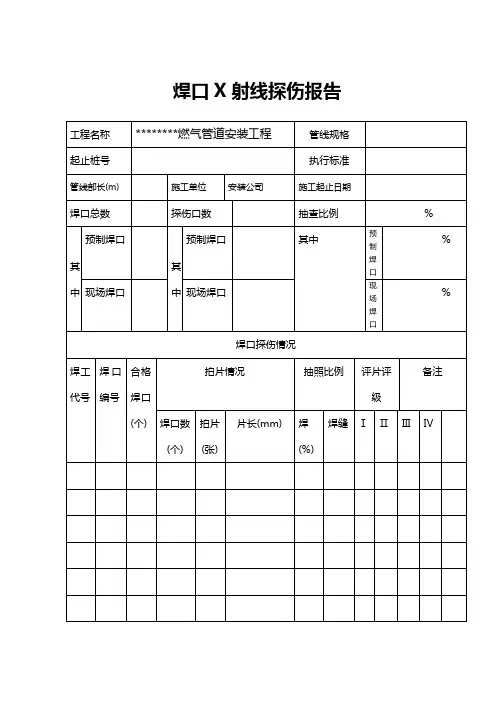

焊口X射线探伤报告

工程名称 ********燃气管道安装工程 管线规格

起止桩号 执行标准

管线部长(m) 施工单位 安装公司 施工起止日期

焊口总数 探伤口数 抽查比例 %

其中 预制焊口

其中 预制焊口 其中 预制焊口 %

现场焊口 现场焊口 现场焊口 %

焊口探伤情况

焊工代号 焊口编号 合格焊口(个) 拍片情况 抽照比例 评片评级 备注

焊口数(个) 拍片(张) 片长(mm) 焊

(%) 焊缝 Ⅰ Ⅱ Ⅲ Ⅳ

审核人： 年 月 日 填表人： 年 月
