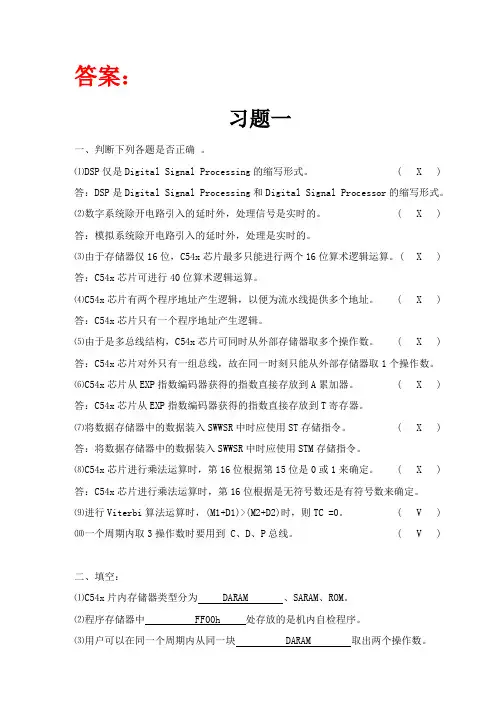

答案：
习题一
一、判断下列各题是否正确 。
⑴DSP仅是Digital Signal Processing的缩写形式。 ( X )
答：DSP是Digital Signal Processing和Digital Signal Processor的缩写形式。
⑵数字系统除开电路引入的延时外，处理信号是实时的。 ( X )
答：模拟系统除开电路引入的延时外，处理是实时的。
⑶由于存储器仅16位，C54x芯片最多只能进行两个16位算术逻辑运算。( X )
答：C54x芯片可进行40位算术逻辑运算。
⑷C54x芯片有两个程序地址产生逻辑，以便为流水线提供多个地址。 ( X )
答：C54x芯片只有一个程序地址产生逻辑。
⑸由于是多总线结构，C54x芯片可同时从外部存储器取多个操作数。 ( X )
答：C54x芯片对外只有一组总线，故在同一时刻只能从外部存储器取1个操作数。
⑹C54x芯片从EXP指数编码器获得的指数直接存放到A累加器。 ( X )
答：C54x芯片从EXP指数编码器获得的指数直接存放到T寄存器。
⑺将数据存储器中的数据装入SWWSR中时应使用ST存储指令。 ( X )
答：将数据存储器中的数据装入SWWSR中时应使用STM存储指令。
⑻C54x芯片进行乘法运算时，第16位根据第15位是0或1来确定。 ( X )
答：C54x芯片进行乘法运算时，第16位根据是无符号数还是有符号数来确定。
⑼进行Viterbi算法运算时，(M1+D1)>(M2+D2)时，则TC =0。 ( V )
⑽一个周期内取3操作数时要用到 C、D、P总线。 ( V )
二、填空：
⑴C54x片内存储器类型分为 DARAM 、SARAM、ROM。
⑵程序存储器中 FF00h 处存放的是机内自检程序。
⑶用户可以在同一个周期内从同一块 DARAM 取出两个操作数。 ⑷利用C54x的单根 XF 输出引脚可方便地获得方波信号输出。
探讨雷达信号处理中对 DSP技术的应用
摘要：DSP技术具有高精度、运算速度快、可编程、低功耗、抗干扰能力强等特点，可以用于雷达信号处理，提升雷达信号处理能力和效率。本文首先简述了DSP技术以及雷达信号处理内容，然后分析了DSP技术在雷达信号处理中的具体应用，最后提出了基于DSP技术的雷达信号处理系统的构建设计方案。本文重点研究DSP技术的含义、雷达信号处理的功能，做详细探讨，旨在为雷达信号处理工作的顺利开展提供理论参考。
关键词：雷达信号处理；应用；目标检测
1 DSP技术及雷达信号处理
1.1 DSP技术
1.1.1含义
20世纪60年代以后，随着计算机技术的飞速发展，为了满足海量数据的处理要求，DSP技术应运而生。DSP技术，即数字信号处理技术，涉及多个学科。DSP技术与以往信号处理技术相比有了质的飞跃，在通信领域得到了广泛应用[1]。在信号处理过程中，DSP技术需要使用专用的计算机设备进行采集、转换、滤波、预算等一系列处理，将信号转换成人们易于接受和需要的数字形式。
1.1.2特点
DSP技术在处理数字信号时，通常需要进行大量的实时计算，计算方法一般包括两种：FFT计算方法和FIR滤波方法[2]。在处理大量数据时，数字信号处理系统需要对信息数据进行反复处理，这对信号处理的准确性产生不利影响。DSP技术在一定程度上是一种数字信号微处理器。它具有精度高、稳定性高、运算速度快、功耗低、效率高等特点，可以有效弥补数字信号处理系统的不足[3]。此外，DSP技术还具有实时性，具有通用处理器的特点，满足了数字信号处理算法的需要。 1.2雷达信号处理
1.2.1雷达信号处理系统的功能
雷达信号处理系统根据要求对雷达接收机的雷达回波信号进行模数转换，滤除杂波后，提高信号的稳定性和抗干扰性，从而在噪声环境中实现目标检测和所需信息数据，并在显示设备上显示目标信息。此时，技术人员可以从数据中提取有效信息，例如目标的位置和距离。
DSP技术知识要点(电信)
CHAP1
1、冯、诺依曼结构和哈佛结构的特点
冯、诺依曼结构：该结构采用单存储空间，即程序指令和数据共用一个存储空间，使用单一的地址和数据总线，取指令和取操作数都是通过一条总线分时进行。当进行高速运算时，不但不能同时进行取指令和取操作数，而且还会造成数据传输通道的瓶颈现象，其工作速度较慢。
哈佛结构：该结构采用双存储空间，程序存储器和数据存储器分开，有各自独立的程序总线和数据总线，可独立编址和独立访问，可对程序和数据进行独立传输，使取指令操作、指令执行操作、数据吞吐并行完成，大大地提高了数据处理能力和指令的执行速度，非常适合于实时的数字信号处理。
2、DSP芯片的特点（为何适合数据密集型应用）
采用哈佛结构；采用多总线结构；采用流水线技术；配有专用的硬件乘法-累加器；快速的指令周期
3、定点DSP芯片和浮点DSP芯片的区别及应用特点
若数据以定点格式工作的——定点DSP芯片。
若数据以浮点格式工作的——浮点DSP芯片。
浮点DSP芯片，精度高、动态范围大，产品相对较少，复杂成本高。但不必考虑溢出的问题。用在精度要求较高的场合。
4、定点DSP的表示（Qm.n，精度和范围与m、n的关系）及其格式转换
（1）数的总字长：m+n+1
1位符号位：最高位是符号位，0代表正数，1代表负数
m表示数的2的补码的整数部分的位数
n表示数的2的补码的小数部分的位数
正数：补码=原码
负数：补码=原码取反＋1
（2）m越小，n就越大，则数值范围越小，但精度越高；
m越大，n就越小，则数值范围越大，但精度越低。 （3）
十进制转换成Qm.n形式:
先将数乘以2^n 变成整数，再将整数转换成相应的Qm.n形式
不同Qm.n形式之间的转换:
不同Qm.n形式的数进行加减运算时，通常将动态范围小的数据格式转换成动态范围大的数据格式。即n大的数据格式向n小的数据格式转换。
方法：将n 大的数向右移相差的位数，这时原数低位被移出，高位则进行符号扩展。
DSP原理及应用
实验指导书
山东建筑大学信息与电气工程学院
I 目 录
前言………………………………………………………………………………1
实验一 开发环境建立…………………………………………………3
实验二 CCS使用……………………………………………………………4
实验三 FFT与滤波器程序……………………………………………………5
实验四 定时器实验……………………………………………………6
实验五 数字IO实验…………………………………………………………7
实验六 电机驱动实验………………………………………………………8
实验七 DSP芯片 电路原理图………………………………………………9
1 前 言
1. 实验目的
《DSP原理及应用》是信息与通信专业的一门实践性很强的专业课。DSP原理及应用实验作为该课程的重要教学环节，对培养学生理论联系实际的学风，培养学生研究问题和解决问题的能力，培养学生的创新能力和协作精神，提高学生针对实际问题进行电子设计制作的能力具有重要的作用。
通过该课程的实验环节，使学生得到DSP原理及应用基本实践技能的训练，学会运用所学理论知识判断和解决实际问题，加深和扩大理论知识；学会常用仪表、电子仪器等基本实验设备的测量原理及使用方法；能根据要求合理布线和正确连接实验线路，能分析并排除实验中出现的故障；能运用理论知识对实验现象、结果进行分析和处理；能根据要求，进行简单的设计，并正确选择合适的电路单元及适用的仪器设备。
2. 实验前预习
每次实验前，学生须仔细阅读本实验指导书的相关内容，明确实验目的、要求；明确实验步骤、测试数据及需观察的现象；复习与实验内容有关的理论知识；预习仪器设备的使用方法、操作规程及注意事项；做好预习要求中提出的其它事项。
3. 实验注意事项
(1) 实验开始前，应先检查本组的仪器设备是否齐全完备，了解设备使用方法及实验箱的组成和接线要求。
