蒸压加气混凝土砌块砌体工程施工方案及工艺方法

新会双水发电厂有限公司5000吨级

页脚内容29

第一章 工程慨况

1.1、工程简介

本工程位于广州市天河区天河北路，主要为办公楼，由展览厅、图书文献收藏室、阅览室、电教室、会议室、办公室组成；本工程总建筑面积42577.84㎡,其中地下6960.02㎡,地上35797.79㎡,建筑基底面积3483.8㎡,建筑层数为地下2层，地上16层，建筑高度75.20M，设计耐久年限为50年，结构类型为框架剪力墙结构，抗震设防烈度为7度；耐火等级为地上一级，地下一级；人防地下室的防护等级为六级，防化等级为丙级，战时用途为六级二等人员掩蔽所，平时用途为停车库。

本工程±0.000相当于绝对标高为11.500M；定位坐标详见总平面图06339/J-00-01，各层标注标高为结构面标高，屋面标高为结构面标高；本工程图纸标高以米为单位，总平面尺寸以米做单位，其它尺寸以毫米为单位。该工程北临天河北路，南临原有住宅，东临龙口东路，西临金海花园。

1.2、工程结构设计概况一览表：

砖砌体工程 结构形式 框剪结构

抗震设防等级 抗震设防烈度：七度。抗震等级：框架一级，剪力墙一级。

建筑结构安全等级：一级。基础设计等级为乙级。

人 防 等 级 人防工程抗力等级：六级。

砌 筑 部 位

砌 体 材 质

砌 体 规 格

砌 体 强 度

砌 筑 砂 浆 承重墙 非承重墙 分户墙 卫生间隔墙 标高+0.2m以下墙体

加气混凝土砌块 加气混凝土砌块 加气混凝土砌块 加气混凝土砌块 蒸压灰砂砖

600×200×200mm 600×200×200mm 600×200×200mm 600×200×100mm 240×115×53mm

MU5 MU5 MU5 MU5 MU10

Mb5.0专用砂浆 Mb5.0专用砂浆 Mb5.0专用砂浆 Mb5.0专用砂浆 M5水泥砌筑砂浆

钢 筋 类别：HPB235、HRB335级钢筋。（用于砖墙拉结筋，构造柱配筋等）

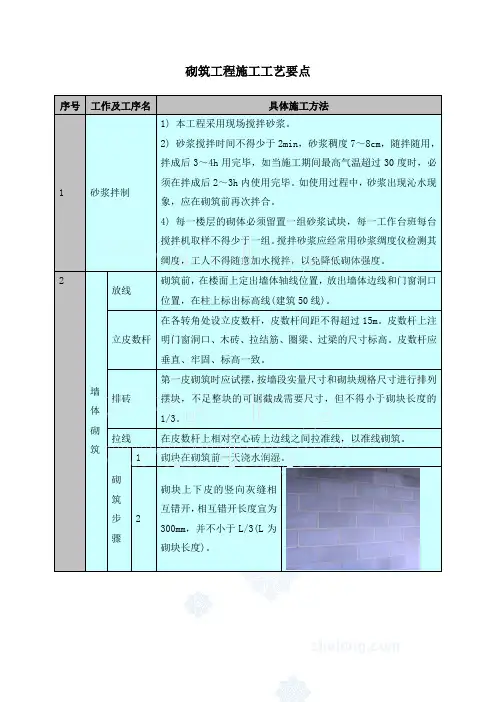

砌筑工程施工工艺要点

序号 工作及工序名具体施工方法

1 砂浆拌制 1) 本工程采用现场搅拌砂浆。

2) 砂浆搅拌时间不得少于2min，砂浆稠度7～8cm，随拌随用，拌成后3～4h用完毕，如当施工期间最高气温超过30度时，必须在拌成后2～3h内使用完毕。如使用过程中，砂浆出现沁水现象，应在砌筑前再次拌合。

4) 每一楼层的砌体必须留置一组砂浆试块，每一工作台班每台搅拌机取样不得少于一组。搅拌砂浆应经常用砂浆绸度仪检测其绸度，工人不得随意加水搅拌，以免降低砌体强度。

2

墙体砌筑 放线 砌筑前，在楼面上定出墙体轴线位置，放出墙体边线和门窗洞口位置，在柱上标出标高线(建筑50线)。

立皮数杆 在各转角处设立皮数杆，皮数杆间距不得超过15m。皮数杆上注明门窗洞口、木砖、拉结筋、圈梁、过梁的尺寸标高。皮数杆应垂直、牢固、标高一致。

排砖 第一皮砌筑时应试摆，按墙段实量尺寸和砌块规格尺寸进行排列摆块，不足整块的可锯截成需要尺寸，但不得小于砌块长度的1/3。

拉线 在皮数杆上相对空心砖上边线之间拉准线，以准线砌筑。

砌筑步骤 1 砌块在砌筑前一天浇水润湿。

2 砌块上下皮的竖向灰缝相互错开，相互错开长度宜为300mm，并不小于L/3(L为砌块长度)。

序号 工作及工序名具体施工方法

如不能满足要求，在水平灰缝设置2Ф6的拉结钢筋或Ф4钢筋网片，拉结钢筋或钢筋网片的长度不小于700mm。

3 砌块在墙的转角处，纵横墙相互搭砌，隔皮砌块露端面。墙的T字交接处，应使横墙砌块隔皮露端面，并坐中于纵墙砌块

4 每一楼层内的砌块墙体应连续砌完，不留接槎。如必须留槎时，应留成斜槎(斜槎长度应不小于高度的2/3)，或在门窗洞口侧边间断。

5 拉结筋设置详见构造控制要点。

6 外墙的窗口下一皮砌块下的水平灰缝应设置拉结钢筋，拉结钢筋为3Ф6，钢筋伸过窗口侧边不小于500mm。

7 墙上不得留设脚手眼。

序号 工作及工序名具体施工方法

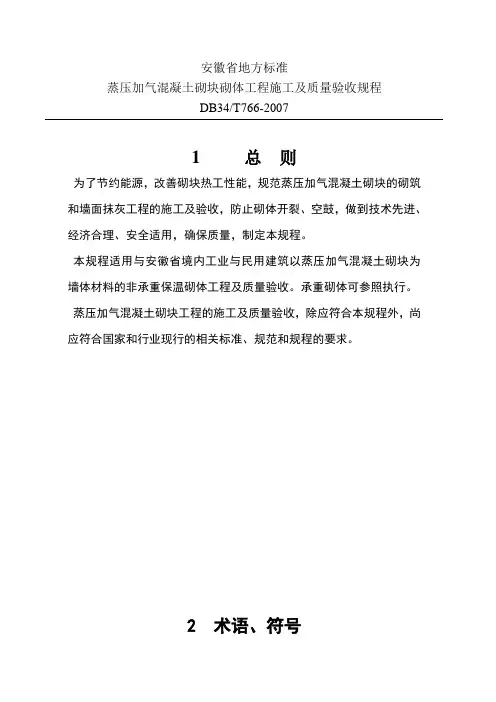

安徽省地方标准

蒸压加气混凝土砌块砌体工程施工及质量验收规程

DB34/T766-2007

1 总 则

为了节约能源，改善砌块热工性能，规范蒸压加气混凝土砌块的砌筑和墙面抹灰工程的施工及验收，防止砌体开裂、空鼓，做到技术先进、经济合理、安全适用，确保质量，制定本规程。

本规程适用与安徽省境内工业与民用建筑以蒸压加气混凝土砌块为墙体材料的非承重保温砌体工程及质量验收。承重砌体可参照执行。

蒸压加气混凝土砌块工程的施工及质量验收，除应符合本规程外，尚应符合国家和行业现行的相关标准、规范和规程的要求。

2 术语、符号 蒸压加气混凝土砌块

以水泥、石灰、粉煤灰或英砂为基本原料，铝粉作发气剂，经浇筑成型、静停、预养、切割、蒸压养护而成的砌块。当基本原料采用粉煤灰时，称为蒸压煤粉灰加气混凝土砌块；当基本原料采用石英砂时，称为蒸压石英砂加气混凝土砌块。本规程皆简称为砌块。

专用砌筑砂浆

由水泥、砂、掺合外加剂制成的用于蒸压加气混凝土砌块的砌筑材料。

专用抹面砂浆

由水泥或石膏、外加剂和砂制成的用于蒸压加气混凝土砌块的抹面材料。

外墙外表面

建筑物暴露在室外自然环境中的墙体表面。

内墙面

建筑物室内空间的墙体表面。

施工质量控制等级

按质量控制和质量保证若干要素对施工技术水平所作的分级。

见证取样检测

在监理单位或建设单位监督下，由施工单位有关人员现场取样，并送至具备相应资质的检测单位所进行的检测。

符号 材料

PU-发泡型聚氨酯材料

材料性能

A-砌块强度等级；

M-专用砌筑和抹面砂浆强度等级

3 材料质量要求 砌块产品的各项技术性能指标应符合现行国家标准《蒸压加气混凝土砌块》GB11968的规定，并应满足设计要求。

进入施工现场的砌块应在出斧存放28天后砌筑上墙；出厂产品应附产品合格证和质量保证书；施工前，应见证取样检测，检验合格后方可使用。

砌块墙体的施工应采用专用砌筑和抹面砂浆，其技术性能指标应满足现行标准《蒸压加气混凝土用砌筑砂浆与抹面砂浆》JC890的要求（见表）。施工前，应见证取样检测，并应检验合格。

砌块砌体砌筑

墙体圈梁钢筋

构造柱钢筋

墙体拉结钢筋

马牙槎留设先退后进，上下垂直

支模前粘贴专用密封条，防止浇筑砼时漏浆

构造柱顶部模板做法：支模前预留进料口，拆模后剔凿并用砂浆找平

蒸压加气混凝土砌块砌体施工工艺

1、放线、立皮数杆：在各转角处设立皮数杆，皮数杆间距不得超过15m。确定混凝土基座、拉结筋间距、门顶过梁、水平圈梁、砌块皮数的高度。

2、植筋接长：植筋时按定位留出保护层厚度（保护层厚度20mm），要求孔位要垂直，深度不小于150mm。在锚固胶固化后7天后进行拉拔试验，验收合格后，方可进行主筋的接长。

3、内墙砌块在墙的转角处，纵横墙相互搭砌，隔皮砌块露端面。墙的T字交接处，应使横墙砌块隔皮露端面，并坐中于纵墙砌块。长度小于等于150mm的砌块不得上墙。砌块砖墙应拉通线砌筑，并应随砌随吊、靠，确保墙体垂直、平整。

4、砌筑砂浆应随铺随砌，灰缝要做到横平竖直，宽厚均匀一致、深浅均匀、上下层十字错缝，转角处应相互咬槎，砂浆要饱满，搭接平顺、光滑密实。薄层专用砌筑砂浆灰缝宽度为5mm，采用普通砌筑砂浆灰缝宽度为10mm。灰缝饱满度按面积计，垂直缝砂浆饱满度不得低于80%，水平缝砂浆饱满度不得低于90%，砌筑时不得出现瞎缝、透明缝。

5、构造柱模板支设前已砌筑的砌体要经过验收合格，并将模板内的马牙槎上的砂浆残块和两侧200mm范围内墙体上的灰浆等清理干净，沿马牙槎外5mm粘贴密封条，一定要与马牙槎形状一致，保证浇筑后的砼接槎平整、规矩。

6、预拌混凝土强度等级C20，坍落度控制在120-140mm，并采用插入式振捣棒分层浇捣密实，分层高度为300mm，要快插慢拔，以表面泛浆无气泡为度，上层砼要在下层砼初凝前浇筑，振捣棒插入下层砼内50mm。

7、墙体面不得打凿水平沟槽，对设计规定的洞口、管道、沟槽及各种预埋件，在砌筑墙体时预留和预埋。

8、蒸压加气混凝土砌块采用专用抹灰砂浆时，预留抹灰厚度不大于5mm。
