面包板的详细使用方法面包板是一种常用的电子原型制作工具，用于将电子元件连接在一起以形成电路。
下面是面包板的详细使用方法：1. 准备工作：收集所需的电子元件，例如电阻、电容、继电器等，并确保它们的引脚长度适合面包板上的孔距。
还需要一根面包板连接线，通常可以使用铜丝。
2. 将元件插入面包板：将电子元件逐个插入面包板上的孔中。
根据电路原理图，将元件引脚插入相应的位置。
为了方便连接，可以选择将相同类型的元件（例如电阻）排列在一起。
3. 连接元件：使用面包板连接线将元件连接在一起。
将连接线的一端插入元件引脚所在的孔中，然后将其另一端插入希望连接的元件引脚所在的孔中。
确保连接线与元件引脚充分接触，并保持稳定。
4. 确认连接：用万用表或测试仪器检查元件之间的连接是否正确。
确认没有接错或短路的情况。
如果发现有错误的连接，可以使用插拔式连接线轻松进行更正。
5. 完成连接：完成电路连接后，可以使用电源或信号发生器等电子设备将电路激活。
通过观察元件的工作状态，可以判断电路连接是否正确。
6. 电路调试：如果电路未按预期工作，可以通过检查连接线和元件的连接是否松动，或者使用万用表对电路的各个节点进行电压或电流测量，来识别问题所在。
需要注意的是，面包板上的孔是金属导电的，因此避免短路是非常重要的。
在连接过程中，确保连接线不触碰到相邻的孔，以免导致错误的连接或短路现象。
使用面包板进行电路连接可以有效地验证电路设计的有效性和准确性，同时方便进行实验和调试。
然而，面包板上的连接线容易松动，因此在实际应用中，还需要将电路固定在其他形式的电路板上，以确保连接的稳定性和可靠性。

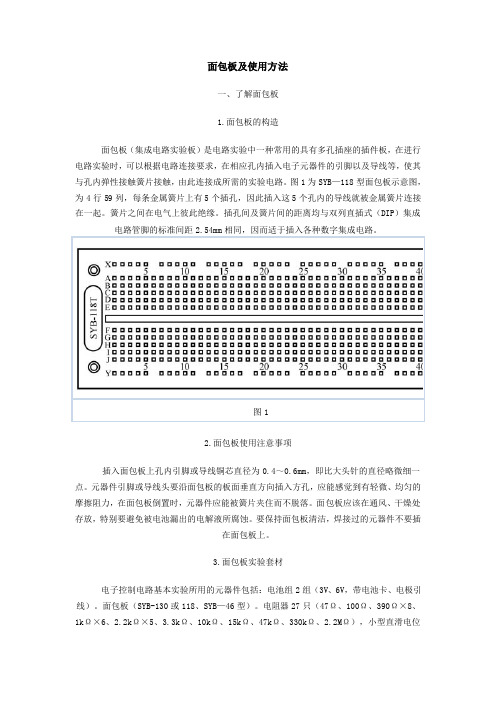

面包板及使用方法一、了解面包板1.面包板的构造面包板（集成电路实验板）是电路实验中一种常用的具有多孔插座的插件板，在进行电路实验时，可以根据电路连接要求，在相应孔内插入电子元器件的引脚以及导线等，使其与孔内弹性接触簧片接触，由此连接成所需的实验电路。
图1为SYB—118型面包板示意图，为4行59列，每条金属簧片上有5个插孔，因此插入这5个孔内的导线就被金属簧片连接在一起。
簧片之间在电气上彼此绝缘。
插孔间及簧片间的距离均与双列直插式（DIP）集成电路管脚的标准间距2.54mm相同，因而适于插入各种数字集成电路。
图12.面包板使用注意事项插入面包板上孔内引脚或导线铜芯直径为0.4～0.6mm，即比大头针的直径略微细一点。
元器件引脚或导线头要沿面包板的板面垂直方向插入方孔，应能感觉到有轻微、均匀的摩擦阻力，在面包板倒置时，元器件应能被簧片夹住而不脱落。
面包板应该在通风、干燥处存放，特别要避免被电池漏出的电解液所腐蚀。
要保持面包板清洁，焊接过的元器件不要插在面包板上。
3.面包板实验套材电子控制电路基本实验所用的元器件包括：电池组2组（3V、6V，带电池卡、电极引线）。
面包板（SYB-130或118、SYB—46型）。
电阻器27只（47Ω、100Ω、390Ω×8、1kΩ×6、2.2kΩ×5、3.3kΩ、10kΩ、15kΩ、47kΩ、330kΩ、2.2MΩ），小型直滑电位器（47kΩ），电容器7只（1000pF、0.022μF、47μF、100μF×2，220μF×2）。
光敏电阻器（MG45-1），光电二极管，开关二极管（1N4148），发光二极管4只（红、绿、黄、橙），三极管4只（8050、9013×2、9014），数码管（LC5011）。
数字集成电路10块（74LS00、74LS02、74LS04、74LS08、74LS32、74LS73、74LS74、74LS86、4511、4518）。
电子设计大赛元器件清单类别名称规格或型号规格数量电阻碳膜电阻RT 0.25W 1Ω-1MΩ100 电阻碳膜电阻RT 0.5W 1Ω-1MΩ100 电阻碳膜电阻RT 1W 1K 100 电阻碳膜电阻RT 1W 10K 100 电阻小型碳膜电阻RTX 0.125W 1Ω-1MΩ100 电阻金属膜电阻RJ 0.125W 1Ω-1MΩ100 电阻金属膜电阻RJ 0.25W 1Ω-1MΩ100 电阻金属膜电阻RJ 0.5W 1Ω-1MΩ100 电阻金属膜电阻RJ 1W 1K 100 电阻金属膜电阻RJ 1W 10K 100 电位器蓝色长方，102 102 100 电位器蓝色长方，103 103 100 电位器蓝色长方，104 104 100 电位器蓝色长方，105 105 100 电位器蓝色长方，504 504 100 电位器合成膜电位器WH 0.5W 470Ω100 电位器合成膜电位器WH 0.5W 1K 100 电位器合成膜电位器WH 0.5W 10K 100 电位器合成膜电位器WH 0.5W 33K 100 电位器合成膜电位器WH 0.5W 100K 100 电位器合成膜电位器WH 0.5W 470K 100 电位器合成膜电位器WH 0.5W 1M 100 电位器线绕电位器WX 0.5W 4.7Ω100 电位器线绕电位器WX 0.5W 470Ω100 电位器线绕电位器WX 0.5W 1K 100 电位器线绕电位器WX 0.5W 10K 100电位器金属微调陶瓷电位器3296 470Ω100电位器金属微调陶瓷电位器3296 1K 100电位器金属微调陶瓷电位器3296 10K 100电位器金属微调陶瓷电位器3296 33K 100电位器金属微调陶瓷电位器3296 100K 100电位器金属微调陶瓷电位器3296 470K 100电位器金属微调陶瓷电位器3296 1M 100电位器3296 20K 100 电位器3296 10k 100 瓷片电容瓷片电容102 100 瓷片电容瓷片电容103 100 瓷片电容瓷片电容104 100 瓷片电容瓷片电容105 100 瓷片电容瓷片电容221 100 瓷片电容瓷片电容224 100 瓷片电容瓷片电容472 100 瓷片电容瓷片电容682 100 电解电容铝电解电容10u 25V 100 电解电容铝电解电容10u 50V 100 电解电容铝电解电容22u 16V 100 电解电容铝电解电容1u 50V 100 电解电容铝电解电容33u 16V 100 电解电容铝电解电容47u 50V 100 电解电容铝电解电容47u 100V 100 电解电容铝电解电容100u 25V 100 电解电容铝电解电容220u 50V 100 电解电容铝电解电容330u 16V 100 电解电容铝电解电容330u 50V 100 电解电容铝电解电容470u 25V 100 电解电容铝电解电容1000u 35V 100电容30pF 200 电容独石104 1000 电容独石103 500 二极管普通二极管1N4001 100 二极管普通二极管1N4007 200 二极管4148 200 二极管LED红灯LED灯-5mm 100 二极管LED红绿LED灯-5mm 100 二极管LED白5mm 高亮 200 二极管LED绿LED灯-5mm 100 二极管LED蓝LED灯-5mm 100 二极管LED黄LED灯-5mm 100 三极管三极管9012 100 三极管三极管9013 100 三极管三极管9014 100 三极管三极管8050 100 三极管三极管8550 100 三极管三极管3DG6 100 晶振32768 50 晶振12M 50 晶振11.0592 50 LED数码管LED数码管LG5011BSR 100 LED数码管LED数码管SM420501KW 100 LED数码管0.56寸共阴红色 100 散热片YA25 100 集成电路555定时器 NE555 200 集成电路运放 4558 100 集成电路光耦:TPL521-1 100 集成电路光耦:TPL521-2 100 集成电路光耦:TPL521-4 100 集成块集成块(放大器) uA741 100 集成块集成块(放大器) OP07 100 集成块集成块(音频功放) LM386 100 集成块集成块(音频功放) TDA2822M 100 集成块稳压块LM7805 200 集成块稳压块LM7815 100集成块稳压块LM7812 100 集成块稳压块7809 100 集成块稳压块LM7905 100 集成块稳压块LM7915 100 集成块稳压块LM7912 200 集成块稳压块LM317 100 集成块稳压块（可调）LM311 100 集成块稳压块(A/D) AD574 45 集成块TDA2030A 50 集成块数字集成块74LS00 100 集成块74LS01 100 集成块74LS02 100 集成块数字集成块74LS04 100 集成块74LS08 100 集成块74LS10 100 集成块74LS11 100 集成块74LS14 100 集成块74LS20 100 集成块74LS21 100 集成块74LS27 100 集成块74LS30 100 集成块74LS32 100 集成块74LS51 100 集成块74LS86 100 集成块74LS136 100 集成块数字集成块74LS138 100 集成块数字集成块74LS154 100 集成块74LS245 100 集成块74LS244 100 集成块ADC0809 50 集成块DAC0832 50 集成块74LS373 100 集成块82C79 50 集成块LM324 100 集成块4069 100 集成块4060 100 集成块7407 100 集成块CC4072 塑材100 集成块CC4556 塑材100 集成块CC14539 塑材100 集成块CC14584 塑材100 集成块CC4010 塑材100 集成块CC4011 100 集成块CT74LS00 100集成块CT74LS03 100 集成块PCF8563 50 集成块DS12C887 50 集成块ZLG7289 50 集成块LM311 100 集成块74LS132 100 集成块74LS148 100 集成块74LS138 100 集成块74LS153 100 集成块74LS161 100 集成块74LS194 100 集成块CTC74HC00 100 集成块ICL7107 50 集成块MAX232 100 集成块OP07 100 集成块AT89C52 100 集成块24C32 50 集成块24C64 50 集成块插座双列直插式DIP8 200 集成块插座双列直插式DIP14 200 集成块插座双列直插式DIP16 400 集成块插座双列直插式DIP20 400 集成块插座双列直插式DIP24 100 集成块插座双列直插式DIP28 400 集成块插座双列直插式DIP32 100 集成块插座双列直插式DIP40 100 双排插针100 单排插针单排插针100 接插件穿刺卡插头/插座， 10,14,16,20线200 插针帽插针帽100 开关拨动开关150 整流桥圆形整流桥B1、B2圆形整流桥，5V 100 整流桥圆形整流桥B1、B2圆形整流桥，15V 100整流桥圆形整流桥B1、B2圆形整流桥，30V 100 熔断器芯子RT18 10*38 2A 100 熔断器芯子RL1-15 2A 100 熔断器芯子RF15*20 5A 100 传感器红外传感器PM611 40 传感器红外传感器PD632 40 传感器红外传感器P228 40 传感器红外传感器LHI958 40 传感器红外传感器LHI954 40 传感器超声波传感器（收/发）ZT/ZR40-16 40 传感器超声波传感器（发射）ZT-16 40 传感器超声波传感器（接收）ZR40-16 40 按键6*6 100 鳄鱼夹中小50 稳压管2V1/2W 100 稳压管3V1/2W 100 稳压管 5.1V1/2W 100 发光管直径3mm,黄200 发光管直径3mm,红200 发光管直径3mm,绿200 实验线路板4*5 200 实验线路板8*10 200 整流桥2A,KBP20G 100 变压器8W9V 70 变压器8W15V 70 喇叭Φ40150 单芯线0.12mm,焊接用200m/卷 4 直流电机100 时钟芯片时钟芯片DS1302 50 温度传感器温度传感器DS18B20 50 8255 8255 50（注：可编辑下载，若有不当之处，请指正，谢谢!）。
电子设计大赛元器件备用清单电子设计大赛是一个人才培养平台，为了保证参赛队伍的顺利参赛，备用件清单就显得非常重要了。
以下是一份电子设计大赛元器件备用清单，希望对参赛队伍有所帮助。
1.场地设置：电子设计大赛需要在场地上进行，参赛队伍需在场地上确保备用电源、备用信号、备用会议室、备用座位等，以确保电路的正确性和赛事的顺利进行。
2.电源：电子设计大赛需要使用电源提供电能，促进电路的电流和电压的变化。
备用电源包括备用电池、备用电荷控制器、备用线路等。
3.传感器：电子设计大赛对传感器的要求非常高，需要保证传感器的精度、正确性和可靠性。
备用传感器包括备用振动传感器、备用光学传感器、备用空气传感器等。
4.电容器：电子设计大赛需要使用电容器将电荷储存在电场之中，以供电路中的其他电子元件使用。
备用电容器包括备用电容器、备用电解电容器、备用有机溶液电容器、备用陶瓷电容器等。
5.二极管：电子设计大赛需要使用二极管将电路分为正半周期和负半周期，以防止电路过载。
备用二极管包括备用硅二极管、备用钨半导体二极管、备用石墨电晕二极管等。
6.集成电路：电子设计大赛需要使用集成电路将不同的功能组成电路模块，以确保电路的稳定性和可靠性。
备用集成电路包括备用数字电路、备用模拟电路、备用混合信号电路等。
7.晶体管：电子设计大赛需要使用晶体管作为控制电路的开关器件。
备用晶体管包括备用MOS晶体管、备用JFET晶体管、备用HEMT晶体管等。
8.电感器：电子设计大赛需要使用电感器去掉电流中的高频信号，以防止电路噪声，提高信号传输的精度。
备用电感器包括备用铁芯电感器、备用空芯电感器、备用瞬变保护电感器等。
9.重要电阻器：电子设计大赛需要使用重要的电阻器来稳定电路的电源电压、电流大小、阻抗等，以保证电路的正确性和可靠性。
备用电阻器包括备用金属膜电阻器、备用碳膜电阻器、备用铬焊电阻器等。
10.电子器件的附件备件：电子设计大赛还需要备用额外的电子器件配件包括备用电子线路板、备用电子元件衬底、备用焊接头、备用电阻器底座等。
[电子小制作] 电子制作5000例散件元件清单：元件名称数量pcb板1带脚咪头1xh2.54-2p 弯座1xh2.54-2p线15mm白发蓝led59014三极管21m电阻110k 电阻14.7k电阻11uf电解电容147uf电解电容1声控led旋律灯主要由电源电路，话筒放大电路，led发光电路组成。
电源由j1输入，c1滤波供电路使用。
mic1将声音信号转化为电信号，经c2耦合到q1放大，放大后的信号送到q2基极，由q2驱动5只led发光，声响越大，led灯越亮。
宝贝名称：声控led旋律灯；工作电压：3－5.5vpcb板材：fr-4a级玻纤板外形尺寸：3cm*2.3cm电路功能：本套件制作成功后5只led会随着音乐或是其它声音的节奏闪动起来，可放置于音响附近，让灯光为音乐伴舞。
1、供电电压：无需供电；2、感应距离：5厘米内；3、pcb板尺寸：2.1cm*2.8cm；4、适用范围：移动的gsm信号手机，对于小灵通、固话和电信的cdma的手机是没有作用；5、适用时间：来电或者通话中；2、元件名称数量电路底板11ss86检波二极管95mm白发绿led1功能特点：1.使用时只需触摸（轻触）一下开关表面的按钮，开关即导通工作，然后延时20-180秒自动关闭.2.无触点电子开关，接通负载的瞬间无冲击电压，延时负载使用长.3.单极性供电（二线接线，同普通墙壁开关），可直接替换墙壁开关.4.微功耗，极其省电.本电路主要由音频放大电路和双稳态触发电路组成。
r1、c1将电路频响限制在3khz左右为高灵敏度范围。
电源接通时，双稳态电路的状态为q4截止，q3饱和，led1不亮。
当mic接到控制信号，经过两级放大后输出一负方波，经过微分处理后负尖脉冲通过d1加至q3的基极，使电路迅速翻转，led1被点亮。
当mic再次接到控制信号，电路又发生翻转，led1熄灭。
如果将led回路与其它电路连接也可以实现对其它电路的声控。
本电路采用直流5v电压供电，led熄灭时整机电流为3.4ma，led点亮时整机电流为8.8ma工作电压：dc3v—14v本套件由pcb板、电子元件。
面包板及使用方法一、了解面包板1.面包板的构造面包板是电路实验中一种常用的具有多孔插座的插件板，在进行电路实验时，可以根据电路连接要求，在相应孔内插入电子元器件的引脚以及导线等，使其与孔内弹性接触簧片接触，由此连接成所需的实验电路。
图1为SYB—118型面包板示意图，为4行59列，每条金属簧片上有5个插孔（如红线所示，红线所示的这排孔是对应于同一条金属簧片，因此在电气上是连通的），因此插入这5个孔内的导线就被金属簧片连接在一起。
簧片之间在电气上彼此绝缘。
插孔间及簧片间的距离均与双列直插式（DIP）集成电路管脚的标准间距图12.面包板使用注意事项插入面包板上孔内引脚或导线铜芯直径为0.4～0.6mm，即比大头针的直径略微细一点。
元器件引脚或导线头要沿面包板的板面垂直方向插入方孔，应能感觉到有轻微、均匀的摩擦阻力，在面包板倒置时，元器件应能被簧片夹住而不脱落。
面包板应该在通风、干燥处存放，特别要避免被电池漏出的电解液所腐蚀。
要保持面包板清洁，焊接过的元器件不要插在面包板上。
二、面包板实验入门实验是通向科学成功的桥梁，正是由于实验造就了19世纪最伟大的实验物理学家、实验大师M·法拉第，为近代物理的发展奠定了基础。
在了解面包板的构造之后，通过面包板电路搭接实验来了解其使用的方法。
1.省电指示灯电路图2为省电指示灯电路，它由电池组GB（6V）、按钮开关SB、限流电阻器R（390Ω）、红色发光二极管和导线组成。
电池组用4节5号电池串联而成，开关选用电铃按钮开关，接线用1芯导线，电阻器上面的四条色环为橙色、白色、棕色及金色，标称阻值为390Ω，允许偏差±5 ％。
发光二极管采用直径3mm的红色发光二极管。
限流电阻器R为390Ω时，发光二极管中电流约10mA，亮度已经很高了。
如用高亮度发光二极管，限流电阻器可以适当加大（图2 图3看起来图2省电指示灯电路很简单，在面包板上搭接电路却是新的尝试，需要掌握在面包板上连接电路的方法，了解电阻器和发光二极管的使用方法，迈出面包板电路实验的第一步。
面包板使用方法面包板及使用方法一、了解面包板面包板的结构及使用方法面包板用于搭接电路，最大的好处是免焊接，但是要正确搭接电路必须充分了解面包板的结构．使用时可以将一块面积比较小昀面包板拼合成比较大的面包板，以搭接元器件众多的电路，面包板上每一列由上下五个小孔组成，这五个小孑L是欧姆相通的，但是上半部分和下半部分欧姆不通，在最上方和最下方的行中，四个小孑L 组成一组，不仅它们是欧姆相通的，而且整个一行都是欧姆相通的．但是，也有可能在这两行中左半部分和右半部分并不相通，具体情形需要根据测量来确定，由于最上一行和最下一行往往都是相通的，所以这两行往往用于连接电路的电源线和地线，而元器件之间的连接往往采用中的各列．面包板反面是相应的导电的金属连接条，但是反面往往用一块塑料薄膜覆盖（塑料薄膜上涂覆有粘结胶），撕开塑料薄膜就可以很清楚地看到金属条，从中可以清楚地看到连接结构.实验中往往将若干个小的面包板拼接成比较大的面包板，实验室所用的与实验箱做在一起的面包板（右下方）．面包板反面的导电金属条上连接有若干金属插孔，它们与正面的小孔相对应，所以使用面包板时需要注意，将元器件脚插入小孔时，一定要使元件脚插到底（必要时需要借助镊子），以与金属条可靠连接．尤其是在将集成块插入面包板时，往往容易造成松动，这时可将集成块的两排引脚压得相互靠近些，以便牢固地插入小孔．由于同一列的小孔是连通的，所以元器件的各个引脚不能插在同一列中，否则将意味着这个元器件的各个引脚被短路了．另外，电路中的测试点和地线端最好专门引出导线进行测量，否则仪器的探头直接连接在元件脚上容易造成元器件引脚被拉松.由于面包板的结构AN7285SC-(E1V)是由相邻的金属条组成，所以不可避免地会存在比较大的分布电容，经过实测，相邻两列的金属条的分布电容大约在十来皮法左右．所以，面包板不适用于高频电路，也不适用于高速脉冲电路面包板（集成电路实验板）是电路实验中一种常用的具有多孔插座的插件板，在进行电路实验时，可以根据电路连接要求，在相应孔内插入电子元器件的引脚以及导线等，使其与孔内弹性接触簧片接触，由此连接成所需的实验电路。
