测定小灯泡的电功率引言在电路实验和工程应用中，测定电器设备的功率是非常重要的。
本文将介绍如何测定小灯泡的电功率，通过实验的方法来计算小灯泡的功率值。
实验材料•一个小灯泡•一个电流表•一个电压表•电路连接线•电源实验步骤1.将电流表和电压表连接到电路中。
2.将小灯泡连接到电源上，注意正确的极性。
3.打开电源，使电流通过电路。
4.使用电压表测量小灯泡两端的电压值。
5.使用电流表测量小灯泡上的电流值。
6.计算小灯泡的功率。
实验原理小灯泡的功率可以通过以下公式计算：功率 = 电压 * 电流小灯泡的电压可以通过电压表测量得到，电流可以通过电流表测量得到。
将电压和电流的值代入公式，即可得到小灯泡的功率值。
实验注意事项1.确保电路连接正确，避免短路或其他安全问题。
2.使用合适的电流表和电压表进行测量，避免过载或误差较大。
3.观察小灯泡的状态，如果发现明显的异常或故障，应立即停止实验。
4.实验结束后，及时关闭电源，并将电路拆除，避免造成电击或其他危险。
实验结果与分析根据实验步骤和原理，我们可以得到小灯泡的电压和电流值，进而计算出小灯泡的功率。
根据实验中测得的数值，我们可以进一步分析小灯泡的功率与电压、电流之间的关系。
通过实验可知，小灯泡的功率与电压成正比，即功率随电压的增大而增大。
这是因为小灯泡的电阻不变，在电压增加时，电流也会增加，进而导致功率增大。
结论通过实验，我们成功测定了小灯泡的电功率。
我们可以根据实验结果得到小灯泡在给定电压和电流下的功率值，进一步研究电器设备的性能和特点。
参考文献[1] Balaban, A. T., & Sterian, P. (2015). Discrete Mathematical Techniques with Applications. Walter de Gruyter GmbH & Co KG.[2] Hsu, H. P. (2012). Generalized method for computation of the instantaneous power in three-phase electrical systems. Journal of Electrical Engineering, 61(2), 61-66.。

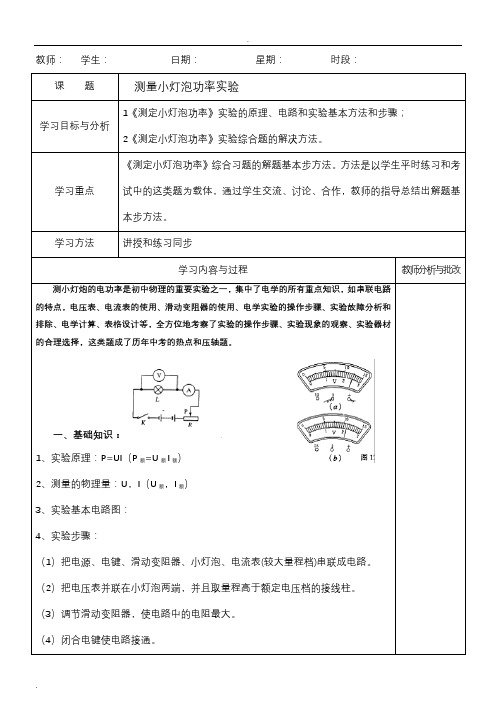

教师：学生：日期：星期：时段：课题测量小灯泡功率实验学习目标与分析1《测定小灯泡功率》实验的原理、电路和实验基本方法和步骤；2《测定小灯泡功率》实验综合题的解决方法。
学习重点《测定小灯泡功率》综合习题的解题基本步方法。
方法是以学生平时练习和考试中的这类题为载体，通过学生交流、讨论、合作，教师的指导总结出解题基本步方法。
学习方法讲授和练习同步学习内容与过程教师分析与批改测小灯炮的电功率是初中物理的重要实验之一，集中了电学的所有重点知识，如串联电路的特点，电压表、电流表的使用、滑动变阻器的使用、电学实验的操作步骤、实验故障分析和排除、电学计算、表格设计等，全方位地考察了实验的操作步骤、实验现象的观察、实验器材的合理选择，这类题成了历年中考的热点和压轴题。
一、基础知识：1、实验原理：P=UI（P额=U额I额）2、测量的物理量：U，I（U额，I额）3、实验基本电路图：4、实验步骤：（1）把电源、电键、滑动变阻器、小灯泡、电流表(较大量程档)串联成电路。
（2）把电压表并联在小灯泡两端，并且取量程高于额定电压档的接线柱。
（3）调节滑动变阻器，使电路中的电阻最大。
（4）闭合电键使电路接通。
例3. 小刚想用电流表和电压表测小灯泡的额定电功率，如果电源电压为6V，被测灯泡的额定电压为3.8V。
这时，本来电压表应选用0~15V的量程，但这个量程却损坏了，只有0~3V 的量程完好，实验该怎样进行下去？怎样判断灯泡是否工作在额定状态？请你帮他想想0办法。
二、填空小题1、小华同学在“测定小灯泡的功率”实验中，所用电源电压为4.5伏、7.5和9伏中的一个，滑动变阻器上标有“20Ω 2A”字样，小灯标有“4.5V”字样，估计小灯的额定功率小于1.5瓦。
他按图1连接好电路，先将变阻器的滑片P移至________端（选填“A”或“B”），然后闭合电键S，再移动变阻器的滑片P，观察到小灯发光逐渐变_________（选填“亮”或“暗”）。
测量小灯泡的电功率的实验方法
一、实验目的
本实验的目的是测量小灯泡的电功率。
二、实验原理
电功率的大小取决于小灯泡电压和电流的大小，其中电功率的计算公式为：P=U×I，其中，P 为电功率，U 为电压，I 为电流。
三、实验设备
本实验使用的设备有：电源，电表，电子测量仪，小灯泡等，其中，电源用于提供稳定的电压以供测量；电表用于测量小灯泡的电流；电子测量仪用于测量小灯泡的电压；小灯泡用于提供测量信号源。
四、实验方法
（1）首先，连接电源和小灯泡，开启电源，调整电源的输出电压，使小灯泡正常工作；
（2）然后，将电表接入小灯泡的正负端，使电表串联工作，以测量小灯泡的电流；
（3）再将电子测量仪接入小灯泡的正负端，使电子测量仪串联工作，以测量小灯泡的电压；
（4）最后，利用公式P=U×I计算小灯泡的电功率，实验完毕。
五、实验结果
实验结果显示，小灯泡的电功率为XXW。
六、实验结论
本实验成功地测量了小灯泡的电功率，该电功率达到了XXW。
一、测定小灯泡的功率1、原理：P＝U I2、器材：电池组（电源电压应大于小灯泡额定电压）小灯泡（观察额定电压或额定电流）滑动变阻器（观察铭牌，电路中电流不能超过允许通过的电流）、电压表、电流表、导线若干3、能画电路图，会连接实物图。
4、步骤：a、实验前：电键要断开，连好后滑动变阻器要放在阻值最大端。
（作用：保护电路）b、实验中：闭合电键（操作步骤正确，滑动变阻器的阻值为最大阻值），调节滑动变阻器（作用：改变小灯泡的电流和小灯泡两端的电压）观察电压表（或电流表）示数为略低于、等于、略高于额定电压（额定电流）时，小灯泡的亮暗情况（电表数为额定值时，小灯泡正常发光）记录：c、实验后：（1）对数据分析，对同一小灯泡，电压越大，电流越大，电功率越大，小灯泡越亮（2）对数据进一步分析：U／I的比值并不完全相同，说明：小灯泡的电阻与材料、长度和横截面积有关外，可能还受到某些因素的影响。
二、对实验中可能出现的问题分析中考的热点之一，是电学的动态分析和故障分析，以下问题的分析对解决这类问题有很大帮助。
1、连线不正确，元件无故障（电键闭合）2、连接正确，元件有故障（电键闭合）三、灵活多变，设计实验在“测小灯泡的功率”实验中，如只有电压表（或电流表），再选用部分器材（如定值电阻等）也可测量小灯泡的电功率。
例如：某同学有一只标有“3.8V”字样的灯泡，他想测定小灯泡的额定功率，现只有电压为6伏的电源、电键、电流表和标有“10Ω、2A”字样的滑动变阻器和标有“50Ω、1A”字样的定值电阻各一个，以及导线若干，请你帮他测出小灯泡的额定功率。
复习建议：掌握分析问题的方法，养成良好的思维习惯。
在复习中要重视每一个问题的过程分析。
每分析、解决一个物理问题，都要知道它涉及到什么物理概念，应用了什么规律、采用了什么方法。
难、偏、怪的题不应是复习的重点（内容）而应将复习的重点放在物理思维含量高，方法通用性强，模型典型化的传统基本题的训练，要通过这样的基础训练来巩固基础知识，掌握基本方法。
一．伏安法测量小灯泡的电功率公式P UI计算小灯泡的电功率，在额定电压下测出的电功率就是额定功率。
注意：①某些特殊情况下电压表可能测量滑动变阻器电压（电源电压6V，小灯泡额定电压为3.8V，而电压表大量程损坏，需用小量程电压表测量滑动变阻器电压）②不可求小灯泡在不同电压下的功率的平均值，没有实际意义③滑动变阻器的作用：保护电路；改变小灯泡的电压，使小灯泡正常发光二．伏阻法（只有电压表和定值电阻R）1、已知U额电阻R和小灯泡额定电压U额：（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电压表的示数为，使小灯泡正常发光；（2）保持滑动变阻器的滑片P的位置不变，断开开关，闭合开关，读出电压表的示数U1；（3）计算出小灯泡的额定电功率为：2、已知I额电阻R和小灯泡I额：（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电压表的示数为，使小灯泡正常发光；（2）保持滑动变阻器的滑片P的位置不变，断开开关，闭合开关，读出电压表的示数U1；（3）计算出小灯泡的额定电功率为：三、安阻法：（只有电流表和定值电阻R）1、已知U额电阻R和小灯泡U额（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电流表的示数I1= ，此时小灯泡正常发光，将数据记录在表格中；（2）断开开关，闭合开关，保持滑动变阻器的滑片P的位置不变，将电流表读数I2记录在表格中；（3）则小灯泡的额定功率为。
2、已知I额电阻R和小灯泡I额（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电流表的示数I1= ，此时小灯泡正常发光，将数据记录在表格中；（2）断开开关，闭合开关，保持滑动变阻器的滑片P的位置不变，将电流表读数I2记录在表格中；（3）则小灯泡的额定功率为。
三、等效替代法：一个电阻箱（或滑动变阻器）和一个电压表（或者一个电流表）测量灯泡的额定电功率。
（1）闭合S 1，S 2，断开S 3，移动滑动变阻，使得电压表示数为小灯泡的额定电压U 额，并记录；（2）保持滑动变阻器闭的滑片位置不变，闭合S 1，S 3，断开S 2，调节变阻箱使电压表示数仍然为小灯泡的额定电压；（3）则小灯泡的额定功率为：2U P R额。
测小灯泡额定功率的实验试验目的：测小灯泡的额定功率原理：P=UI一．伏安法实验步骤：1，按照电路图连接实物2，闭合开关，调节滑动变阻器，使电压表示数达到小灯泡的额定电压，记录电流表的读数，根据P额=U额I计算出小灯泡的额定电压二．伏组法器材：一块电压表，导线，滑动变阻器，待测灯泡（只知道额定电压），已知阻值的定值电阻，开关，电源。
电路图：实验步骤：1，按照电路图连接实物2，先将表接到V1处，移动滑动变阻器，闭合开关，使U1示数达到额定电压，把表接到V2处，读数U2，用I=U2/R0计算出电流，所以小灯泡额定功率：P额=（U1乘U2）/R0三．伏组法2器材：一块电压表，导线，滑动变阻器，待测灯泡（只知道额定电压），已知阻值的定值电阻，单刀双掷开关，电源。
电路图：实验步骤：1，按照电路图连接实物2，闭合S，将S1打到1位置，移动滑动变阻器，使电压表示数为灯泡的额定电压U1,将开关S1打到2位置，电压表读数U2，用U2-U1计算出R0两端电压，I=(U2-U1)/R0,P额=(U2-U1)/R0乘U1注意：一定要先打到1，再打到2，定值电阻和灯泡的位置不能交换，不然无法使灯泡在额定电压下工作，无发求出额定电压。
四．安组法器材：一块电流表，导线，滑动变阻器，待测灯泡（只知道额定电压），已知阻值的定值电阻，开关，电源。
电路图：实验步骤：1，按照电路图连接实物2，将电流表接到A1位置，调节滑动变阻器，是这时电流表示数I1乘R0的值等于灯泡的额定电压，拆下电流表，接到A2位置，电流表示数I2，P额=I1乘R0乘I2五．安组法2器材：一块电流表，导线，滑动变阻器，待测灯泡（只知道额定电压），已知阻值的定值电阻，单刀双掷开关，电源。
电路图：实验步骤：1，按照电路图连接实物2，闭合S ，将S 1打到1位置，移动滑动变阻器，使电流表示数I1乘R0为灯泡的额定电压,将开关S 1打到2位置，电流表读数I 2，用I 2-I 1计算出灯泡两端电流P 额=(I 2-I 1)乘R 0乘I 1注意：一定要先打到1，再打到2，定值电阻和灯泡的位置不能交换，不然无法使灯泡在额定电压下工作，无发求出额定电压。
【实验报告】〔题目〕测量小灯泡的电功率〔实验目的〕测量小灯泡在不同电压下工作时的电功率。
〔实验原理〕根据公式P=UI，测出灯两端电压和通过灯泡电流，计算出小灯泡的电功率。
〔实验电路〕根据实验的目的和原理设计如下电路。
〔实验器材〕：小灯泡（2．5V 0．3A）、电压表（0～0．6A和0～3A）、电流表（0～3V和0～15V）、干电池（三节）、滑动变阻器、开关、导线等。
〔实验步骤〕1．按电路图连接实物电路。
2．合上开关，调节滑动变阻器，使小灯泡两端电压为额定电压，观察小灯泡发光情况，记录电流表、电压表示数；3．调节滑动变阻器，使小灯泡两端电压为额定电压值的1．2倍，观察灯泡发光情况，记录电流表、电压表示数；4．调节滑动变阻器，使小灯泡两端电压低于额定电压，观察并做记录；5．断开开关，整理实验器材。
1、实验器材：凸透镜、蜡烛、光屏、光具座2、实验步骤：A、在光具座上依次放置蜡烛、凸透镜、光屏。
（若没有光具座、应将它们放在同一直线上）B、点燃蜡烛、调节凸透镜、光屏的中心和蜡烛的烛焰在同一高度上。
C、固定凸透镜，来回移动蜡烛和光屏，直到屏上出现一个倒立、等大的像，测出物距（或像距），除以2即为焦距。
D、将蜡烛放在大于2倍焦距处，调整光屏到透镜的距离，使烛焰在光屏上成一清晰的像，观察像的大小、正倒，分别测量物体到凸透镜的距离，把数据记录在课本上的表格中。
E、把蜡烛移近凸透镜，物距在2倍焦距和1倍焦距之间，重复以上操作。
F、继续把蜡烛向透镜靠近，使物距小于焦距，这时在光屏上已经看不到蜡烛的像，用眼睛直接对着凸透镜向蜡烛方向观察，观察蜡烛的像是放大正立的。
3、实验表格：凸透镜焦距f= cm4、得出结论：凸透镜成像规律是：A、物体在离凸透镜的距离在2倍焦距之外成的像。
B、物体离凸透镜的距离在2倍焦距和1倍焦距之间成的像。
C、物体离凸透镜的距离在焦距之内成的像。
③实验具体步骤：（a、把蜡烛、凸透镜和光屏依次摆放到光具座上，并使它们在同一直线、同一高度。
测量小灯泡的电功率实验及实验报告实验目的：1.了解小灯泡的基本结构和工作原理；2.通过实验测量小灯泡的电功率，并探究小灯泡的亮度与电功率之间的关系。
实验器材：小灯泡、电源、电流表、电压表、导线等。
实验原理：小灯泡是一种将电能转化为光能和热能的装置，其内部主要由灯丝、灯泡壳和灯泡底座组成。
当电流通过灯丝时，灯丝会产生高温，从而发出可见光。
灯丝的电功率由电压和电流决定，可以通过测量电流和电压的值计算出。
实验步骤：1.搭建实验电路：将电源的正负极分别与电流表和电压表相连接，将小灯泡的两端分别与电流表和电压表相连接，形成一个闭合的电路。
2.设置电压和电流：调节电源，使电压表的读数稳定在一个合适的数值，如2V；调节电流表，使电流表的读数稳定在一个合适的数值，如0.5A。
3.测量电功率：根据电功率的计算公式，电功率等于电流乘以电压，计算出小灯泡的电功率。
4.记录实验数据：记录所使用的电压和电流的数值，以及计算得到的电功率数值。
实验结果：根据实验数据计算得到的电功率数值为：0.5A×2V=1W。
即小灯泡的电功率为1瓦特。
实验讨论：根据实验结果可知，小灯泡的电功率与电流和电压的乘积有关。
由于灯丝内部电阻等因素的存在，电流和电压并不完全呈线性关系，因此在实际使用中可以根据所需的亮度选择合适的电流和电压。
当电流和电压增加时，灯丝的温度升高，亮度也相应增加。
实验总结：通过本次实验，我们对小灯泡的电功率进行了测量，并了解了小灯泡的基本结构和工作原理。
实验结果表明，小灯泡的电功率与电流和电压的乘积有关，可以根据需要选择合适的电流和电压来调节亮度。
实验的成功进行不仅加深了我们对小灯泡的理解，还培养了我们的实验操作和数据处理能力。
