专业素养·诚实守信·追求卓越DMT80480T070-31WT/32WT用户手册V2.0DMT80480T070-31WT/32WT用户手册1.概述 (2)2.系统规格 (2)3.操作说明 (5)3.1开机画面更改 (5)3.2隐藏/显示状态栏 (6)3.3亮度 (6)3.4声音 (7)3.5WI-FI (7)3.6以太网 (8)3.73G网络 (9)3.8文件管理器 (10)3.9应用安装与卸载 (11)3.10显示触摸提示 (11)3.11触摸屏校准 (11)3.12串口测试 (12)3.13连接PC (13)3.14备份和重置 (14)4.修订记录 (14)1.概述迪文安卓产品系列包括7寸（800*480），8寸（800*600），9.7寸（1024*768），10.4寸（800*600），15寸（1024*768）以及支持VGA/HDMI接口输出的控制板。
本文旨在介绍7寸安卓产品DMT80480T070-31WT(电阻触摸屏)、DMT80480T070-32WT(电容触摸屏)的使用和操作，其主要特点如下：◆宽压供电:+6V~+42V/+5V；◆24位真彩色；◆1G双核，512MB DDR3内存，4G NAND Flash，高性能，低功耗；◆电容屏和电阻屏选配，或者不带触摸屏；◆模拟视频（支持PAL/NTSC制），支持拍照和摄像功能；◆两个USB接口，可支持USB3G网络、USB相机、U盘、USB键盘和USB鼠标等；◆支持Micro SD卡；◆4路串口，支持TTL和RS232；◆支持10M/100M以太网和802.11b/g/n WIFI无线网络；◆支持播放分辨率高达1080P的视频，格式包括：H.264、VC-1、MPEG-2、MPEG-4和RealVideo；◆以H.264格式视频编码分辨率高达1080P；◆提供1W功率的扬声器接口，提供麦克接口；◆Android4.1系统,支持各种APP应用；2.系统规格迪文安卓系列产品具备高速度的CPU处理能力，支持流畅的1080P的视频解码和编码以及丰富的外围接口资源，提供良好的3G体验。

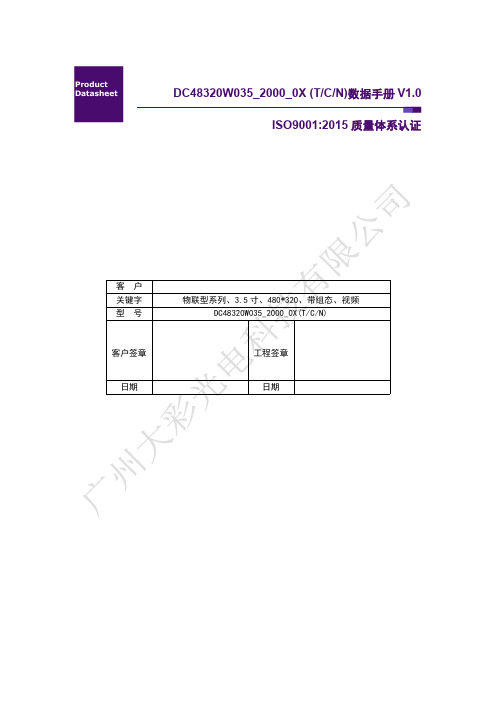

DC48320W035_2000_0X(T/C/N)数据手册V1.0ISO9001:2015质量体系认证版本记录版本日期修改原因页面撰写人审核人V1.02019/06/13创建文档all林绍佳李勇目录1.硬件介绍 (1)1.1产品外观 (1)1.2硬件配置 (1)1.3调试工具 (2)2.产品规格 (3)3.可靠性测试 (5)4.产品尺寸 (6)5.产品定义 (7)6.RS232与TTL电平转换 (8)7.包装与物理尺寸 (9)8.产品架构 (10)9.开发软件 (11)9.1什么是虚拟串口屏 (11)9.2Keil与虚拟串口屏绑定调试 (12)10.开发文档 (13)11.免责声明 (14)1.硬件介绍本章节主要介绍产品的一些外观参考图、硬件配置图和调试所需工具。
1.1产品外观以下为该尺寸不同型号的外观参考图，如图1-1、图1-2和图1-3所示。
注：未涉及到结构工艺修改或布局大改动，硬件可靠性方面的变更迭代，公司不予对外发起变更，具体以收到的实物为准。
图1-1 3.5寸电阻触摸参考图图1-2 3.5寸电容触摸参考图图1-3 3.5寸无触摸参考图1.2硬件配置以下为该产品硬件配置参考图，如图1-4所示。
图1-4硬件配置图1.3调试工具以下为该产品调试工具参考图，如图1-5所示。
图1-5调试工具图2.产品规格◆产品参数产品型号DC48320W035_2000_0T（RS232,电阻触摸）DC48320W035_2000_0C（RS232,电容触摸）DC48320W035_2000_0N（RS232,无触摸）产品系列物联型核心处理器*400MHz32位双核处理器操作系统嵌入式实时操作系统（FreeRTOS）协议类型默认大彩组态指令集，上位机可配置运行MODBUS RTU、XGUS协议尺寸 3.5寸分辨率480*320安装方向支持0、90、180和270度旋转安装显示存储空间128Mbit字库内置矢量字体，边缘抗锯齿处理，包含任何大小点阵ASCII、GBK、GB2312、UNICODE 字库，可自定义任意电脑字体显示图片存储支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储，支持图片旋转、放大、缩小等功能。
DMT80480L070_15WT7.0英寸800×480像素点阵65K色DGUS屏7.0Inches,800xRGBx480,65K Colors,DGUS LCM修订记录Record of Revision日期/Revise Date描述/Content2018-02-24首次发布First Edition2018-03-06更新图片Update picture2018-05-30增加背光亮度调节相关说明Add instructions about brightness adjusting 2018-06-09修改工作电压相关说明Modify instructions about power voltage2018-06-09更新安装指南Update installation guide2018-10-10更新安装指南Update installation guide2019-11-26更新串口模式，中英文版本Update Interface，Chinese and English version 2019-12-09修改工作电压Modify Power Voltage●显示性能参数Display参数Item数据Parameter说明Description 颜色Color65K(65536)colors16bit color5R6G5B显示尺寸（A.A）154.1mm(W)×85.9mm(H)800x480像素点阵800x480Pixel Matrix分辨率Resolution800x480可以设置成0°/90°/180°/270°显示模式Support0°/90°/180°/270°rotated display背光模式Backlight LED 不低于10000H（以最高亮度连续工作，亮度减半时间）≥10000H（Continuous working with maximum brightness,time of brightness halves）亮度Brightness250nit 可进行64级亮度调节（当亮度调节至最高亮度的1%~30%时，可能出现闪烁现象，不建议在此范围使用）。

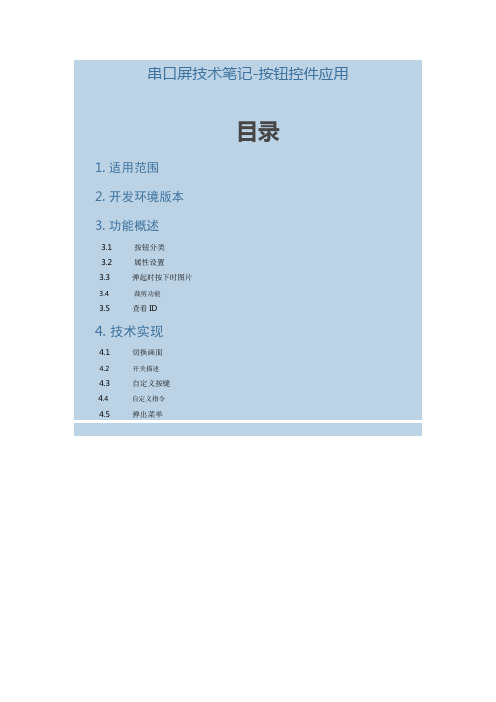

串口屏技术笔记-按钮控件应用目录1. 适用范围2. 开发环境版本3. 功能概述3.1按钮分类3.2属性设置3.3弹起时按下时图片3.4裁剪功能3.5查看ID4. 技术实现4.1切换画面4.2开关描述4.3自定义按键4.4自定义指令4.5弹出菜单1. 适用范围文档适合串口屏经济型、基本型、物联型、86盒系列等串口屏。
2. 开发环境版本1. Visual TFT软件版本：V3.0.0.636 及以上；版本查看：打开Visual TFT，点击帮助->关于Visual TFT可以查看当前软件版本号；2. . 串口屏硬件版本：V2.22.649.XXX及以上。
版本查看：(1) 查看屏幕背面版本号贴纸。
(2) Visual TFT与屏幕联机成功后，右下角显示的版本号。
3. 功能概述3.1按钮分类按钮，如同生活中的开关一样，按下即可以实现其控制的作用。
不同的按钮，都有其不同的用途，这里将介绍按钮的使用及其实现的一些复合功能。
根据按钮的触控用途可分为五种：切换画面、开关描述、自定义按键、自定义指令、弹出菜单。
如图 3-1所示。
刚放置的按钮默认状态为开关描述，要实现按钮不同的功能，可以切换触控用途。
图 3 -1 按钮分类3.2属性设置属性窗口是对控件属性进行更改的一个界面，熟悉属性窗口可以更好地对控件功能进行应用。
以图 3-2 的开关描述属性窗口为例进行解释，其它触控用途的属性窗口可以类推。
图 3 -2 属性设置1、触控虚框：选择“是”，按钮按下时按钮周围闪现虚框；选择“否”关闭。
2、事件通知：选择“是”，按下按钮，系统做出相应的消息响应；选择“否”关闭。
3、弹起时（按下时）的图片以及裁剪功能：弹起或者按下时显示相应的UI，增强用户体验；视用户的UI选择是否裁剪，勾中选择“是”。
4、触控用途：要实现按钮控件不同的功能可以进行切换。
5、初始状态：设置按钮初始为弹起或按下状态。
6、触控的操作风格:a) 瞬变：按下后，开关自动弹起，类似轻触开关功能。
ZTM480272S43-0xxx智能串口显示终端广州周立功单片机发展有限公司1. 概述广州周立功单片机发展有限公司针对TFT应用需求而开发的智能显示终端系列产品，集成TFT控制器，具有软硬件设计简单、高性能及高可靠性等特点，为8位、16位及32位MCU的GUI设计提供了良好的解决方案。
用户系统只需要通过串口与显示终端进行通信，给终端发送相关的操作指令，即可实现与windows相媲美的人机界面。
ZTM480272S43系列串口屏拥有宽屏幕、高亮度、低功耗的优越性能，且使用简单，操作方便，是显示屏终端的最佳选择之一。
ZTM480272S43系列串口屏集成了4.3寸触摸真彩屏、简易串口指令控制功能于一身，内置中英字库，支持大容量存储图片数据，为用户提供更为多样性、实用性的显示终端平台。
产品实物如图1.1和图1.2所示。
图1.1 产品实物——正面图1.2 产品实物——背面1.1 产品特点z串行接口通信，完成显示屏终端操作控制；z显示屏终端供电电压范围为4.5V~6.5V；z工作温度范围可达-20℃～+70℃;z65K真彩色TFT液晶屏显示；z40MB字库存储空间，内置8个中英标准字库，并可扩展用户字库；z大容量存储图片数据空间，最多可以管理65535张图片；z支持触摸操作控制；[1]z支持矩阵键盘操作控制；[2]z支持实时时钟，万年历功能；[3]z支持背光亮度，背光亮度可以软件调节100级；z图形界面显示操作，上位机完成图形开发；z兼容多种控制器操作控制，只需串口通信即可，如8051，A VR，ARM7，Cortex-M0/M3，ARM9等；z下载速度最高可达800000bps，出厂默认设置为115200bps。
注：[1] 扩展功能具有TP功能的串口屏才支持扩展触摸功能；[2] 扩展功能具有KB功能的串口屏才支持扩展键盘功能；[3] 扩展功能具有RTC功能的串口屏才支持扩展实时时钟功能。
1.2 产品使用说明详细使用说明请参考《智能串口显示终端指令集》。
——————————————概述 LCD_TM070RDH12_24B 是广州致远电子股份有限公司开发的液晶套件。
该产品基于TM070RDH12液晶屏及四线电阻式触摸屏，产品提供通用16位和24位色LCD 接口，接口包含液晶屏电源输出(VLCD)、触摸屏接口，无需外接电源，使用简单。
LCD_TM070RDH12_24B 液晶套件通过严格的抗干扰、抗静电测试，可在-20℃～70℃宽温度范围内稳定工作，满足各种条件苛刻的工业显示应用。
——————————————产品特性◆ 显示器采用7.0英寸真彩TFT ，分辨率800×480；◆ 四线电阻式触摸屏，单点250克点击1000万次；◆ 抗静电性能：接触放电8kV ，空气放电15kV （工业四级标准）；◆ 抗震性能：5Hz 至9Hz 单调幅：3.5mm ； 9至150Hz 常量加速度：9.8m/s 2；X 、Y 、Z 方向10次（100分钟）。
LCD_TM070RDH12_24B液晶套件广州致远电子股份有限公司修订历史目录1. 功能简介 (1)2. 硬件参数 (2)2.1规格参数 (2)3. 硬件接口 (4)3.1LCD接口 (4)4. 机械尺寸 (7)5. 免责声明 (8)1. 功能简介LCD_TM070RDH12_24B是广州致远电子有限公司开发的基于TM070RDH12液晶屏的液晶套件。
该产品提供通用的液晶屏接口，接口包含液晶屏电源输出(VLCD)、四线电阻式触摸屏接口，无需外接电源，使用简单。
该产品具有资源丰富、接口齐全、可靠性高等特点。
产品外观如图1.1所示。
图1.1 LCD_TM070RDH12_24B液晶套件2. 硬件参数显示器●真彩TFT●分辨率800×480●26万色●点距0.1926mm×0.1790mm●显示区域154.08mm（H）×85.92mm（7.0英寸）●LED背光触摸屏●四线电阻式●单点250克点击1000万次2.1 规格参数电气参数：电源环境规格：物理特性环境规格：电气特性环境规格：机械性能环境规格：安装说明3. 硬件接口3.1 LCD接口为兼容更多应用，LCD_TM070RDH12_24B液晶套件支持3种通用的LCD接口，分别是J1、J2和J7。
技术笔记-图标控件与动画控件应用1.适用范围…………………………………………………………2.开发环境版本…………………………………………………... 3．功能概述………………………………………………………... 4．技术实现……..................................................................4.1 图标控件应用…………………………………………………....4.11生成ICON图标………………………………………………………....4.12插入图标控件…………………………………………………………...4.2动画控件应用………………………………………………….....4.21动画控件属性窗口………………………………………………………4.22插入动画控件………………………………………………….................4.3协同按钮控件…………………………………………………………….1适用范围此文档适用于经济型、基本型、物联型、86盒系列等串口屏产品。
2开发环境版本1.Visual TFT软件版本：V3.0.0.636 及以上；版本查看：打开Visual TFT，点击帮助->关于Visual TFT可以查看当前软件版本号；2. 串口屏硬件版本：V2.22.649.XXX及以上。
版本查看：(1) 查看屏幕背面版本号贴纸。
(2) Visual TFT与屏幕联机成功后，右下角显示的版本号。
3功能概述1、图标控件建立画面中的图标与数据库之间的联系，可以反映设备真实的运作状况，或者可以反映工业中的真实生产状况；用图标控件协同文本控件还可以实现艺术字的显示,具体操作参考资料《工程技术笔记-如何在串口屏上实现艺术字文本显示》。
2、动画控件我们在画面中插入动画控件，可以更好的展示内容，让产品的展示更加生动形象；还可以用动画控件设置屏幕的开机动画。
产品手册DC10600W101_1V01_0C 数据手册V1.0广州大彩光电科技有限公司版权所有目录1.硬件介绍 (1)1.1硬件配置 (1)1.2调试工具 (1)2.产品规格 (2)3.可靠性测试 (4)4.产品尺寸 (5)5.产品定义 (6)6.产品架构 (7)7.开发软件 (8)7.1什么是虚拟串口屏 (8)7.2Keil与虚拟串口屏绑定调试 (9)8.开发文档 (10)1.硬件介绍以下主要介绍产品的一些硬件配置信息和调试所需工具。
1.1硬件配置以下为该产品硬件配置图，如图1-1所示。
图1-1硬件配置图1.2调试工具以下为该产品调试工具参考图，如图1-2所示。
图1-2调试工具图2.产品规格◆产品参数产品型号DC10600W101_1V01_0C(电容触摸)产品系列物联型核心处理器*400MHz32位双核处理器操作系统嵌入式实时操作系统协议类型大彩组态指令集,部分可升级兼容MODBUS/三菱PLC/DGUS 尺寸10.1寸分辨率1024*600存储空间1Gbit字库内置矢量字体，边缘抗锯齿处理，包含任何大小点阵ASCII、GBK、GB2312、UNICODE 字库，可自定义任意电脑字体显示图片存储支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储，支持图片旋转、放大、缩小等功能。
累加可存储约551张全屏图片(按大小178KB/张计算，不建议BMP格式)。
图片压缩比不同，此值会上下浮动颜色65K色，16位RGB电压5-15V(误差±0.2V)功耗背光最亮：4.95W；关背光：1.9W通讯接口RS232/TTL(出厂默认232电平)接口规格默认PH2.0-8P，可选配FPC1.0-10P图片下载U盘/UART（U盘必须是FAT32格式，且从未做过电脑系统启动盘)外部键盘不支持实时时钟(RTC)支持倒计时、定时器、年月日等时间显示屏有效显示区（AA）长×宽=223.7mm×126.3mm产品尺寸长×宽×高=257.8mm×148.0mm×17.2mm配套上位机软件VisualTFT®AV输入不支持声音播放MP3音频格式(喇叭4Ω2W，单声道)，与图片共用存储空间。
产品手册DC48270F043_2011_0C 数据手册V1.0V1.0V10.V1.0广州大彩光电科技有限公司版权所有版本记录版本日期修改原因页面撰写人审核人V1.02018/6/29创建文档all 林绍佳V2.02018/8/29针对PCB 第二版的图片、型号、音乐修改all林绍佳目录1.硬件介绍 (1)1.1硬件配置 (1)1.2调试工具 (1)2.产品规格 (2)3.可靠性测试 (4)4.产品尺寸 (5)5.产品定义 (6)6.产品架构 (7)7.开发软件 (8)7.1什么是虚拟串口屏 (8)7.2Keil与虚拟串口屏绑定调试 (9)8.开发文档 (10)9.免责声明 (11)1.硬件介绍以下主要介绍产品的一些硬件配置信息和调试所需工具。
1.1硬件配置以下为该产品硬件配置图，如图1-1所示。
图1-1硬件配置图1.2调试工具以下为该产品调试工具参考图，如图1-2所示。
图1-2调试工具图2.产品规格◆产品参数产品型号DC48270F043_2011_0C(电容触摸)产品系列F系列核心处理器*32位大彩深度定制专用处理器操作系统嵌入式实时操作系统，上电即可运行协议类型大彩组态指令集尺寸 4.3寸分辨率480*272存储空间64Mbit字库内置矢量字体，边缘抗锯齿处理，包含任何大小点阵ASCII、GBK、GB2312、UNICODE 字库，可自定义任意电脑字体显示图片存储支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储。
累加可存储约125张全屏图片(按大小63KB/张计算，不建议BMP格式)。
图片压缩比不同，此值会上下浮动颜色65K色，16位RGB电压5-15V(误差±0.2V)功耗最暗无喇叭:0.7W；最亮无喇叭:1.5W；最亮有喇叭:2.2W 通讯接口RS232/TTL(出厂默认232电平)接口规格默认PH2.0-8P，可选配FPC1.0-10P图片下载UART/SD卡（U盘预留）外部键盘不支持实时时钟(RTC)选配（支持倒计时、定时器、年月日等时间显示）屏有效显示区（AA）长×宽=96.0mm×54.9mm产品尺寸长×宽×高=122.0mm×74.8mm×13.7mm配套上位机软件VisualTFT®AV输入不支持声音播放WAV音频格式(喇叭4Ω2W，单声道)，与图片共用存储空间。
产品手册DC10600W101_1VW1_4C 产品规格V1.0广州大彩光电科技有限公司版权所有版本记录版本日期修改原因页面撰写人审核人V1.02018/3/1创建文档all邱建目录1.产品规格 (1)2.产品尺寸 (3)3.产品架构 (4)4.开发软件 (5)4.1什么是虚拟串口屏 (5)4.2Keil与虚拟串口屏绑定调试 (6)1.产品规格◆产品参数产品型号DC10600W101_1VW1_4C(电容触摸)产品系列物联型核心处理器*400MHz32位双核处理器操作系统嵌入式实时操作系统协议类型大彩组态指令集,部分可升级兼容MODBUS/三菱PLC/DGUS 尺寸10.1寸分辨率1024*600存储空间1Gbit字库内置矢量字体，边缘抗锯齿处理，包含任何大小点阵ASCII、GBK、GB2312、UNICODE 字库，可自定义任意电脑字体显示图片存储支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储，支持图片旋转、放大、缩小等功能。
累加可存储约551张全屏图片(按大小178KB/张计算，不建议BMP格式)。
图片压缩比不同，此值会上下浮动颜色65K色，16位RGB电压5-15V(误差±0.2V)功耗最暗无喇叭:1.7W最亮无喇叭:4.6W最亮有喇叭:5.7W通讯接口RS485接口规格2EDG-3.81图片下载U盘/UART/WIFI（U盘必须是FAT32格式，且从未做过电脑系统启动盘)外部键盘不支持实时时钟(RTC)支持倒计时、定时器、年月日等时间显示屏有效显示区（AA）长×宽=223.7mm×126.3mm产品尺寸长×宽×高=257.8mm×148.0mm×17.2mm配套上位机软件VisualTFT®AV输入不支持声音播放MP3音频格式(喇叭4Ω2W，单声道)，与图片共用存储空间。
若采样率为128kbps，占用存储0.95MB/分钟视频播放MP4视频格式，与图片共用存储空间。
客户 关键字 7.0寸、商业型、带组态、电阻屏 型号 DC80480A070_01TF_RTC
客户签章 工程签章 日期 日期
产品手册 商业型DC80480A070_01TF_RTC数据手册 Product Datasheet
广州大彩光电科技有限公司版权所有 商业型DC80480A070_01TF_RTC数据手册 版本记录 版本 日期 修改原因 页面 撰写人 审核人 V1.0 2017/05/13 创建文档 all 邱建 商业型DC80480A070_01TF_RTC数据手册 目录 1. 硬件介绍 ................................................................................................................... 1 1.1 硬件配置 ................................................................................................................... 1 1.2 调试工具 ................................................................................................................... 1 2. 产品规格 ................................................................................................................... 2 3. 可靠性测试 ............................................................................................................... 4 4. 产品定义 ................................................................................................................... 5 5. 产品架构 ................................................................................................................... 6 6. 开发软件 ................................................................................................................... 7 6.1 什么是虚拟串口屏 ................................................................................................... 7 6.2 Keil与虚拟串口屏绑定调试 ................................................................................... 8 7. 开发文档 ................................................................................................................... 9 1 /9
商业型DC80480A070_01TF_RTC数据手册 1. 硬件介绍 以下主要介绍产品的一些硬件配置信息和调试所需工具。 1.1 硬件配置 以下为该产品硬件配置图。
1-1硬件配置图 1.2 调试工具 以下为该产品调试工具参考图。
1-2调试工具图 2 /9
商业型DC80480A070_01TF_RTC数据手册 2. 产品规格
◆ 产品参数 产品型号 DC80480A070_01TF_RTC（电阻触摸) 产品系列 商业型 核心处理器* Cortex-M3 +高速FPGA，双核处理器 操作系统 无操作系统，上电即运行，FPGA纯硬件显示驱动 协议类型 大彩组态指令集 (部分可升级兼容MODBUS/三菱/DGUS） 尺寸 7.0寸 分辨率 800*480 存储空间 1Gbit
字库 内置30MB字库，包含任何大小点阵ASCII、GBK、GB2312、UNICODE字库，可自定义任意电脑字体显示 图片存储 支持任意大小图片存储，累加可存储约109张全屏图片 颜色 65K色，16位RGB 电压 5-26V(误差±0.2V) 功耗 背光最亮：629mA@5V； 关背光：158mA@5V 通讯接口 RS232/TTL(出厂默认232电平) 接口规格 XH2.54-8P 图片下载 支持USB/SD卡/UART下载，研发推荐USB下载，生产建议SD下载 外部键盘 不支持 实时时钟(RTC) 支持倒计时、定时器、年月日等时间显示 屏有效显示区（AA） 长×宽 =154.0mm×85.9mm 产品尺寸 长×宽×高 = 189.8mm×105.1mm×15.8mm 配套上位机软件 VisualTFT® AV输入 不支持 声音播放 不支持 视频播放 不支持 以太网 不支持 WIFI 不支持
◆ 产品核心竞争力 学习周期 30分钟熟悉开发环境，3天完成人机交互设计 程序调试 上位机集成了“虚拟串口屏”，无需连接硬件，直接Keil IDE与其绑定调试 启动时间 上电即运行，无系统加载时间
组态控件 拥有按钮、文本、下拉菜单、进度条、滑块、仪表、动画、二维码、曲线、数据记录、圆形进度条等各种组态控件 系统键盘 内置虚拟数字、字符键盘，支持中英文输入法，可自定义键盘 数据记录 支持数据记录控件内容导出到SD卡 远程升级 支持用户主机对屏幕固件或工程图片远程升级 信息推送 部分型号支持云端推送视频或广告显示，或手机APP与屏幕通信显示 3 /9
商业型DC80480A070_01TF_RTC数据手册 图层技术 系统内置多个显示图层，切换速度更快 多语言功能 出厂可预置多达10种全球任意国家语言，一键切换所需语言，无需多套美工
逻辑运算处理 上位机内嵌MiniC编译器，支持C语言逻辑运算（仅MODBUS协议版本支持），Lua脚本编译器支持（全系列） 可靠性 产品均通过行业标准的高低温、ESD、群脉冲和辐射等测试 生命周期 采用传统大品牌处理器，多年不断货
◆ LCD显示器 显示器类型 TFT液晶屏 背光灯管 LED 亮度（cd/m²） 220 背光灯寿命（h） >20,000 对比度 400:1 视角（L/R/T/B） 60/60/50/60
◆ 触控面板 触控类型: 电阻触摸屏 触控方式: 单点、滑动触摸 透光率: 80%以上 触控次数 单点100万次以上
◆ 环境与认证 工作温度 -10～+60℃ 存储温度 -30～+80℃ 震动测试: 10 to 25Hz(X,Y,Z方向 2G 30分钟) ESD测试 Air=±8KV，Contact=±4KV (常规指标，可支持更高) 高低温测试 操作温度:60℃±3℃ 72H/-10℃±3℃ 72H；操作湿度:50℃±3℃,90%±3% RH 72H 认证 ROHS、 CE认证
◆ 定制服务 定制费用 一次性签订500PCS合同，可免收定制费 通讯接口 可定制并行总线、CAN、Zigbee、以太网或WIFI等外通讯接口 硬件电路 定制PCB尺寸厚度、添加板级用户电路、选用指定TFT品牌 功能定制 根据用户产品定制特殊指令或控件，降低用户开发难度 美工服务 可提供图片美工及产品结构设计服务 其它 按需定制，满足用户一切需求 4 /9
商业型DC80480A070_01TF_RTC数据手册 3. 可靠性测试 大彩所有串口屏量产前都进行了一系列流程化可靠性测试：高低温、ESD、群脉冲、辐射、触摸寿命等测试，确保产品品质。
3-1测试设备 5 /9 商业型DC80480A070_01TF_RTC数据手册 4. 产品定义 DC 80480A070_01 TF/CF/NW
尺寸070:7.0寸
产品系列A：商业型分辨率80480:800*480品牌代码DC:大彩
PCB版本号01：第1版
触摸类型TF:电阻触摸CF:电容触摸NW:无触摸 6 /9
商业型DC80480A070_01TF_RTC数据手册 5. 产品架构 广州大彩光电科技有限公司推出的工业串口屏是集TFT显示驱动、图片字库存储、GUI操作、RTC显示及各种组态控件于一体的串口显示终端。用户单片机只需要发送和接收相应的串口指令就可轻松实现文本、图片和曲线显示。 系统处理器采用Cortex-M3+高速FPGA双核设计，ARM主要进行协议解析和图片下载，FPGA主要实现Nandflash图片读取和TFT控制显示。内部结构如图5-1所示。
NANDFLASH1Gbit
RTC时钟4*4矩阵键盘SD卡SDRAM64Mbit
USB读 NANDTFT 控制FPGA(450MHZ)CORTEX
-M3
(72MHZ)
串口指令缓存区
指令解析与执行
USB协议解析写 NAND总线通讯接口
外设控制TXDRXD
字库、图片、配置、数据SDRAM控制器
TFT LCD
( Device) 图5-1商业型串口屏内部结构图 选择“Cortex-M3+ FPGA”双核架构的主要优势在于： (1) FPGA为可编程逻辑器件，主频高、内部指令并行处理。 (2) 可轻松驱动1440*900以下分辨率的TFT，刷新速度快。 (3) 整个系统无操作系统，纯硬件驱动，上电即运行。 (4) 连续24*365h小时不断电均能可靠工作，无垃圾冗余文件。 (5) 核心部件为常规器件，10年以上不断货。 除此之外，系统在无接收指令的状态下，Cortex-M3基本处于空闲状态，所有大负荷的数据读取和显示刷新全部由FPGA独立完成。该架构特点从某种程度上确保了系统的健壮性和抗干扰性。由于FPGA内部执行的是并行处理机制，所以Nandflash的数据读取、SDRAM的写入和RGB输出全部在1个时钟脉冲下完成，达到了快速更新图片的效果。 设备内部有4.7K字节的指令缓存区，用户主机可无等待、连续发送多条指令后退出串口程序。整个过程操作简单，程序代码量大大降低。
