常州市市民广场智能化系统设计方案书 报警系统

第二节 报警系统

1 概述 常州市民广场是一个综合性办公大楼群的广场，办公大楼群内有多个政府部门办公，其中包括政府、工商、税务等，在大楼内有很多重要区域和房间，需设置报警探测器，进行防范。因此，为保证正常的政府工作秩序，报警系统起到极为重要作用。

本报警系统工程主要对各幢大楼的出入口（楼梯出入口、电梯厅）、重要房间、小卖部、档案室以及大型会议室等重要区域设置报警点，并与安全保障系统进行联动，实现控制和报警的双向通讯。

2 用户需求分析 2.1 防盗报警系统

本防盗报警工程要求主要对各幢大楼的出入口（楼梯出入口、电梯厅）、重要房间、小卖部、档案室以及大型会议室等要害部位进行防范。

系统主机及各报警单元内分区均具有方便地布防与撤防功能，使管理人员可在短期内完成布/撤防操作。

报警系统可与闭路电视监视系统联动，也可与BA系统联动灯光照明。实现立体化的安全防范系统。

应对报警输入、输出点进行设定、编组、编制报警地图等。系统支持布防配置图。常州市市民广场智能化系统设计方案书 报警系统

根据用户的需求随时随意进行布防图的配置和修改。要求系统可接受.bmp、.dwg后缀的文件。用户可方便地拖动表示报警输入、输出端的符号和图标，将其放置在图中表示现实位置上。

控制器通讯回路自动检测。系统对控制器通讯回路自动进行检测。当通讯线路故障时，系统可自动报警。

报警系统要求具有进出安全，系统对所有操作人员可设定操作级别，级别的设定将阻止未经授权的人员的进出和控制系统。

系统考虑采用稳定性高、误报率低的设备，防止误报产生人力和物力的浪费。 3 报警系统设计 3.1 设计依据 《智能建筑设计标准》（GB/T50314-2000） 《安全防范工程程序和要求》（GA/T75-94） 《建设方终端设备耐过电压和过电流能力要求和试验方法》(YD/T870-906) 《民用建筑电气设计规范>(JGJ/T16-92) 《入侵报警工程设计规范》(GA/77-94) 《风险等级和防护级别的规定》(GA/T38-92) 《防盗报警控制器通用技术条件》(GB12663-90) 常州市市民广场智能化系统设计方案书 报警系统

甲方提供招标文件及图纸

3.2 报警系统设备的选型 目前，综观国内市场，报警技术手段逐步由传统的人防阶段向技防阶段过渡，但是各自为政，产品五花八门。系统合理性、规划性、可靠性均不是很理想，普及率很低，达不到安全防范的目的。针对这样的现状，在对报警系统方案的设计时遵循如下的原则：

采用先进、成熟及实用的技术。 系统应具有集中统一的管理能力，充分考虑管理与使用。 系统应具有开放性、可扩性、兼容性和灵活性。 系统的设计和产品的选择应国际化、标准化、规范化。 系统必须具有安全性、可靠性、容错性。 合理的性能价格比。 3.3 前端配置设计 本报警系统主要对各幢大楼的出入口（楼梯出入口、电梯厅）、重要房间、小卖部、档案室以及大型会议室等要害部位进行防范。共设置153个报警点。系统的报警点具体位置见安全保障系统的前端配置设计章节。 常州市市民广场智能化系统设计方案书 报警系统

3.4 传输、供电系统设计

报警系统报警电源信号线通过钢管、弱电沟、弱电桥架进入监控中心室。在监控中心内铺设静电地板，以地槽的形式进入电视墙和操作台。报警探测器前端线RVV4×0.5电缆，系统总线采用RVV4×1.0。

接地系统采用一点接地方式，接地点设在保安监控中心。 报警电源线（直流12伏）和信号线采用钢管、弱电沟、弱电桥架进入保安监控室。

为了便于管理，系统采用集中供电方式，由监控中心室供二路电源（报警、监控各一路）到弱电间（井）道，并引至各楼层电源箱，在电源箱中变压后给探测器供电。

3.5 报警系统设计 选用总线制传输的多防区报警控制主机，控制主机的防区采用扩充式防区设计，采用总线制传输方式，由于回路过长，在回路上配置总线延伸器，总线回路可以使有效控制长度增加到1220米左右。报警主机通过辅助设备继电器箱输出报警联动开关信号，满足与闭路电视监控系统、一卡通系统的门禁子系统的联动要求。报警主机需留有空余防区作为备用。

系统报警主机采用2台美国安定宝VISTA-120报警主机，15台6148CH的控制键盘。前端所有报警探测器全部接入报警主机，由报警主机对前端报警检测信号进行分析，而各个功能区域的管理人员通过控制键盘对相应地区的报警点进行布撤防。当报警发生后，通过报警联动箱(3个32路的报警触点)控制数字硬盘录像机联动录像、常州市市民广场智能化系统设计方案书 报警系统

再通过JAVELIN矩阵主机的报警联动（在对应的监视器上显示报警区域的图像）、同时利用Quest ALL5.0 控制软件的安保综合软件（JO8NS5网络版）在多媒体图形工作站的电子地图报警区域显示，并在计算机显示器屏幕上显示报警区域的图像（报警联动时报警区域图像显示只针对报警联动组合），通过安保综合软件与楼宇控制系统联动实现灯光联动。

前端设备 报警前端采用美国C&K公司的DT-700壁挂式报警探测器。能防止宠物引起的误报。被动红外和微波这两项信号处理专利技术，使得DT-700拥有高功效的探测性能，并免除了误报的困扰。

选用C&K的DT-700双鉴探测器。是结合C&K优良品质传统与高科技性能的防盗探测器。它采用被动红外加微波移动探测，加上内置之微处理器，综合使用多种抗干扰及先进的报警确认分析技术，有效地避免误报的产生，同时降低了普通双技术探测器漏报的可能性。其性能指标如下：

采用微波技术，比常规探头灵敏度大大提高,且穿透墙壁误报的可能降低了数倍。 微处理控制提供人性化智能报警分析功能。微处理器不仅仅分析从两种探测技术探测来的信号波形，还对两种信号之间的时间关系进行分析，以消除低频干扰引起的误报。

采用软件对信号进行分析环境自学习功能，对大多数干扰信号均可作出正确判断避免误报的产生。 常州市市民广场智能化系统设计方案书 报警系统

外壳和天花板防拆开关保护。

微波频率：中心频率为10.525GHz , 根据情况可调 探测范围：直径15米区域，安装高度界于2.4—4.5米 报警继电器：励磁C型，125 mA(最大)，30VDC（最大） 抗辐射干扰：10MHz—1000MHz , 30V/M 报警控制中心： 4297总线延伸器： 所需总线回路长度超过最大允许长度（1220M），就需要一个4297接到第一个回路末端以延伸回路；

总线回路电流消耗超过64mA(VISTA120为128mA)，则用4297可提供额外128mA的电流；

连到总线回路，用辅助电流输出提供能量； 可选择延伸回路是否和输出回路隔离，默认的是采用隔离方式，只有主机提供短路指示时才可以选用非隔离方式

报警控制中心主机： 采用美国安定宝公司的VISTA-120。可扩展到128路防区。 可以划分成8个子系统以及3个公共子系统，相当于有了8台相对独立的主机 常州市市民广场智能化系统设计方案书 报警系统

224条事件记录，可通过遥控编程下载或直接从键盘上查看

150个7级用户密码 可设置出入及周边防区响铃警示 留守及快速布防时自动旁路内部失效防区 防区特性 9个可编程基础四线制防区，3个键盘紧急按钮，挟持防区 防区9可设置响应时间10mS或350mS 防区扩展：可扩展到最多128 防区，可以使用无线或总线扩展 通讯性能 内置拨号器，报警时自动拨号报告 可存储2-4个电话号码，报警时自动向110报警中心及或指定的电话、手机、Call机拨号，具有RS232串口通信能力。

通信格式 ADEMCO 3+1/4+1，4+2 ADEMCO 4+2特快 Radionics/SESCOA 3+1/4+1，4+2 常州市市民广场智能化系统设计方案书 报警系统

ADEMCO CONTACT ID

电气性能

辅助电流：750mA，12VDC，过流保护 变压器：16.5VAC，25W 12VDC 7AH蓄电池备份 输出性能 报警输出12VDC/2A 支持最多96个继电器输出报警与CCTV系统的联动 通过报警联动模块，与矩阵主机和数字硬盘录像机报警联动录像显示。利用美国安定宝公司安保综合软件实时显示报警平面图，当报警系统中的任一路报警，软件平面图上该报警点的图标闪烁，并可将文字记录在图控计算机内便于以后查询。同时，可增加继电器组与常州市民广场的空调、照明、一卡通系统的门禁子系统联动，提高安全防范系统自动化程度。

3.6 报警系统设备清单 序号 产品名称 型号规格 品牌 产地 单位 数量

1 壁挂双鉴探测器 DT-700 C&K 美国 个

153

2 报警主机

ADEMCO VISTA-120

安定宝 美国 套 2

3 总线延伸器

4297

安定宝 美国 个 2

4 报警接口单元

4100SM

安定宝 美国 个 2

合集下载

智能安防系统设计方案

智能安防系统设计方案

智能安防系统设计方案一、引言随着科技的不断进步和人民生活水平的提高，安全问题成为社会关注的焦点之一。

为了保障人民生命财产安全，智能安防系统应运而生。

本文将探讨智能安防系统的设计方案。

二、需求分析1. 安全性需求：智能安防系统必须具备高度可靠的功能，能够及时发现和报警有关的异常情况，如入侵、火灾等。

2. 便捷性需求：智能安防系统应该具备简单易用的特点，方便用户进行操作和管理。

3. 实时性需求：系统应能够实时获取数据，并迅速做出相应的反应，确保及时处理各种紧急情况。

4. 联网性需求：系统应能够通过网络实现远程监控和管理，确保用户在任何时间、任何地点都能够掌控系统的运行情况。

三、系统构成1. 摄像头：通过高清晰度摄像头，可以实时监控各个区域的情况。

摄像头应具备夜视功能，确保在光线不足的情况下仍能获取清晰画面。

2. 入侵报警器：通过红外线传感器等技术，可以及时发现区域内的人员入侵情况，并发送报警信号给系统。

3. 火灾报警器：安装在各个关键区域，能够及时感知到火灾并发出强烈警报，防止火灾蔓延和造成更大的损失。

4. 门禁系统：通过刷卡、指纹等身份验证技术，确保只有授权人员可以进入特定区域。

5. 安防监控中心：作为整个系统的核心，负责集中管理和监控各个子系统的状态，及时响应报警信息，并向相关人员发送警报通知。

四、系统功能1. 实时监控：通过摄像头对各个区域进行实时监控，将画面传输到安防监控中心，确保对异常情况能够及时发现。

2. 报警功能：当系统检测到入侵、火灾等情况时，能够通过报警器、短信等方式及时向相关人员发送警报通知，确保紧急情况能够及时处理。

3. 记录存储：将监控录像和报警记录进行存储，为后续的安全分析和调查提供有效的依据。

4. 远程管理：用户可以通过手机、电脑等设备，实现对安防系统的远程管理，包括查看监控画面、设备状态、设置报警参数等操作。

5. 数据分析：通过对监控数据的分析和处理，提供有关安全隐患的预警和决策支持。

安防监控报警系统设计方案

安防监控报警系统设计方案

安防监控报警系统设计方案安防监控报警系统是一种结合了视频监控和报警功能的安全防护系统。

它通过安装在需要监控的区域的摄像头或其他感应器，对目标进行实时监控，并在发现异常情况时发出报警信号，以及时采取相应的措施。

以下是一个关于安防监控报警系统设计的方案。

一、硬件设备选择1.摄像头：选择高清摄像头，并考虑其拍摄角度、分辨率、灵敏度等参数，以确保能够覆盖到监控区域的所有区域，并能够清晰地录制画面。

2.传感器：根据实际需要，选择合适的传感器，如红外传感器、烟雾传感器、门磁传感器等，以便在发生异常情况时能够及时发出报警信号。

3.视频存储设备：选择高容量的硬盘或网络存储设备，以便存储大量的视频监控录像，并支持远程访问和回放功能。

4.控制中心设备：选择性能稳定、操作简便的控制中心设备，用于终端用户远程查看视频监控画面和报警信息。

二、系统架构设计1.视频监控系统：摄像头采集到的视频信号通过网线或者无线方式传输到控制中心设备，并通过控制中心软件进行实时监控和录制。

2.报警系统：传感器检测到异常情况后，通过有线或者无线方式将报警信号发送给控制中心设备，并触发报警响应动作。

3.控制中心：控制中心设备接收到视频和报警信号后，经过处理和分析，将异常事件记录下来，并通过界面显示给终端用户，同时触发警报和报警联动措施。

三、报警联动措施1.发出警报声音：控制中心设备在触发报警信号后，通过喇叭或者声音播放设备发出警报声音，以引起周围人员的注意。

3.触发物理防护措施：根据实际情况，可以设置自动触发物理防护措施，例如自动关闭门窗、启动防盗门锁等。

4.触发视频录制和远程访问：一旦发生异常情况，控制中心设备会自动触发视频录制功能，并将录制的视频存储起来，以便后续的证据查明和回放。

同时，终端用户可以通过远程访问软件查看实时监控画面，以便及时了解情况。

四、系统管理和维护1.系统管理：设置合适的权限管理机制，确保只有授权人员才能访问和管理系统，以防止未授权人员的闯入。

智能化安防系统施工设计方案

智能化安防系统施工设计方案

智能化安防系统施工设计方案一、引言随着科技的发展，智能化安防系统在各个领域得到广泛应用。

本文主要探讨智能化安防系统施工设计方案，旨在为安全管理部门和工程团队提供参考，确保施工过程顺利进行且系统功能完善。

二、系统架构设计在智能化安防系统的施工设计中，系统架构设计是关键一步。

主要包括以下几个方面：1. 摄像头部署方案根据实际需求和施工场所的特点，合理布置摄像头位置。

例如，在入口处安装高清晰度摄像头，能够清楚记录人员进出情况，并结合人脸识别技术进行身份验证。

2. 告警设备布点方案根据场所的特点和安全需求，合理选取和布置告警设备。

例如，对于有防盗需求的地方，可以配备门窗磁探测器和红外探测器，及时发出警报并记录异常行为。

3. 前端设备与后台服务器的连接方案确保前端设备和后台服务器之间的连接稳定可靠。

可采用有线或无线方式连接，根据距离和信号传输可靠性进行选择。

4. 数据存储与管理方案对于智能化安防系统来说，数据的存储和管理非常重要。

可以采用云存储技术，将数据上传至云端，确保数据安全和可靠性。

三、系统功能设计智能化安防系统的功能设计需要根据实际需求和场所特点进行灵活定制。

以下为常见的功能设计方案：1. 实时监控和录像存储功能系统能够实时监控安装摄像头覆盖的区域，并将监控画面实时传输到监控中心。

同时，系统能够将监控画面录像存储，以备后续查阅。

2. 人脸识别和身份验证功能系统可集成人脸识别技术，对进入系统覆盖区域的人员进行身份验证。

通过与数据库中的人脸信息进行对比，确保只有授权人员能够进入。

3. 告警功能系统具备异常行为识别功能，当发现异常行为，如越界、闯入等情况，能够及时发出警报并通知相关人员。

4. 数据分析与统计功能通过对系统中的数据进行分析和统计，能够提供有关人员流动情况和安全事件发生的统计数据。

这有助于安全管理部门进行决策和安全评估。

四、施工流程和注意事项在智能化安防系统的施工过程中，需要按照以下流程进行，并注意以下事项：1. 施工流程（1）需求调研和系统设计：充分了解用户需求，制定系统设计方案。

XX广场智能化设计方案

XX广场智能化设计方案

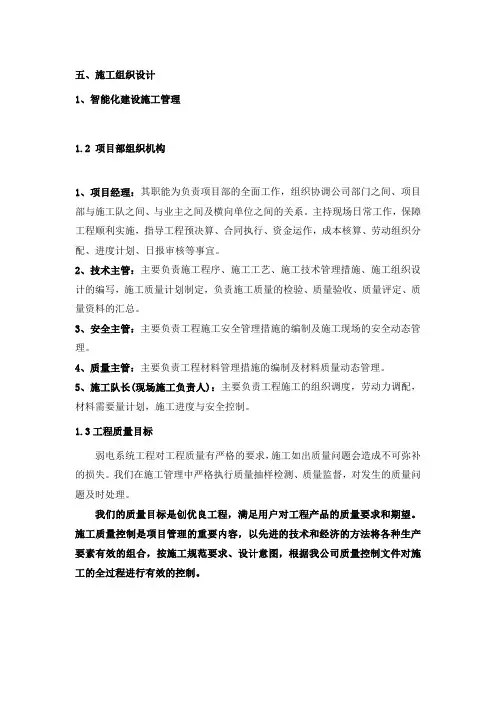

五、施工组织设计1、智能化建设施工管理1.2 项目部组织机构1、项目经理：其职能为负责项目部的全面工作，组织协调公司部门之间、项目部与施工队之间、与业主之间及横向单位之间的关系。
