LTE基站传输带宽配置分析LTE基站传输带宽配置分析随着4G网络的快速发展，新建基站、双层网小区以及开通CA功能的小区大量入网，更多的小区，更快的速率意味着对传输带宽的要求更高。
而无线基站传输带宽要求的不同，也决定了对传输网络规划建设要求的不同。
本文主要从江苏现网传输资源配置情况及集团要求的依据出发，分析在现网传输资源配置情况下，小区及用户LTE速率能力。
一、峰值传输带宽计算根据TD-LTE的网络架构，E-NodeB基站的总传输带宽需求包括S1用户平面的业务数据带宽需求、S1控制平面的信令传输带宽需求、X2用户平面的业务数据带宽需求和X2控制平面的信令传输带宽需求几部分。
具体计算公式为：E-NodeB总带宽需求=（S1用户平面带宽需求+X2用户平面带宽需求）×扇区数＋S1控制平面带宽需求+ X2控制平面带宽需求＋其他开销带宽其中：●S1用户平面的业务数据带宽需求与小区吞吐量相关，可以用（扇区吞吐量×扇区数）来表示，对于峰值传输带宽计算时，扇区吞吐量采用峰值传输速率进行计算●X2用户平面的业务数据带宽需求与小区中同时切换的用户数及每用户平均需要转发的数据量相关●切换时的X2用户平面流量较少。
同时如果用户在切换时，流量从X2接口走，则不占用S1接口，因此总的S1+X2流量不变。
●S1控制平面带宽需求约为1Mbps●设一个基站与另一个基站的X2接口信令带宽约64kbps，一个基站与邻近16个基站有X2连接，X2控制平面的带宽需求总共约1Mbps流量●其他开销带宽每个厂家不一样，可以按照5%计算从上面的公式可知，要计算基站的峰值传输带宽，需要计算单小区的峰值速率。
对于20MHz带宽，调制方式为64QAM的情况下，每一个子帧时隙单流承载bit数为：RB总数×[每RB的子载波数×(子帧内符号数 - 控制符号数) - RS数] ×调制阶数×码率=71280bit；每一个DwPTS时隙单流承载业务bit数为：RB总数×[每RB的子载波数×(DwPTS内符号数 - 控制符号数) - RS数]×调制阶数 *码率=47520bit ；这样，若3:1时隙配比，2×2 MIMO，则20MHz带宽单小区下行峰值带宽为104.544Mbps。
TD-LTE无线参数规划指导书目录TD-LTE无线参数规划指导书 (1)1.引言 ............................................................................................................. 错误！未定义书签。
1.1编写目的............................................................................................... 错误！未定义书签。
1.2预期读者和阅读建议........................................................................... 错误！未定义书签。
1.3文档约定............................................................................................... 错误！未定义书签。
2.无线参数规划 (2)2.1频率规划 (2)2.1.1频率组网方案 (2)2.1.2频段与绝对频点号 (3)2.1.3频率规划原则 (6)2.1.4现网常用配置 (7)2.2时隙配比规划 (8)2.2.1帧结构 (8)2.2.2上下行时隙规划 (9)2.2.3特殊子帧时隙规划 (10)2.2.4 TD-LTE与TD-SCDMA帧时隙共存方案 (10)2.2.5 TD-LTE时隙配置原则 (12)2.2.6现网常用配置 (13)2.3功率规划 (14)2.3.1 LTE小区功率规划 (14)2.3.2各信道功率偏置 (14)2.3.3 TDL和TDS双模协同功率规化 (16)2.3.4现网常用配置 (16)2.4邻区规划 (16)2.4.1LTE邻区规划原则 (16)2.4.2现网设备能力 (17)2.5PCI规划 (17)2.5.1PCI规划约束条件 (17)2.5.2PCI规划原则 (18)2.6 E NB ID规划 (18)2.7本地C ELL ID及小区ID规划原则 (19)2.8ECGI规划 (19)2.9TA规划 (19)2.9.1 TA及TAlist区域规划原则 (19)2.9.2 LTE系统TA list规划结果 (20)2.9.3 TAC 编号规则 (21)2.9.4 现网TA配置 (22)2.10传输规划 (22)2.10.1 传输带宽规划 (22)2.10.2 VLAN规划 (24)2.10.3 IP地址规划 (24)2.11PRACH规划 (25)2.11.1Preamble格式规划 (25)2.11.2 PRACH配置索引配置原则 (27)2.11.3 ZC根序列规划 (27)2.11.4 现网常用配置 (30)2.无线参数规划2.1 频率规划2.1.1频率组网方案LTE频率规划的工作，就是将可用的频谱资源如何划分，可用频谱资源划分为多少可用频点，相邻频率带宽交叠带来的干扰评估，如何考虑小区间干扰的问题等。
下表为在LTE路测中，特别是初学者在单站验证中，需求知道的一些常用参数列表。
▊PCI:在RRC Connection Reconfiguration信令消息，如下图：如上图所示：PCI：16▊频段：在System Information Block type1（SIB 1）SIB 1消息主要携带PLMN网络标识、小区驻留、cellbarrde、小区重选等信息如上图所示：频段为39，F频段（1880MHZ~1920MHZ）▊主频点:在RRC Connection Reconfiguration信令消息，如下图：如上图所示：主频点为38350▊小区带宽：在Master Informationblok消息看小区带宽，如下图所示：DL_Bandwidth系统带宽，范围enumerate(1.4M(6RB)，3M(15RB)，5M(25RB)，10M(50RB)，15M(75RB)，20M(100RB))，对应配置值0-5，上图为5，对应的系统带宽为20M（100RB）。
▊根序列：在RRC Connection Reconfiguration根序列是在PRACH配置下，范围（0-837），产生64个前缀序列的逻辑根序列的起始索引号如上图所示：根序列为508。
▊子帧配比：在System Information Block type1（SIB 1）查看子帧配比如上图所示：子帧配比SA2，实际配比为3:1▊特殊子帧配比：在System Information Block type1（SIB 1）查看特殊子帧配比如上图所示：特殊子帧配比SSP5，实际配比为3：9：2▊RsPower(参考信号):在System Information查看:PDSCH- referencesignalpower为单个RE的参考信号的功率（绝对值），D=(P+60)*10，取值范围(-60…50) Step:0.1,单位dBm，如上图值为6，实际功率值为15/10-60=-58.5dBm。
LTE基站系统的PCI自配置技术研究朱晓光;江华【摘要】PCI(物理扇区标识)是LTE(long term evolution,长期演进)的重要无线参数,影响LTE网络规划和网络性能.主要讨论了LTE基站系统的PCI自配置技术,包括实现自配置功能的自组织网络架构、实现流程和PCI资源规划及分配策略.通过LTE基站系统的PCI自动配置,提高LTE网络的部署效率,提升LTE网络系统性能,减少人工规划和操作.【期刊名称】《电信科学》【年(卷),期】2014(030)007【总页数】5页(P130-134)【关键词】物理扇区标识;自配置;自组织网络;LTE基站系统【作者】朱晓光;江华【作者单位】中兴通讯股份有限公司深圳518057;中兴通讯股份有限公司深圳518057【正文语种】中文1 引言近20年来，移动通信技术不断演进，从模拟到数字、从电路域到分组域、从2G 到4G，已经从窄带技术演进到了移动宽带技术，这主要来自移动互联网飞速发展的大时代背景需求的推动，移动用户已经不满足传统的语音和短信等电信服务，移动互联网成为新的移动服务热点。
根据中国互联网络信息中心报告，截至2013年12月，我国手机网民规模达5亿人。
为此，从用户的角度看，提出了越来越高的用户体验需求；从技术的角度看，要不断通过引入新技术增加移动传输带宽，并通过简化系统架构降低时延；从运营商的角度看，要及时部署移动新技术，创造新的增长点，同时降低运维成本。
这几年，我国三大运营商已经开始紧锣密鼓地部署4G网络。
蜂窝移动通信技术演进到第4代移动宽带LTE阶段后，空口传输采用OFDM （orthogonal frequency division multiplexing，正交频分复用）技术进行蜂窝组网，并通过使用PCI（physical cell identity，物理扇区标识）来标识扇区，其功能是区分扇区，并作为信道扰码器输入的一部分，进行信道隔离，但PCI的取值范围仅是1～504，而LTE网络中的扇区数量通常要远远大于504，因此必须通过复用机制来为新eNB（evolution node B）分配PCI资源，其分配原则是LTE 同频组网时，相邻扇区PCI值必须不同，否则会有邻区干扰；LTE异频组网时，相邻扇区PCI可以相同。

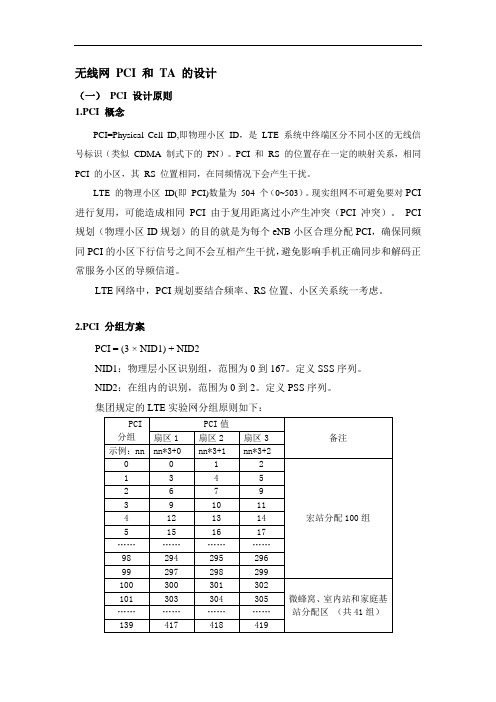

无线网PCI 和TA 的设计（一）PCI 设计原则1.PCI 概念PCI=Physical Cell ID,即物理小区ID，是LTE 系统中终端区分不同小区的无线信号标识（类似CDMA 制式下的PN）。
