跨交换机划分vlan实验报告

格式：docx
大小：20.87 KB
文档页数：17

跨交换机划分vlan实验报告篇一：交换机与VLAN的配置实验报告交换机与VLAN的配置实验报告一、实验目的1. 了解VLAN的作用及其分类。

2. 了解VLAN数据帧的格式。

3. 理解三层交换的原理。

(选作)4. 理解生成树协议STP的作用。

5. 掌握划分VLAN的方法。

6. 跨交换机的VLAN配置方法。

（选作）二、实验内容(1)验证并观察广播风暴，并通过STP解决。

(2)划分VLAN并实现不同VLAN之间的互通。

三、实验原理（1）VLAN原理虚拟LAN(Virtual Local Area Networks，VLAN）是一个在物理网络上根据用途，工作组、应用等来逻辑划分的局域网络，是一个广播域，与用户的物理位置没有关系。

VLAN 中的网络用户是通过LAN交换机来通信的。

同一个VLAN中的所有成员共同拥有一个VLAN ID，组成一个虚拟局域网络；同一个VLAN中的成员均能收到同一个VLAN中的其他成员发来的广播包，但收不到其他VLAN中成员发来的广播包；不同VLAN成员之间不可直接通信，需要通过路由支持才能通信，而同一VLAN中的成员通过VLAN交换机可以直接通信，不需路由支持。

（2）VLAN间通信①MAC地址静态登记方式②帧标签方式③虚连接方式④路由方式（3）VLAN交换机的互联接入链路；中继链路；混合链路四、实验环境Quidway S3928 一台，Quidway S2403一台，计算机4台，Cosole线4条，标准网线6根五、实验步骤1、按照上图连接设备，为交换机划分VLAN。

命令为：sysSystem View: return to User View with Ctrl+Z.[Quidway]sysname S1[S1]vlan 2[S1-vlan2]port e 0/1 to e 0/5[S1-vlan2]vlan 3[S1-vlan3]port e 0/3 to e 0/7[S1-vlan3]q2、设置各台pc机的ip地址，分别为:Pca:192.168.10.9 pcb:192.168.10.1 pcc:192.168.10.3 pcd:192.168.10.43、验证同一VLAN中的两台计算机能否通信，不同计算机之间的计算机能否通信，并将结果记录在表3-1中。

通过在一台交换机上划分VLAN，并用ping命令测试在同一VLAN和不同VLAN中设备的连通性，验证了在交换机上划分VLAN的作用。

学会怎样用命令语言划分VLAN。

七、思考题1、步骤5中，VLAN2内的主机可以相互通信，VLAN2与VLAN3内的主机不能相互通信。

请解释为什么？答：因为虚拟LAN是一个在物理网络上根据用途，工作组、应用等来逻辑划分的局域网络，是一个广播域，与用户的物理位置没有关系。

VLAN中的网络用户是通过LAN交换机来通信的。

同一个VLAN中的所有成员共同拥有一个VLAN ID，组成一个虚拟局域网络；同一个VLAN中的成员均能收到同一个VLAN中的其他成员发来的广播包，但收不到其他VLAN 中成员发来的广播包；不同VLAN成员之间不可直接通信，需要通过路由支持才能通信，而同一VLAN中的成员通过VLAN 交换机可以直接通信，不需路由支持。

2、简述交换机工作原理，并与HUB进行比较答：交换机是一种基于MAC地址识别，能完成封装转发数据包功能的网络设备。

交换机可以“学习”MAC地址，并把其存放在内部地址表中，通过在数据帧的始发者和目标接收者之间建立临时的交换路径，使数据帧直接由源地址到达目的地址。

而集线器的工作原理很类似于现实中投递员的工作，投递员只是根据信封上的地址传递信件，并不理会信的内容以及收信人是否回信，也不管是否收信人由于某种原因而没有回信，而导致发信人着急。

唯一不同的就是投递员在找不到该地址时会将信退回，而 HUB不管退信，仅仅负责转发而已。

篇二：交换机基本配置及VLAN配置实验报告实验一交换机基本配置及VLAN配置【实验名称】交换机基本配置及虚拟局域网VLAN 【实验类型】验证性实验【实验学时】 2学时【实验任务】1. 了解实验室的配置和设备连接方法。

2. 熟练掌握交换机的登录、交换机命令行各种操作模式、区别以及模式之间的切换。

3. 了解、掌握交换机基本命令的操作。

4. 熟练掌握单交换机的VLAN配置。

5. 掌握多交换机的VLAN配置。

一、掌握交换机的基本使用方法【基本原理】1、交换机的管理方法简述交换机的管理方式基本分为两种：带内管理和带外管理。

带外管理是通过交换机的Console口管理交换机，不占用交换机的网络接口，特点是需要使用配置线缆，近距离配置。

第一次配置交换机时必须利用Console端口进行配置。

带内管理是占用交换机的一个通信接口，通过telnet方式管理交换机，可以远距离配置。

交换机管理主要通过命令行完成。

交换机的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、端口模式等几种。

各种模式提供一组命令，实现特定的一组功能。

第一级，用户模式：进入交换机后得到的第一个操作模式，该模式下可以简单查看交换机的软、硬件版本信息，并进行简单的测试。

第二级，特权模式：由用户模式进入的下一级模式，该模式下可以对交换机的配置文件进行管理，查看交换机的配置信息，进行网络的测试和调试等。

第三级，全局配置模式：由特权模式进入的下一级模式，该模式下可以配置交换机的全局性参数（如设备名、登录时的描述信息等）。

第四级，全局配置模式下有多个并列的子模式，分别对交换机具体的功能进行配置。

如，端口模式：对交换机的端口进行参数配置。

VLAN描述：对交换机的VLAN进行参数配置。

设，交换机名称为switch，各种模式的提示符和进入方式小结如下表： Exit命令：退回到上一级操作模式。

End命令是指用户从特权模式以下级别直接返回到特权模式。

注意区别每个操作模式下可执行的命令种类，交换机不可以跨模式执行命令。

2、交换机命令行支持以下功能（见实验步骤）1) 获取帮助信息：？2) 命令的简写：输入前几个字符3) 命令的自动补齐：按Tab键4) 命令的快捷键功能：Ctrl+z：退回到特权模式Ctrl+c：终止当前操作等【实验设备】Cisco Packet Tracer:3台计算机和1台交换机【实验步骤】1. 进入特权模式Switch>enSwitch#2. 显示交换机上的VLAN配置Switch#show vlan !显示交换机已有的VLAN配置，这些VLAN!含有哪些端口3. 进入全局配置模式Switch#configure terminalSwitch(config)#4. 配置交换机的名字为S2 Switch (config)# hostname S2 ！交换机名称的有效字符是22个。

5. 交换机以太网端口的设置S2(config)#interface fastethernet 0/1！进入交换机F0/1的端口模式S2(config-if)# speed 10 ！配置端口速率为10MS2(config-if)# duplex half ！配置端口的双工模式为半双工S2(config-if)# no shutdown ！开启该端口，端口可以转发数据了 S2(config-if)#exit！退回到上一级操作模式或 S2(config-if)#end ！直接退回到特权模式6. 交换机命令行使用技巧的练习命令简写或自动补齐时，要求所简写的字母必须能够唯一区别该命令。

如conf可以代表configure，但co无法代表configure，因为co开头的命令有两个copy和configure，设备无法区别。

S2> ? ！显示当前模式下所有可执行的命令 S2# co? ！显示当前模式下所有以CO开头的命令 S2# copy ?！显示copy 命令后可执行的参数 S2#conf ter！命令的简写，该命令代表S2(config)#configure terminal S2#conf （按键盘的TAB键）！命令的自动补齐 S2#configure7. 交换机命令行的练习(注意在哪个操作模式的命令): S2#show version ！查看交换机的版本信息S2#show interface fastethernet 0/6！查看以太网端口0/6的端口信息 S2#show mac-address-table！查看交换机的MAC地址表二、单交换机的VLAN配置【基本原理】VLAN（Virtual Local(本文来自：小草范文网:跨交换机划分vlan 实验报告) Area Network，虚拟局域网）是指在一个物理网段内进行逻辑的划分，划分成若干个VLAN，每个VLAN具备一个物理网段所具备的特性，即：相同VLAN内的用户机可以互相直接访问，不同VLAN间的用户机之间互相访问必须经由路由设备进行转发，广播数据包只可以在本VLAN内进行传播(如ARP请求包)，不能传输到其他VLAN中。

VLAN的设置不受物理位置的限制，可以进行灵活的划分。

一台交换机划分为多个VLAN，逻辑上是是多个交换机。

Port Vlan是实现VLAN的方式之一，Port Vlan是按照交换机的端口进行划分的VLAN，一个端口只能属于一个VLAN。

【实验设备】在Cisco Packet Tracer中，各使用交换机1台、计算机3台，直连线3条。

【实验网络拓扑】假设计算机H1、H2和H3连接在一台交换机的不同端口上，允许H1和H2通信，并与H3隔离。

此时就需要给交换机划分二个不同的VLAN，H1和H2在同一个VLAN。

H1H2 F0/5F0/8 VLAN 10 VLAN 10 2950-24交换机S2 F0/15 H3图 1 实验网络拓扑(没有包含网管机）说明：如果本实验台有计算机故障，可以去掉H2。

【实验前准备】1．用户机IP地址的规划：自行设计。

要点是同一个网络或VLAN的用户机的网络号相同；建议：实验网络不要使用192.168.200.0的网络号。

2．规划使用网络设备（交换机）的哪些端口；3．规划具体的实验网络，画好拓扑图，标注所使用的用户机的IP地址、交换机的端口号等参数。

端口号、VLAN的编号与名字也可以自己选定。

实验时，按照拓扑图进行网络的连接。

4．设计好测试用的表格，便于记录实验过程和结果。

【实验步骤】1. 完成实验网络的物理连接、网管机的配置和进入网管窗口，过程同上。

2. 用户机的设置1) 根据你的实验规划设置IP地址3. 暂时不设置VLAN，用户机使用Ping命令测试：H1、H2、H3之间哪些用户机可以通信？为什么？结果：都可以相互通信；原因：因为未对交换机配置时默认所有端口在vlan1中；4. 网管机创建VLAN，并显示交换机上的VLAN配置。

实验3跨交换机划分虚拟局域网VLAN

实验3跨交换机划分虚拟局域网VLAN【实验名称】跨交换机划分虚拟局域网VLAN【实验目的】理解VLAN如何跨交换机实现【背景描述】假设某企业有2个主要部门：销售部和技术部，其中销售部门的个人计算机系统分散连接在2台交换机上，他们之间需要相互进行通信，销售部和技术部也需要进行相互通讯，现要在交换机上做适当配置来实现这一目标。

不同交换机之间的相同vlan通过trunk可以通讯，不同vlan的流【实验拓扑】vlan 20 Tech nical【实验步骤】第一步：在交换机Switch A上创建Vlan 10，并将Switch A#configure terminalSwitch A(config)#vlan 10Switch A(config-vlan)#name salesSwitch A(config-vlan)#exit !Switch A(con fig)# in terface range fastether net 0/1-8Switch A(config-if)#switchport access vlan 10Switch A(config-if)#exit !第二在交换机Switch A上创建Vlan 20，并将f0/9-16 端口划分到Vlan 20中。

Switch A(config)# vlan 20 vlan 20!创建Vlan 20 。

Switch A(config-vlan)# name technical nametechnic ！将Vlan 20 命名为technical。

Switch A(config-vlan)# exit exitvlan 10SalesPC2SwitchAFO/5F0/15F0/20F0/20SwitchBF0/5PC3vlan10 Sales 【实现功能】量不可以通讯【实验设备】S2126G (2 台)fO/1-8 端口划分到Vlan 10中。

!进入全局配置模式。

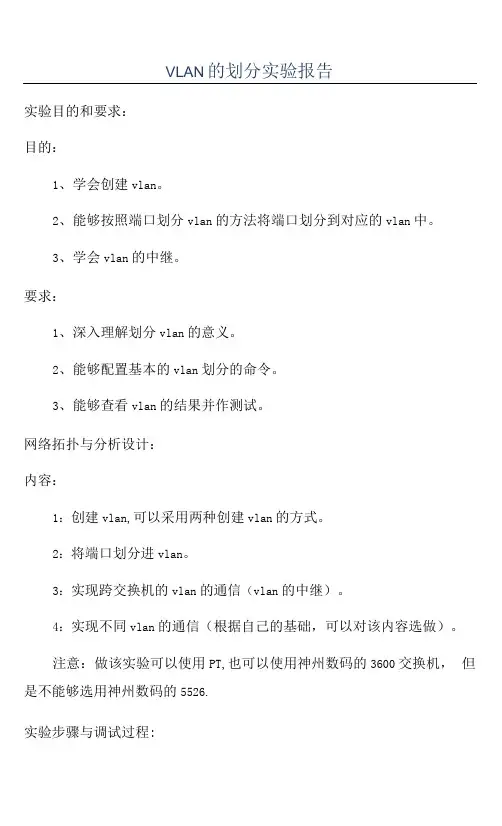

VLAN的划分实验报告

VLAN的划分实验报告实验目的和要求：目的：1、学会创建vlan。

2、能够按照端口划分vlan的方法将端口划分到对应的vlan中。

3、学会vlan的中继。

要求：1、深入理解划分vlan的意义。

2、能够配置基本的vlan划分的命令。

3、能够查看vlan的结果并作测试。

网络拓扑与分析设计：内容：1：创建vlan,可以采用两种创建vlan的方式。

2：将端口划分进vlan。

3：实现跨交换机的vlan的通信（vlan的中继）。

4：实现不同vlan的通信（根据自己的基础，可以对该内容选做）。

注意：做该实验可以使用PT,也可以使用神州数码的3600交换机，但是不能够选用神州数码的5526.实验步骤与调试过程:L 打开Cisco Packet tracer,拖入一个路由器Routeri,两个交换机SwitchK Switch2,八个 PC 机 PC1-PC8, PC1-PC4 用 Copper Straight- Through 线分别连接 Switchl 的 F0/0-F0/4 口，PC5-PC8 用 Copper straight-through 线分别连接 Switch2 的 F0/0-F0/4 口，Switchl 与 Switch2 用 Copper Cross-Over 线连接，路由器 Routeri 用 Copper Straight-Through 连接Switchl 的F0/24 口，建立完整的网络拓扑；。

2 .点击 PC 、进入 Desktop 设置 IP, PCI (IP Address 192. 168. 0. 2 Subnet Mask 255. 255. 255. 0Subnet Mask 255. 255. 255. 0Subnet Mask 255. 255. 255. 0Subnet Mask 255. 255. 255. 0Default Gateeway 192. 168. 1.1) ；PC4 (IPAddress 192. 168. 1.3 Subnet Mask 255. 255. 255. 0Default Gateeway 192. 168. 1.1)Subnet Mask 255. 255. 255. 0PC5 (IP Address 192. 168. 0.4 Default Gateeway 192.168.0.1)Subnet Mask 255. 255. 255. 0PC6 (IP Address 192. 168. 0.5 Default Gateeway 192.168.0.1)Subnet Mask 255. 255. 255.0 PC7 (IP Address 192. 168. 1.4 Default Gateeway 192.168.1.1)Default Gateeway 192.168.1.1)PC8 (TP Address 192. 168. 1.5Default Gateeway 192. 168. 1.1)；。

跨交换机vlan配置与管理实验报告

实验报告1.实验目的：（1）实现跨交换机之间vlan计算机与计算机之间的通信。

（2）规划拓扑图，配置不同vlan，对vlan进行管理。

（3）通过模拟器实验，对vlan的进一步理解。

2.实验环境：3台CISCO1912交换机，6-9台PC机。

3.实验要求：在3台交换机构建3组VLAN。

4.实验步骤：(1)、规划：各设备之间的接口；PC的IP地址、子网掩码、网关的设置；要求各位用表格的形式表现。

Sw1:vlan 10,vlan 20,vlan 30 Sw2:vlan 10,vlan 20,vlan 30 SW3:vlan 20,vlan 30(2)、建立拓扑图：(3)、配置PC：验证连通性。

A、首先：配置pc1的ip地址、子网掩码、网关：同理配置其它pc机的ip地址、子网掩码、网关。

B、验证pc之间的连通性: 所有的pc机都能ping通。

默认情况下交换机的每个接口都默认的划分到vlan 1里面的，属于同一个局域网，所以所有连接在交换机上的计算机通信。

进入交换机中，查询VLAN(了解当交换机的配置)和硬件地址列表(了解每个接口所连接的PC机是否正常)。

（二个内容抓图）查询VLAN(了解当交换机的配置)和硬件地址列表:Vlan:列表交换机sw1硬件列表：（3）创建vlan 10,20,30 ：sw1:switch 1>enableswitch 1#config terminalswitch 1(config)#vlan 10switch 1(config)#vlan 20switch 1(config)#vlan 30同理：按照规划配置好各个交换机上的vlan 编号。

看结果：show vlan配置：同理将其它交换机按拓扑图进行设置。

在不同的交换机上，为什么同一个VLAN要求名字相同的？（结合P99VLAN帧数据结构：VID）因为在以太网的帧格式中插入了vlan标记，前两个字节0x8100称为IEEE 802.1Q标记类型，就知道了插入的是vlan标记。
