【物理】2010年物理重点难点专练专题8：电场与磁场11

2010年全国统一高考物理试卷（全国卷Ⅱ）一、选择题（共8小题，每小题6分，满分48分）1．（6分）原子核Z A X与氘核12H反应生成一个α粒子和一个质子．由此可知（）A．A=2，Z=1B．A=2，Z=2C．A=3，Z=3D．A=3，Z=2 2．（6分）一简谐横波以4m/s的波速沿x轴正方向传播．已知t=0时的波形如图所示，则（）A．波的周期为1sB．x=0处的质点在t=0时向y轴负向运动C．x=0处的质点在t=s时速度为0D．x=0处的质点在t=s时速度值最大3．（6分）如图，一绝热容器被隔板K 隔开a、b两部分．已知a内有一定量的稀薄气体，b内为真空．抽开隔板K后，a内气体进入b，最终达到平衡状态．在此过程中（）A．气体对外界做功，内能减少B．气体不做功，内能不变C．气体压强变小，温度降低D．气体压强变小，温度不变4．（6分）在雷雨云下沿竖直方向的电场强度为104V/m，已知一半径为1mm 的雨滴在此电场中不会下落，取重力加速度大小为10m/s2，水的密度为103kg/m3．这雨滴携带的电荷量的最小值约为（）A．2×10﹣9C B．4×10﹣9C C．6×10﹣9C D．8×10﹣9C5．（6分）如图，空间某区域中有一匀强磁场，磁感应强度方向水平，且垂直于纸面向里，磁场上边界b 和下边界d水平．在竖直面内有一矩形金属线圈，线圈上下边的距离很短，下边水平．线圈从水平面a开始下落．已知磁场上下边界之间的距离大于水平面a、b之间的距离．若线圈下边刚通过水平面b、c（位于磁场中）和d时，线圈所受到的磁场力的大小分别为F b、F c和F d，则（）A．F d＞F c＞F b B．F c＜F d＜F b C．F c＞F b＞F d D．F c＜F b＜F d 6．（6分）图中为一理想变压器，其原线圈与一电压有效值不变的交流电源相连：P为滑动头．现令P从均匀密绕的副线圈最底端开始，沿副线圈匀速上滑，直至白炽灯L两端的电压等于其额定电压为止．用I1表示流过原线圈的电流，I2表示流过灯泡的电流，U2表示灯泡两端的电压，N2表示灯泡消耗的电功率（这里的电流、电压均指有效值：电功率指平均值）．下列4个图中，能够正确反映相应物理量的变化趋势的是（）A．B．C．D．7．（6分）频率不同的两束单色光1和2 以相同的入射角从同一点射入一厚玻璃板后，其光路如图所示，下列说法正确的是（）A．单色光1的波长小于单色光2的波长B．在玻璃中单色光1的传播速度大于单色光2的传播速度C．单色光1通过玻璃板所需的时间小于单色光2通过玻璃板所需的时间D．单色光1从玻璃到空气的全反射临界角小于单色光2从玻璃到空气的全反射临界角8．（6分）已知地球同步卫星离地面的高度约为地球半径的6倍．若某行星的平均密度为地球平均密度的一半，它的同步卫星距其表面的高度是其半径的2.5倍，则该行星的自转周期约为（）A．6小时B．12小时C．24小时D．36小时二、解答题（共5小题，满分72分）9．（5分）利用图中所示的装置可以研究自由落体运动．实验中需要调整好仪器，接通打点计时器的电源，松开纸带，使重物下落．打点计时器会在纸带上打出一系列的小点．（1）为了测试重物下落的加速度，还需要的实验器材有．（填入正确选项前的字母）A．天平B．秒表C．米尺（2）若实验中所得到的重物下落的加速度值小于当地的重物加速度值，而实验操作与数据处理均无错误，写出一个你认为可能引起此错误差的原因：．10．（13分）（1）为了探究平抛运动的规律，某同学采用图示的装置进行实验，他用小锤打击弹性金属片，金属片把A球沿水平方向弹出，同时B球松开，自由下落，由此实验结果可以得出的结论是若增大打击金属片的力度，上述结论将（填“不”或”仍然”）成立．（2）．用螺旋测微器（千分尺）测小球直径时，示数如图甲所示，这时读出的数值是mm；用游标卡尺（卡尺的游标有20等分）测量一支铅笔的长度，测量结果如图乙所示，由此可知铅笔的长度是cm．（3）一热敏电阻R T放在控温容器M内：A为毫安表，量程6mA，内阻为数十欧姆；E为直流电源，电动势约为3V，内阻很小；R为电阻箱，最大阻值为999.9Ω；S为开关．已知R T在95℃时阻值为150Ω，在20℃时的阻值约为550Ω．现要求在降温过程中测量在95℃～20℃之间的多个温度下R T的阻值．（a）在图中画出连线，完成实验原理电路图（b ）完成下列实验步骤中的填空①依照实验原理电路图连线②调节控温容器M内的温度，使得R T温度为95℃③将电阻箱调到适当的初值，以保证仪器安全④闭合开关．调节电阻箱，记录电流表的示数I0，并记录．⑤将R T的温度降为T1（20℃＜T1＜95℃）；调节电阻箱，使得电流表的读数，记录．⑥温度为T1时热敏电阻的电阻值R T1=．⑦逐步降低T1的数值，直至20℃为止；在每一温度下重复步骤⑤⑥11．（15分）如图，MNP为竖直面内一固定轨道，其圆弧段MN与水平段NP 相切于N、P端固定一竖直挡板．M相对于N的高度为h，NP长度为s．一木块自M端从静止开始沿轨道下滑，与挡板发生一次完全弹性碰撞后停止在水平轨道上某处．若在MN段的摩擦可忽略不计，物块与NP段轨道间的滑动摩擦因数为μ，求物块停止的地方与N点距离的可能值．12．（18分）小球A和B的质量分别为m A和m B，且m A＞m B．在某高度处将A和B先后从静止释放．小球A与水平地面碰撞后向上弹回，在释放处的下方与释放处距离为H的地方恰好与正在下落的小球B发生正碰．设所有碰撞都是弹性的，碰撞时间极短．求小球A、B碰撞后B上升的最大高度．13．（21分）图中左边有一对平行金属板，两板相距为d，电压为U；两板之间有匀强磁场，磁感应强度大小为B0，方向平行于板面并垂直于纸面朝里。

书利华教育网 您的教育资源库2010届高三物理第一轮复习电场、恒定电流、磁场、电磁感应综合训练题（一）一、选择题（共36分）1、如图所示，在真空中有两个正点电荷，分别置于P、Q两点，P处点电荷的电荷量大于Q处点电荷的电荷量，A、B为P、Q连线的中垂线上的两点，现将一负电荷q由A点沿中垂线移动到B点，在此过程中，下列说法正确的是（）A、q的电势能逐渐减小；2、下面图中A球系在绝缘细线的下端，B球固定在绝缘平面上，它们带电的种类以及位置已在图中标出。

A球能保持静止的是（）3、在如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用∆I、∆U1、∆U2和∆U3表示，下列比值正确的是（）A．U1/I不变，∆U1/∆I不变 B．U2/I变大，∆U2/∆I变大C．U2/I变大，∆U2/∆I不变 D．U3/I变大，∆U3/∆I不变4．如图所示，在Oxyz坐标系所在的空间中，可能存在着匀强电场E或匀强磁场B，也可能两者都存在。

现有一质量为m、电荷量为q的正点电荷沿z轴正方向射入此空间，发现它做速度为v0的匀速直线运动。

若不计此点电荷的重力，则下列关于电场E和磁场B的分布情况中有可能的是（）A．E≠0，B＝0，且E沿z轴正方向或负方向 B．E=0，B≠0，且B沿x轴正方向或负方向C．E≠0，B≠0，B沿x轴正方向，E沿y轴正方向D．E≠0，B≠0，B沿x轴正方向，E沿y轴负方向B、q的电势能逐渐增大；C、q的电势能先增大后减小；D、以上均不正确；ε第3题第4题第5题书利华教育网 您的教育资源库书利华教育网 您的教育资源库5．如图所示，在水平放置的平行板电容器之间，有一带电油滴P处于静止状态，若从某时刻起，油滴所带的电荷开始缓慢减小，为维持该油滴仍处于静止状态，可采取下列哪些措施（）A．其他条件不变，使电容器两极板缓慢靠近B．其他条件不变，使电容器两极板缓慢远离C．其他条件不变，将变阻器的滑片缓慢向左移动D．其他条件不变，将变阻器的滑片缓慢向右移动6．如图所示，在两个电量都为+Q的点电荷A、B的连线上有a、c两点，在连线的中垂线上有b、d两点，a、b、c、d都与连线的中点o等距。

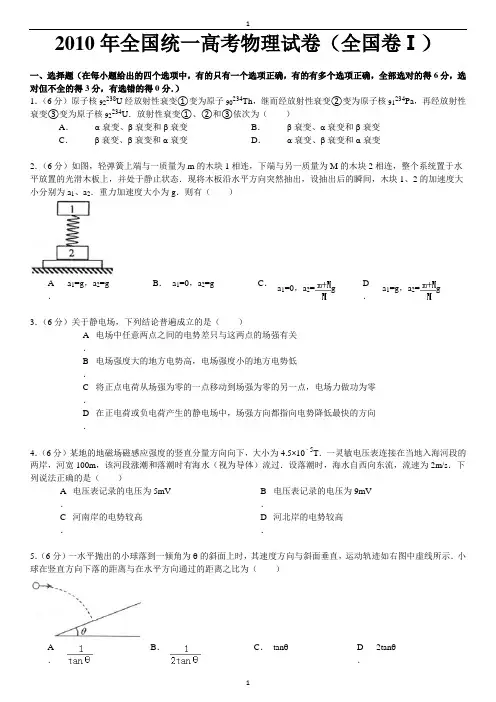

12010年全国统一高考物理试卷（全国卷Ⅰ）一、选择题（在每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得6分，选对但不全的得3分，有选错的得0分．）1．（6分）原子核92238U经放射性衰变①变为原子90234Th，继而经放射性衰变②变为原子核91234Pa，再经放射性衰变③变为原子核92234U．放射性衰变①、②和③依次为（）A．α衰变、β衰变和β衰变B．β衰变、α衰变和β衰变C．β衰变、β衰变和α衰变D．α衰变、β衰变和α衰变2．（6分）如图，轻弹簧上端与一质量为m的木块1相连，下端与另一质量为M的木块2相连，整个系统置于水平放置的光滑木板上，并处于静止状态．现将木板沿水平方向突然抽出，设抽出后的瞬间，木块1、2的加速度大小分别为a1、a2．重力加速度大小为g．则有（）A ．a1=g，a2=g B．a1=0，a2=g C．a1=0，a2=gD．a1=g，a2=g3．（6分）关于静电场，下列结论普遍成立的是（）A．电场中任意两点之间的电势差只与这两点的场强有关B．电场强度大的地方电势高，电场强度小的地方电势低C．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功为零D．在正电荷或负电荷产生的静电场中，场强方向都指向电势降低最快的方向4．（6分）某地的地磁场磁感应强度的竖直分量方向向下，大小为4.5×10﹣5T．一灵敏电压表连接在当地入海河段的两岸，河宽100m，该河段涨潮和落潮时有海水（视为导体）流过．设落潮时，海水自西向东流，流速为2m/s．下列说法正确的是（）A ．电压表记录的电压为5mV B．电压表记录的电压为9mVC ．河南岸的电势较高D．河北岸的电势较高5．（6分）一水平抛出的小球落到一倾角为θ的斜面上时，其速度方向与斜面垂直，运动轨迹如右图中虚线所示．小球在竖直方向下落的距离与在水平方向通过的距离之比为（）6．（6分）右图为两分子系统的势能E p与两分子间距离r的关系曲线．下列说法正确的是（）A．当r大于r1时，分子间的作用力表现为引力B．当r等于r2时，分子间的作用力为零C．当r等于r1时，分子间的作用力为零D．在r由r1变到r2的过程中，分子间的作用力做正功7．（6分）某人手持边长为6cm的正方形平面镜测量身后一棵树的高度．测量时保持镜面与地面垂直，镜子与眼睛的距离为0.4m．在某位置时，他在镜中恰好能够看到整棵树的像；然后他向前走了6.0m，发现用这个镜子长度的就能看到整棵树的像，这棵树的高度约为（）A ．5.5m B．5.0m C．4.5m D．4.0m8．（6分）一简谐振子沿x轴振动，平衡位置在坐标原点．t=0时刻振子的位移x=﹣0.1m；时刻x=0.1m；t=4s 时刻x=0.1m．该振子的振幅和周期可能为（）A ．0.2m，B．0.2m，8s C．0.1m，D．0.1m，8s二、实验题（共2小题，共18分）9．（6分）图1是利用激光测转的原理示意图，图中圆盘可绕固定轴转动，盘边缘侧面上有一小段涂有很薄的反光材料．当盘转到某一位置时，接收器可以接收到反光涂层所反射的激光束，并将所收到的光信号转变成电信号，在示波器显示屏上显示出来（如图2所示）．（1）若图2中示波器显示屏横向的每大格（5小格）对应的时间为5.00×10﹣2 s，则圆盘的转速为_________转/s．（保留3位有效数字）（2）若测得圆盘直径为10.20cm，则可求得圆盘侧面反光涂层的长度为_________cm．（保留3位有效数字）所用器材有：量程不准的电流表A1，内阻r1=10.0Ω，量程标称为5.0mA；标准电流表A2，内阻r2=45.0Ω，量程1.0mA；标准电阻R1，阻值10.0Ω；滑动变阻器R，总电阻为300.0Ω；电源E，电动势3.0V，内阻不计；保护电阻R2；开关S；导线．回答下列问题：（1）在图2所示的实物图上画出连线．（2）开关S闭合前，滑动变阻器的滑动端c应滑动至_________端．（3）开关S闭合后，调节滑动变阻器的滑动端，使电流表A1满偏；若此时电流表A2的读数为I2，则A1的量程I m= _________．（4）若测量时，A1未调到满偏，两电流表的示数如图3所示，从图中读出A1的示数I1=_________，A2的示数I2=_________；由读出的数据计算得I m=_________．（保留3位有效数字）（5）写出一条提高测量准确度的建议：_________．三、解答题（共3小题，满分54分）11．（15分）汽车由静止开始在平直的公路上行驶，0～60s内汽车的加速度随时间变化的图如图所示，求（1）画出汽车在0～60s内的v～t图线；（2）求在这60s内汽车行驶的路程．12．（18分）如图，质量分别为m和M的两个星球A和B在引力作用下都绕O点做匀速周运动，星球A和B两者中心之间距离为L．已知A、B的中心和O三点始终共线，A和B分别在O的两侧．引力常数为G．（1）求两星球做圆周运动的周期．（2）在地月系统中，若忽略其它星球的影响，可以将月球和地球看成上述星球A和B，月球绕其轨道中心运行为的周期记为T1．但在近似处理问题时，常常认为月球是绕地心做圆周运动的，这样算得的运行周T2．已知地球和月球的质量分别为5.98×1024kg 和7.35×1022kg．求T2与T1两者平方之比．（结果保留3位小数）13．（21分）如图，在区域内存在与xy平面垂直的匀强磁场，磁感应强度的大小为B．在t=0时刻，一位于坐标原点的粒子源在xy平面内发射出大量同种带电粒子，所有粒子的初速度大小相同，方向与y轴正方向的夹角分布在0～180°范围内．已知沿y轴正方向发射的粒子在t=t0时刻刚好从磁场边界上点离开磁场．求：（1）粒子在磁场中做圆周运动的半径R及粒子的比荷；（2）此时刻仍在磁场中的粒子的初速度方向与y轴正方向夹角的取值范围；（3）从粒子发射到全部粒子离开磁场所用的时间．2010年全国统一高考物理试卷（全国卷Ⅰ）参考答案与试题解析一、选择题（在每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得6分，选对但不全的得3分，有选错的得0分．）1．（6分）考点：原子核衰变及半衰期、衰变速度．分析：该题考察了α、β衰变特点，只要写出衰变方程即可求解．解答：解：根据α、β衰变特点可知：92238U经过一次α衰变变为90234Th，90234Th经过1次β衰变变为91234Pa，91234Pa再经过一次β衰变变为92234U，故BCD错误，A正确．故选A．点评：本意很简单，直接考察了α、β衰变特点，注意衰变过程中满足质量数、电荷数守恒．2．（6分）考点：牛顿第二定律．专题：压轴题．分析：木板抽出前，木块1和木块2都受力平衡，根据共点力平衡条件求出各个力；木板抽出后，木板对木块2的支持力突然减小为零，其余力均不变，根据牛顿第二定律可求出两个木块的加速度．解答：解：在抽出木板的瞬时，弹簧对1的支持力和对2的压力并未改变．对1物体受重力和支持力，mg=F，a1=0．对2物体受重力和弹簧的向下的压力，根据牛顿第二定律a==故选C．点评：本题属于牛顿第二定律应用的瞬时加速度问题，关键是区分瞬时力与延时力；弹簧的弹力通常来不及变化，为延时力，轻绳的弹力为瞬时力，绳子断开即消失．3．（6分）考点：匀强电场中电势差和电场强度的关系；电场强度；电势．分析：本题主要考查静电场中电场强度和电势的特点，可根据所涉及的知识逐个分析．解答：解：A、电势差的大小决定于电场线方向上两点间距和电场强度，所以A错误；B、在正电荷的电场中，离正电荷近，电场强度大，电势高，离正电荷远，电场强度小，电势低；而在负电荷的电场中，离负电荷近，电场强度大，电势低，离负电荷远，电场强度小，电势高，所以B错误；C、场强为零，电势不一定为零，电场中肯定存在场强都为零、电势又不相等的两个点，在这样的两个点之间移动电荷，电场力将做功，所以C错误；D、沿电场方向电势降低，而且速度最快，所以D正确；故选D．点评：本题以静电场中电场强度和电势比较容易混淆的性质为选项内容，体现对物理量基本概念和基本性质的记忆、理解仍是高考命题的重点之一．4．（6分）专题：电磁感应与电路结合．分析：本题可等效为长度为100米，速度为2m/s的导体切割磁感线，根据右手定责可以判断两岸电势的高低，根据E=BLv可以求出两端电压．解答：解：海水在落潮时自西向东流，该过程可以理解为：自西向东运动的导体棒在切割竖直向下的磁场．根据右手定则，右岸即北岸是正极电势高，南岸电势低，D正确，C错误；根据法拉第电磁感应定律E=BLv=4.5×10﹣5×100×2=9×10﹣3V，B正确，A错误．故选BD．点评：本题考查了导体棒切割磁感线的实际应用，在平时的训练中要注意物理知识在实际生活中的应用并能处理一些简单问题．5．（6分）考点：平抛运动．分析：物体做平抛运动，我们可以把平抛运动可以分解为水平方向上的匀速直线运动，和竖直方向上的自由落体运动来求解，两个方向上运动的时间相同．解答：解：如图平抛的末速度与竖直方向的夹角等于斜面倾角θ，则有：tanθ=．则下落高度与水平射程之比为===，所以B正确．故选B．点评：本题就是对平抛运动规律的直接考查，掌握住平抛运动的规律就能轻松解决．6．（6分）考点：分子间的相互作用力；分子势能．专题：应用题．分析：从分子势能图象可知，当分子势能最小时，即r=r2时分子间的引力等于斥力，分子间作用力为零．当r＜r2时，分子间表现为斥力，当r＞r2时，表现为引力，所以当r由r1变到r2时分子间的作用力做正功．解答：解：从分子势能图象可知，A、当r1＜r＜r2时，分子间表现为斥力，当r＞r2时，表现为引力，故A错．B、当分子势能最小时，即r=r2时分子间的引力等于斥力，分子间作用力为零，故B对．C、当r等于r1时，分子间表现为斥力，故C错．D、当r＜r2时，分子间表现为斥力，当r＞r2时，表现为引力，所以当r由r1变到r2时分子间表现为斥力，分子间的作用力做正功，故D对．故选BD点评：本题主要考察分子势能图象的理解，知道分子势能随距离增大关系．7．（6分）考点：平面镜成像．专压轴题．析：解答：解：设树高为H，树到镜的距离为L，如图所示，是恰好看到树时的反射光路图，由图中的三角形可得即．人离树越远，视野越开阔，看到树的全部所需镜面越小，同理有，以上两式解得：L=29.6m、H=4.5m．所以选项ABD是错误的．选项C是正确的．故选C．点评：平面镜的反射成像，通常要正确的转化为三角形求解．8．（6分）考点：简谐运动的振幅、周期和频率．专题：压轴题．分析：时刻x=0.1m；t=4s时刻x=0.1m．经过s又回到原位置，知是周期的整数倍，t=0时刻振子的位移x=﹣0.1m，时刻x=0.1m，知道周期大于，从而可知道振子的周期，也可知道振幅．解答：解：经过周期的整数倍，振子会回到原位置，知道是周期的整数倍，经过振子运动到对称位置，可知，单摆的周期为s，则为半个周期，则振幅为0.1m．可能振幅大于0.1m，则周期T=．当周期为时，经过s运动到与平衡位置对称的位置，振幅可以大于0.1m．故A、B、C正确、D错误．故选：ABC．点评：解决本题的关键知道经过周期的整数倍，振子回到原位置．二、实验题（共2小题，共18分）9．（6分）考点：线速度、角速度和周期、转速；匀速圆周运动．专压轴题．分析：从图象中能够看出圆盘的转动周期即图象中电流的周期，根据转速与周期的关系式T=，即可求出转速，反光时间即为电流的产生时间；解答：解：（1）从图2显示圆盘转动一周在横轴上显示20格，由题意知道，每格表示1.00×10﹣2s，所以圆盘转动的周期为0.20秒，则转速为5.00r/s；（2）反光中引起的电流图象在图2中横坐标上每次一小格，说明反光涂层的长度占圆盘周长的20分之一，故圆盘上反光涂层的长度为==1.60cm；故答案为：5.00，1.60．点评：本题要注意保留3位有效数字，同时要明确圆盘的转动周期与图象中电流的周期相等，还要能灵活运用转速与周期的关系公式！10．（12分）考点：串联电路和并联电路；欧姆定律．专题：实验题；压轴题．分析：（1）由电路图可画出实物图，注意电表及滑动变阻器的接法；（2）由滑动变阻器的连接方式，注意开始时应让滑动变阻器接入阻值最大；（3）由串并联电路的电流及电压规律可得出A1的最大量程；（4）根据电流表的最小分度可读出指针所指的示数；（5）根据实验中存在的误差可以提出合理化的建议．解答：解：（1）实物连线图如图所示：（2）要求滑动变阻器闭合开关前应接入最大电阻，故滑片应滑到b处；（3）由原理图可知，A2与R1串联后与A1并联，并联部分总电压U=I（r2+R1）=55I；故电流表A1中的电流I1==5.5I2，此时电流表满偏，故量程为5.5I2；（4）由表可读出I1=3.00mA，I2=0.660mA，由（3）的计算可知，此时I1应为5.5×0.660mA=3.63mA；故可知：=解得：I m=6.05mA；（5）实验中可以多次测量取平均值；或测量时，电流表指针偏转大于满刻度的．故答案为；（1）如图所示；（2）b；（3）5.5I2；（4）3.00；0.660mA；6.05；（4）多次测量取平均值．点评：现在实验题的考查更注重了探究实验，在解题时注意通过审题找出实验中含有的信息，并能灵活应用所学过的物理规律求解．三、解答题（共3小题，满分54分）11．（15分）考匀变速直线运动的图像；匀变速直线运动的位移与时间的关系．分析：（1）由0～60s内汽车的加速度随时间变化的图象可知，0～10s内汽车做初速度等于零加速度为2m/s2的匀加速直线运动，10～40s内做匀速直线运动，40～60s内做加速度为=﹣1m/s2的匀加速直线运动．（2）由画出的v～t图象可知60s内的位移即为60s内图象与时间轴所围成的面积．解答：解：（1）由a﹣t图象知：0～10s内物体做初速度为零的匀加速直线运动，a1=2m/s2，10s末的速度v=a1t1=20m/s；10s～40s内物体做匀速直线运动；40s～60s内物体做匀减速直线运动，a2=﹣1m/s2，60s末的速度v t=v+a2t3=0．（2）由v～t图象知，60s内的位移：．答：（1）汽车在0～60s内的v～t图象如图所示；（2）在这60s内汽车行驶的路程为900m．点评：该题要求同学们根据加速度﹣时间图象画出速度﹣时间图象，对同学们分析物体运动情况的要求较高，速度﹣时间图象中倾斜的直线表示匀变速直线运动，与时间轴平行的直线表示匀速，图象与时间轴所围成的面积表示位移．该题难度适中．12．（18分）考点：万有引力定律及其应用．专题：压轴题．分析：这是一个双星的问题，A和B绕O做匀速圆周运动，它们之间的万有引力提供各自的向心力，A和B有相同的角速度和周期，结合牛顿第二定律和万有引力定律解决问题．解答：解：（1）A和B绕O做匀速圆周运动，它们之间的万有引力提供向心力，则A和B的向心力大小相等，且A和B和O始终共线，说明A和B有相同的角速度和周期，因此有：mω2r=Mω2R，r+R=L联立解得：R=L，r=L对A根据牛顿第二定律和万有引力定律得：=m•L化简得：T=2π（2）将地月看成双星，由（1）得T1=2π将月球看作绕地心做圆周运动，根据牛顿第二定律和万有引力定律得：=m L化简得：T2=2π故答案为：（1）两星球做圆周运动的周期是2π；（2）T2与T1两者平方之比为1.01．点评：对于双星问题，我们要抓住它的特点，即两星球的万有引力提供各自的向心力和两星球具有共同的周期．13．（21分）考点：带电粒子在匀强磁场中的运动；牛顿第二定律；洛仑兹力．专题：压轴题；带电粒子在磁场中的运动专题．分析：（1）由几何关系可确定粒子飞出磁场所用到的时间及半径，再由洛仑兹力充当向心力关系，联立可求得荷质比；（2）由几何关系可确定仍在磁场中的粒子位置，则可由几何关系得出夹角范围；（3）最后飞出的粒子转过的圆心角应为最大，由几何关系可知，其轨迹应与右边界相切，则由几何关系可确定其对应的圆心角，则可求得飞出的时间．解答：解：（1）初速度与y轴方向平行的粒子在磁场中的运动轨迹如图1中的弧OP所示，其圆心为C．由几何关系可知，∠POC=30°；△OCP为等腰三角形故∠OCP=①此粒子飞出磁场所用的时间为t0=②式中T为粒子做圆周运动的周期．设粒子运动速度的大小为v，半径为R，由几何关系可得R= a ③由洛仑兹力公式和牛顿第二定律有qvB=m④T=⑤联立②③④⑤解得⑥（2）仍在磁场中的粒子其圆心角一定大于120°，这样粒子角度最小时从磁场右边界穿出；角度最大时从磁场左边界穿出．依题意，同一时刻仍在磁场内的粒子到O点距离相同．在t0时刻仍在磁场中的粒子应位于以O点为圆心、OP为半径的弧上．如图所示．设此时位于P、M、N三点的粒子的初速度分别为v P、v M、v N．由对称性可知v P与OP、v M与OM、v N 与ON的夹角均为．设v M、v N与y轴正向的夹角分别为θM、θN，由几何关系有⑦⑧对于所有此时仍在磁场中的粒子，其初速度与y轴正方向所成的夹角θ应满足≤θ≤1111 OM=OP由对称性可知ME=OP 由图可知，圆的圆心角为240°，从粒子发射到全部粒子飞出磁场所用的时间2t 0；点评： 本题考查带电粒子在磁场中的运动，解题的关键在于确定圆心和半径，并能根据几何关系确定可能的运动轨迹．。

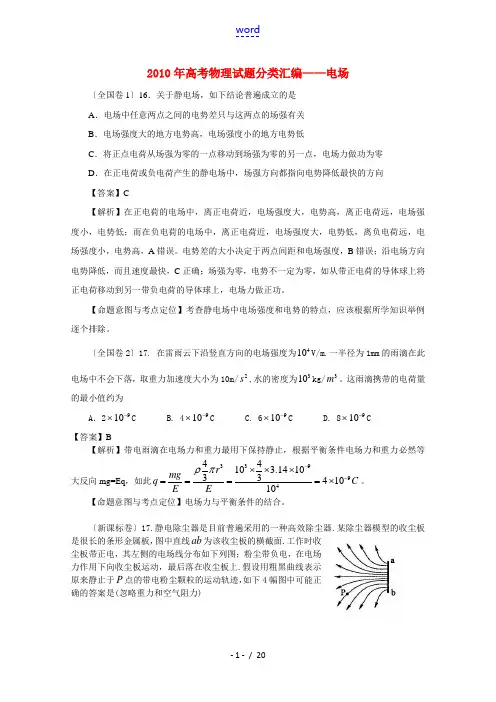

2010年高考物理试题分类汇编——电场〔全国卷1〕16．关于静电场，如下结论普遍成立的是 A ．电场中任意两点之间的电势差只与这两点的场强有关 B ．电场强度大的地方电势高，电场强度小的地方电势低C ．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功为零D ．在正电荷或负电荷产生的静电场中，场强方向都指向电势降低最快的方向 【答案】C【解析】在正电荷的电场中，离正电荷近，电场强度大，电势高，离正电荷远，电场强度小，电势低；而在负电荷的电场中，离正电荷近，电场强度大，电势低，离负电荷远，电场强度小，电势高，A 错误。

电势差的大小决定于两点间距和电场强度，B 错误；沿电场方向电势降低，而且速度最快，C 正确；场强为零，电势不一定为零，如从带正电荷的导体球上将正电荷移动到另一带负电荷的导体球上，电场力做正功。

【命题意图与考点定位】考查静电场中电场强度和电势的特点，应该根据所学知识举例逐个排除。

〔全国卷2〕17. 在雷雨云下沿竖直方向的电场强度为410V/m.一半径为1mm 的雨滴在此电场中不会下落，取重力加速度大小为10m/2s ,水的密度为310kg/3m 。

这雨滴携带的电荷量的最小值约为A ．2⨯910-C B. 4⨯910- C C. 6⨯910- C D. 8⨯910- C【答案】B【解析】带电雨滴在电场力和重力最用下保持静止，根据平衡条件电场力和重力必然等大反向mg=Eq ，如此339944410 3.14103341010r mgq C EE ρπ--⨯⨯⨯====⨯。

【命题意图与考点定位】电场力与平衡条件的结合。

〔新课标卷〕17.静电除尘器是目前普遍采用的一种高效除尘器.某除尘器模型的收尘板是很长的条形金属板，图中直线ab 为该收尘板的横截面.工作时收尘板带正电，其左侧的电场线分布如下列图；粉尘带负电，在电场力作用下向收尘板运动，最后落在收尘板上.假设用粗黑曲线表示原来静止于P 点的带电粉尘颗粒的运动轨迹，如下4幅图中可能正确的答案是(忽略重力和空气阻力)答案：A解析：粉尘受力方向应该是电场线的切线方向，从静止开始运动时，只能是A 图那样，不可能出现BCD 图的情况。
