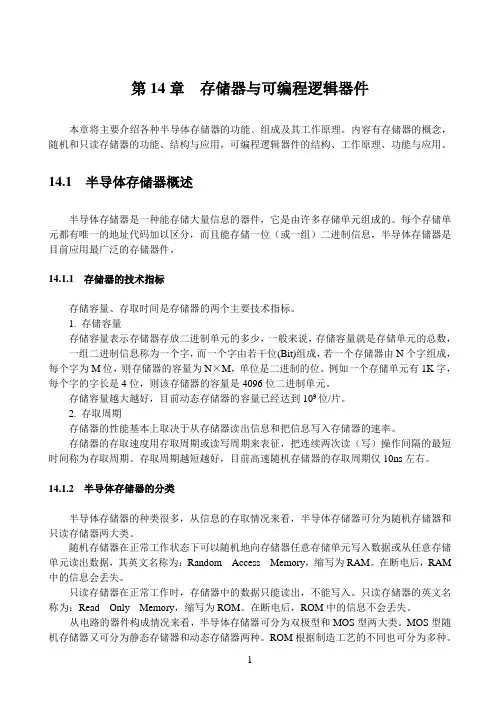

第14章存储器与可编程逻辑器件本章将主要介绍各种半导体存储器的功能﹑组成及其工作原理。

内容有存储器的概念，随机和只读存储器的功能、结构与应用，可编程逻辑器件的结构、工作原理、功能与应用。

14.1 半导体存储器概述半导体存储器是一种能存储大量信息的器件，它是由许多存储单元组成的。

每个存储单元都有唯一的地址代码加以区分，而且能存储一位（或一组）二进制信息，半导体存储器是目前应用最广泛的存储器件。

14.1.1 存储器的技术指标存储容量、存取时间是存储器的两个主要技术指标。

1. 存储容量存储容量表示存储器存放二进制单元的多少，一般来说，存储容量就是存储单元的总数，一组二进制信息称为一个字，而一个字由若干位(Bit)组成，若一个存储器由N个字组成，每个字为M位，则存储器的容量为N×M，单位是二进制的位。

例如一个存储单元有1K字，每个字的字长是4位，则该存储器的容量是4096位二进制单元。

存储容量越大越好，目前动态存储器的容量已经达到109位/片。

2. 存取周期存储器的性能基本上取决于从存储器读出信息和把信息写入存储器的速率。

存储器的存取速度用存取周期或读写周期来表征，把连续两次读（写）操作间隔的最短时间称为存取周期。

存取周期越短越好，目前高速随机存储器的存取周期仅10ns左右。

14.1.2 半导体存储器的分类半导体存储器的种类很多，从信息的存取情况来看，半导体存储器可分为随机存储器和只读存储器两大类。

随机存储器在正常工作状态下可以随机地向存储器任意存储单元写入数据或从任意存储单元读出数据，其英文名称为：Random Access Memory，缩写为RAM。

在断电后，RAM 中的信息会丢失。

只读存储器在正常工作时，存储器中的数据只能读出，不能写入。

只读存储器的英文名称为：Read Only Memory，缩写为ROM。

在断电后，ROM中的信息不会丢失。

从电路的器件构成情况来看，半导体存储器可分为双极型和MOS型两大类。
