二、钢结构的应用
钢结构通常用于高层、大跨度、体型复杂、荷载或吊车起重量大、有较大振动、高温车间、密封性要求高、要求能活动或经常装拆的结构。直观的说：大厦、体育馆、歌剧院、大桥、电视塔、仓棚、工厂、住宅和临时建筑等。这是和钢结构自身的特点相一致的。
世界贸易中心边长=63.5米世界贸易中心每层的建筑面积 =63.5×63.5≈4032平方米
如果除开间隔墙体所占面积，还有一般占摩天大厦建筑面积达1/5～1/4的电梯井的面积，也就是说，在3000平方米不到的面积里，浇灌了45～30吨的高燃值的油料在燃烧（南塔有一部分溢出）。
我们可以估量，以液态燃油的漫溢性质，这数十吨燃油所产生的热量，或可足以把受撞击层变成熔炉，兼有楼体里面许多例如纸张、塑料制品、各类管线气体等易燃易爆物品，特别是外幕墙玻璃被击破和电梯井被穿透后，电梯井便变作拔气管，成了助燃工具。所以被撞击后的世界贸易中心，远远看去，就像两根硕大的烟囱。同时，高达1000℃的温度，钢结构都易产生变形，更因上有重压，所以最终招致崩落现象。而且，高温之下，燃油有气化的现象，急速膨胀的气体，燃烧中必然夹杂着爆炸，这更是致命的。

钢结构工程PPT培训课件

根据结构在不同作用力下的响应特性，选择适当的分析方法，如线性弹性分析、塑性分析和弹塑性分析等。
稳定性分析
动力分析
评估结构在各种工况下的稳定性，防止失稳破坏。
考虑结构在动态作用力下的响应，如地震、风载等自然灾害作用下的动力响应。
结构优化设计
拓扑优化
通过优化结构的布局和支撑方式，提高结构的承载能力和刚度。
03
大跨度结构
钢结构适用于大跨度空间结构，如大型会展中心、体育场馆和机场等公共设施。
05
04
桥梁
钢结构桥梁具有强度高、耐久性好、跨越能力强等优点，适用于城市和高速公路建设。
02
钢结构设计
结构设计原则
安全性
确保结构在正常施工和使用过程中能够承受各种可能的作用力，不发生破坏或严重变形。
经济性
钢结构工程培训课件
目录
• 钢结构工程概述 • 钢结构设计 • 钢结构施工 • 钢结构质量检测与维护 • 案例分析
01
钢结构工程概述
钢结构工程定义
钢结构工程是指采用钢材为主要材料，通过焊接、铆钉或螺栓等连接方式，将钢构件组合成完整的结构体系，以承受各种荷载的建筑工程。
钢结构工程广泛应用于工业厂房、高层建筑、大跨度结构、桥梁和大型设备支撑等领域。
防腐处理
对钢构件进行防锈、喷漆等防腐处理，以提高其耐久性。
钢结构的安装
安装方案
根据工程特点和现场条件，制定合理的安装方案，包括安装顺序、吊装方法、焊接工艺等。
吊装作业
采用适当的吊装机械，按照安装方案进行吊装作业，确保钢构件的安装位置准确、安全可靠。
焊接与固定
根据设计要求，对钢构件进行焊接和固定，确保结构稳定、安全牢固。

钢结构工程培训ppt课件

2 连接与拼装
钢构件的连接方法有焊接、紧固件连接(螺栓连接、射钉、自攻钉、拉铆钉)及铆接三种。
钢结构工程
铆接连接
广州电视塔外筒南京大胜关长江大桥钢结构焊接施工高强螺栓连接施工
钢结构连接的种类及其特点
N a)
N b)
N c)
N
焊接连接
N
铆钉连接
连接方法
焊接
优点
对几何形体适应性强，构造简单，不削弱截面，省材省工，易于自动化，工效高，
⑶ 允许偏差抽查：钢板抽查厚度，型钢抽查规格尺寸，每
一品种、规格各抽查5处。
⑷ 抽样复验：国外进口钢材、钢材混批、板厚≥40mm且
有Z向性能要求的厚板、结构安全等级为一级大跨度结构中主要受力构件采用的钢材、设计有复验要求的钢材、对质量有疑义的钢材应进行抽样复验。
钢结构工程
1 构件制作
钢结构构件制作一般在工厂进行，包括放样、号料、
4

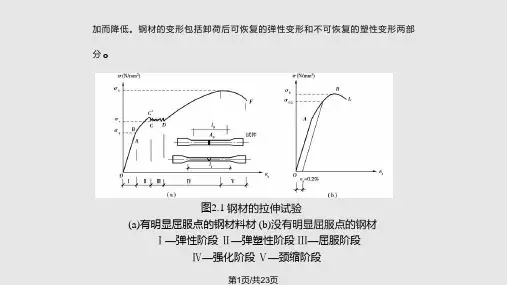

用作钢结构的钢材有钢板、钢带、型钢(工字钢、槽钢、角钢)、钢管和钢铸件等。
钢带
概述
工字钢
钢板
槽钢及角钢
钢管
概述
钢材的进场验收
⑴ 质量证明文件：钢材进场应有随货同行的质量合格证明
文件，进口钢材应有国家商检部门的复验报告；
⑵ 外观检查：钢材端边或断口处不应有分层、夹渣等缺陷;
钢材表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度允许偏差值的1/2，且锈蚀等级应在C级及C级以上。
钢结构工程
1
钢结构工程
1 钢结构特点 2 拼装与连接 3 钢结构安装
概述
钢结构优点：强度高、结构轻、施工周期短、精度高、截面小、受力可靠、施工方便、密封性好、抗震性好、耐热性较好等优点

钢结构经典教程PPT课件

• —— 结构重要性系数，
• --永久荷载设计值在结构构件中或连接中产生的应力，为标准值，为分项系数，一般取1.2，当永久荷载效应对结构有利时取1.0；
• 结构设计首层规范《建筑结构可靠度设计统一标准》（GB50068）规定：结构的可靠度应采用以概率论为基础的极限状态设计方法分析确定。
• 钢结构和其他建筑结构一样，遵循“统一标准”要求，采用的也是以概率论为基础，用分项系数表达的极限状态设计方法。
结构概率设计法
• 对结构设计中需要考虑的多种非确定性因素，如荷载、材料性能等，运用概率论和数理统计的方法来寻找它们的规律性，从而进行结构设计，这就是结构概率设计法。
• 荷载效应S：取决于各种荷载（恒载、活载、风、地震作用，温
度变化等）。
• 结构或构件的承载力或抗力R：取决于材料、构件的几何特性等。
结构概率设计法
• 设结构状态方程：Z=R-S • 当 Z>0 时，结构可靠；
• 当 Z<0 时，结构失效； • 当 Z=0 时，结构或构件承载能力处于极限状态。
结构概率设计法
• 在这里，燃烧的高温致使被飞机冲力撞剩的钢柱软化，而被撞击层以上楼层的重力在加速度作用下，以雷霆万钧之势，造成了世界贸易中心遇袭后的必然结果——坍塌。所以，世界贸易中心只能是坍塌，而不是倒塌。
钢结构抗腐蚀性较差
• 钢结构的最大缺点是易于锈蚀。新建造的钢结构一般都需仔细除锈、镀锌或刷涂料。以后隔一定时间又要重新刷涂料，维护费用较高。目前国内外正在发展不易锈蚀的耐候钢，可大量节省维护费用，但还未能广泛采用。
构。具有工业化程度高、自重轻、稳定性好、外形美观的特点。
网架结构
• 构成网架的基本单元有三角锥、三棱体、正方体、截头四角锥等，由这些基本单元可组合成平面形状的三

钢结构PPT课件

对于自动焊，最小焊脚尺寸可减小1 mm；对
于T型连接的单面角焊缝则应增加1 mm。当焊件厚度等于或小于4 mm时，则应与焊件同厚。
②最大焊脚尺寸角焊缝的最大焊脚尺寸应满足： hfmax≤1.2t1 t1为较薄焊件的板厚，单位mm。
当贴着板边缘施焊时，尚应满足：当焊件边缘
厚度t≤6 mm时，取hfmax = t ；当焊件边缘厚度t ＞6 mm时，取hfmax = t -（1～2）mm。
对接焊缝
角焊缝
（1）对接焊缝
1）特点及截面型式
①特点
传力均匀平顺，无明显的应力集中，受力性能较好。但对接焊缝连接要求下料和装配的尺寸准确，保证相连板件间有适当空隙，还需要将焊件边缘开坡口，制造费工。
②截面型式 I型、单边V型、V型、U型、K型和 X型等。
2）对接焊缝的构造
●当焊件厚度很小 (t≤10mm) 时，可采用 I 型坡口； ●对于一般厚度（t=10～20 mm）的焊件，可采用单边 V 型或 V 型坡口，以便斜坡口

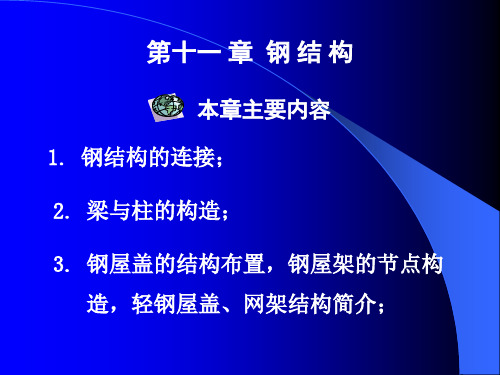

第十一章钢结构
