铁塔基本知识

铁塔制造基础知识第一章铁塔概述第一节基本概念1.铁塔为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。

现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接。

塔上部件一般都采用热浸镀锌防腐。

2.输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。

3.铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。

4.多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。

塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。

5.档距两杆塔之间的距离称为两杆塔的档距。

第二节输电线路铁塔分类1. 按铁塔在线路中的位置和作用分类（重要）直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。

在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。

这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。

平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。

直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。

直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。

典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。

跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。

通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。

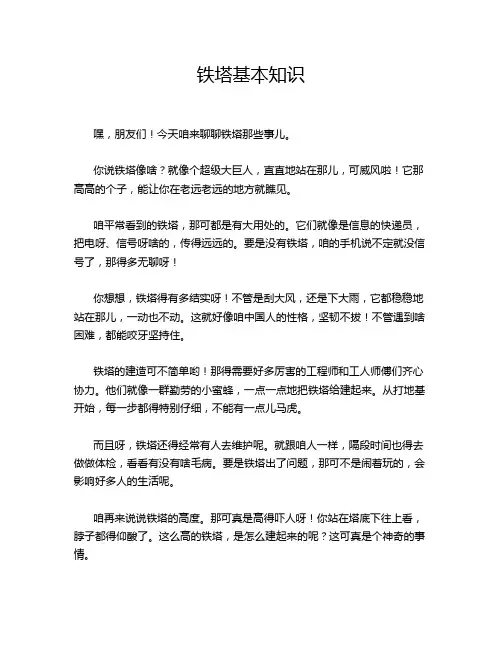

铁塔基本知识嘿，朋友们！今天咱来聊聊铁塔那些事儿。

你说铁塔像啥？就像个超级大巨人，直直地站在那儿，可威风啦！它那高高的个子，能让你在老远老远的地方就瞧见。

咱平常看到的铁塔，那可都是有大用处的。

它们就像是信息的快递员，把电呀、信号呀啥的，传得远远的。

要是没有铁塔，咱的手机说不定就没信号了，那得多无聊呀！你想想，铁塔得有多结实呀！不管是刮大风，还是下大雨，它都稳稳地站在那儿，一动也不动。

这就好像咱中国人的性格，坚韧不拔！不管遇到啥困难，都能咬牙坚持住。

铁塔的建造可不简单哟！那得需要好多厉害的工程师和工人师傅们齐心协力。

他们就像一群勤劳的小蜜蜂，一点一点地把铁塔给建起来。

从打地基开始，每一步都得特别仔细，不能有一点儿马虎。

而且呀，铁塔还得经常有人去维护呢。

就跟咱人一样，隔段时间也得去做做体检，看看有没有啥毛病。

要是铁塔出了问题，那可不是闹着玩的，会影响好多人的生活呢。

咱再来说说铁塔的高度。

那可真是高得吓人呀！你站在塔底下往上看，脖子都得仰酸了。

这么高的铁塔，是怎么建起来的呢？这可真是个神奇的事情。

还有啊，铁塔上那些各种各样的设备，都是高科技玩意儿呢。

它们就像是铁塔的宝贝，让铁塔能发挥出最大的作用。

有时候我就想，要是我能像鸟儿一样飞到铁塔上面去看看该多好呀！看看那上面的风景，肯定特别不一样。

说不定还能看到很远很远的地方，那感觉肯定棒极了！你说，铁塔是不是很了不起呀？它虽然不会说话，但是却默默地为我们做了那么多事情。

它就像一个默默守护我们的大英雄，一直站在那里，为我们传递着各种重要的信息。

所以呀，我们可得好好爱护这些铁塔。

不要去破坏它们，也不要在它们上面乱涂乱画。

让它们一直好好地为我们服务，这样我们的生活才能更加方便、更加美好呀！总之，铁塔就是我们生活中不可或缺的一部分。

它那高大的身影，已经深深地印在了我们的心里。

我们要珍惜它，爱护它，让它一直为我们发光发热！。

第一章铁塔概述第一节基本概念1. 为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。

现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。

2. 输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。

3. 铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。

4. 多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。

塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。

5. 档距两杆塔之间的距离称为两杆塔的档距。

第二节输电线路铁塔分类1. 按铁塔在线路中的位置和作用分类（重要）1.1 直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。

在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。

这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。

平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。

直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。

直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。

典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。

1.2 跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。

通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。

第一章铁塔概述第一节基本概念1. 为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。

现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。

2. 输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。

3. 铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。

4. 多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。

塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。

5. 档距两杆塔之间的距离称为两杆塔的档距。

第二节输电线路铁塔分类1. 按铁塔在线路中的位置和作用分类（重要）1.1 直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。

在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。

这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。

平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。

直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。

直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。

典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。

1.2 跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。

通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。

铁塔制造知识点总结一、铁塔的概述铁塔是以角钢、工字钢、槽钢等优质钢材为原料，通过切割、折弯、焊接、热镀锌等工艺加工制造而成的具有一定高度的结构建筑物。

其主要作用是用于支撑电力线路、通讯设备、天线等设施，是电力和通讯领域的重要设备。

二、铁塔的制造工艺1. 设计制图：铁塔的制造首先需要进行结构设计和制图设计，根据实际需要确定铁塔的形状、尺寸、结构和材料等参数，制作出详细的施工图纸。

2. 钢材加工：选用优质的角钢、工字钢、槽钢等钢材作为原材料，根据设计图纸要求进行切割、折弯和成型等加工处理。

3. 焊接组装：对加工好的钢材进行焊接组装，在保证塔身结构强度和稳定性的同时，进行细致的工艺检查和工艺控制。

4. 热镀锌：完成焊接组装后，铁塔需要进行热镀锌处理，以增加塔身的抗腐蚀性能，延长使用寿命。

5. 终检包装：对镀锌完成的铁塔进行终检，包括外观检查、尺寸检验、质量抽检等，合格后进行包装和运输。

三、铁塔的主要类型1. 电力铁塔：用于支撑输电线路和变电设备，分为角钢塔、工字钢塔、悬垂塔、角钢悬垂塔等类型。

2. 通讯铁塔：用于安装通讯设备、天线等设施，通常采用工字钢或角钢为主要材料。

3. 穿管铁塔：主要用于地面广播电视、微波通讯等场所，具有较强的抗风性能和抗振性能。

四、铁塔的制造材料1. 角钢：角钢是一种常见的材料，具有较高的强度和稳定性，广泛用于电力铁塔的制造。

2. 工字钢：工字钢具有较好的刚性和稳定性，适用于需要支撑大型设备和重型设备的铁塔。

3. 槽钢：槽钢具有较好的承载能力和抗压性能，适用于特殊场合的铁塔制造。

4. 热镀锌钢板：热镀锌钢板具有良好的抗腐蚀性能，适用于需要长期在潮湿环境中使用的铁塔。

五、铁塔的质量控制1. 原材料检验：对所有原材料进行严格的质量抽检和化学成分分析，保证原材料的质量达到要求。

2. 工艺控制：在加工制造过程中，严格按照设计要求和工艺标准进行加工，避免出现质量问题。

3. 焊接质量控制：焊接是铁塔制造中关键的工艺环节，需要进行焊接接头的质量检查和焊接工艺的控制。

第一章铁塔概述第一节基本概念1. 为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。

现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。

2. 输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。

3. 铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。

4. 多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。

塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。

5. 档距两杆塔之间的距离称为两杆塔的档距。

第二节输电线路铁塔分类1. 按铁塔在线路中的位置和作用分类（重要）1.1 直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。

在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。

这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。

平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。

直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。

直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。

典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。

1.2 跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。

通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。

第一章铁塔概述第一节基本概念1. 为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。

现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。

2. 输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。

3. 铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。

4. 多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。

塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。

5. 档距两杆塔之间的距离称为两杆塔的档距。

第二节输电线路铁塔分类1. 按铁塔在线路中的位置和作用分类（重要）1.1 直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。

在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。

这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。

平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。

直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。

直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。

典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。

1.2 跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。

通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。

铁塔基础知识标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]第一章常用国标及知识◎铁塔的专业知识1．输电线路铁塔的定意在输电线路中，使导线之间、导地线之间、导地线和地面、建筑物之间保持一定安全距离的钢结构架。

2．电力铁塔电压等级分类？电力铁塔按电压等级分：35千伏、66千伏、110千伏、220千伏、330千伏、500千伏、750千伏、800千伏、1000千伏铁塔。

3．铁塔的种类？电力铁塔、广播电视塔（广播电视塔一般都是比较高：在300到450米左右）、微波塔、通讯塔（GSM网）。

4．铁塔的组立方式有几种？铁塔的组立方式有二种：一种是自立式，另一种是拉线式，拉线塔表示代号为“L”自立式可不表示，拉线式有拉V式和拉门式。

5．按照铁塔的用途分几类采用什么代号各起什么作用分成八类：直线塔Z 、转角塔J 、终端塔D 、耐张塔N 、分歧塔F 、跨越塔K 、换位塔H 、直线转角塔ZJ 。

在线路中的用途：直线塔：用于线路的直线部分，挂垂直绝缘子串。

转角塔：用于线路的转角处。

终端塔：设置在变电站前的线路终端。

耐张塔：用于线路比较重要的地点，用以限制线路事故和起锚固导线的作用，便于施工和检修。

挂耐张绝缘子串。

分歧塔：适用于双回路的分叉处。

跨越塔：设置在跨越较宽的河流和峡谷处。

换位塔：设置在线路中倒相用。

直线转角塔：设置在线路转向0～5度的转角处。

6．按铁塔形状分几种采用什么代号按铁塔形状分16种：上字型 S 、叉骨型 C 、猫头型 M 、三角型 J羊角型 Y 、干字型 G 、 V字型 V 、酒杯型 B鱼叉型 Yu 、田字型 T 、王字型 W 、桥型 Q门型 Me 、鼓型 Gu 、正伞型 Sz 、倒伞型 Sd7．什么叫双回路塔双回路塔有什么作用双回路塔就是在一基塔上架设两组导线的塔。

用途：（1）从甲地向乙地两组同时送电。

（2）从甲地向乙地一组送电而另一组备用，必要时可由乙地向甲地倒送。

（3）从甲地送出，到一定地点后则分别向乙地及丙地两处送。

介绍铁塔知识点总结图一、铁塔的分类铁塔根据用途的不同，可以分为电力铁塔和通信铁塔两大类。

1. 电力铁塔电力铁塔用于承载高压输电线路，根据不同的输电线路，电力铁塔可以分为直线塔、转角塔、终端塔等。

直线塔用于支撑电力线路的直线段，转角塔用于支撑电力线路的转角处，终端塔用于支撑输电线路末端。

电力铁塔应根据输电线路的技术规范和需求进行设计和建造，以确保输电线路的安全运行。

2. 通信铁塔通信铁塔用于承载无线通信设备，如手机信号基站、微波通信天线等。

通信铁塔按照结构形式和功能可以分为自立式铁塔、抱杆式铁塔、悬吊式铁塔等。

自立式铁塔是最常见的通信铁塔，它能够直接支撑通信设备并传输信号，通常用于城市和郊区地区。

抱杆式铁塔用于支撑通信设备，并通过横拉索固定在其他支撑物上。

悬吊式铁塔通常用于在特殊地理条件下，如山区和高原，安装通信设备。

二、铁塔的结构铁塔的结构通常由塔身、塔臂和基础三部分组成。

1. 塔身塔身是铁塔的主体支撑结构，一般呈四方形或六方形，由钢管焊接而成。

塔身的外表面通常喷涂或镀锌处理，以延长使用寿命。

2. 塔臂塔臂用于支撑电线、设备和其他附件。

塔臂通常由多段杆件组成，可根据需要调整长度和角度。

3. 基础基础是铁塔的支撑结构，负责将铁塔的重量传递到地基。

基础通常由混凝土或钢制成，其形式和尺寸取决于铁塔的高度和地理环境。

三、铁塔的材料铁塔通常由优质的钢材制成，主要包括角钢、工字钢、钢管等。

这些钢材具有良好的强度和耐腐蚀性能，能够满足铁塔在各种环境条件下的使用要求。

此外，为了提高铁塔的耐候性和美观性，通常会对铁塔进行热镀锌或喷涂处理。

四、铁塔的施工铁塔的施工通常包括选址、基础施工、组装和安装等步骤。

1. 选址选址是铁塔施工的第一步，需要根据土地使用规划和技术要求选择合适的地点。

2. 基础施工基础施工通常包括地基处理、模板安装、钢筋绑扎和混凝土浇筑等步骤。

基础的质量关系到铁塔的稳固性和安全性，因此需要严格按照设计要求进行施工。

第一章铁塔概述第一节基本概念1. 为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔;现在的铁塔一般都采用角钢、钢板部件制做,用螺栓连接组合而成,只是局部采用少量的焊接件如挂线角钢加强板等,基础座板一般都采用电焊焊接,塔上部件一般都采用热浸镀锌防腐;2. 输电线路输电线路通常是由基础、杆塔包括拉线、绝缘子、金具、导线、地线也称避雷线和接地装置等部分组成;3. 铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度,500KV铁塔到最低导线吊架挂线点处,一般铁塔也可以是到最低导线横担下弦杆的准线处;4. 多接腿铁塔受地形地物地段的影响,铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短;塔型中出现的这些长短级别不同的接腿称为多接腿铁塔;5. 档距两杆塔之间的距离称为两杆塔的档距;第二节输电线路铁塔分类1. 按铁塔在线路中的位置和作用分类重要直线塔：用“Z”表示,直线塔位于线路直线段的中间部分,由于绝缘子串是悬垂式故称悬垂式铁塔;在一条输电线路中,直线塔占了很大的比重,一般约占全线路铁塔总数的80%左右;这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力;平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员包括工具和塔的自重等垂直载荷;直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种;直线塔总体要比同线路的承力塔较高,塔身坡度较小,塔材较小,节点螺栓较少,塔体较轻;典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等;跨越塔：跨越塔用“K”表示,跨越塔也是直线塔的一种特殊型,这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路;通常用于线路出现较大档距或要求跨越段具有较高的安全度,这种塔比一般直线塔要高得多,一般塔高都在50米~250米之间,构造也比较复杂;塔的重量都在50~200吨左右,这种塔的挂线方式和荷载情况与一般直线塔类似,只是荷载量大了;典型的塔型有：SKTY、JK712等;耐张塔：耐张塔是承力塔的一种,该塔在线路中把整个较长的直线段分成若干个小的直线段,起着锚固直线段中塔上导、地线的作用,可以限制线路在本塔前后区段安装和检修紧线的不平衡张力和线路事故断线的影响范围;这种塔的塔身坡度较大,整体高度较矮,部件材料规格较大,节点螺栓用量较多,单塔比直线塔重,绝缘子串呈下斜式,接近水平而不是水平,这种塔在线路中用量较少;典型的塔型有：JG系列、JT系列、YJ系列、JK系列是耐张塔的典型塔型;转角塔：转角塔用“J”表示,转角塔也是承力塔的一种,转角塔设在线路的转角处;典型设计中按转角的大小分0°~20°、20°~40°、40°~60°、60°~90°个角度系列;这种塔除具有与耐张塔相同的特点和作用外,还比耐张塔多了一个侧向永久性张力;典型的塔型：JG系列、JT系列、YJ系列、JK系列是转角塔的典型塔型;终端塔：终端塔“D”表示,终端兼转角塔用DJ表示;终端塔也是承力塔的一种,终端塔设立在线路在起、止端点处;它除了具有与耐张塔、转角塔相同的特点和作用外,还有比耐张塔、转角塔多了一个顺线路方向,向线路侧的单向永久性张力;典型的塔型有：110DSN、JGUD等;换位塔：换位塔用“H”表示,如果线路较长,转角角度较大而点位较多,为了限制电力系统中的不对称电流和电压,需要变换导线的相序相位;处于导线相序变换位置处的铁塔称为换位塔,这种塔在110KV 以下的中小线路中一般不设立;只有在220KV及其以上的大线路中才设立,但基数并不多,换位方式有单塔换位和双塔换位,500KV线路一般是用一个主塔和两个付塔配合实现换位的;典型的塔型有：SHJ;分歧塔：分歧塔用“F”表示,如果一条线路同时向两个地区供电,就需要设立分歧塔,分歧塔兼有终端塔和转角塔的受力特点,塔的坡度一般较大,材料也比较大,总体不算高,但比较重;典型的塔型有：FJ3;变电构架：各种电压等级的变电构架;立柱用“Z”表示,横梁用“L”11、端子排：意为承载多个或多组相互绝缘的端子组件并用于固定支持件的绝缘部件,端子排的作用就是将屏内设备和平外设备的线路相连接,起到信号电流电压传输的作用;有了端子排,使得接线美观,维护方便,在远距离线之间的联接时主要是牢靠,施工和维护方便;12、开闭所终端设备DTU：一般安装在常规的开闭所站、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算,对开关进行分合闸操作,实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电;部分DTU还具备保护和备用电源自动投入的功能;13、配变终端设备TTU：监测并记录运行工况,根据低压侧三相电压、电流采样值,每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数,记录并保存一段时间一周或一个月和典型日上述数组的整点值,电压、电流的最大值、最小值及其出现时间,供电中断时间及恢复时间,记录数据保存在装置的不挥发内存中,在装置断电时记录内容不丢失;配网主站通过通信系统定时读取TTU测量值及历史记录,及时发现变压器过负荷及停电等运行问题,根据记录数据,统计分析、以及负荷特性,并为、配电网规划及事故分析提供基础数据;如不具备通信条件,使用掌上电脑每隔一周或一个月到现场读取记录,事后转存到配网主站或其它分析系统;TTU构成与FTU类似,由于只有数据采集、记录与通信功能,而无控制功能,结构要简单得多;为简化设计及减少成本,TTU由配变低压侧直接变压整流供电,不配备蓄电池;在就地有无功补偿电容器组时,为避免重复投资,TTU要增加电容器投切控制功能;14、馈线终端设备FTU：是装设在馈线开关旁的开关监控装置;这些馈线开关指的是户外的,例如10kV 线路上的断路器、、等;一般来说,1台FTU要求能监控1台,主要原因是大多分散安装,若遇同杆架设情况,这时可以1台FTU监控两台柱上开关;15、JL/G1A-240/40-24/7：钢心铝绞线中的240是平方毫米,指的是这种线总共240.平方毫米粗,30是指的钢心的平方毫米,后面的是指,此线铝部分24股,钢心7股;G1A或G1B指的是普通强度钢线;G2A或G2B 指的是高强度钢线;G3A指的是特高强度钢线;16、OPGW-24芯复合光缆地线：它是一条架空地线,满足地线的功能；在地线里面有几根管子根据实际需要用几根管子装有光纤,满足光缆的特性与功能,所以说它是地线与光缆的复合体;把光纤放置在架空高压输电线的地线中,用以构成输电线路上的光纤通信网,这种结构形式兼具地线与通信双重功能,一般称作OPGW光缆;由于光纤具有抗电磁干扰、自重轻等特点,它可以安装在输电线路杆塔顶部而不必考虑最佳架挂位置和电磁腐蚀等问题;因而,OPGW具有较高的可靠性、优越的机械性能、成本也较低等显着特点;这种技术在新敷设或更换现有地线时尤其合适和经济;光缆应用：●替换现有地线,改造电力光通信线路●在新建架空电力线时,与地线同步规划设计●为不锈钢光纤传输单元提供最佳保护●传导故障短路电流并提供抗雷击保护结构特点：●缆径小,重量轻,对塔的附加载荷低●不锈钢管径大于铝包钢线及铝合金线●不锈钢光纤单元位于绞层中心部位,受到的保护稍好●在最小的钢管内获取最大的光纤余长一次●单层铠装时抗扭曲、抗侧压、抗拉伸性能稍差●运行温度：－40℃~+80℃3、回路数：双回路1看回数需要数线路条数,三条是一回；看电压等级要看导线分裂数,一般二分裂是220,4分裂是500;2对于交流系统的架空线路,目前10kV及以上的线路,我国的设计多是三根导线为一个回路;一般同塔架设的架空线路多数从两回至四回路,排列方式有左右垂直排列、左右三角排列方式,对于10kV及以下的线路也可能出上下水平排列方式的; 3对于直流系统的架空线路,也就是两根导线为一个回路了;多回路的排列方式也是大同小异;4铁塔或电杆上有3相导线就是单回,导线一般是水平或者三角形排列,同塔双回的话,一基铁塔有6相导线,一般是鼓型塔,导线垂直排列左右各一回每一相只有一根导线就是单导线,有2根就是双分裂,有4根就是四.5从导地线的根数也可区分单双回路线路;一般情况下,单回路线路由两根地线和三根导线组成,共五根线;双回路由两根地线和六根导线共八根线组成;第二章配电知识1、开关柜：是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置,是用来对线路、设备实施控制、保护的,分固定式和手车式,而按进出线电压等级又可以分高压开关柜固定式和手车式和低压开关柜固定式和抽屉式;开关柜的结构大体类似,主要分为母线室、断路器室、二次控制室仪表室、馈线室,各室之间一般有钢板隔离;2、内部元器件包括：母线汇流排、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等;从应用角度划分：1、进线柜：又叫受电柜,是用来从电网上接受电能的设备从进线到母线,一般安装有断路器、CT、PT、隔离刀等元器件;2、出线柜：也叫馈电柜或配电柜,是用来分配电能的设备从母线到各个出线,一般也安装有断路器、CT、PT、隔离刀等元器件;3、母线联络柜：也叫母线分断柜,是用来连接两段母线的设备从母线到母线,在单母线分段、双母线系统中常常要用到母线联络,以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷;4、PT柜：电压互感器柜,一般是直接装设到母线上,以检测母线电压和实现保护功能;内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等;5、隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的,它可以给运行人员提供一个可见的端点,以方便维护和检修作业;由于隔离柜不具有分断、接通负荷电流的能力,所以在与其配合的断路器闭合的情况下,不能够推拉隔离柜的手车;在一般的应用中,都需要设置断路器辅助接点与隔离手车的联锁,防止运行人员的误操作;6、电容器柜：也叫补偿柜,是用来作改善电网的功率因数用的,或者说作无功补偿,主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器;一般与进线柜并列安装,可以一台或多台电容器柜并列运行;电容器柜从电网上断开后,由于电容器组需要一段时间来完成放电的过程,所以不能直接用手触摸柜内的元器件,尤其是电容器组；在断电后的一定时间内根据电容器组的容量大小而定,如：1分钟,不允许重新合闸,以免产生过电压损坏电容器;作自动控制功能时,也要注意合理分配各组电容器组的投切次数,以免出现一组电容器损坏,而其他组却很少投切的情况;7、计量柜：主要用来作计量电能用的千瓦时,又有高压、低压之分,一般安装有隔离开关、熔断器、CT、PT、有功电度表传统仪表或数字电表、无功电度表、继电器、以及一些其他的辅助二次设备如负荷监控仪等;8、GIS柜：又叫封闭式组合电器柜,它是将断路器、隔离开关、接地开关、CT、PT、避雷器、母线等封闭组合在金属壳体内,然后以绝缘性能和灭弧性能良好的气体一般用六氟化硫SF6作为相间和对地的绝缘措施,适用于高电压等级和高容量等级的电网中,用作受配电及控制;9、断路器：正常工作情况下,断路器处于合闸状态特殊应用除外,接通电路;当进行自动控制或保护控制操作时,断路器可以在综保装置控制下进行电路的分断或接通操作;断路器不仅可以通断正常的负荷电流,而且能够承受一定时间的短路电流数倍甚至几十倍的正常工作电流,并可以分断短路电流,切除故障线路和设备;所以说,断路器的主要功能就是分断和接通电路包括分断和接通正常电流、分断短路电流;由于在分断和接通电路的过程中,断路器的动触头与静触头之间不可避免的要产生电弧;为了保护触头,减少触头材料的损耗和可靠分断电路,必须采取措施来尽快熄灭电弧,其中一种就是采用不同的灭弧介质填充到断路器的动、静触头间;按灭弧介质的不同断路器可以分为：油断路器多油、少油、六氟化硫SF6断路器、真空断路器、空气断路器等;我们在工程中经常接触到的高低压开关柜里的主要一次设备就是断路器;由于断路器的动、静触头一般都是被包在充满灭弧介质的容器中,所以断路器的分、合状态不可以直接判断,一般是通过断路器的辅助器件如分合位指针等来判别;10、隔离刀闸：隔离刀闸或称隔离开关由于有明显的断口可以识别接通或分断,主要是用来隔离高压电源的,以保证线路和设备的安全检修,能分断的电流很小一般只有几个安培;由于没有专门的灭弧装置,所以它不能用来分断故障电流和正常工作电流,不允许带负荷进行分断操作11、熔断器：熔断器是一种简单的电路保护电器,其原理是当流经熔断器的电流达到或超过定值一定时间后,本身的熔体熔化,切断电路;其动作原理简单,安装方便,一般不单独使用,主要用来配合其他电器使用;主要动作特点：一是电流要达到一定值,该值在熔断器出厂前已经做好,无法更改；二是电流达到一定值后要经过一定的时间,该时间也是厂家做好的,无法更改,但是类型很多,包括延时动作、快速动作、超快速动作等；三是动作后本体损坏,不能重复使用,必须更换；熔断器是否熔断可以通过熔断指示器判别,也可通过熔体外观上判别；常用的保险丝、保险管都属于该类电器范围;12、负荷开关：负荷开关具有简单的灭弧装置,灭弧介质一般采用空气,可以接通和分断一定的电流和过电流,但是不能分断短路电流,不能用来切断短路故障;所以绝对不允许单纯用负荷开关来替代断路器；如果要采用负荷开关,必须与前面提到的高压熔断器配合使用实际上往往用熔断器和负荷开关串联使用,用作简单的过负荷保护,以降低工程造价;负荷开关与隔离刀类似,都有明显的断开间隙,可以很容易的判别电路是处于接通还是断开状态;13、变压器：简单的说,变压器就是利用交变电磁场来实现不同电压等级转换的设备实际上是电能的转换,其变换前后的电压不发生频率上的变化;按照其用途可以分很多种,如电力变压器、整流变压器、调压器、隔离变压器,以及CT、PT等;我们在工程现场经常遇到的是电力变压器;与变压器相关的一些主要的技术参数包括：1额定容量：指额定工作条件下变压器的额定输出能力等于U×I,单位为kVA；2额定电压：空载、额定分接下,端电压的值即一次、二次侧电压值；3空载损耗：空载条件下,变压器的损耗也叫铁耗；4空载电流：空载条件下,一次侧线圈流过的电流值；5短路损耗：一次侧通额定电流,二次短路时所产生的损耗主要是线圈电阻产生的；6分接抽头的概念：为适合电网运行需要,一般的变压器高压侧都有抽头,这些抽头的电压值都是用额定电压的百分比表示的,即所谓的分接电压;例如,高压10kV的变压器具有±5%的抽头,就是说该变压器可以运行在三个电压等级：+5%、10kV额定、-5%;一般来说,有载调压变压器的抽头数分接点较多,如7分接点±3×%和9分接点±4×2%等;由于不能够完全保证分接开关的同步切换,所以有载调压变压器一般不能够并联运行;7有功负荷：电力系统中产生机器能或热能的负荷;但是负载中纯阻性的负荷只消耗有功功率,如电热、电炉、照明等电力负荷完全是有功负荷;而异步电动机、同步电动机的负载中既消耗有功功率,同时又消耗无功功率,其中作功产生机器能的部分属有功负荷;有功负荷要由发电机有功功率来供应;8无功负荷：在电力负载中不作功的部分;只在感性负载中才消耗无功功率;如：变压器、电动机、空调、冰箱等;所以在发电机输出有功功率的同时,还需要提供无功功率;无功功率不能满足电网时,系统的电压将会下降,为了满足用户的需求,所以在变电所里要安装无功补偿器,来保持无功功率的平衡,这样才能维持电压水平; 9事故备用：电力系统中备用容量的组成部分之一;由于发电设备可能发生临时性或永久性的故障而影响供电,所以系统必须设置一定数量的事故备用电源,来确保电力设施的安全.10系统解列：为了防止系统失步和事故扩大,将完整的电力系统分解为几个不再同步运行的独立系统的一种措施;解列后某些局部系统可能会发生功率不足,频率和电压的下降因此需要切除部分负荷,来防止整个系统的稳定遭到破坏;14、PTTV/CTAV：互感器实际上就是一种特殊的变压器,主要用来从电气上隔离一次回路与控制回路,从而扩大二次设备仪表、综保等的使用范围;采用PT/CT可以避免一次回路的高电压/大电流直接进入到二次控制设备如：仪表、综保装置等,也可以防止由于控制设备故障影响一次回路的运行;1电流互感器CT、AV的特点是：一次侧绕组N1粗而少、二次侧绕组N2细而多,二次侧的额定电流I2一般为5A根据N1I1＝N2I2可以近似算出一次侧电流I1,或者根据一次侧电流I1选择相应变比的电流互感器;由于CT在工作时一次绕组和二次绕组都是分别串联在一次回路与二次控制回路中的,根据变压器的特性U1I1＝U2I2可以得出;二次侧在工作时的工作电压,该电压在开路时非常大,故CT是绝对不允许开路的;按照用途来划分,通常可以分为保护和测量用CT;测量CT在一次回路出现短路故障时,容易饱和,以限制二次电流二次绕组侧电流I2过大,达到保护综保装置的目的；而保护CT在一次回路出现短路故障时,不应出现保护现象,以保证综保装置可靠动作;2变比：变压器高压侧绕组与低压侧绕组匝数之比称为变比,近似可用高压侧与低压侧额定电压之比表示;3电压互感器PT、AV的特点是：一次绕组匝数N1多,二次绕组匝数N2少,相当于一个降压变压器二次侧额定电压一般为100V;由于PT在工作时一次绕组和二次绕组都是分别并联在一次回路和二次控制回路电压线圈的,而由于电压线圈的阻抗很大,所以PT二次侧的电流非常小;二次绕组近似于空负荷状态；但二次绕组本身的阻抗是很小的,所以如果二次绕组短路,则将会导致非常大的二次侧电流N1I1＝N2I2;故PT的二次绕组绝对不能够短路;15、手车/抽屉：手车和抽屉分别是高压开关柜和低压开关柜的一部分,分别安装高压断路器和低压断路器及其继电器等元器件;由此划分出手车式开关柜高压和抽屉式开关柜低压,他们与固定式开关柜的功能是基本相同的,主要区别是方便了维护和检修手车和抽屉都可以通过机械操作机构摇把来推进、拉出;手车和抽屉一般都有工作正常运行时、试验试投运和现场试验时和退出维护、检修时三种位置状态; 16、接地刀：接地刀也叫接地开关主要：一是用来在线路和设备检修时,为确保人员安全进行接地用的；二是可以用来人为地造成系统的接地短路,达到控制保护的目的;第一个作用很好理解,不做介绍;第二个作用是这样的：接地刀通常是接在降压变压器的高压侧,当受电端发生故障或者变压器内部故障时,接地刀开关应自动闭合,造成接地短路故障,迫使送电端上端断路器迅速动作,切断故障,所以说这是个人为的接地短路故障,目的就是保证送电端的断路器能够快速动作;17、接触器：接触器是一种用于远距离频繁接通和开断交直流主电路及大容量控制电路的电器,主要控制对象是电动机、照明、电容器组等,分交流接触器和直流接触器;与断路器相比,不同之处在于：动作频率非常高因此要求其电气寿命和机械寿命足够长；有较高的的开断和接通容量,但是一般用在1kV及以下的电压等级中,无法与断路器的几十千伏、几百千伏相比;18、继电器：继电器是用来在控制回路中控制其他电器一般是一次电气主设备动作或在主电路中作为保护用以及作信号转换用的电器,只适用于远距离的分断、接通小容量控制回路,比如：交流/直流电流继电器、电压继电器、时间继电器、中间继电器、热继电器等;19、试验常见试验包括：1型式试验：对按照某一设计要求而制造的一个或多个器件或设备所进行的试验,用以检验这一设计要求是否符合一定的规范;2常规试验：也叫出厂试验,对每个器件或设备在制造中或完工后所进行的试验,用以判明器件或设备是否符合某项标准;3介质试验：是检验介质电气特性的各种试验的总称,包括：绝缘、静电、耐压等;抽样试验：对一批产品中随机抽取的若干样品进行试验,也是用来判明样品是否符合某项标准的;4寿命试验：确定产品在规定条件下可能达到的寿命的试验,或者是为评价分析产品的寿命特征而进行的试验,属破坏性试验;5耐受试验：在包括一定时间内为一定目的所采取的特定运行等规定条件下,对产品进行的试验,如反复操作、短路、过电压、振动、冲击等,属破坏性试验;6投运试验：在现场对产品所进行的试验,用以证明安装是正确的,产品运行是正常的;第三章电气图纸中敷设方式符号。

铁塔：输电线路铁塔基础知识铁塔是高压输电线路中不可或缺的重要部分，它支撑着输电线路的导线和绝缘子，保证了输电线路的稳定运行。

本文将介绍铁塔的基础知识，包括铁塔的类型、结构、工艺以及使用注意事项。

铁塔的类型根据其结构形式和用途，铁塔可分为以下几种类型：1.直线塔：也称吊灯塔，其特点是形状简单、高度较高，用于支撑输电线路在平原或沙漠等地形平缓处使用。

2.角塔：也称转角塔或终端塔，用于输电线路方向变更处的支撑。

3.中间塔：位于输电线路的中间，用于分段支撑导线和绝缘子。

4.终端塔：用于接入电源或负载处，其结构和中间塔相似。

铁塔的结构铁塔主要由塔筒、平台、支架和地线组成。

1.塔筒：也称塔身，是铁塔的主体，主要用于支撑输电线路的导线和绝缘子。

2.平台：位于塔筒上部或中部，用于维修绝缘子。

3.支架：位于塔筒下部，主要用于支撑地线，保证电流安全通过地面。

4.地线：放置在支架上，与地面相连接，主要用于保护输电线路及其周围环境。

铁塔的工艺铁塔的制造工艺主要分为以下几个步骤：1.材料准备：根据设计要求，选用合适的材料进行加工。

2.焊接：采用电弧焊接或气体保护焊接技术将各种零部件进行连接，形成塔身。

3.热处理：对已焊接的塔身进行调质或正火处理，提高其耐腐蚀性和抗拉强度。

4.喷涂：对经过热处理的塔身进行喷涂，以防止腐蚀和氧化。

铁塔的制造工艺对塔的质量和稳定性有着至关重要的影响，一般来说，制造工艺越精细，铁塔的使用寿命就越长。

铁塔的注意事项1.铁塔的维护和检修要遵循相关规定，不得擅自操作。

2.铁塔在使用过程中应定期对其进行检查和维修，以保证其结构稳定性。

3.在选址和施工时，应考虑地形、地质等因素，确保铁塔的抗风稳定性和地震安全性。

4.根据铁塔的用途和要求，选用适当的材料进行制造和加工。

5.铁塔在使用过程中，应注意防止盗窃和损坏。

综上所述，铁塔是输电线路的核心组成部分，选择适当的铁塔类型和合理的施工方式，对于保障输电线路的安全稳定运行具有重要作用。

第一章铁塔概述第一节基本概念1. 为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。

现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。

2. 输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。

3. 铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。

4. 多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。

塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。

5. 档距两杆塔之间的距离称为两杆塔的档距。

第二节输电线路铁塔分类1. 按铁塔在线路中的位置和作用分类（重要）1.1 直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。

在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。

这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。

平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。

直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。

直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。

典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。

1.2 跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。

通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。

高压铁塔知识点总结一、高压铁塔的定义高压铁塔是指用于支撑和传输高压输电线路的一种特殊的铁塔结构。

其主要功能是承受高压输电线路的重量和风力荷载，保障输电线路的安全稳定运行。

二、高压铁塔的结构1. 钢管塔钢管塔是高压铁塔的一种常见结构形式，其主要由钢管组成，通常采用焊接或螺栓连接方式组装成塔身。

钢管塔比较轻巧，适用于高大跨越的输电线路。

2. 角钢塔角钢塔是另一种常见的高压铁塔结构，其主要由角钢材料焊接或螺栓连接而成。

角钢塔结构简单、稳定，适用于中小跨越的输电线路。

3. 组合塔组合塔是一种采用不同形式的材料结构组合而成的高压铁塔，通常包括角钢、钢管等材料。

组合塔结构稳定，适用于复杂的地形和气候条件下的输电线路。

三、高压铁塔的分类1. 按材料分类高压铁塔可以根据所采用的材料进行分类，包括角钢塔、钢管塔、组合塔等。

2. 按用途分类高压铁塔可以根据其用途进行分类，包括导线塔、耐张塔、角钢桁架塔等。

3. 按结构形式分类高压铁塔可以根据其结构形式进行分类，包括直线塔、角钢桁架塔、耐张塔等。

四、高压铁塔的主要性能指标1. 承载能力高压铁塔的承载能力是其最重要的性能指标之一，其主要表现为塔身的最大受力能力和整体稳定性。

2. 抗风性能高压铁塔在遭受强风作用时需要具有较强的抗风能力，以保证输电线路的安全稳定运行。

3. 耐腐蚀性能高压铁塔通常位于户外，需要具有较强的耐腐蚀性能，以抵御大气环境对其材料的腐蚀作用。

4. 施工和维护便捷性高压铁塔需要具有较好的施工和维护便捷性，以降低施工和维护成本。

五、高压铁塔的制造工艺1. 材料选用高压铁塔的主要材料包括钢材、焊接材料、防腐涂料等。

制造工艺中需要选用优质的材料，并根据设计要求进行加工和处理。

2. 制造工艺高压铁塔的制造工艺包括下料、焊接、打磨、热镀锌、防腐涂装等环节。

制造工艺需要严格按照设计要求进行操作，保证高压铁塔的质量和性能。

3. 质量控制制造过程中需要进行严格的质量控制，包括原材料的检验、焊缝质量的检测、热镀锌和涂装的质量检查等，以确保高压铁塔的质量和安全性能。

第一章铁塔概述第一节基本概念1. 为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。

现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。

2. 输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。

3. 铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。

4. 多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。

塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。

5. 档距两杆塔之间的距离称为两杆塔的档距。

第二节输电线路铁塔分类1. 按铁塔在线路中的位置和作用分类（重要）1.1 直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。

在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。

这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。

平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。

直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。

直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。

典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。

1.2 跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。

通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。

铁塔基础必学知识点
1. 铁塔基础的种类：铁塔基础主要包括混凝土浇筑基础和钢桩基础两种。

2. 混凝土浇筑基础：混凝土浇筑基础是将混凝土直接浇筑到地基上形
成的基础。

混凝土基础的常见类型有筏型基础、扩底基础和带基础等。

3. 钢桩基础：钢桩基础是利用钢桩支撑地面荷载，减少地基沉降的一
种基础。

钢桩基础的常见类型有钢筋混凝土桩基础、钢管桩基础和钢
板桩基础等。

4. 基础设计：铁塔基础的设计是根据铁塔的高度、荷载、地质条件等
参数来确定的。

基础设计通常需要考虑到静力荷载、动力荷载、抗风
稳定性、抗震能力等因素。

5. 施工工艺：铁塔基础的施工工艺包括地基处理、基础开挖、基础浇筑、钢筋焊接等步骤。

施工过程中需要注意安全、质量和进度。

6. 基础检测：对于铁塔基础的施工完成后，需要进行基础的检测和验收。

检测主要包括基础的平整度、垂直度、标高等指标的检测。

7. 基础维护：铁塔基础一旦建成后，还需要进行定期的维护。

维护主
要包括检查基础的变形情况、排除铁塔基础的病害、保持基础的防腐等。

8. 相关标准和规范：铁塔基础的设计和施工需要遵守相关的标准和规范，如国家标准GB 50007-2011《建筑地基基础设计规范》等。

以上是铁塔基础必学的知识点，通过学习和掌握这些知识，可以更好地进行铁塔基础的设计和施工。

铁塔运维知识点总结一、安全管理1、安全意识教育对于每一个从业人员来说，安全意识是最重要的，能从根本上解决安全隐患，只有具备了安全意识，才能更好地维护铁塔的安全。

2、安全防护措施在维护铁塔的过程中，需要采取一系列的安全防护措施，包括佩戴防护用具、遵守操作规程等。

3、应急救援措施在发生意外事故时，要快速果断地采取有效的救援措施，及时处理事故，保障人员安全。

4、危险源辨识要加强对工作场所的危险源辨识，从源头上防止事故的发生。

二、设备管理1、设备检查维护经常对铁塔设备进行检查维护，及时发现并处理设备问题，确保设备处于良好的运行状态。

2、设备更换维修一旦发现设备存在问题，要及时更换维修，确保设备的正常运转。

3、定期检测定期对铁塔设备进行检测，保证设备的质量和正常运行，并采取相应的维护和保养措施。

4、设备保养对设备进行定期保养，保证设备在使用过程中不会出现故障。

三、安全技术1、高空作业技术对高空作业人员进行专门的技术培训，提高工作技能，确保高空作业的安全进行。

2、电气安全技术对电力使用进行安全管理，做好电气设备的维护工作，保障电气安全。

3、防雷技术做好铁塔的防雷工作，确保铁塔在雷电天气下的安全。

4、消防安全技术对铁塔周围的消防安全进行特别的管理和保障，确保在发生火灾时能够迅速控制。

四、环境管理1、环境监测对铁塔周围环境进行定期监测，明确环境状况，及时发现环境问题。

2、环境保护制定环境保护方案，采取有效措施减少对环境的污染，确保环境的安全和健康。

3、噪音治理对铁塔周围的噪音进行治理，减少对周边居民的影响。

五、管理制度1、安全制度铁塔的安全管理制度是最重要的，要制定并严格执行相关的安全制度，确保工作的安全进行。

2、管理规范制定工作规范和管理规范，明确员工的工作内容和要求。

3、事故应急预案制定事故应急预案，对可能发生的事故进行预先的规划和准备，保障应急救援工作能及时进行。

4、岗位责任明确员工的岗位责任，让每一个从业人员充分了解自己的责任和义务。

第一章铁塔概述第一节基本概念1.为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。

现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。

2.输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。

3.铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。

4.多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。

塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。

5.档距两杆塔之间的距离称为两杆塔的档距。

第二节输电线路铁塔分类1.按铁塔在线路中的位置和作用分类（重要）1.1直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。

在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。

这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。

平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。

直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。

直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。

典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。

1.2跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。

通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。
