罗茨流量计原理及分类

天然气流量表燃气流量计有：气体涡轮流量计、罗茨流量计、燃气质量流量计、智能型流量计、家用膜式燃气表。

产品广泛用于城市燃气、石油、化工、冶金、矿山，各工商企业燃气或工业气体计量使用。

一、气体涡轮流量计LWQD系列气体涡轮流量计是一种用于测量工况状态下气体流量的机电一体化仪表，具有准确度高重复性好、测量范围宽、耐杂质、安装使用方便等特点。

适用于石油、化工、城市燃气、冶金、矿山等部门单相气体的计量。

本流量计执行JJG198-94《速度式流量计检定规程》和Q/ZCY11-1999企业标准。

原理进入仪表的被测气体，首先通过一个装在壳体内的整流速度分布剖面，而且还能使气体速度增大，此后气体继续沿流动通道流动并进入涡轮，涡轮旋转的角速度与流量计的气体平均流速成正比。

通过叶轮上旋转的感应出与体积流量成正比的交变信号，经放大、整形后由单片机运算输出，驱动LCD显示累积流量和瞬时流量。

特点采用自润滑滚珠轴承，使用维护方便；前后直管段要求低（前≥3DN，后≥1DN）；电路采用表面贴装工艺、结构紧凑、可靠性高；采用高性能微处理器和现代滤波技术，软件功能强大，性能优越；采用高对比度的液晶显示器，可显示标准累积量、标准体积流量、温度、压力值，读数方便、清晰直观；仪表具有密码功能，防止非法作弊设定；仪表具有断电数据保存功能；压损小，抗干扰能力强就地显示流量值，并带有胲冲信号和（4~20）mA标准模拟信号远传输出，便于和二次仪表连接。

1、型号规格、常见参数如下表：注：①表中所列的流量范围为产品出厂检定时的流量范围（常温、常压下介质为空气）；②随着压力的增大，流量范围也随之扩大。

2、典型特性曲线流量计典型特性曲线如下图所示，纵坐标代表仪表的基本误差，横坐标代表仪表最大流量的百分数。

3、工作电源内电源：3V锂电池，功耗≤0.3mW，可使用2年；外电源：24VDC±15%，功耗≤1W。

4、输出信号脉冲信号：三线制脉冲信号输出，传输距离≤200m;（4~20）mA标准模拟信号：线性对应于（0~Qmax）m3/h 流量范围的模拟信号，传输距离≤1500m，接线方式为两线制或三线制5、防爆等级：dⅡBT4使用条件环境温度：-30摄氏度~+55摄氏度相对温度：5%~95%介质温度：-30摄氏度~+80摄氏度大气压力：86kPa~106kPa;当流体中含有杂质时，应安装过滤（本厂配套），滤除气体中的纤维、颗粒及其它杂质。

罗斯蒙特质量流量计中国总代理(网址:)，德莱美（北京）国际贸易有限公司中国总代理(网址:)罗斯蒙特质量流量计工作特性及原理，罗斯蒙特质量流量计中国总代理，罗斯蒙特质量流量计广泛应用于石化等领域，是当今世界上最先进的流量测量仪表之一，在我厂主要产品如乙烯、丙烯和主要原料轻烃等的测量中使用可靠，精度高达1.7‰，为我厂的能源、物料的流量测量提高了准确度，避免了不必要的损失，创造了可观的经济效益。

质量流量测量原理一台质量流量计的计量系统包括一台传感器和一台用于信号处理的变送器。

Rosemount质量流量计依据牛顿第二定律：力=质量×加速度（F=ma）如图1所示，当质量为m的质点以速度V在对P轴作角速度ω旋转的管道内移动时，质点受两个分量的加速度及其力：（1）法向加速度，即向心加速度αr，其量值等于2ωr，朝向P轴；（2）切向角速度αt，即科里奥利加速度，其值等于2ωV，方向与αr垂直。

由于复合运动，在质点的αt方向上作用着科里奥利力Fc=2ωVm，管道对质点作用着一个反向力-Fc=-2ωVm。

当密度为ρ的流体在旋转管道中以恒定速度V流动时，任何一段长度Δx的管道将受到一个切向科里奥利力ΔFc：ΔFc=2ωVρAΔx （1）式中，A—管道的流通截面积。

由于存在关系式：mq=ρV A所以：ΔFc =2ωqmΔx （2）因此，直接或间接测量在旋转管中流动流体的科里奥利力就可以测得质量流量。

传感器内是U型流量管（图2），在没有流体流经流量管时，流量管由安装在流量管端部的电磁驱动线圈驱动，其振幅小于1mm，频率约为80Hz，流体流入流量管时被强制接受流量管的上下垂直运动。

在流量管向上振动的半个周期内，流体反抗管子向上运动而对流量管施加一个向下的力；反之，流出流量管的流体对流量管施加一个向上的力以反抗管子向下运动而使其垂直动量减少。

这便导致流量管产生扭曲，在振动的另外半个周期，流量管向下振动，扭曲方向则相反，这一扭曲现象被称之为科里奥利(Coriolis)现象，即科氏力。

天然气流量计基础知识嘿，朋友！咱今天来聊聊天然气流量计这玩意儿。

你知道吗，天然气流量计就像是家里的电表一样，只不过它管的是天然气的“流量”。

这东西可不简单，它的作用可大了去啦！先来说说它是啥。

天然气流量计就是专门用来测量天然气通过管道时的量的仪器。

就好像你去买水果，得用秤来称重量，这流量计就是天然气的“秤”。

那它都有啥种类呢？常见的有涡轮流量计、罗茨流量计、超声波流量计等等。

这涡轮流量计啊，就像个小风车，天然气流过的时候，风车呼呼转，根据转的速度就能算出流量。

罗茨流量计呢，就像是两个相互咬合的齿轮，天然气推着齿轮转，从而得出流量。

超声波流量计更神奇，它通过声波在天然气中的传播速度来测量，是不是很厉害？再讲讲它的工作原理。

比如说涡轮流量计，天然气冲过来，涡轮叶片就开始旋转，转的速度和流量成正比，就像跑步速度和跑的距离有关系一样。

罗茨流量计呢，是靠两个“亲密接触”的罗茨轮，天然气让它们一格一格地转动，从而测量出流量。

这天然气流量计的精度可是很重要的哟！要是精度不准，就好比你买东西，老板给你称多了或者称少了，那不是亏大啦？所以，在选择流量计的时候，可得瞪大眼睛，选个精度高的。

而且，安装和维护也不能马虎。

安装不好，就像鞋子不合脚，走路都别扭，测量也不准。

维护呢，就像给车做保养，定期检查，有问题及时处理，才能让它一直好好工作。

你想想，如果没有天然气流量计，那天然气的使用不就乱套啦？不知道用了多少，怎么收费？怎么合理安排使用？所以说，这小小的流量计，可是起着大作用呢！总之，天然气流量计虽然看起来不起眼，但却是天然气使用中不可或缺的重要角色。

我们得了解它，才能更好地使用天然气，让生活更方便、更安全、更经济！。

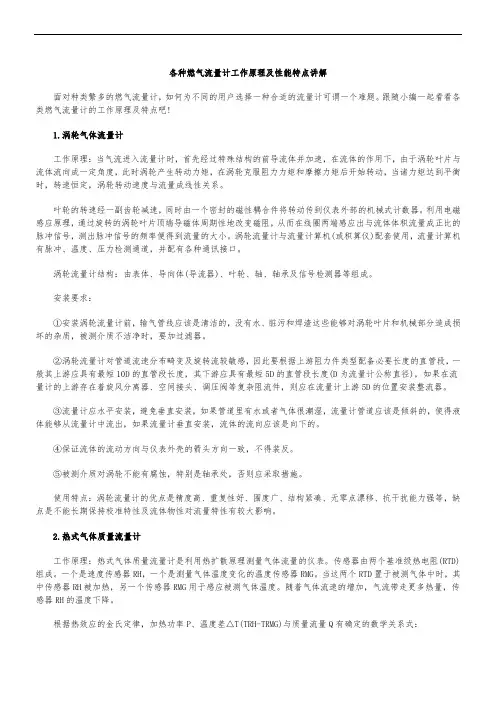

各种燃气流量计工作原理及性能特点讲解面对种类繁多的燃气流量计，如何为不同的用户选择一种合适的流量计可谓一个难题。

跟随小编一起看看各类燃气流量计的工作原理及特点吧!1.涡轮气体流量计工作原理：当气流进入流量计时，首先经过特殊结构的前导流体并加速，在流体的作用下，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在涡轮克服阻力力矩和摩擦力矩后开始转动，当诸力矩达到平衡时，转速恒定，涡轮转动速度与流量成线性关系。

叶轮的转速经一副齿轮减速，同时由一个密封的磁性耦合件将转动传到仪表外部的机械式计数器。

利用电磁感应原理，通过旋转的涡轮叶片顶端导磁体周期性地改变磁阻，从而在线圈两端感应出与流体体积流量成正比的脉冲信号，测出脉冲信号的频率便得到流量的大小。

涡轮流量计与流量计算机(或积算仪)配套使用，流量计算机有脉冲、温度、压力检测通道，并配有各种通讯接口。

涡轮流量计结构：由表体、导向体(导流器)、叶轮、轴、轴承及信号检测器等组成。

安装要求：①安装涡轮流量计前，输气管线应该是清洁的，没有水、脏污和焊渣这些能够对涡轮叶片和机械部分造成损坏的杂质，被测介质不洁净时，要加过滤器。

②涡轮流量计对管道流速分布畸变及旋转流较敏感，因此要根据上游阻力件类型配备必要长度的直管段，一般其上游应具有最短10D的直管段长度，其下游应具有最短5D的直管段长度(D为流量计公称直径)，如果在流量计的上游存在着旋风分离器、空间接头、调压阀等复杂阻流件，则应在流量计上游5D的位置安装整流器。

③流量计应水平安装，避免垂直安装，如果管道里有水或者气体很潮湿，流量计管道应该是倾斜的，使得液体能够从流量计中流出，如果流量计垂直安装，流体的流向应该是向下的。

④保证流体的流动方向与仪表外壳的箭头方向一致，不得装反。

⑤被测介质对涡轮不能有腐蚀，特别是轴承处，否则应采取措施。

使用特点：涡轮流量计的优点是精度高、重复性好、围度广、结构紧凑、无零点漂移、抗干扰能力强等，缺点是不能长期保持校准特性及流体物性对流量特性有较大影响。
