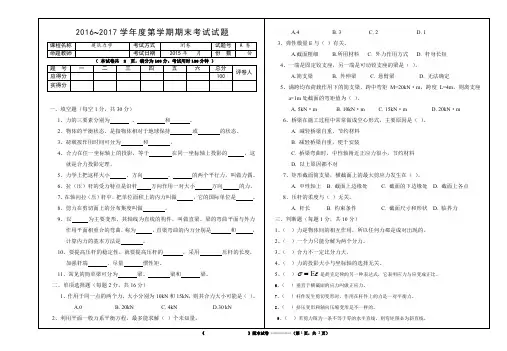

答案
一、名词解释 （每小题3分，共计9分）
1、三刚片法则：三刚片用不共线的三个饺两两相连，构成几何不
变体系。
2、二元体：空间中的一点用、且仅用不共线的两根链杆相连形成的构造。
3、静定结构：指结构的内力可由精力平衡方程唯一确定的结构。
二、填空题（每空1分，共计29分）
1、建筑的设计原则 坚固 、 适用 、美观 。
2、一个饺相当于 2 个约束；一根相当于 1 个约束。
3、结构施工图一般包括 结构设计说明 、 基础平面图 、基础详图 、 结构平面图 、 构件详图 等有关内容。
4、从几何组成的角度来划分，桁架可分为简单桁架 、 联合桁架 、复杂桁架 。
5、结构产生内力和位移的因素有温度变化 、 基础沉陷 、材料收缩 、 荷载效应等。
6、建筑荷载按分布方式可分为集中荷载 、 均布荷载 、非均布荷载三种。
7．求解桁架的内力方法有 节点法 和 截面法 。
8、结构的内力一般是指轴力 、 剪力 、 弯矩 。
9、梁和刚架的主要内力是__弯矩___；桁架的主要内力是_轴力。
10、轴力的符号规定: __受拉___为正，__受压__为负。
三、选择题（每空2分，共计20分）
1、下列哪些方法用于求解超静定结构内力的？（ D ）
A ．节点法 B.图乘法C.截面法 D.力法
2、如图所示杆ACB ，其正确的受力图为（ A ）。
A ：图A B ：图B C ：图C D ：图D
3、 三个刚片用( B )的三个铰两两相联可以组成几何不变体系。
A ：共线 B ：不共线 C ：虚拟 D ：非虚拟
4、 平面刚架两杆刚结点处没有集中力偶作用时，两杆的杆端（ A ）值相等。
A ：弯矩 B ：剪力 C ：轴力 D ：扭矩
5、平衡是指物体相对地球（ D ）的状态。
A ：静止
B ：匀速运动
C ：加速运动
D ：静止或匀速直线运动 6、既限制物体任何方向运动，又限制物体转动的支座称（C ）支座。
A ：固定铰 B ：可动铰 C ：固定端 D ：光滑面
7、力的作用线都相互平行的平面力系称（D ）力系。
A ：空间平行
B ：空间一般
C ：平面一般
D ：平面平行
8.如下图所示，M BD 的大小及方向是（ A ），
（C ）
（D ）
（A ）
D
A ． 140，逆时针 B. 260，顺时针 C.140，顺时针 D. 260，逆时针 9、平面平行力系合成的结果是（D ）。
A ：合力
B ：合力偶
C ：主矩
D ：主矢和主矩
10、梁的一端用固定铰，另一端用可动铰支座支承的梁称（A ）梁。
A ：简支 B ：外伸 C ：多跨 D ：悬臂
五、计算题（共计42分）
1、绘制图示悬臂梁的弯矩图。
（10分）
解：（1)求支座反力
由静力平衡方程,求得F A =180(向上), M AB =440(逆时针)(4分) (2)求各控制截面的弯矩值
M C =0(2分), M BC =40(逆时针) (4分) (3)其弯矩图如下:(2分
)
2、图示物体系统，q =4kN /m ，P =8kN ，求支座A 的约束反力；并作弯矩图 （11分）。
解：（1)求支座反力
由静力平衡方程，通过整体和局部分别列方程,求得
F
A =8（向下）, B
F=20（向上）；
E
F=4（向上） (3分)
(2)求各控制截面的弯矩值
M
A =0 (1分) ；M
ED
=0 (1分)； M
DE
=8 (顺)(2分)
M
C =0(1分)； M
BA
=16(顺) (2分)
(3)其弯矩图如下:(1分)
3、作出图示刚架的弯矩图。
（10分）
解：（1)求支座反力
由静力平衡方程,求得F
D
=10（向上）, M DB=20（顺）(2分) (2)求各控制截面的弯矩值
M
BC =10×2=20(逆)(2分), M
BA
=40(顺)(2分)，M
BD
=20(逆) (2分)
(3)其弯矩图如下:(2分)
4、用图乘法求刚架上点D的水平位移
DH
，已知EI为常数。
（11分）
解:(1) （1)求支座反力
由静力平衡方程,
当实际荷载F=20作用在结构上时，
求得F AX=20（向左）, F AY=20/3（向上），F C=20/3（向下）（2分）当单位荷载F=1作用在结构上时，
求得F AX=1（向左）, F AY=1/3（向上），F C=1/3（向下）（2分）（2）作M图和单位力作用下的弯矩图如下(4分).
∆=AY/EI，有：
(3)、根据公式
DH
∆=(40×2/2×4/3+40×2×2+40×6/2×4/3) /EI
DH
=1120/3EI(3分)。
