三通管道塑料模具设计随着现代工业的迅速发展，模具技术得到了越来越广泛的运用，尤其在汽车、电器、电机、仪表、日用品工业中。
本次设计选用三通管塑件进行模具设计，通过对三通管道塑件成型工艺分析，设计模具的分型面、型腔、动定模及浇注系统，此模具可实现一模两件的加工效果，有效提高加工效率。
关键字：三通管道、模具、一模两件塑料成型模具（简称塑料模）是塑料模塑成型关键的工艺装备。
在现代塑料制品生产中，正确的加工工艺、高效率的设备、先进的模具是影响塑料制品生产的三大重要因素，而塑料模对塑料塑模工艺的实现，保证塑料制品的形状、尺寸及公差起着极其重要的作用，高效率全自动的设备只有配备了适应自动化生产的塑料模才可能发挥其效能；产品的更新也是以模具的制造和更新为前提。
目前，对塑料制品的品种、质量和产量的要求越来越高，因而对塑料模具的要求也越来越迫切。
近些年在日用塑料方面的研究成果有：2015年，吕任生，黄启飞，杨玉飞等人针对在日用塑料制品中的一种阻燃剂PBDEs对人体健康的影响做了研究，研究表明在日常生活中经常接触到的塑料制品如塑料盆、垃圾桶等中， PBDEs的添加量并对人体的健康风险影响很小。
2017年，贵州大学的黄斌针对在日用塑料制件中最常见的塑料聚丙烯，通过泡孔结构研究了聚丙烯的动态发泡过程，提供了聚丙烯在实际注塑中的发泡机理的研究。
2011年郑州大学的刘岩对聚丙烯制品进行了形态演化研究，对其工艺参数中的注射速率进行了详细的研究，优化了工艺参数。
一、三通管道塑件的工艺分析三通管道塑件材料采用PP（即聚丙烯），其收缩率为1.0%-2.5%，是继尼龙之后发展的又一优良树脂品种。
该零件没有侧孔、内凹槽，塑件的壁厚较均匀，有利于零件的成型。
因此，模具设计时只需考虑型芯、型腔的加工，该零件属于一般难度。
尺寸要求均为6 级塑件精度，属于一般精度，在模具设计和制造过程中要保证这些尺寸精度的要求。
其余尺寸均无特殊要求，为满足制品表面质量及嵌件的定位精度，采用二板模侧口进胶。

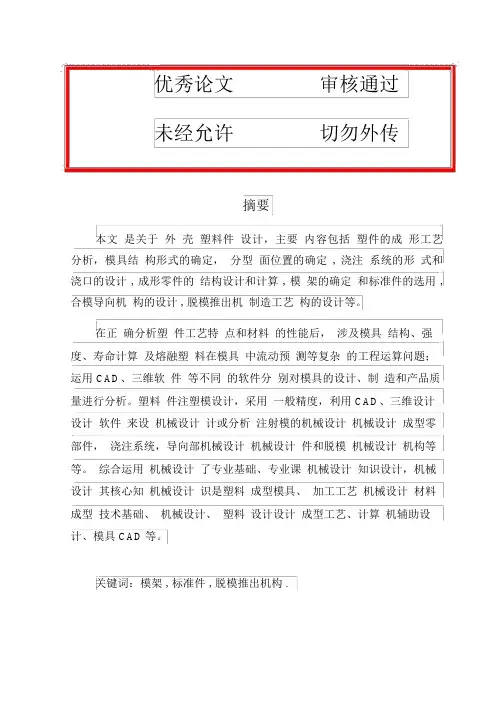

优秀论文审核通过未经允许切勿外传摘要本文是关于外壳塑料件设计，主要内容包括塑件的成形工艺分析，模具结构形式的确定，分型面位置的确定, 浇注系统的形式和浇口的设计 , 成形零件的结构设计和计算 , 模架的确定和标准件的选用 , 合模导向机构的设计 , 脱模推出机制造工艺构的设计等。
在正确分析塑件工艺特点和材料的性能后，涉及模具结构、强度、寿命计算及熔融塑料在模具中流动预测等复杂的工程运算问题；运用 CAD、三维软件等不同的软件分别对模具的设计、制造和产品质量进行分析。
塑料件注塑模设计，采用一般精度，利用 CAD、三维设计设计软件来设机械设计计或分析注射模的机械设计机械设计成型零部件，浇注系统，导向部机械设计机械设计件和脱模机械设计机构等等。
综合运用机械设计了专业基础、专业课机械设计知识设计，机械设计其核心知机械设计识是塑料成型模具、加工工艺机械设计材料成型技术基础、机械设计、塑料设计设计成型工艺、计算机辅助设计、模具 CAD等。
关键词：模架 , 标准件 , 脱模推出机构 .AbstractThis paper is about the design of plastic injection mold,cone-shaped include plastic parts forming process analysis, determination of die structure form, parting surface positioning, gating system forms and runner design, forming parts structuredesign and calculation, the determination of the formwork andstandard parts choose, shut the mould design of steering mechanism, stripping out institution design, etc.In the correct analysis plastics technology characteristics and PP material performance, involving the mould structure, strength, lifetime calculation and molten plastic mould flowprediction in complex engineering computation problem; Using CAD, such different software UG respectively to mold of design, manufacturing and product quality analysis. Tapered plastic injection mold design, use general accuracy, use CAD, UGto design or analysis of injection mold, gating system, discusses guidecomponents and moulding mechanism, etc. Comprehensive use of the professional basis, professional class design, and its core knowledge is plastic molding, material molding technology base,mechanical design, plastic injection molding process, computeraided design, mould CAD, etc.Keywords:formwork,standard parts,stripping out institution design目录摘要 (1)ABSTRACT (2)目录 . (3)第 1 章引言 (1)第 2 章塑件分析 (6)2.1 塑件模具结构分析........................................2.2.1 尺寸精度分析 ...............................................2.2.2 表面质量分析 ................................................2.2.3 计算塑件的体积和重量 .........................................2.2.4 塑件注射工艺参数的确模具设计模具设计定 ..........................2.2 塑件材料的选择.........................................2.2.1 材料 ABS的注塑设计设计成型参数.................................2.2.2 材料 ABS性能...............................................第 3 章注射模的结构设计 (10)3.1 型腔数目的确定........................................3.2 型腔的分布. ..........................................3.3 分型面的设计计........................................6 6 6 67 78 81010113.4 浇注系统设设计 (11)3.4.1 主流道 . (12)3.4.2 分流道设计 (13)3.4.3 浇口形式及位置的选择 (13)3.4.4 剪切速率的校核 (14)3.4.5 主流道剪切速率校核 (15)3.4.6 浇口剪切速速率的校核 . (15)3.5 成型零件结构设计. (15)3.5.1 定模的结构设计 (15)3.5.2 动模的结构设计 (16)3.5.4 型腔和型芯工作尺寸计算 (17)3.6 推杆机构设计. (18)3.6.1 脱模机构的选用原则 (18)3.6.2 脱模力的计算 (18)3.6.3 推杆的设计 (19)3.7 冷却系统的设计. (20)3.7.1 设计原则 (20)3.7.2 冷却时间的确定 (21)3.7.3 模具加热和冷却系统的计算 (21)第 4 章注塑机校核 (24)4.4.1 模具闭合高度的确定 (24)4.4.2 由锁模力选定注射机 (24)4.4.3 最大注塑量的校核 (25)4.4.4 锁模力的校核 (25)4.4.5塑化能力的校核 (25)第 6 章模具工作原理 (26)参考文献 (27)第1章引言随着中国国民经济的高速发展，各相关行业对于塑料模具需求越来越多，要求也日益提高。

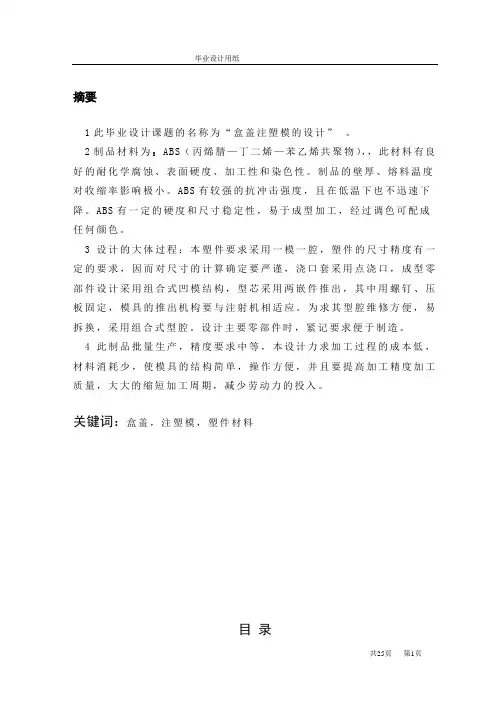

摘要1此毕业设计课题的名称为“盒盖注塑模的设计”。
2制品材料为：ABS（丙烯腈—丁二烯—苯乙烯共聚物），，此材料有良好的耐化学腐蚀、表面硬度、加工性和染色性。
制品的壁厚、熔料温度对收缩率影响极小。
ABS有较强的抗冲击强度，且在低温下也不迅速下降。
ABS有一定的硬度和尺寸稳定性，易于成型加工，经过调色可配成任何颜色。
3设计的大体过程：本塑件要求采用一模一腔，塑件的尺寸精度有一定的要求，因而对尺寸的计算确定要严谨，浇口套采用点浇口，成型零部件设计采用组合式凹模结构，型芯采用两嵌件推出，其中用螺钉、压板固定，模具的推出机构要与注射机相适应。
为求其型腔维修方便，易拆换，采用组合式型腔。
设计主要零部件时，紧记要求便于制造。
4此制品批量生产，精度要求中等，本设计力求加工过程的成本低，材料消耗少，使模具的结构简单，操作方便，并且要提高加工精度加工质量，大大的缩短加工周期，减少劳动力的投入。
关键词：盒盖，注塑模，塑件材料目录引言 (3)第一章工艺分析…………………………………………………………4-51.1、材料分析 (4)1.2、塑件分析 (5)第二章各零件的尺寸计算及设计.......................................6-22 2.1、型腔数目的确定 (6)2.2、型腔、型芯工作部位尺寸的确定.......................................6-8 2.3、浇注系统的设计...............................................................8-10 2.4、成型零部件设计...............................................................11-12 2.5、推出机构设计..................................................................12-15 2.6、导向机构的设计...............................................................15-17 2.7选用模架..............................................................................17-18 2.8、较核注射机 (19)2.9、主要零部件的设计............................................................19-22第三章试模...........................................................................23-24 第四章小结 (24)参考文献 (25)引言本设计加工的零件是盒盖，如图1所示，它是大批量生产，年产量400万件，它的材料是采用ABS即丙烯腈——丁二烯——苯乙烯共聚物。
