等温淬火球铁（ADI）材料简介等温淬火球铁（ADI）作为二十世纪铸冶技术的一项重大发明，推动了全世界在机械制造及相关领域的技术进步，并在新世纪里继续创新和推广应用，使我们获得更大的经济和社会效益。
1. 等温淬火球铁特点等温淬火球铁（简称ADI）是将普通球铁（石墨为球状，基体为铁素体+珠光体）通过适当的等温淬火而获得奥氏体（高韧性）与贝氏体（高强耐磨）组织的金属结构材料。
其性能明显优于其它铸铁，其抗拉强度是普通珠光体-铁素体球铁的两倍，并且，它又保留了良好的伸长率和冲击韧度。
大大优于普通球铁和钢，主要特性是：（1）特高的强度与耐磨性，又具有中等韧性。
几种材料性能如表1-1。
表1-1 几种材料性能情况材质抗拉强度σbMPa屈服强度σ0.2MPa伸长率δ%硬度HB主要金相组织性能特点石墨基体强度韧性耐磨普通铸铁（HT）150-350 0150-225片状珠光体低特低低铁素体球铁（QT）400-500 250-3200 5-18130-24球状铁素体中高中珠光体球铁（QT）600-700 370-420 2-3190-305球状珠光体高中高等温淬火球铁（ADI）800-1600 500-1300 1-10260-55球状奥氏体+贝氏体特高中特高铸造碳钢（ZG）400-640 200-340 10-25奥氏体+珠光体+铁素体中特高中轧制碳钢315-610 195-275 15-30 铁素体+珠光体+马氏体中特高低正火回火合金钢（9CrMo）1121 780-821 9321-331奥氏体+马氏体+贝氏体特高中高（2）减震性好，使用时噪音比钢低1-5db。
（3）低温性能比钢好，适用于低温下使用。
（4）工作过程的不断自硬性。
工作面在使用过程中不断产生自硬性，不断提高强度和耐磨效果。
（5）制造成本比钢低，材料利用率高。
综上所述，ADI的优点是：高（机械性能高）、长（使用寿命长）、易（成型容易）、省（节省原材料）、低（低噪音、低温性能好、低成本）。
球墨铸铁的等温淬火工艺
球墨铸铁是一种广泛应用于工程中的铸铁，具有较高的强度和韧性。
其中，等温淬火是一种重要的热处理工艺，可以显著提高球墨铸铁的机械性能和耐磨性。
等温淬火通常包括以下几个步骤：首先，在炉内加热球墨铸铁至一定温度，保温一定时间使其组织达到平衡状态；然后迅速将球墨铸铁置于淬火介质中，使其快速冷却，从而使组织发生变化；最后，在适当的温度下进行回火处理，消除淬火过程中的残余应力，并提高强度和韧性。
等温淬火的工艺参数包括加热温度、保温时间、淬火介质和回火温度等。
其中，加热温度和保温时间的选择应根据球墨铸铁的材质、尺寸和要求的性能来确定；淬火介质应根据要求的硬度和韧性来选择，常用的淬火介质包括水、油和空气等；回火温度的选择应根据要求的性能来确定，通常在300~600℃范围内。
总之，等温淬火是一种重要的球墨铸铁热处理工艺，可显著提高其机械性能和耐磨性。
在实际应用中，应根据具体情况选择适当的工艺参数，保证球墨铸铁的性能达到要求。
- 1 -。
球铁齿轮等温淬火随着社会经济的发展，各行业对齿轮产品的要求也越来越高。
而且，由于齿轮产品的要求，在加工过程中，淬火工艺是不可缺少的。
淬火工艺是将材料达到一定的淬火处理温度，使其产生表面硬化和深内部构效改善，从而提高材料的硬度和强度，改善材料的力学性能，以满足产品需求。
由于不同材料的不同淬火温度，不同材料的淬火工艺也不同。
球铁齿轮需要等温淬火。
等温淬火是指将材料放入温度恒定的火淬炉中多次循环，直到达到给定的温度为止。
等温淬火原理是，将材料放入火淬炉中，材料表面导热系数较大，因此热能会很快地被传入材料的内部，此时材料的表面温度和内部温度还不一样，而内部温度会慢慢升高，相对表面温度而言，而此时外表面就会出现温度梯度，由于火淬炉中温度恒定，外表面热能会继续传入内部，从而抵消内部温度梯度，最后形成等温的淬火作用。
球铁齿轮的等温淬火的温度一般为850-930℃，表面温度控制在850-930℃，经淬火后，齿轮的表面硬度会大大提高，可使齿轮的缺陷减少。
其次，经等温淬火的齿轮还有利于提高抗疲劳强度及抗冲击强度，所以，它们能够更好地满足需求，承受更多的压力。
因此，等温淬火是球铁齿轮生产中不可缺少的一个工序，需要控制好温度，保证淬火质量。
淬火前，要确保齿轮材料的质量，同时，需要准备充足的淬火材料，如淬火剂和淬火药液等，并严格按照淬火工艺要求进行操作，确保淬火效果。
此外，要做到球铁齿轮质量的控制，还需要合理的设备投资，正确的工艺流程设计，以及良好的生产环境和车间管理。
通过合理的设备投资，可以增加生产效率，提高工艺的恒定性；通过正确的工艺流程设计，可以提高产品的质量，避免浪费；通过良好的生产环境和车间管理，可以保证生产安全，延长使用寿命。
综上所述，球铁齿轮的等温淬火是一个必不可少的工序，它可以提高材料的硬度和强度，改善材料的力学性能，以满足产品的需求。
此外，要做到球铁齿轮等温淬火的质量控制，应该合理投资设备，正确设计工艺流程，确保良好的环境和车间管理。
球墨铸铁的等温淬火工艺球墨铸铁是一种高强度、高韧性和高耐磨损的工程材料，广泛应用于机械、汽车、铁路、船舶等领域。
而其制造工艺中的等温淬火技术是保证此种材料力学性能均匀性和稳定性的重要因素之一。
等温淬火工艺是在球墨铸铁浇铸成型之后进行的一种热处理工艺，目的是消除铸件的内部结构应力和减小组织的尺寸，并使铸件达到均匀的高硬度和高强度。
等温淬火的基本原理是在铸件的完全固化之前，将铸件以较高的温度加热一段时间，使其达到淬火温度。
然后迅速将铸件浸入水或油中淬火，铸件表面温度快速降到室温以下，并形成硬脆的外表面。
此时，铸件表面的冷却速度快于内部，导致表面的组织缩小、变硬，而内部的组织则较慢地在室温下固化，形成相对柔韧的较大晶粒。
等温淬火工艺主要分为以下几个步骤：1. 铸件浇注后，将其在高温条件下加热，使铸件表面达到淬火温度，如淬火温度为860℃，则加热温度为890-910℃，保温时间约为30分钟。
2. 加热后，迅速取出铸件，将其放入淬火介质中进行淬火。
通常要求淬火介质的温度低于室温约20℃，淬火介质一般选用水或油。
3. 淬火后，将铸件取出，进行等温时效。
等温时效是将铸件加热到250-350℃，保温1-2小时，使组织达到均匀状态。
4. 等温时效后，将铸件自然降温至室温。
此时，铸件的内外组织结构均匀，力学性能优异。
等温淬火工艺影响球墨铸铁性能的因素很多，其中加热温度、淬火介质和保温时间是影响最大的因素。
若加热温度过高或淬火速度过快，铸件表面组织易形成过硬的马氏体，而内部组织晶粒较大，从而影响铸件的韧性。
若加热温度过低，淬火介质温度过高，铸件内部组织易形成珠光体，从而降低铸件的强度和硬度。
因此，对于不同的球墨铸铁材料和铸件尺寸，需要根据具体情况选择适当的等温淬火工艺参数，以获得最佳的力学性能和表面硬度。
综上所述，等温淬火工艺是球墨铸铁制造中至关重要的一环，可以显著提高球墨铸铁的力学性能和表面硬度，应用广泛。

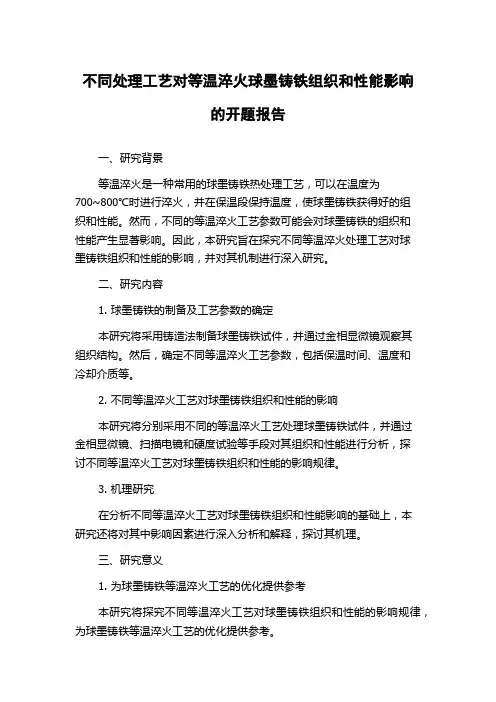

不同处理工艺对等温淬火球墨铸铁组织和性能影响的开题报告一、研究背景等温淬火是一种常用的球墨铸铁热处理工艺，可以在温度为700~800℃时进行淬火，并在保温段保持温度，使球墨铸铁获得好的组织和性能。
然而，不同的等温淬火工艺参数可能会对球墨铸铁的组织和性能产生显著影响。
因此，本研究旨在探究不同等温淬火处理工艺对球墨铸铁组织和性能的影响，并对其机制进行深入研究。
二、研究内容1. 球墨铸铁的制备及工艺参数的确定本研究将采用铸造法制备球墨铸铁试件，并通过金相显微镜观察其组织结构。
然后，确定不同等温淬火工艺参数，包括保温时间、温度和冷却介质等。
2. 不同等温淬火工艺对球墨铸铁组织和性能的影响本研究将分别采用不同的等温淬火工艺处理球墨铸铁试件，并通过金相显微镜、扫描电镜和硬度试验等手段对其组织和性能进行分析，探讨不同等温淬火工艺对球墨铸铁组织和性能的影响规律。
3. 机理研究在分析不同等温淬火工艺对球墨铸铁组织和性能影响的基础上，本研究还将对其中影响因素进行深入分析和解释，探讨其机理。
三、研究意义1. 为球墨铸铁等温淬火工艺的优化提供参考本研究将探究不同等温淬火工艺对球墨铸铁组织和性能的影响规律，为球墨铸铁等温淬火工艺的优化提供参考。
2. 丰富球墨铸铁加工工艺研究的内容通过对等温淬火工艺对球墨铸铁组织和性能影响的研究，可以丰富和完善球墨铸铁加工工艺的研究内容。
3. 探究其机理，促进球墨铸铁加工工艺的进步通过对不同等温淬火工艺对球墨铸铁组织和性能影响的机理的探究，可以促进球墨铸铁加工工艺的进步，并为相关领域的研究提供有益参考。
四、研究方法本研究将采用实验研究法和分析研究法相结合的方式，利用金相显微镜、扫描电镜、硬度试验等手段对球墨铸铁试件的组织和性能进行分析，探究不同等温淬火工艺对其的影响规律和机理。
五、预期成果通过本研究，将获得以下成果：1. 不同等温淬火工艺对球墨铸铁组织和性能的影响规律；2. 不同等温淬火工艺对球墨铸铁组织和性能影响的机理；3. 探究球墨铸铁等温淬火工艺的优化策略。

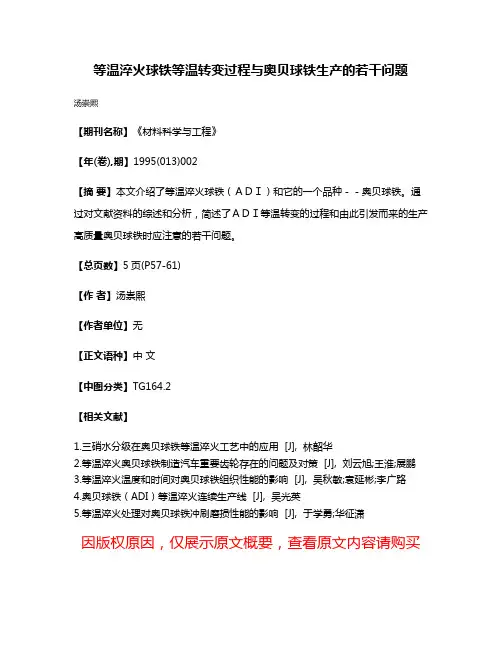

等温淬火球铁等温转变过程与奥贝球铁生产的若干问题
汤崇熙
【期刊名称】《材料科学与工程》
【年(卷),期】1995(013)002
【摘要】本文介绍了等温淬火球铁（ＡＤＩ）和它的一个品种－－奥贝球铁。
通过对文献资料的综述和分析，简述了ＡＤＩ等温转变的过程和由此引发而来的生产高质量奥贝球铁时应注意的若干问题。
【总页数】5页(P57-61)
【作者】汤崇熙
【作者单位】无
【正文语种】中文
【中图分类】TG164.2
【相关文献】
1.三硝水分级在奥贝球铁等温淬火工艺中的应用 [J], 林韶华
2.等温淬火奥贝球铁制造汽车重要齿轮存在的问题及对策 [J], 刘云旭;王淮;展鹏
3.等温淬火温度和时间对奥贝球铁组织性能的影响 [J], 吴秋敏;袁延彬;李广路
4.奥贝球铁（ADI）等温淬火连续生产线 [J], 吴光英
5.等温淬火处理对奥贝球铁冲刷磨损性能的影响 [J], 于学勇;华征潇
因版权原因，仅展示原文概要，查看原文内容请购买。
球铁齿轮等温淬火“球铁齿轮”这三个字指的是一种电气齿轮，它由精密铸铁齿轮特殊设计，用于转动机器部件，其特点是精度高，能承受大负荷，寿命长，通过齿轮矩阵来克服不稳定的冲击负荷，是各种发动机和齿轮传动装置中最重要的部件之一。
由于其构造复杂，为了确保其正确的功能和结构，必须经过淬火处理，以保证齿轮的耐用性和性能。
其中，等温淬火是指将淬火的空间分割成几个部分，每个部分分别形成一个温度场，使热处理物料在空间中得到温度上的均匀性，从而得到球铁齿轮等温淬火。
球铁齿轮等温淬火是一种特殊的热处理方法，它能够给予材料更好的淬火效果，在充分考虑淬火温度、时间及其它因素的基础上，使齿轮的表面均匀淬火，齿轮的内部均匀淬火，从而提高齿轮的使用寿命和性能。
由于淬火工艺的复杂性，等温淬火的过程需要一定的技术投入，操作时需要考虑多种因素，其中淬火温度将直接影响淬火工艺的质量，如果温度不均匀，温度偏高或过低，淬火成果将不理想，甚至可能会造成齿轮耐用性的下降。
因此，对于球铁齿轮等温淬火，控制其温度是关键，使温度均匀，以免因淬火温度的偏差造成热处理的失败。
球铁齿轮等温淬火还要考虑淬火时间，淬火时间过长可能使齿轮变形、弯曲；过短可使淬火效果不理想，从而降低齿轮的耐用性，所以淬火时间也需要妥善控制。
此外，球铁齿轮等温淬火要考虑淬火介质，空气淬火可以发挥淬火温度、淬火时间、介质容量等多种优势，从而使得淬火效果更佳，但是要注意大气淬火会使球铁等温淬火的硬度降低。
上述是球铁齿轮等温淬火的技术要求，它们对淬火工艺的质量至关重要，只有通过认真且精确的操作，才能保证球铁齿轮等温淬火的成功。
同时，要注意环境保护，保证热处理作业环境的安全。
最后，为了保证球铁齿轮的正常使用，等温淬火的过程必须由专业的技术人员进行监督指导，平时也应对齿轮进行定期的检查与保养，以保持齿轮的正常使用。

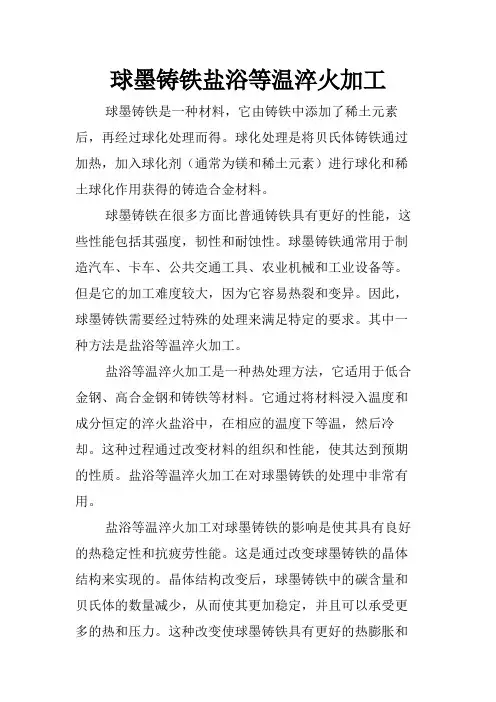

球墨铸铁盐浴等温淬火加工球墨铸铁是一种材料，它由铸铁中添加了稀土元素后，再经过球化处理而得。
球化处理是将贝氏体铸铁通过加热，加入球化剂（通常为镁和稀土元素）进行球化和稀土球化作用获得的铸造合金材料。
球墨铸铁在很多方面比普通铸铁具有更好的性能，这些性能包括其强度，韧性和耐蚀性。
球墨铸铁通常用于制造汽车、卡车、公共交通工具、农业机械和工业设备等。
但是它的加工难度较大，因为它容易热裂和变异。
因此，球墨铸铁需要经过特殊的处理来满足特定的要求。
其中一种方法是盐浴等温淬火加工。
盐浴等温淬火加工是一种热处理方法，它适用于低合金钢、高合金钢和铸铁等材料。
它通过将材料浸入温度和成分恒定的淬火盐浴中，在相应的温度下等温，然后冷却。
这种过程通过改变材料的组织和性能，使其达到预期的性质。
盐浴等温淬火加工在对球墨铸铁的处理中非常有用。
盐浴等温淬火加工对球墨铸铁的影响是使其具有良好的热稳定性和抗疲劳性能。
这是通过改变球墨铸铁的晶体结构来实现的。
晶体结构改变后，球墨铸铁中的碳含量和贝氏体的数量减少，从而使其更加稳定，并且可以承受更多的热和压力。
这种改变使球墨铸铁具有更好的热膨胀和热变形性能，从而可以在高温和高压下保持更好的形状和结构。
盐浴等温淬火加工还可以改善球墨铸铁的抗蚀性能。
内部结构发生变化后，球墨铸铁的表面硬度有所提高，从而使其抵抗腐蚀和磨损的能力更强。
这对于制造汽车和其他机械零件的持久性和性能都非常重要。
总的来说，盐浴等温淬火加工是一个非常有用的热处理方法，特别适用于球墨铸铁。
它可以改善球墨铸铁的热稳定性，抗疲劳性能和抗腐蚀性能，使其更加持久和稳定。
虽然盐浴等温淬火加工需要更高的技术和设备要求，但是对于制造高质量机械零件和汽车零件等行业而言，它是一个必不可少的工艺。
奥贝球铁(ADI)等温淬火连续生产线摘要：本文介绍了奥贝球铁(ADI)等温淬火连续生产线的工艺流程和设备配置，分析了该生产线的优点和应用前景，同时探讨了在实际生产中遇到的问题及解决方法。
通过实验验证，证明了该连续生产线能够满足ADI的生产需求，提高了生产效率和产品质量。
关键词：奥贝球铁(ADI)；等温淬火；连续生产；优点；应用前景；问题解决正文：一、引言奥贝球铁(ADI)是一种新型的高性能材料，在汽车、机械、航空航天等领域得到广泛应用。
ADI具有高强度、高硬度、高韧性和良好的阻尼性能等优点，但传统的生产工艺需要多次处理，生产效率低，成本高。
为此，研究开发了ADI等温淬火连续生产线，能够满足生产的需求。
二、工艺流程该生产线主要包括铸造、等温淬火、热处理和最终加工等步骤。
其中，铸造采用真空铸造或压力铸造，制备出ADI毛坯。
等温淬火是该生产线的核心工艺，将毛坯加热至Austenite区，等温保温，然后急速冷却至贝氏体区。
热处理是通过高温回火或的退火处理，调节ADI材料的硬度和韧性，最终加工则通过机械加工或表面处理等方法进行。
三、设备配置该生产线主要包括：真空或压力铸造设备、等温淬火炉、热处理炉、自动化输送系统、质量检验设备等。
其中，等温淬火炉采用先进的控温系统，保证温度控制精度高，急冷系统采用液氮等媒介，快速降温速率能够达到50℃/s以上。
四、优点和应用前景①生产效率高：该生产线可以实现自动化连续生产，缩短生产周期，提高生产效率。
②产品性能优良：针对不同要求，可以进行适当的热处理和淬火，从而提高产品的硬度、韧性和阻尼性能。
③应用前景广泛：ADI具有强度高、韧性好、耐磨性能强等优点，可广泛应用于汽车、航空航天、机械制造等领域，具有发展潜力。
五、问题与解决在实际生产中，主要遇到以下问题：①等温淬火温度不均匀：采用高精度温控系统和优化的急冷方式，解决了这一问题。
②等温保温时间难以控制：采用先进的生产管理系统，实现对等温保温时间的精确控制。
等温淬火球墨铸铁关键技术应用（上）一、等温淬火球铁（ADI）的几个基本认识及性能特点1．几个基本认识1）等温淬火球铁是把健全的球墨铸铁件进行等温热处理，以获得优异的综合力学性能，因此其前提是健全的球墨铸铁件。
2）合金元素对球铁力学性能有重要影响，但对等温淬火球铁（ADI）没影响。
等淬的目的是就是利用热处理技术改变铸铁的基体组织，提高力学性能，节省合金元素。
加入合金元素的目的是提高淬透性。
3）球铁原始基体组织对等淬球铁的力学性能没影响，但对变形有影响，因铁素体和珠光体变形量是不一样的，其线性增长量是铸态基体组织和等温温度的函数（见下图）。
为了提高加工刀具寿命和控制变形，美国通用汽车公司在生产ADI后桥齿轮时，铸件经退火以获得100%的铁素体。
试验表明，在试样热透后保温15分钟，已足以使基体完全奥氏体化。
4）球化率、球数对ADI冲击、疲劳等动态力学性能影响很大，强度愈高，影响愈显著。
因此，对球化率及石墨球数的要求比普通球铁高，球化率要求90%以上（见表1、表2）。
表1 石墨球化分级对稀土球墨铸铁疲劳极限和小能量多冲性能的影响球化分级力学性能1级(>95%) 2级(>90%) 3级(>80%) 4级(>70%) 5级(>60%) 疲劳极限/MPa 286 274 265 251 222不同冲击功的冲断次数×103冲击吸收功为2.453J 8.0 6.05 3.89 2.51 1.02 冲击吸收功为1.962J 11.7 10.5 8.8 4.7 0.99 冲击吸收功为1.472J 17.7 16.0 15.8 9.8 3.5 冲击吸收功为0.981J 94.3 99.0 74.9 29.7 6.66表2 石墨球大小、球数对等温淬火球墨铸铁弯曲疲劳强度的影响炉号500个石墨球中大小分布（％）平均球径/×10-3 mm球数/mm2奥铁体显微硬度HV弯曲疲劳极限/Mpa <0.01mm 0.01～0.02mm0.02～0.03mm0.03～0.04mm0.04～0.05mm0.05～0.06mm>0.06mm63 1 14.7 48 22 14 0.3 28.43 170.69 512 250～26064 2.2 36.3 42.8 10.2 5.3 1.7 1.5 25.88 172.01 551 28065 12.8 38.2 39.8 8.5 0.7 19.64 262.08 548 3505）等温淬火球铁各牌号主要靠不同等温温度获得，与化学成分关系不大，即同一成分球铁用不同等温淬火温度可生产不同牌号ADI。
